360手机f4拆机图解教程

更新时间:2016-05-07 14:15:04


  360手机f4采用5英寸720P显示屏,搭载联发科64位MT6753八核处理器,标准版的存储组合为2GB+16GB、高配版3GB RAM+32GB ROM,支持128GB扩展,支持OTG功能; 后置摄像头1300万像素,支持PDAF相位对焦,前置摄像头500万像素,支持ISOcell像素隔离技术。360手机f4内部结构如何呢?下面我们看看360手机f4的拆机过程来一探究竟吧!

360手机f4拆机 图1
360手机f4拆机 图1

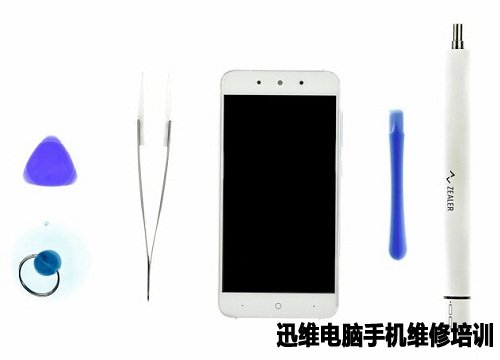

  360手机f4拆机所需工具:螺丝刀、镊子、撬棒、吸盘、撬片。

360手机f4拆机 图2
360手机f4拆机 图2

  360手机f4拆机方法/步骤:

  1、移除360手机f4卡托。

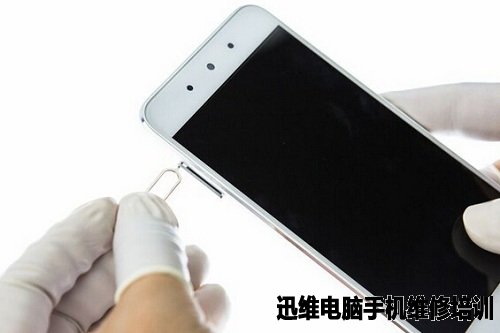

  用卡针取出360手机f4卡托。

360手机f4拆机 图3
360手机f4拆机 图3

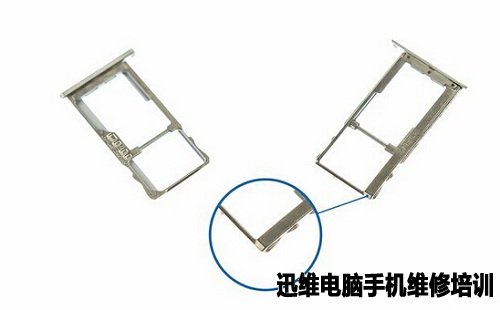

  卡托为三选二的设计【SIM1:Nano-SIM;SIM2/TF:Nano-SIM & TF-card】,卡托前端有T型防呆设计,避免卡托插反无法取出和损坏SIM/SD接触端子

360手机f4拆机 图4
360手机f4拆机 图4

  2、拆卸后盖。

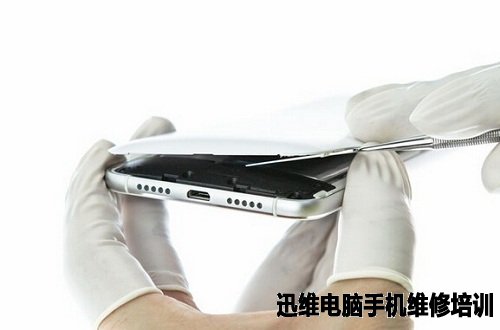

  后盖与前壳组件扣合紧密,先用吸盘从手机后盖上用力吸开一条缝,再用撬棒从侧面缝隙进入,上下滑动;划开一侧后,再小心划开上下侧,分离后盖。

360手机f4拆机 图5
360手机f4拆机 图5

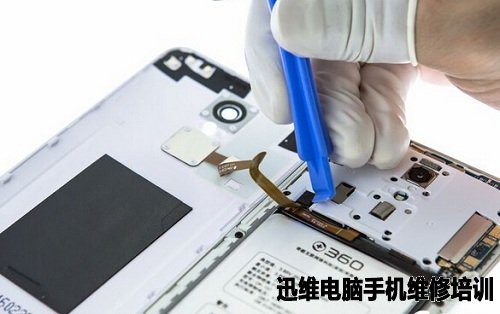

  断开指纹识别模块BTB。

360手机f4拆机 图6
360手机f4拆机 图6

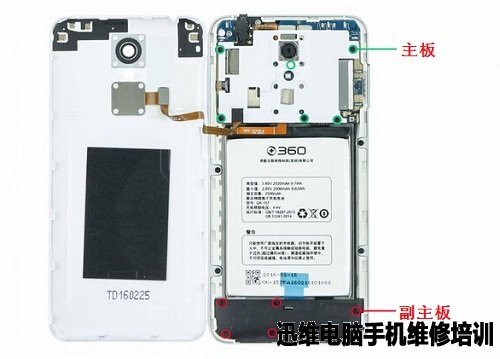

  主板和副主板采用十字螺丝固定的方式。

360手机f4拆机 图7
360手机f4拆机 图7

  3、分离360手机f4的主板和前后摄像头。

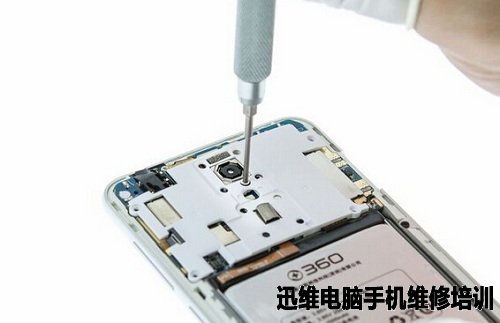

  首先拧下固定主板以及主板盖片上的螺丝。

360手机f4拆机 图8
360手机f4拆机 图8

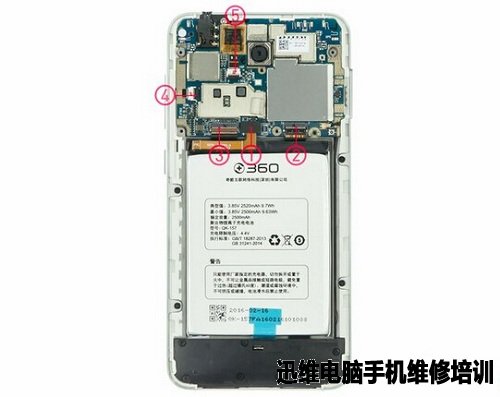

  断开各处的BTB/ZIF分别是:①电源;②主FPC;③屏幕;④侧键;⑤ TP。

360手机f4拆机 图9
360手机f4拆机 图9

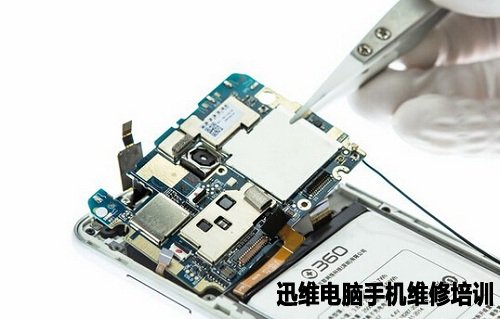

  取下主板。取主板时注意后置摄像头的BTB。

360手机f4拆机 图10
360手机f4拆机 图10

  取下360手机f4前后置摄像头。

360手机f4拆机 图11
360手机f4拆机 图11

  主板正面芯片组:

  SoC:MTK MT6753V ARM Cortex-A53 (1.5GHz) x8 ARM Mali-T720 GPU

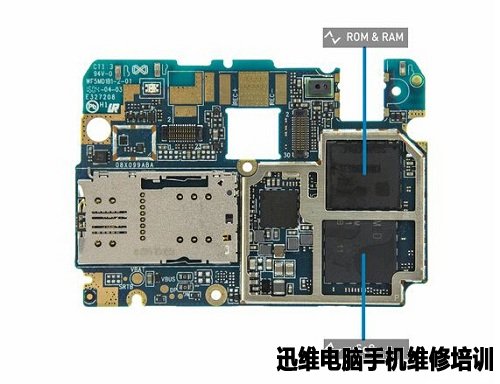

  ROM & RAM : SEC 549 B419 eMMC 32GB LPDDR3 16Gb with 1600Mbps of eMMC Based MCP

360手机f4拆机 图12
360手机f4拆机 图12

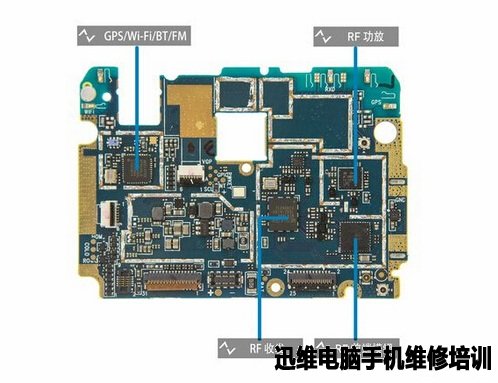

  主板背面芯片组:

  Wi-Fi/BT/FM: MTK MT6625LN

  RF收发: MTK MT6169V

  RF前端模组:SKYWORKS 77910-11

  RF功放(LTE):Skyworks 77824-11 Power Amplifier Module For FDD LTE

360手机f4拆机 图13
360手机f4拆机 图13

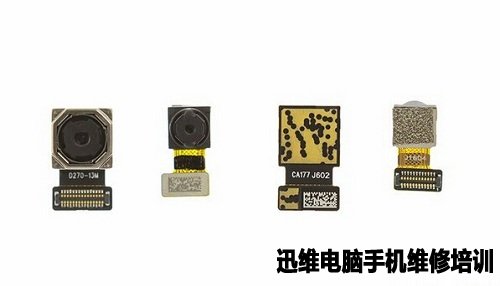

  前、后置摄像头。
360手机f4拆机 图14
360手机f4拆机 图14

  4、分离副板

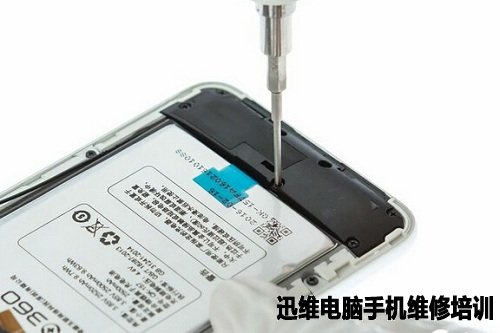

  卸下喇叭BOX固定螺丝。

360手机f4拆机 图15
360手机f4拆机 图15

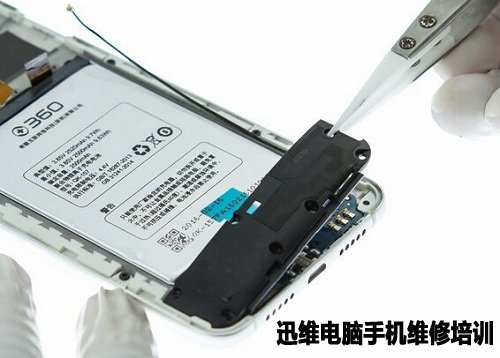

  取下喇叭BOX。

360手机f4拆机 图16
360手机f4拆机 图16

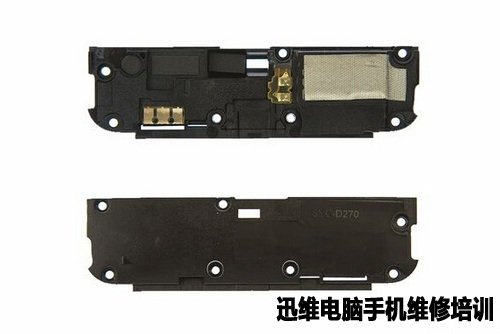

  喇叭BOX。

360手机f4拆机 图17
360手机f4拆机 图17

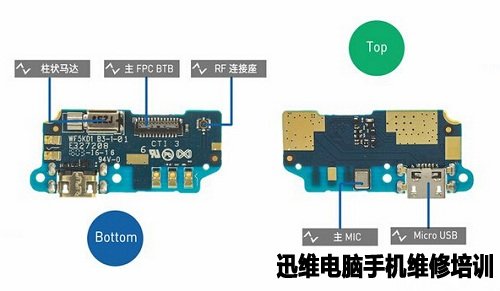

  取下副板。

360手机f4拆机 图18
360手机f4拆机 图18

  360手机f4副板正、背面芯片组特写。

360手机f4拆机 图19
360手机f4拆机 图19

  5、拆卸360手机f4的电池。

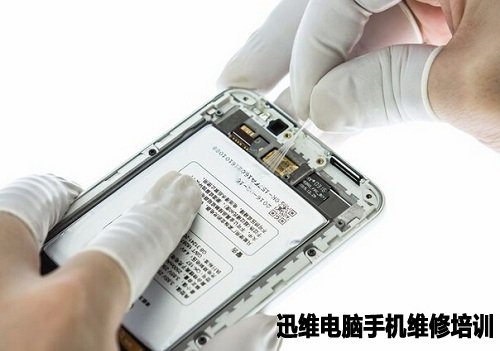

  撕下易拉胶。360手机f4拆机 图20
360手机f4拆机 图20

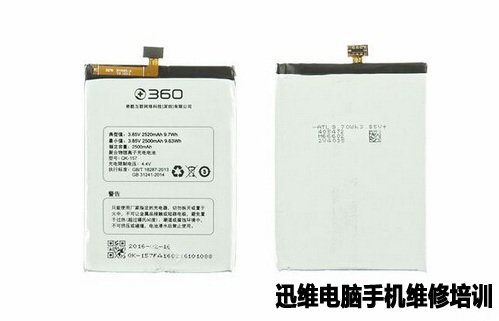

  电池额定容量:2500mAh。

360手机f4拆机 图21
360手机f4拆机 图21

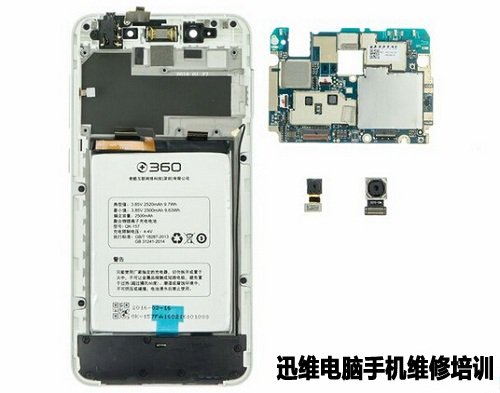

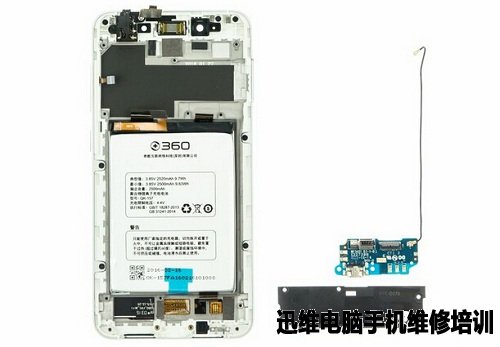

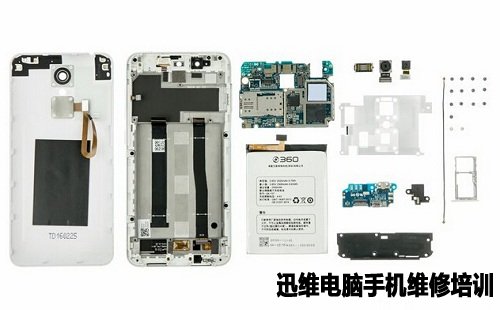

  360手机f4拆机完毕!来张所有部件全家福。

360手机f4拆机 图122
360手机f4拆机 图22
