锤子坚果Pro拆机图解教程

更新时间:2017-05-12 14:32:57


  坚果Pro是锤子推出的一款新机,采用5.5英寸1080p显示屏,搭载骁龙625/626处理器,内置4GB内存和32/64/128GB机身存储空间,后置双1300万像素摄像头,电池容量3500mAh。坚果Pro做工如何呢?下面我们通过锤子坚果Pro拆机来一探究竟吧!

锤子坚果Pro拆机
锤子坚果Pro拆机

  需要注意的是,32GB版坚果Pro采用的800万像素前置摄像头,而64/128GB版则是1600万像素前置摄像头。

锤子坚果Pro拆机方法/步骤:

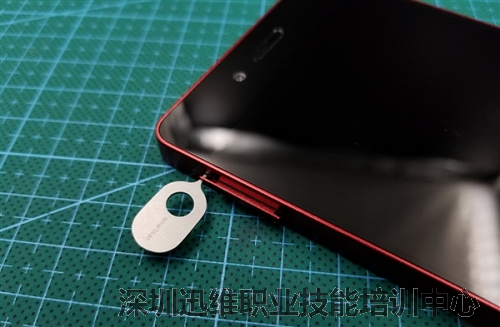

  坚果Pro机身采用了双面玻璃,在拆解上一般来说是采用背面黏贴玻璃的形式。在拆解前照惯例,先取下SIM卡槽。

锤子坚果Pro拆机-取下SIM卡槽
取下SIM卡槽

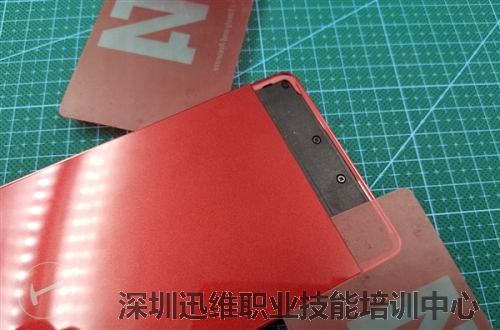

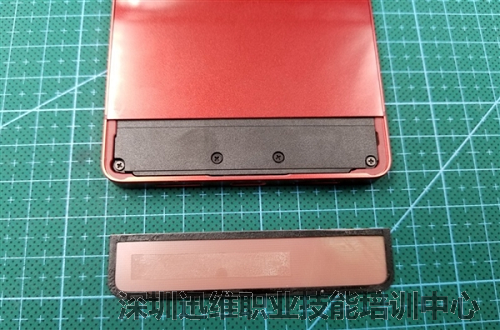

  首先用风枪将后盖吹下来,小心用刀片轻轻翘起,然后慢慢撬开。后面背板分为两块,上方为玻璃,底下的小片式塑料材质。

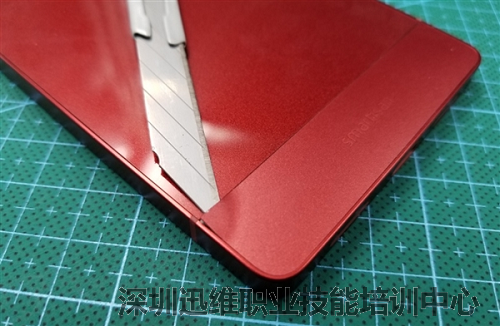

锤子坚果Pro拆机-用刀片轻轻翘起下方的后盖
用刀片轻轻翘起下方的后盖

取下后盖
取下后盖

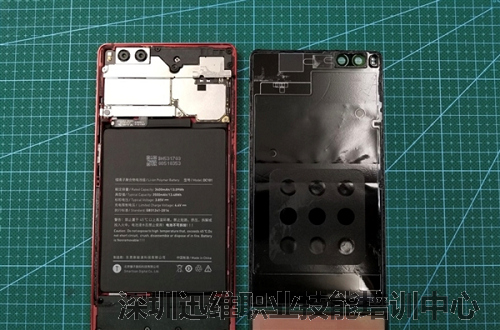

后盖分离
后盖分离

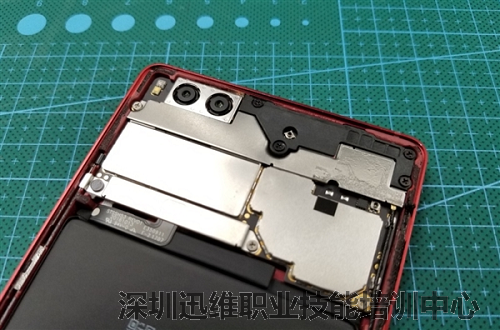

  机身的内部特写。内部分为三个部分,从上到下分别是主板、电池仓、副板。

锤子坚果Pro拆机-机身的内部特写
机身的内部特写

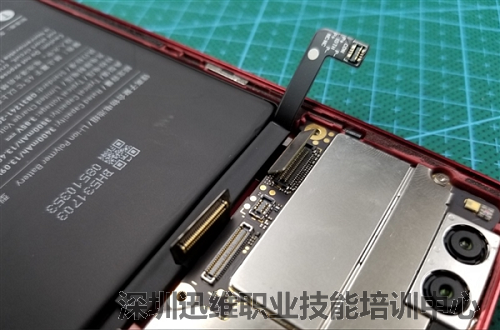

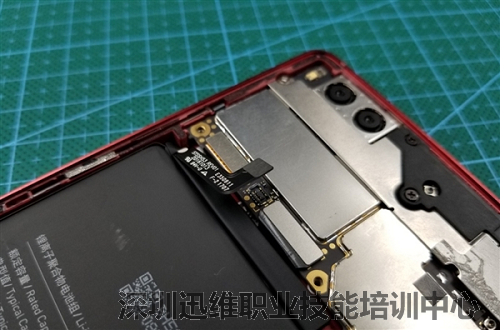

  下面拆卸主板,在拆卸内部零件时由于涉及到电源,所以为安全起见,先进行断电处理。找到电池的BTB,先用螺丝刀拆卸保护盖板,接着用塑料撬棒进行断电,在附近有两个与主板相连接的两条BTB,也可以先行断开。

锤子坚果Pro拆机-断电处理
断电处理

  接着在主板上还有两个保护盖,分别固定着前置摄像头和听筒附近的元器件。

拆保护盖
拆保护盖

断开两个BTB
断开两个BTB

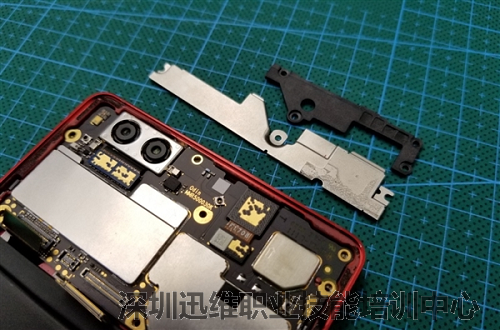

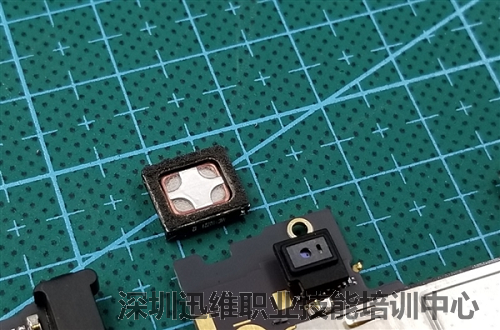

拆下保护盖
拆下保护盖

  取下来后继续拧下剩余主板螺丝,以及一根RF插头。

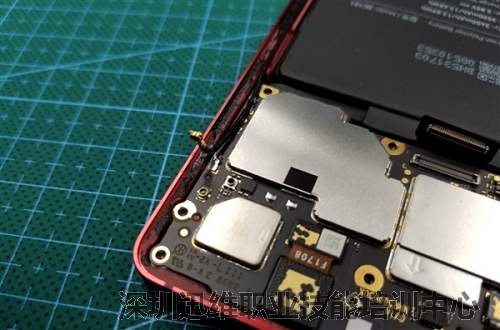

拧下主板上的固定螺丝
拧下主板上的固定螺丝

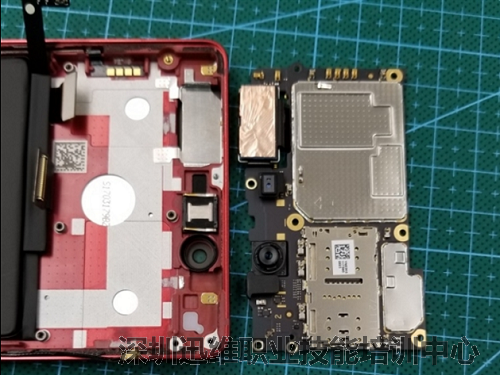

  接着就可以拿下主板了。

拆下主板
拆下主板

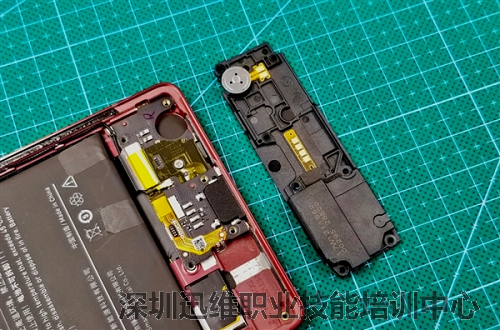

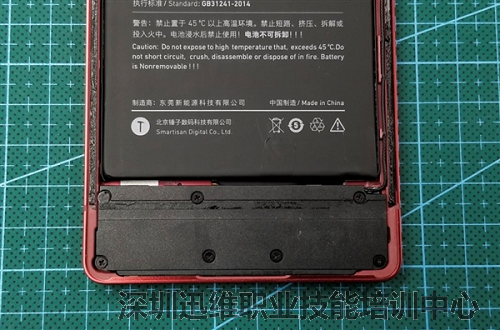

  接着拆卸副板,拧下7颗螺丝后,拆下这个集成了的震动单元和扬声器。

拆卸副板上的固定螺丝
拆卸副板上的固定螺丝

成功分离
成功分离

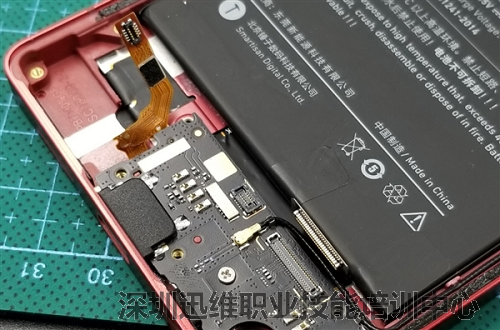

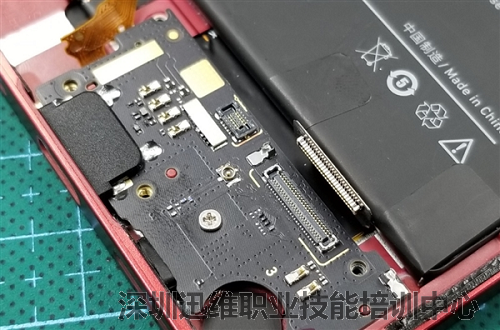

  拆卸BTB和RF接头即可拆下副板。

拆卸BTB和RF接头

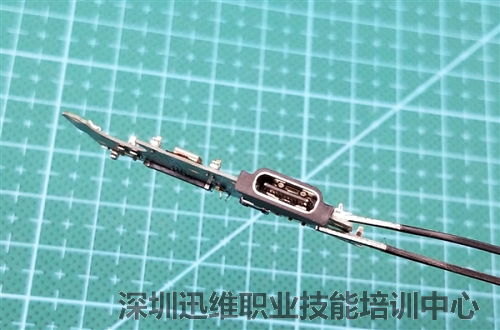

副板成功分离

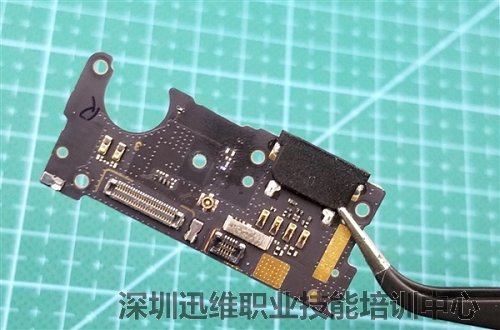

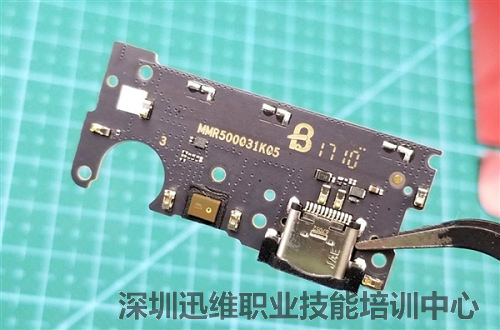

锤子坚果Pro拆机-副板正面特写
副板正面特写

锤子坚果Pro拆机-副板背面特写
副板背面特写

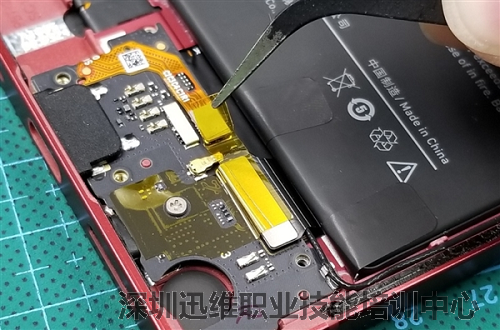

  拆卸指纹识别的BTB接口,要小心拆卸。

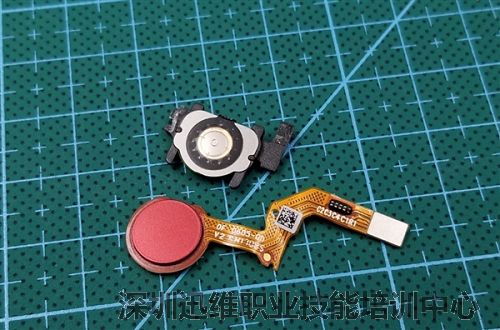

指纹识别模块特写

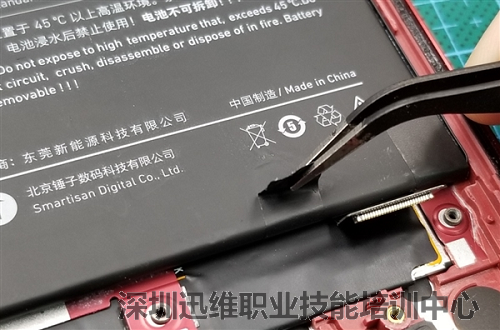

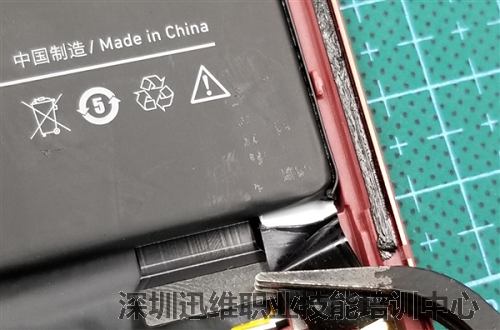

  最后一步拆卸电池,只需要撕下两个易拉胶就可以轻松拿下。

撕下易拉胶

撕下易拉胶

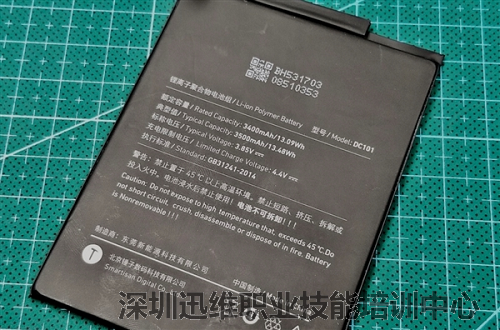

电池特写

  部分细节图:

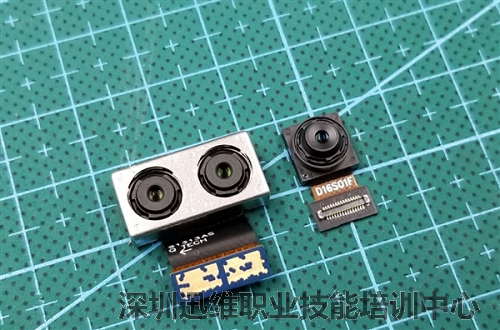

  前、后置摄像头特写。

前后置摄像头特写
前后置摄像头特写

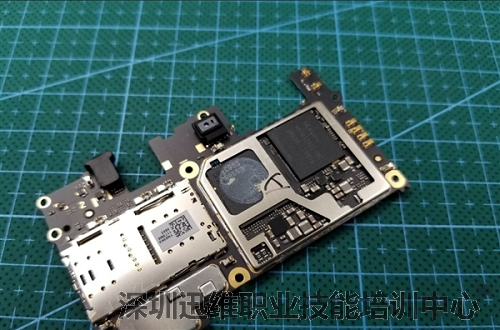

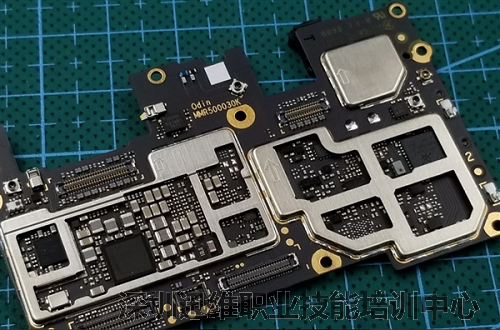

  主板正、背面特写。

主板特写

主板特写

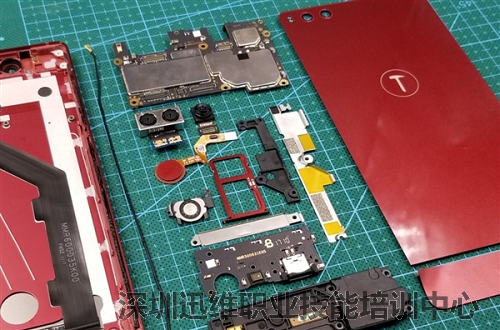

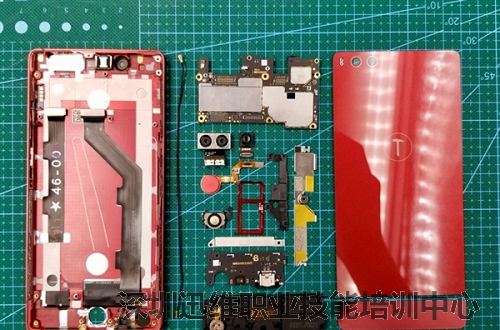

  锤子坚果Pro拆机到此结束!附拆机全家福。

锤子坚果Pro拆机全家福一
锤子坚果Pro拆机全家福一

锤子坚果Pro拆机全家福二
锤子坚果Pro拆机全家福二
