平板电脑:谷歌Pixel C全面拆解

更新时间:2016-05-23 12:50:51

  Pixel C是一款平板电脑,看上去没有iPad Air 2那么纤薄。同时非常遗憾Pixel C不支持指纹识别,平板电脑的屏幕边框较宽,屏占比也不是很高。Pixel C在相机上着实有点对不起观众,竟然没配闪光灯!对于一款定位高端的平板来说略显寒酸。其样张图片也很糟糕,画面涂抹、颗粒感严重,细节丢失明显。所以还是别指望用它拍照了,下面我们对其谷歌Pixel C平板电脑进行拆解。

  显示面板与机身采用胶水粘合固定,因此需要先对屏幕进行加热。

平板电脑:谷歌Pixel C全面拆解
图1 谷歌Pixel C全面拆解

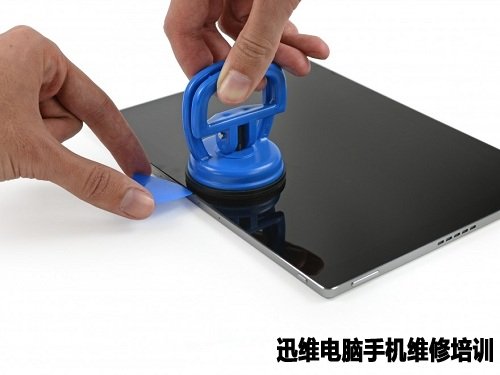

  在加热后,使用吸盘和拨片沿着屏幕的边缘慢慢将屏幕撬起。

平板电脑:谷歌Pixel C全面拆解
图2 谷歌Pixel C全面拆解

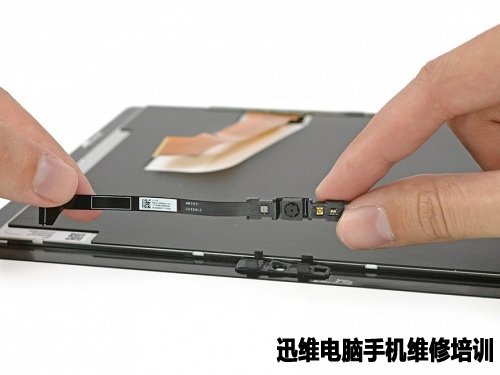

  沿着屏幕四周慢慢将整个屏幕底部的粘合处分离开来,由于摄像头通过排线与主板相连,需要将排线拆除后才能进一步拆解。

平板电脑:谷歌Pixel C全面拆解
图3 谷歌Pixel C全面拆解

  随后可将整个屏幕开启,屏幕下方有一条很宽的排线,拆卸的时候注意一下。

平板电脑:谷歌Pixel C全面拆解
图4 谷歌Pixel C全面拆解

  将屏幕拆下后我们先将前置摄像头拆下,不同于大部分手机、平板的设计,其前置摄像头是通过卡扣装配在显示面板上。

平板电脑:谷歌Pixel C全面拆解
图5 谷歌Pixel C全面拆解

  前置摄像头为200万像素,摄像头旁边还有前置环境光传感器和LED指示灯。

平板电脑:谷歌Pixel C全面拆解
图6 谷歌Pixel C全面拆解

  显示器下部有一个控制显示与触控的小型电路板。

平板电脑:谷歌Pixel C全面拆解
图7 谷歌Pixel C全面拆解

  机身部分首先映入眼帘的就是体积硕大的内置电池,为了确保拆解过程中不对电路造成损害,我们先将电池的排线拆除。

平板电脑:谷歌Pixel C全面拆解
图8 谷歌Pixel C全面拆解

  电池排线隐藏在两条黑色排线和胶布下方,需要将他们先行拆除后才可以拆卸。

平板电脑:谷歌Pixel C全面拆解
图9 谷歌Pixel C全面拆解

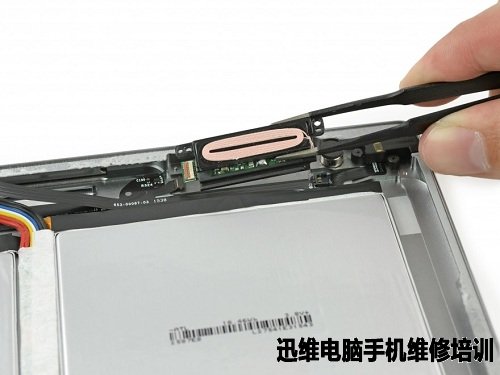

  随后将内置扬声器拆卸下来,有三根排线与其相连。

平板电脑:谷歌Pixel C全面拆解
图10 谷歌Pixel C全面拆解

  在机身的另一侧还有一个扬声器,排线比较长,拆卸时需要小心。

平板电脑:谷歌Pixel C全面拆解
图11 谷歌Pixel C全面拆解

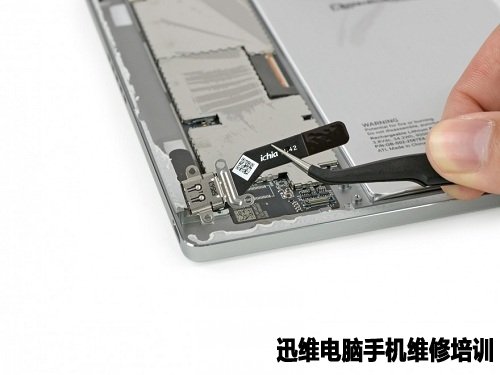

  然后将USB Type-C模块拆下,只需要一枚十字螺丝刀即可完成。

平板电脑:谷歌Pixel C全面拆解
图12 谷歌Pixel C全面拆解

  该USB Type-C接口采用模块化设计,将螺丝拆除后,拔下排线就可以拆卸下来了。

平板电脑:谷歌Pixel C全面拆解
图13 谷歌Pixel C全面拆解

  随后将后置摄像头拆下,同样使用排线固定。

平板电脑:谷歌Pixel C全面拆解
图14 谷歌Pixel C全面拆解

  取下后置摄像头后就可以将电源按键与音量按键的模块拆卸下来了。

平板电脑:谷歌Pixel C全面拆解
图15 谷歌Pixel C全面拆解

  电源按键和音量按键都是通过螺丝简单固定的,拆卸和更换很方便。

平板电脑:谷歌Pixel C全面拆解
图16 谷歌Pixel C全面拆解

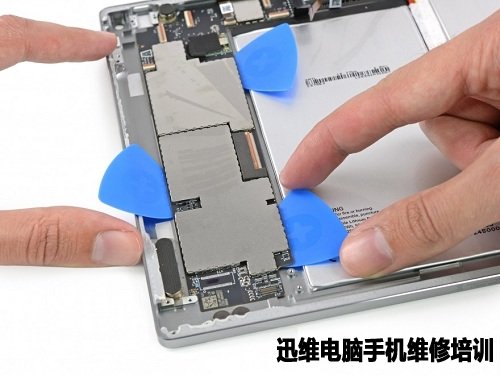

  将组件拆卸完成后,就可以拆卸主板了,主板面积相当小巧,集成度很高。主板是通过胶水黏贴在后盖上的,我们使用拨片沿着主板边缘慢慢将主板撬下来。如果拆卸较困难,可以用热风枪加热一下主板。

平板电脑:谷歌Pixel C全面拆解
图17 谷歌Pixel C全面拆解

  现在终于可以将主板拿出来了。在主板下面有大面积的不干胶和绝缘泡棉。

平板电脑:谷歌Pixel C全面拆解
图18 谷歌Pixel C全面拆解

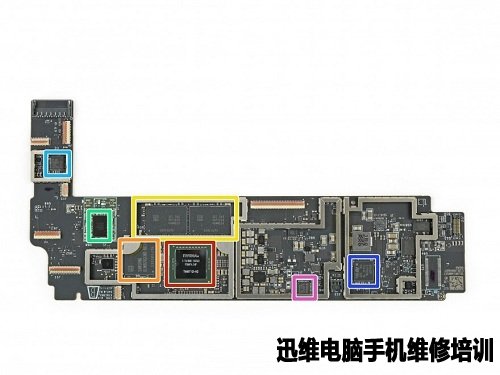

  所有芯片都位于主板正面,反面非常干净,只有焊点。我们来看看主板上都有什么芯片。

  红色:Nvidia Tegra X1 64位四核处理器
  橙色:三星 KLMBG4GEND 32 GB eMMC闪存芯片
  黄色:三星K4F2E304HMMGCH 6 Gbit LPDDR4 RAM芯片 容量为3 GB×2 = 6GB
  绿色:博通BCM43540LKUBG 5G Wi-Fi 802.11ac控制芯片
  浅蓝:Nuvoton NAU88L25音频编解码器
  深蓝:意法半导体STM32F3x8 32位 ARM Cortex-M4微控制器
  紫色:英飞凌的SLB 9645 trusted platform module

平板电脑:谷歌Pixel C全面拆解
图19 谷歌Pixel C全面拆解

  分析完主板后来看看位于机身底部的键盘充电线圈。

平板电脑:谷歌Pixel C全面拆解
图20 谷歌Pixel C全面拆解

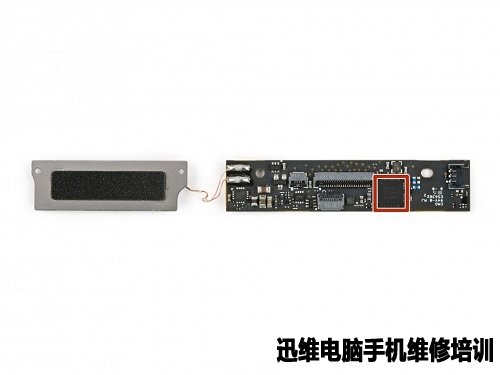

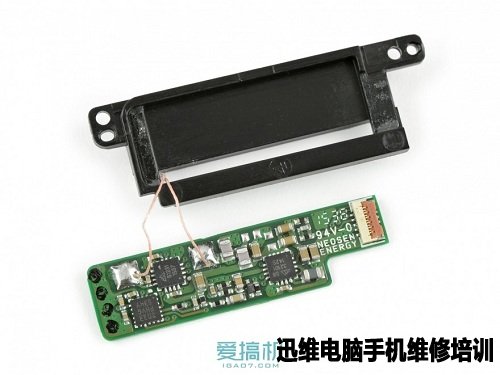

  在充电线圈的背面有一小块控制无线充电的电路板,该电路板应该是负责控制线圈供电从而产生电磁场的控制模块。

平板电脑:谷歌Pixel C全面拆解
图21 谷歌Pixel C全面拆解

  在电池的另一外还有3.5毫米耳机插孔,通过一根相当纤长的排线连接到主板。

平板电脑:谷歌Pixel C全面拆解
图22 谷歌Pixel C全面拆解

  我们在音频排线下意外找到了一根布满LED灯的显示板,这应该是指示灯的背光板,通过金属箔的反光令机身表面的指示灯发光。

平板电脑:谷歌Pixel C全面拆解
图23 谷歌Pixel C全面拆解

  最后是位于机身顶部的四个降噪麦克风。

平板电脑:谷歌Pixel C全面拆解
图24 谷歌Pixel C全面拆解

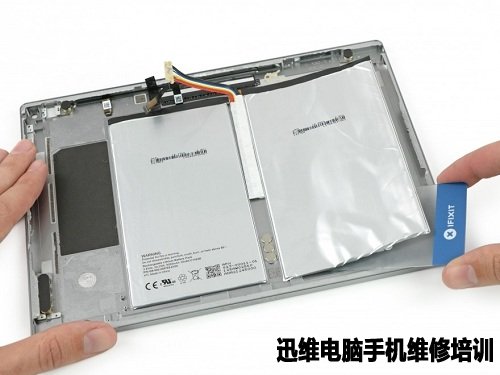

  该机的内置电池为34.2瓦时,比9.7英寸的iPad Pro的27.9瓦时更大,但略低于Surface Pro 4的38.2瓦时。

平板电脑:谷歌Pixel C全面拆解
图25 谷歌Pixel C全面拆解

  电池背部的胶水黏贴非常牢固,拆解相当困难,经过加热后依然非常牢固。机身部分的拆解到这里就结束了。

平板电脑:谷歌Pixel C全面拆解
图26 谷歌Pixel C全面拆解

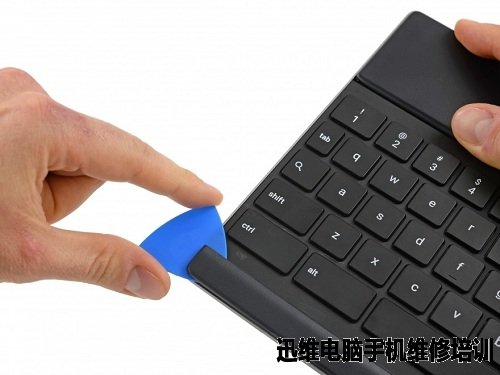

  接下来我们来拆解一下配套的蓝牙键盘。从键盘底部的托腕开始拆卸,先用热风枪加热后用拨片慢慢将其分离。

平板电脑:谷歌Pixel C全面拆解
图27 谷歌Pixel C全面拆解

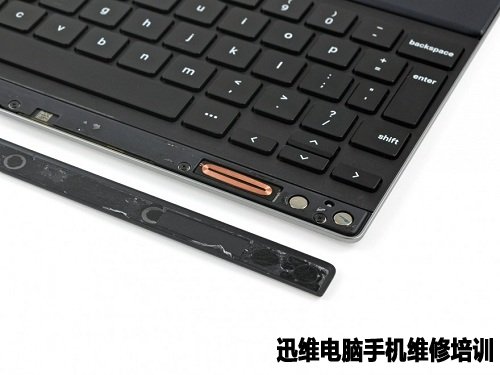

  将托腕拆下后,我们就可以看到内部的多个磁铁和感应充电线圈。

平板电脑:谷歌Pixel C全面拆解
图28 谷歌Pixel C全面拆解

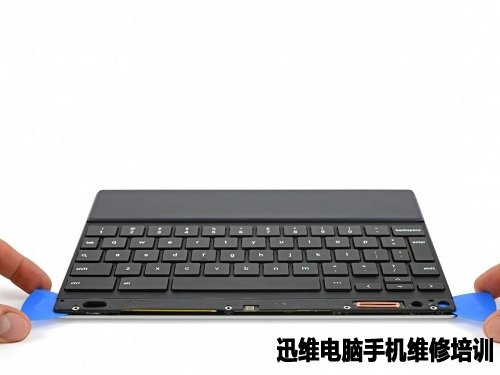

  将螺丝拆卸后使用热风枪沿边缘均匀加热,随后使用拨片沿着边缘将慢慢将其撬起。

平板电脑:谷歌Pixel C全面拆解
图29 谷歌Pixel C全面拆解

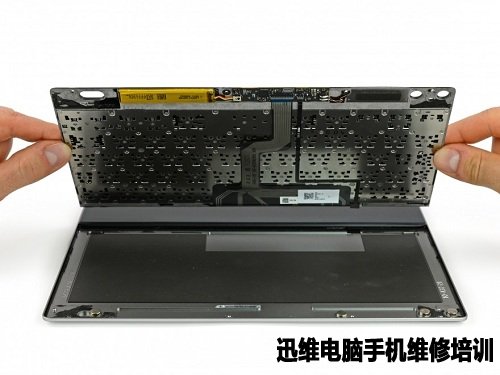

  随后就可以将键盘与底座部分分离了,键盘底部有钢板增强强度。

平板电脑:谷歌Pixel C全面拆解
图30 谷歌Pixel C全面拆解

  通过分析电路与排线,我们认为键盘是通过霍尔效应传感器感应到平板电脑,识别到平板即可开始使用。

平板电脑:谷歌Pixel C全面拆解
图31 谷歌Pixel C全面拆解

  随后我们可以将内置的锂离子电池拆下,通过排线与电路板相连。

平板电脑:谷歌Pixel C全面拆解
图32 谷歌Pixel C全面拆解

  内置电池的体积非常小,上面没有具体表明容量。该键盘通过充电感应线圈充电,但键盘与机身相连时即可开始充电。

平板电脑:谷歌Pixel C全面拆解
图33 谷歌Pixel C全面拆解

  接下来我们将充电感应线圈和主板拿出。

平板电脑:谷歌Pixel C全面拆解
图34 谷歌Pixel C全面拆解

  线圈通过导线焊接在主板上,控制整个键盘的核心为Nordic半导体nRF51822 2.4 GHz蓝牙模块+32位ARM 的Cortex-M0微控制器。

平板电脑:谷歌Pixel C全面拆解
图35 谷歌Pixel C全面拆解

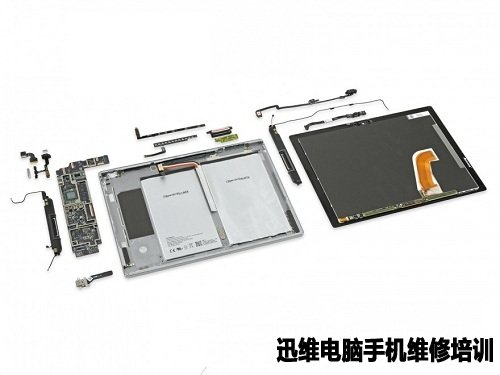

  集合图:


图36 谷歌Pixel C全面拆解

  谷歌Pixel C平板电脑全面拆解到此结束
