魅族PRO 6的设计与一款知名国际品牌手机有相似之处，这也就引出魅族PRO 6给人的感觉更像是在继承，而非引领。在摄像方面PRO 6的相机调试应该是有问题，基本上所拍摄图片都透着一股子黄里泛红的劲头，这个硬伤亟待解决。而光学防抖的缺失让PRO 6在面对极弱光的情况下也表现不佳，不知其做工如何，下面对魅族PRO 6进行拆解。

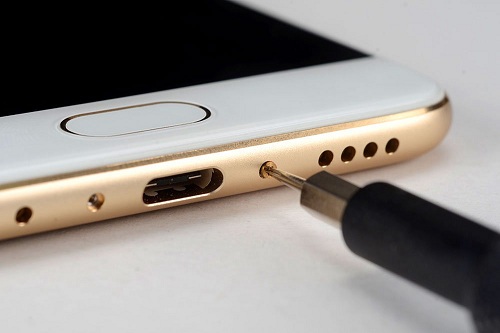

　　魅族PRO 6采用和iPhone一样的五角形螺丝，拆解的第一步就是将手机USB口两边的螺丝拆卸掉。

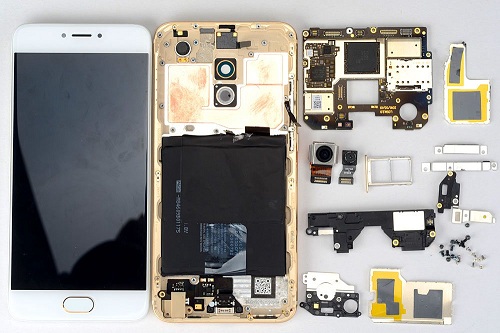

图1　魅族PRO 6拆机图解

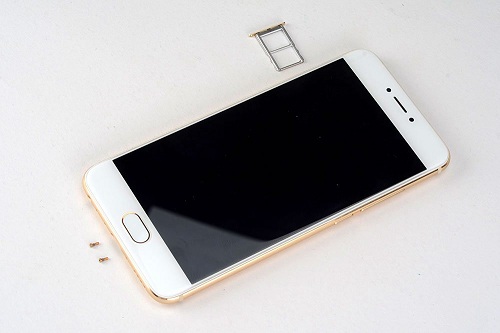

　　拆掉螺丝的同时需要将魅族PRO 6的卡槽取出。


图2　魅族PRO 6拆机图解

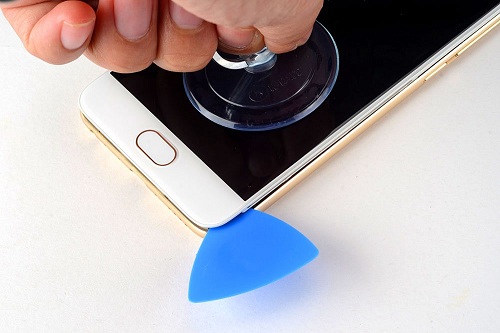

　　魅族PRO 6的屏幕使用卡扣和小量的双面胶固定在手机机身上，可以通过吸盘和拨片就可以将屏幕和机身分离。


图3　魅族PRO 6拆机图解

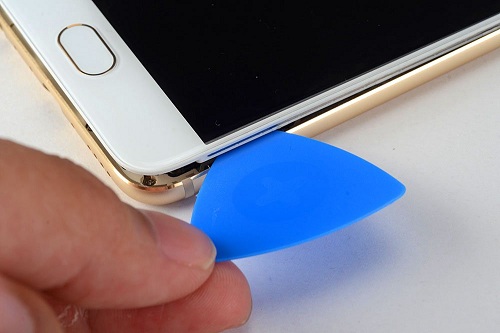

　　使用拨片延屏幕边缘位置分离屏幕。


图4　魅族PRO 6拆机图解

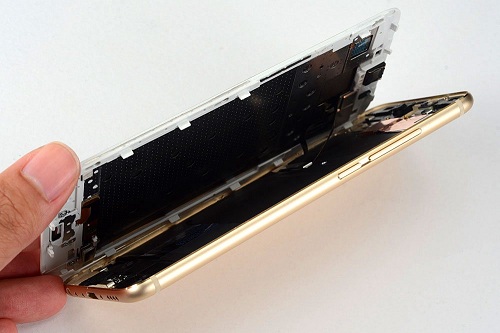

　　屏分离后可以看到屏幕和机身之间有2条排线相连。


图5　魅族PRO 6拆机图解


　　屏幕的两条排线分别为屏幕的信号线和屏幕触控信号线。


图6　魅族PRO 6拆机图解

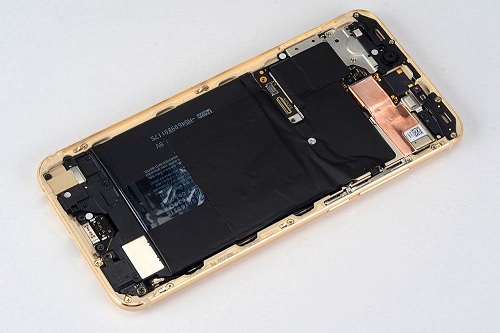

　　将屏幕的两条排线拆除后屏幕和机身彻底分离。


图7　魅族PRO 6拆机图解

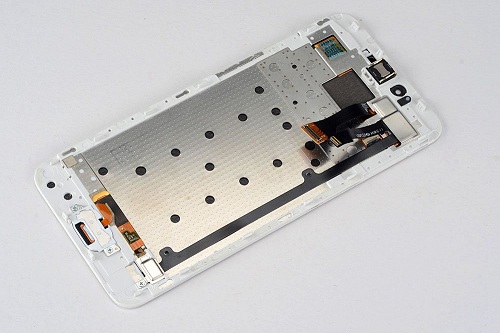

　　可以看到屏幕背面有一块金属板，这块金属板一方面可以起到固定的作用，另一方面还可以起到散热的作用。


图8　魅族PRO 6拆机图解


　　屏幕排线，大的那一条是屏幕信号排线，另外一条是触摸控制排线。


图9　魅族PRO 6拆机图解

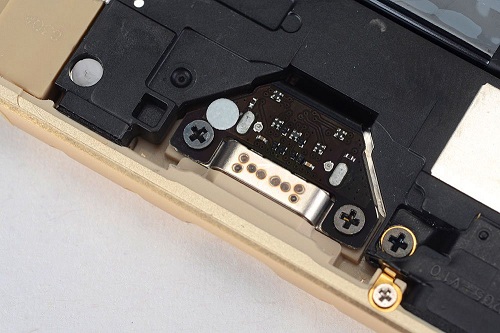

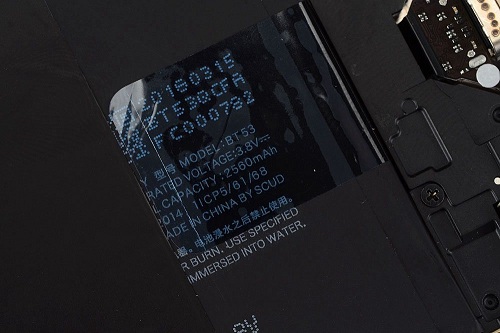

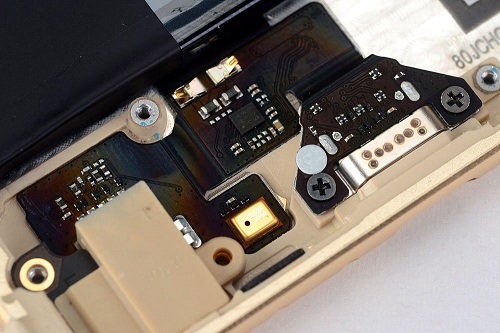

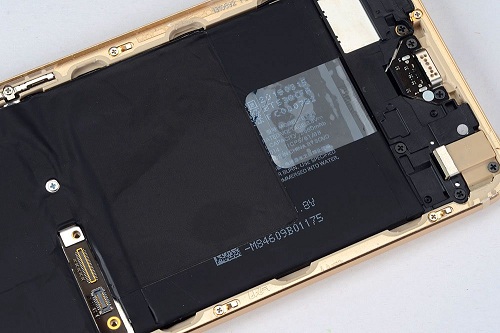

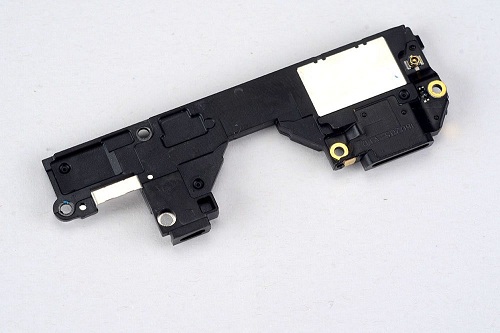

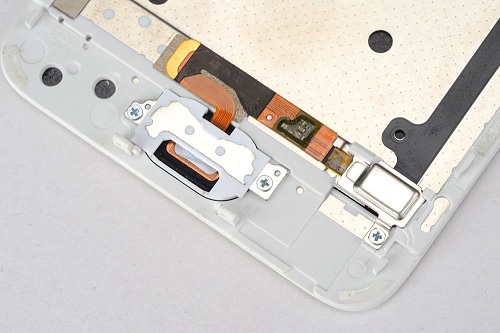

　　集mBock和mTouch一体的物理HOME键背面。


图20　魅族PRO 6拆机图解

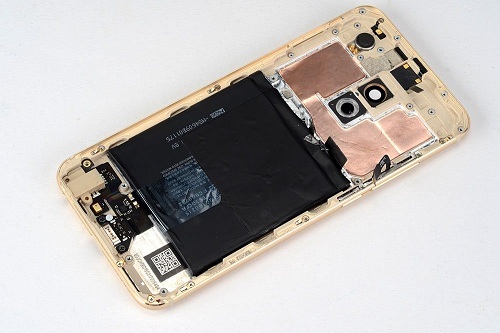

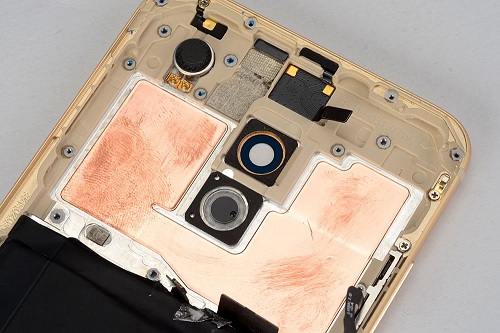

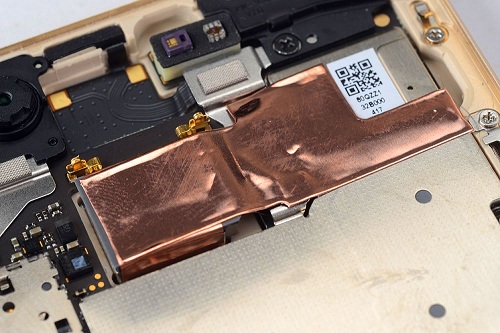

　　PCB对应的位置后盖上也贴了铜箔，这个能帮助手机散热。



图21　魅族PRO 6拆机图解

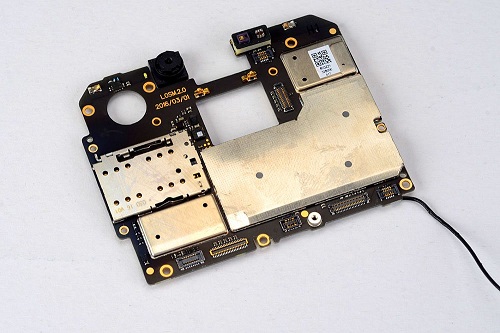

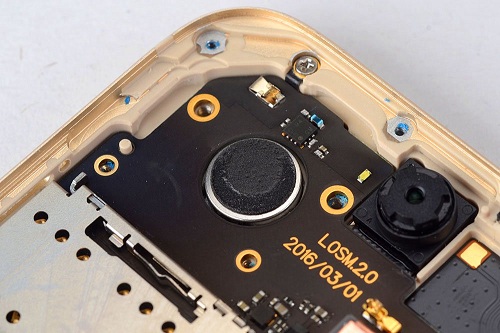

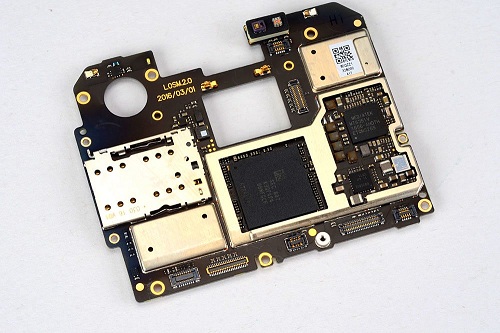

　　魅族PRO 6由于机身厚度限制，PCB设计也是比较紧凑，可以看到PCB的正面全部覆盖有屏蔽罩。另外可以留意到PCB上有一个日期，标注是2016年3月1日，这应该是这块PCB的制造日期。



图22　魅族PRO 6拆机图解

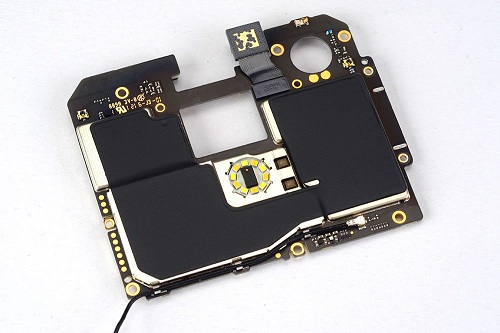

　　魅族PRO 6的PCB背面同样覆盖有石墨散热膜，魅族PRO 6的在散热方面也是下了不少功夫。



图23　魅族PRO 6拆机图解

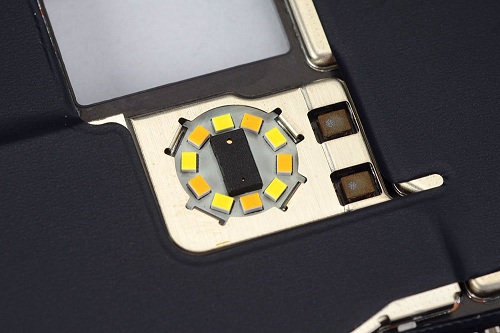

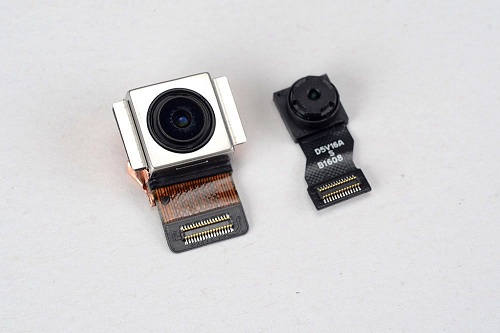

　　魅族PRO 6首次使用环形补光灯设计，可以看到有10颗双色温的LED补光灯，中间为激光对焦元件。



图24　魅族PRO 6拆机图解

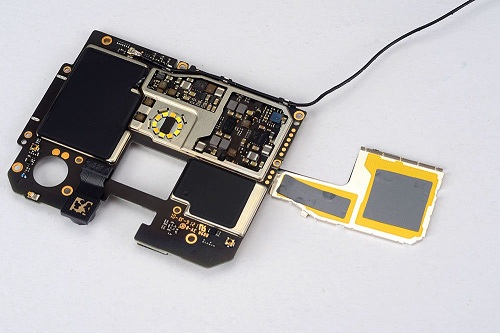

　　将魅族PRO 6的屏蔽罩拆除后可以看到在屏蔽罩上也有帮助散热的导热硅脂。



图25　魅族PRO 6拆机图解

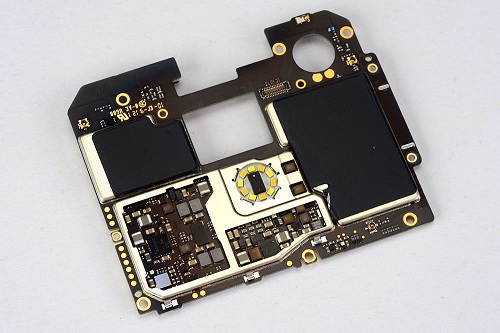

　　将屏蔽罩拆除后可以看到魅族PRO 6的PCB正面主要是连接器、CPU、电源管理等的元件。



图26　魅族PRO 6拆机图解


　　魅族PRO 6的PCB背面主要是充放电管理新品，这部分占了不少的位置，另外就是手机的基带。



图27　魅族PRO 6拆机图解

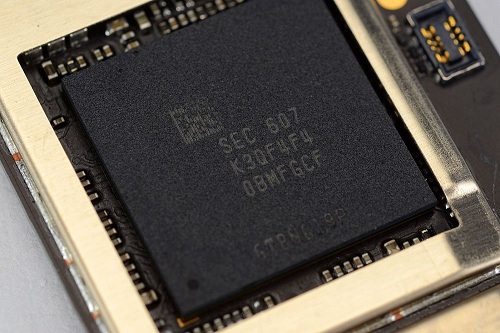

　　魅族PRO 6采用联发科Helio X25处理器，处理器和手机的内存芯片采用双层封装技术封装在一起，所以拆开后只能见到三星的内存芯片，CPU芯片在内存芯片下方。



图28　魅族PRO 6拆机图解

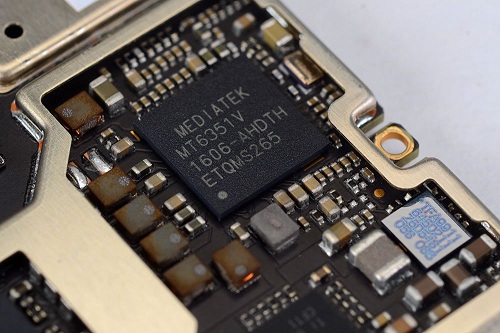

　　MT6351V是一颗电源管理新品，在配合Helio X25处理器使用，负责CPU内存的供电管理。



图29　魅族PRO 6拆机图解

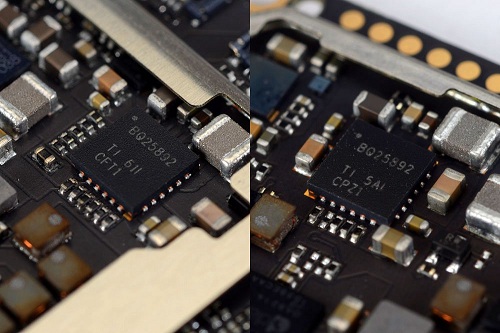

　　我们发现在魅族PRO 6的PCB上有2颗德州仪器的BQ25892电池充电芯片，BQ25892是一颗高集成度5A 开关模式电池充电管理和系统电源路径管理芯片，支持5V/9V/12V充电电压。
