小米Max拆机图解教程

更新时间:2016-06-06 14:33:10

  小米Max是小米推出的一款旗舰手机,搭载6.44英寸1080P显示屏,采用了骁龙652处理器,搭配了4GB RAM+64GB/128GB ROM,并有1600万像素后置摄像头、500万像素前置摄像头和指纹识别功能,配备了一块容量为4850mAh的电池。下面我们一起来看看小米Max是如何拆机吧!

小米Max拆机 图1
小米Max拆机 图1

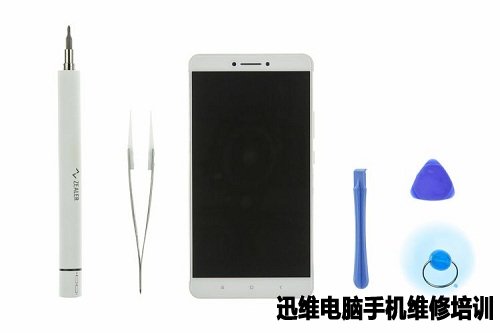

  小米Max拆机工具:螺丝刀、镊子、撬棒、吸盘、撬片。


小米Max拆机 图2
小米Max拆机 图2

  小米Max拆机方法/步骤:

  一、小米Max拆机前,首先要关闭手机的电源,取出卡托。

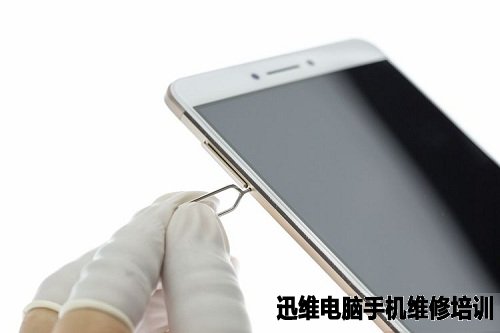

  用卡针取出小米Max机身左侧的SIM卡托。

小米Max拆机 图3
小米Max拆机 图3

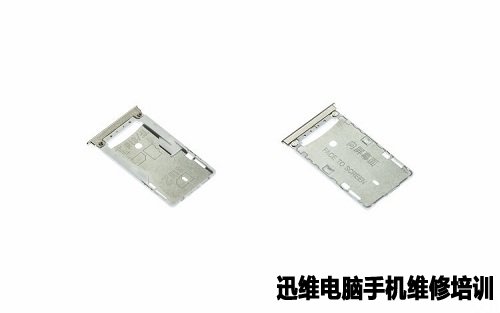

  卡托为三选二的设计【SIM1:Nano-SIM & TF-card;SIM2/TF:Micro-SIM】,虽然没有做T型防呆设计,但是在朝向屏幕一侧有标注。

小米Max拆机 图4
小米Max拆机 图4

  二、拆卸小米Max后盖

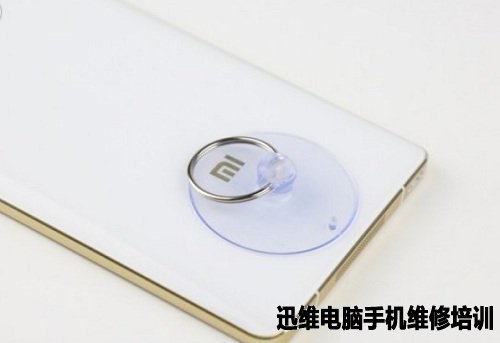

  首先用吸盘从手机后盖一侧用力吸开一条缝。

小米Max拆机 图5
小米Max拆机 图5

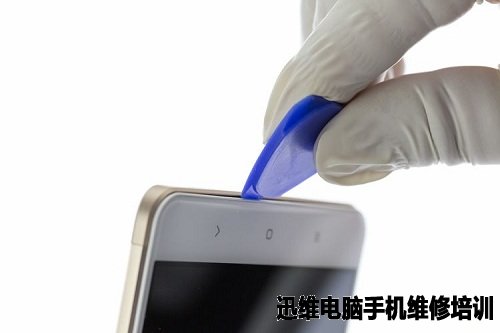

  再把撬片从缝隙进入,左右滑动;划开一侧后,再小心划开两侧,分离后盖。

小米Max拆机 图6
小米Max拆机 图6

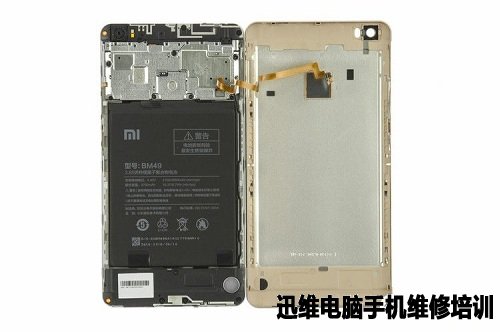

  打开后盖,就可以看到小米Max的内部结构, 并且金属后壳通过卡扣与机身相连。

小米Max拆机 图7
小米Max拆机 图7

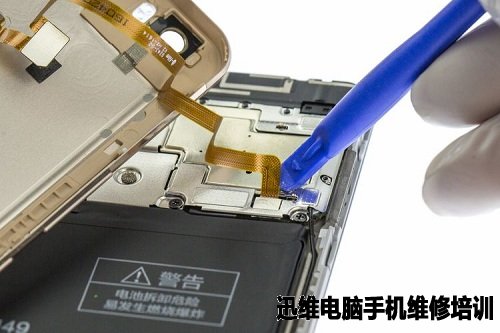

  断开指纹识别模块BTB(BTB:Board to Board 板对板连接器)。

小米Max拆机 图8
小米Max拆机 图8

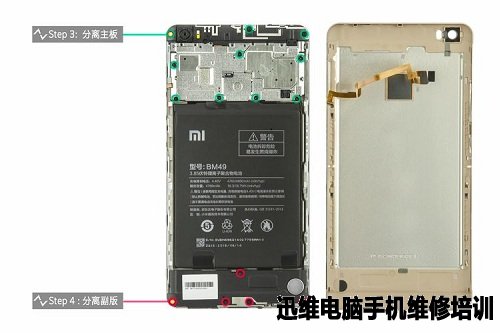

  螺丝标记及Step标记,全部为十字螺丝。

小米Max拆机 图9
小米Max拆机 图9

  三、分离主板&前后摄像头。

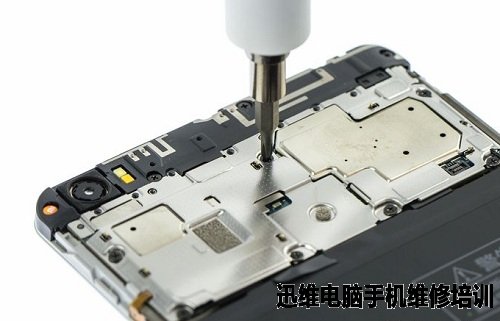

  拧下固定主板以及天线支架上的螺丝。

小米Max拆机 图10
小米Max拆机 图10

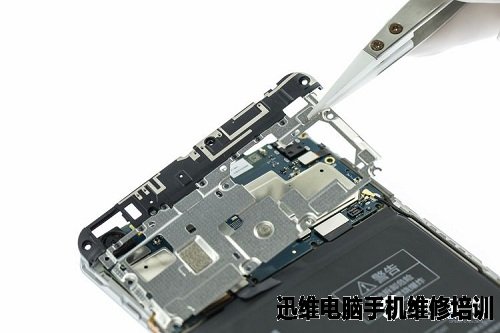

  取下天线支架。

小米Max拆机 图11
小米Max拆机 图11

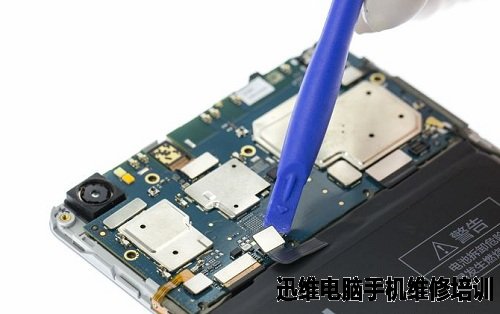

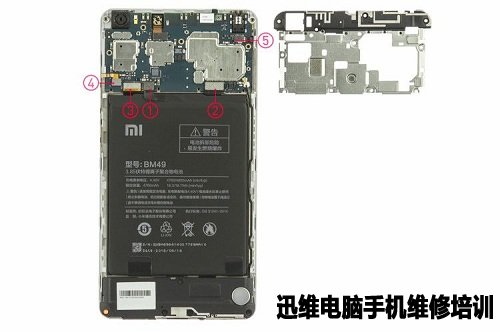

  断开各处的BTB,分别是:①电源;②主FPC;③屏幕;④侧键;⑤TP。

小米Max拆机 图12
小米Max拆机 图12

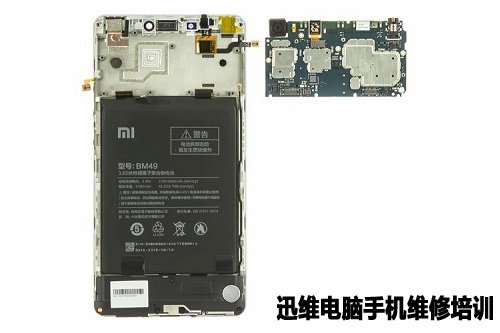

  取下主板。

小米Max拆机 图13
小米Max拆机 图13

小米Max拆机 图14
小米Max拆机 图14

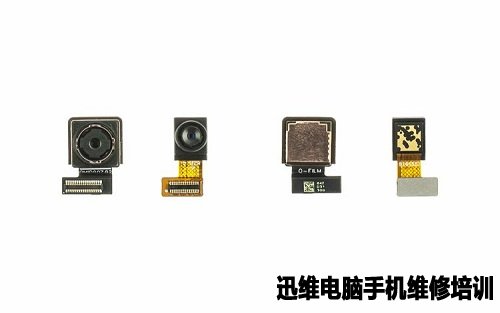

  前、后置摄像头模组特写。

  取下主板时注意前、后置摄像头的BTB,小米Max采用的是1600万像素后置摄像头;和来自1-Tech的500万像素前置摄像头。

小米Max拆机 图15
小米Max拆机 图15

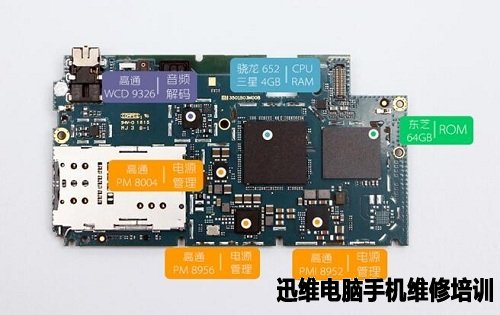

  小米Max主板正面芯片组:

  SOC :高通 骁龙652

  RAM :三星半导体

  ROM :TOSHIBA 东芝

  电源管理 :高通 PMI9852

  电源管理:高通 PM8956

  电源管理:高通 PM8004

小米Max拆机 图16
小米Max拆机 图16

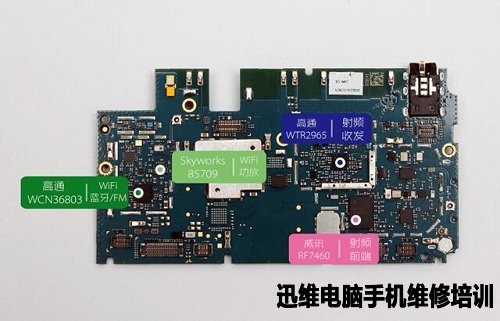

  小米Max主板背面芯片组。

  WiFi/BT/FM IC :高通 WCN36803

  射频收发器:高通 WTR2965

  WiFi功放:Skyworks 85709

  射频前端:威迅RF7460

小米Max拆机 图17
小米Max拆机 图17

  四、小米Max拆解分离副板&喇叭BOX

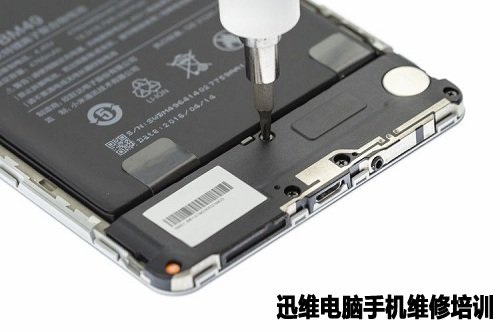

  卸下喇叭BOX固定螺丝。

小米Max拆机 图18
小米Max拆机 图18

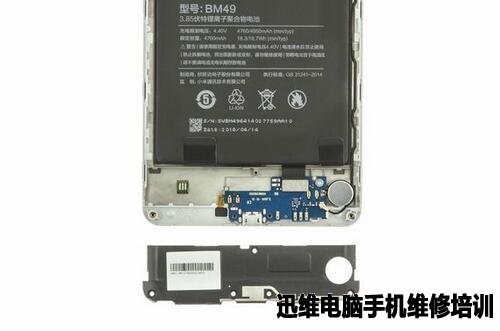

  取下喇叭BOX。

小米Max拆机 图19
小米Max拆机 图19

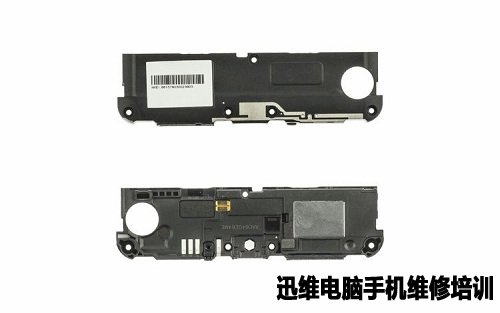

  喇叭BOX特写。

小米Max拆机 图20
小米Max拆机 图20

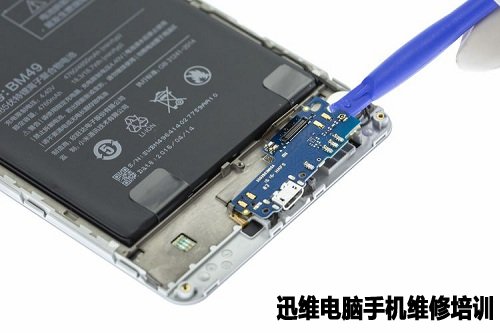

  取下副板。

小米Max拆机 图21
小米Max拆机 图21

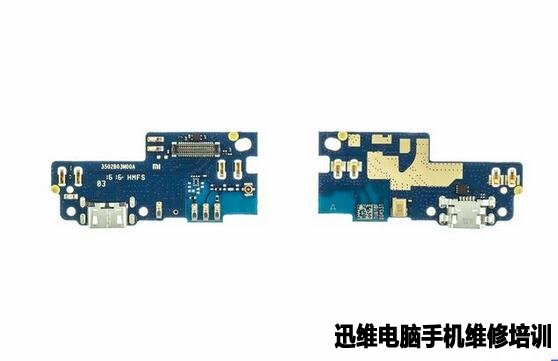

  小米Max的副板特写。副板上配备了天线信号溢出口、麦克风、以及Micro USB数据/充电接口。

小米Max拆机 图22
小米Max拆机 图22

  五、拆卸电池

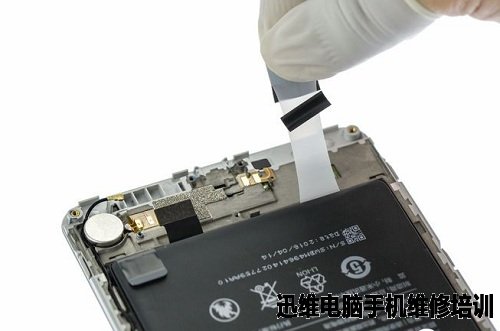

  小米Max电池通过两条拉胶进行固定,撕下易拉胶就可以取下电池。

小米Max拆机 图23
小米Max拆机 图23

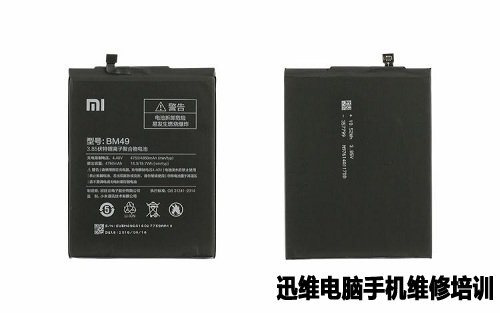

  电池额定容量:4760mAh,典型值:4850mAh.

小米Max拆机 图24
小米Max拆机 图24

  六、拆卸指纹识别模块&其他组件。

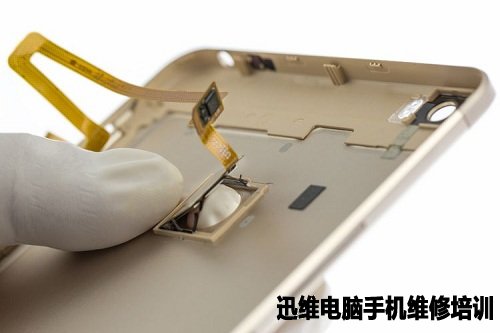

  加热后,拆下指纹识别模块。

小米Max拆机 图25
小米Max拆机 图25

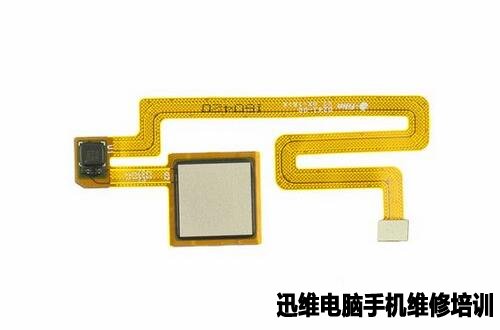

  指纹识别模块。

小米Max拆机 图26
小米Max拆机 图26

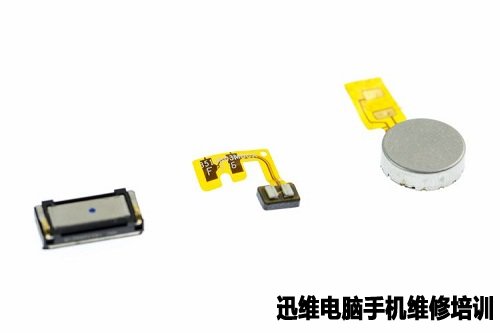

  取下听筒、按键 LED、振动马达。

小米Max拆机 图27
小米Max拆机 图27

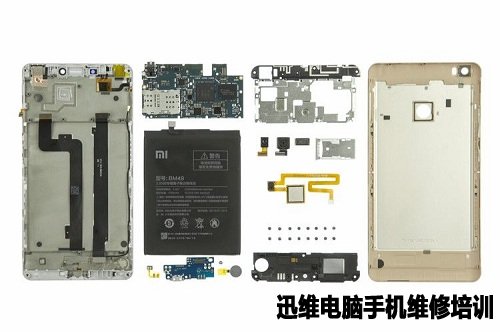

  拆机到此结束,小米Max拆机内部元件全家福。

小米Max拆机 图28
小米Max拆机 图28
