酷派S6拆机图解教程

更新时间:2016-06-15 15:54:51


  酷派S6是酷派推出的一款4G双卡双通手机,酷派S6搭载了高通MSM8X26四核处理器,最高主频1.2GHz,2GB运行内存、16GB机身存储,屏幕为5.95英寸的720p全贴合屏,运行基于Android 4.2.2定制的CoolLife UI 5.0操作系统, 前置500万像素、后置1300万像素摄像头,不可拆卸式2800毫安电池,下面我们通过拆机看看它的内部结构如何吧!

酷派S6拆机 图1
酷派S6拆机 图1

  酷派S6拆机方法/步骤:

  首先取下酷派S6的后盖,用撬棒顺着中框边缘依次撬开即可取下。

酷派S6拆机 图2
酷派S6拆机 图2

  打开手机后壳,可以看到里面的双SIM卡槽,以及很多固定螺丝。

酷派S6拆机 图3
酷派S6拆机 图3

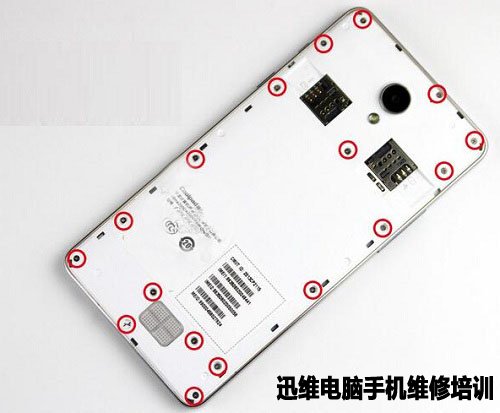

  酷派S6采用不可拆卸电池设计,要继续拆解,首先要拆下中框上的17颗十字固定螺丝。

酷派S6拆机 图4
酷派S6拆机 图4

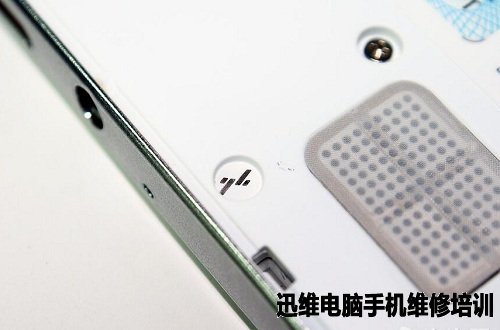

  其中有一个螺丝上贴有易碎贴,私自拆机会影响保修。

酷派S6拆机 图5
酷派S6拆机 图5

  拆除中框就可以看到酷派S6内部布局,在中框后盖上可以看到5条天线。

酷派S6拆机 图6
酷派S6拆机 图6

  酷派S6采用两段PCB设计,上面的是主板,下面的是连接天线,喇叭,接口等PCB设备小主板。

酷派S6拆机 图7
酷派S6拆机 图7

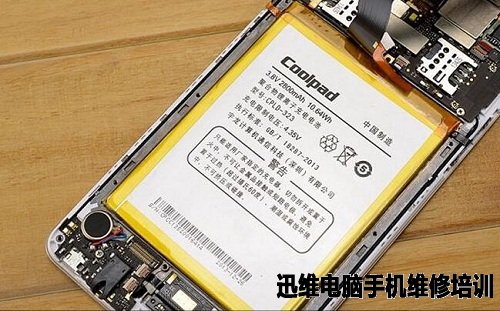

  酷派S6内置不可更换电池,容量为2800mAh。

酷派S6拆机 图8
酷派S6拆机 图8

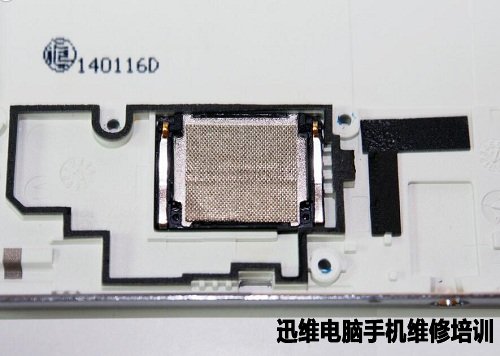

  酷派S6扬声器外部特写。

酷派S6拆机 图9
酷派S6拆机 图9

  酷派S6扬声器内部特写。

酷派S6拆机 图10
酷派S6拆机 图10

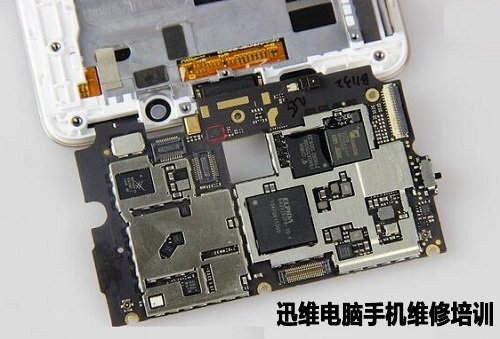

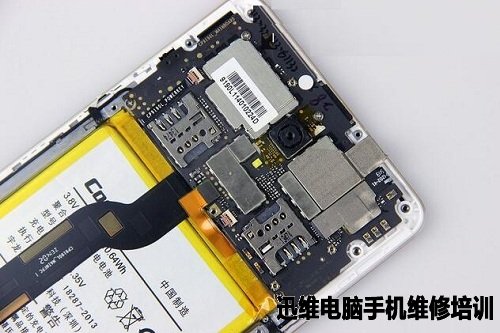

  酷派S6上方PCB主板集成着重要的芯片以及摄像头。

酷派S6拆机 图11
酷派S6拆机 图11

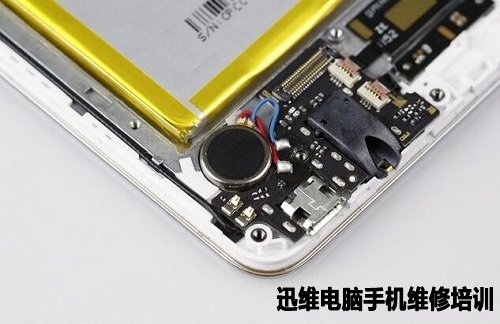

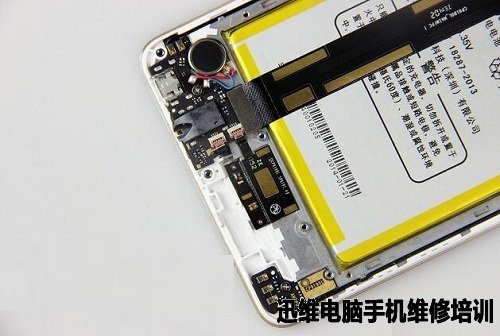

  下方PCB主板上集合了振动器、耳机、插口、数据插口和麦克风等模块。

酷派S6拆机 图12
酷派S6拆机 图12

酷派S6拆机 图13
酷派S6拆机 图13

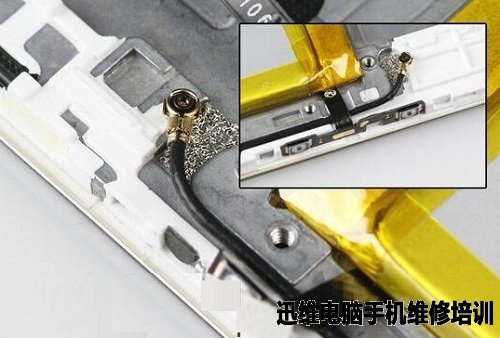

  酷派S6双射频线特写。

酷派S6拆机 图14
酷派S6拆机 图14

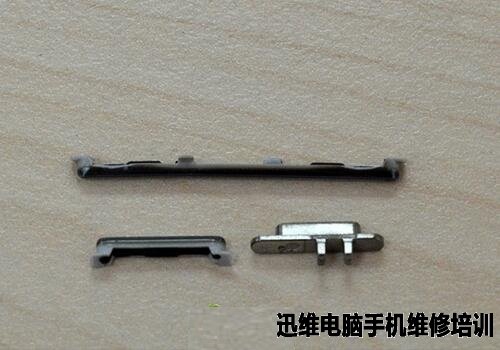

  音量按键、电源键和静音键。

酷派S6拆机 图15
酷派S6拆机 图15

  拧下上PCB背板的固定螺丝。

酷派S6拆机 图16
酷派S6拆机 图16

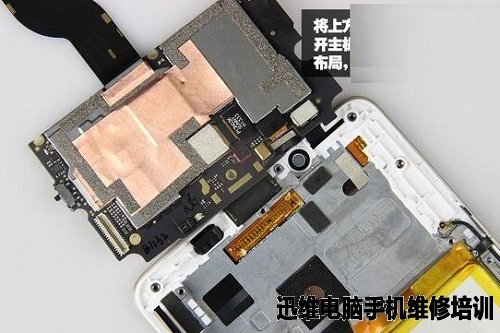

  取下螺丝,就可以将PCB背板掀开。

酷派S6拆机 图17
酷派S6拆机 图17

  酷派S6的PCB背板正面被SIM卡槽占据。

酷派S6拆机 图18
酷派S6拆机 图18

  酷派S6内置的高通MSM8226四核处理器芯片。

酷派S6拆机 图19
酷派S6拆机 图19

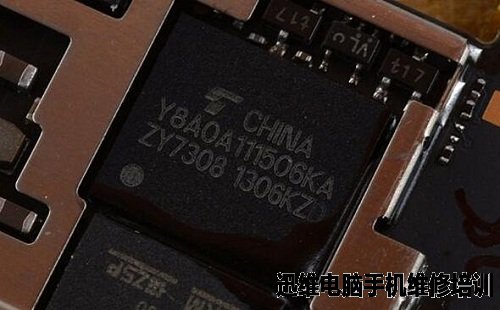

  酷派S6东芝Flash芯片,芯片容量为16GB。

酷派S6拆机 图20
酷派S6拆机 图20

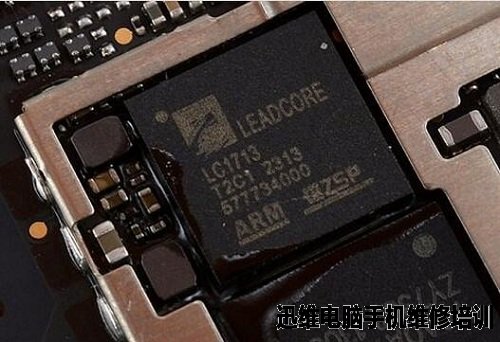

  酷派S6联芯科技的LC1713基带,支持TD-SCDMA/LET网络。

酷派S6拆机 图21
酷派S6拆机 图21

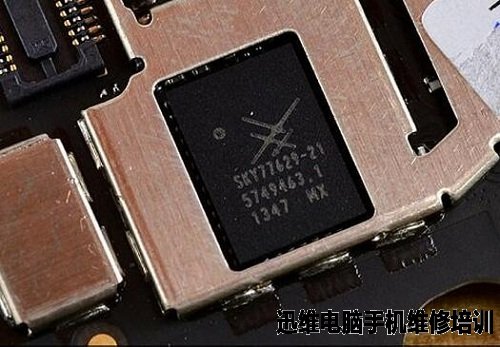

  酷派S6的SKY77629多模多频带功率放大器模块。

酷派S6拆机 图22
酷派S6拆机 图22

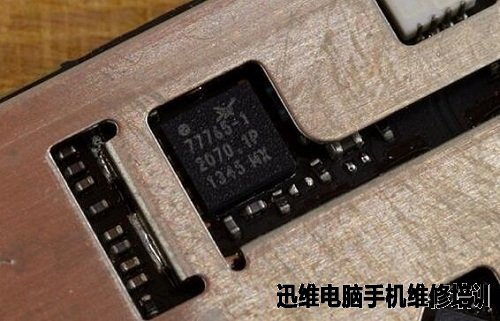

  SKY77765是酷派S6的电源功放芯片模块。

酷派S6拆机 图23
酷派S6拆机 图23

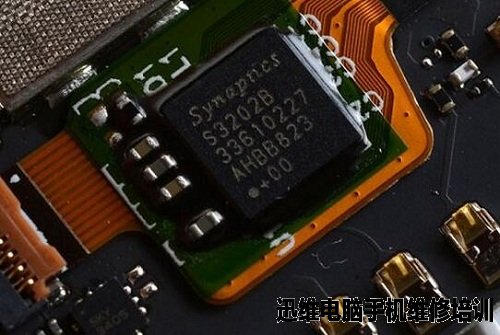

  Synapitcs S3202b触控芯片。

酷派S6拆机 图24
酷派S6拆机 图24

  酷派S6 500万像素前置摄像头。

酷派S6拆机 图25
酷派S6拆机 图25

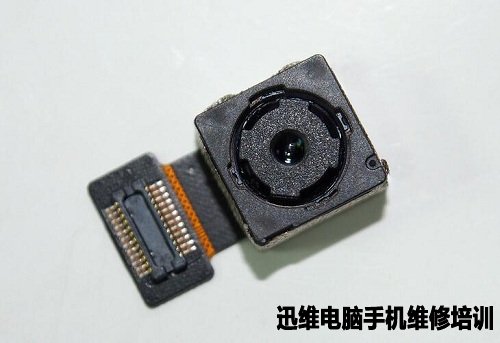

  酷派S6 1300万像素后置摄像头。

酷派S6拆机 图26
酷派S6拆机 图26

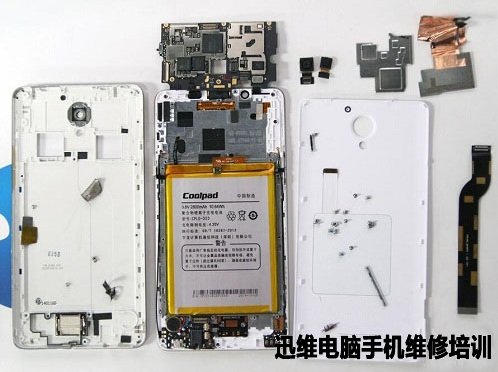

  拆机到此结束。酷派S6拆机所有部件全家福。

酷派S6拆机 图27
酷派S6拆机 图27
