HTC U11是HTC发布的一款旗舰手机，拥有5.5英寸2K分辨率屏幕、搭载骁龙835处理器、4GB RAM+64GB ROM、前置1600万自拍镜头、后置1200万UltraPixel3摄像头。外观看起来十分漂亮，它的内部做工是不是和外表一样精致呢？下面我们通过HTC U11拆机来为大家一一解密。



HTC U11拆机



HTC U11拆机方法/步骤：

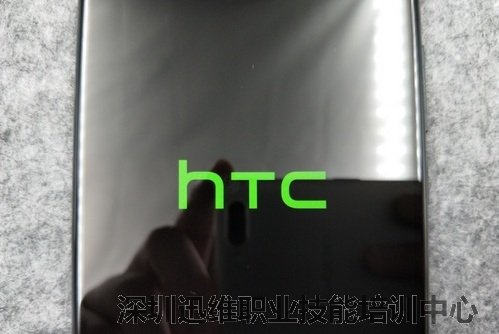

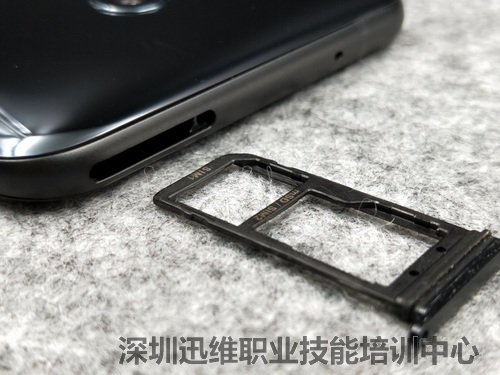

　　HTC U11拆机第一步，首先将手机先关机，并拆除SIM卡插槽。



将手机关机



拆除SIM卡插槽

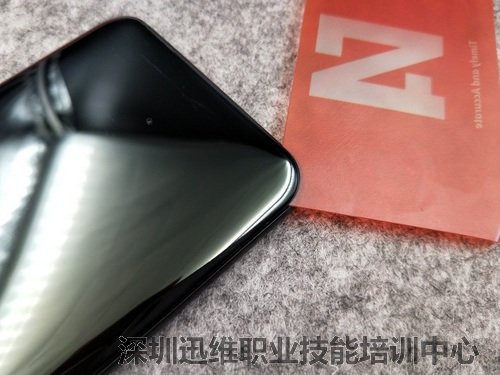

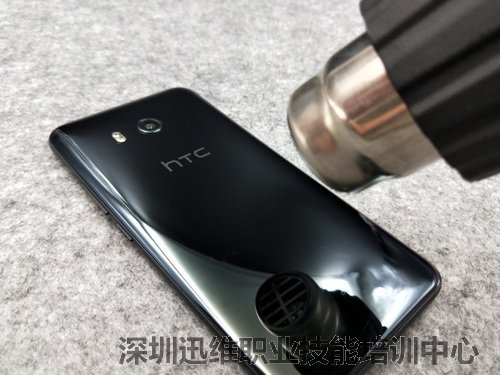

　　拆机从后盖开始，首先对后盖进行均匀加热。然后用卡片沿手机四周慢慢划开。



对后盖进行均匀加热



插入卡片划开后盖

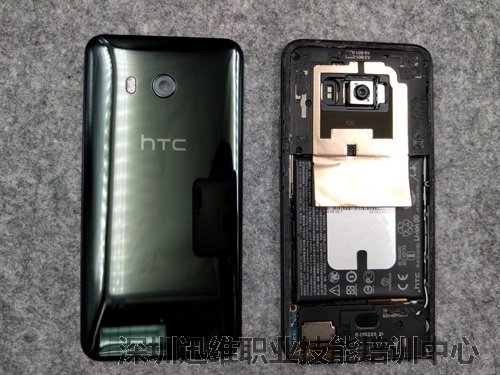

　　后盖成功分离，可以清楚的看到HTC U11的内部结构。



后盖成功分离



　　拆除顶部的塑料保护盖板，保护盖板附有NFC模块。



拆除保护盖板

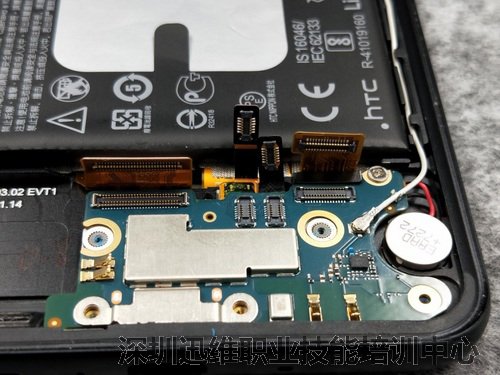

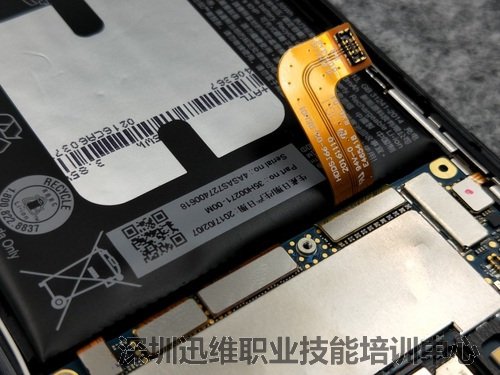

　　进一步拆解之前进行断电处理，断开电池BTB。



断电处理

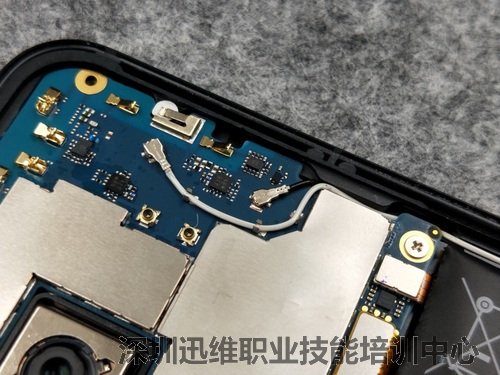

　　移除主板RF接头



移除主板RF接头

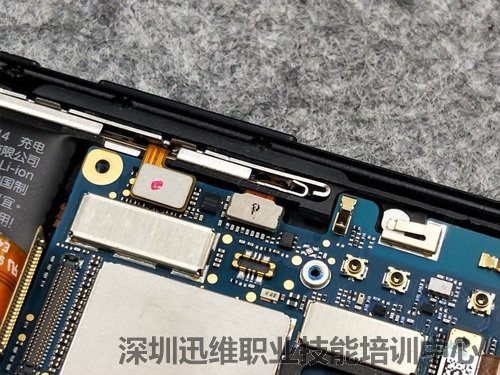

　　侧边按键BTB



侧边按键BTB

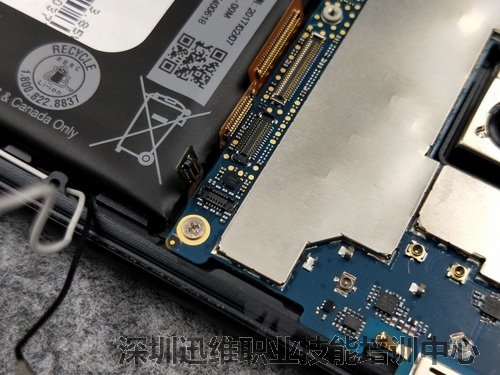

　　移除主副板BTB



移除主副板BTB



　　拆下主板上剩余的固定螺丝。



拆下主板剩余螺丝

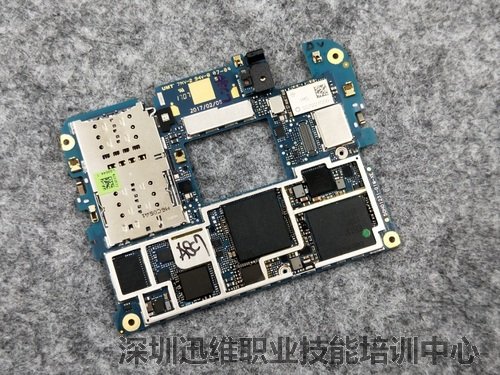

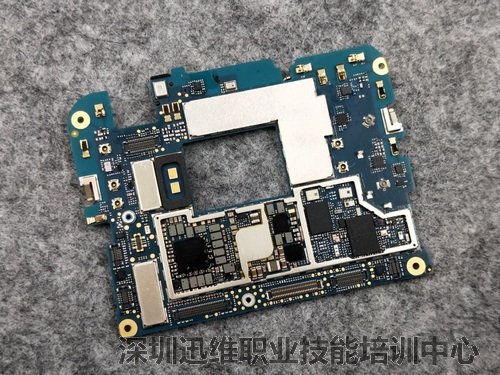

　　主板成功分离。主板正面特写。



主板正面特写



　　主板背面特写。



主板背面特写

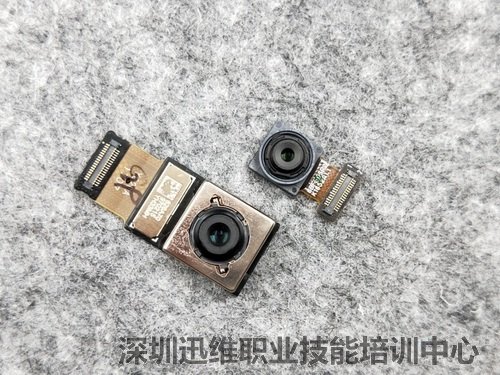

　　前、后摄像头特写。（左侧为主摄像头）



摄像头特写

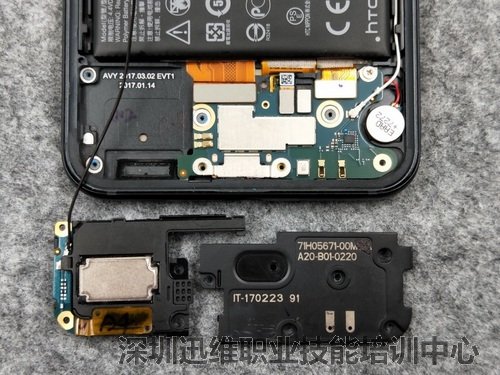

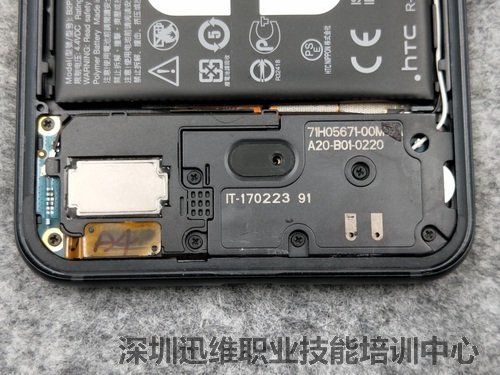

　　拆除底部的塑料保护盖板。



拆除塑料保护盖板



　　左为音响BOX。



音响BOX

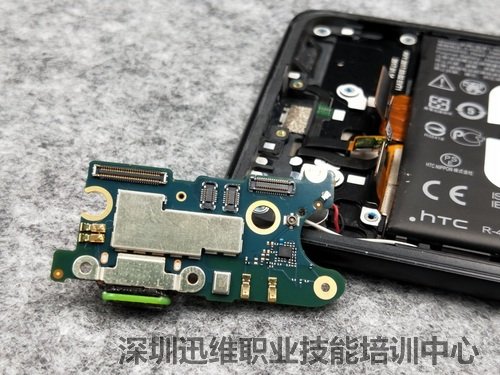

　　副板部分，有震动单元电源连接。



副板部分

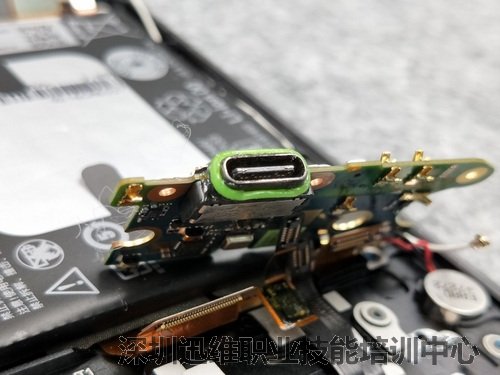

　　充电接口特写，做了防水处理。



充电接口特写

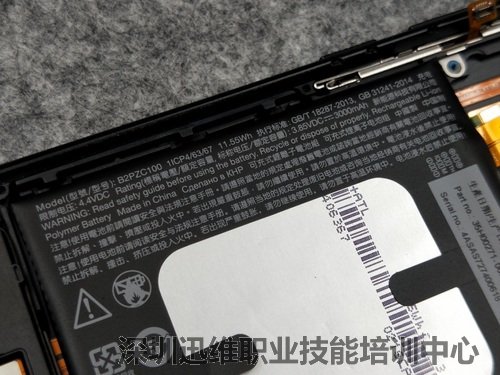

　　电池为3000毫安时，ATL电池特写。



电池特写

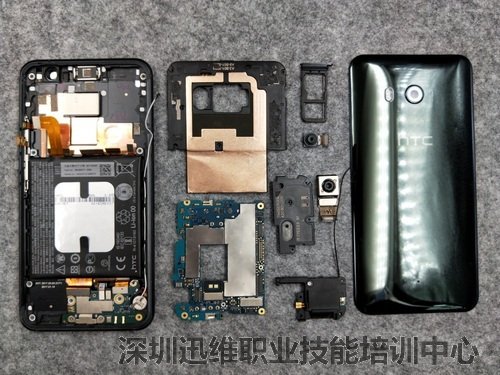

　　HTC U11拆机结束！附HTC U11拆机全家福。



HTC U11拆机全家福
