酷派大神X7拆机图解教程


  大神X7是酷派大神系列的一款旗舰手机,酷派大神X7采用5.2英寸1080P全高清屏幕,搭载2Ghz联发科MT6595八核处理器,运行2GB内存和16GB存储空间,拥有前置800万/后置1300万像素摄像头,内置2700mAh不可拆卸电池,支持移动4G/3G以及移动/联通2G网络,支持双卡双待。下面我们一起看看酷派大神X7是如何拆机的吧!

酷派大神X7拆机 图1
酷派大神X7拆机 图1

  酷派大神X7拆机方法/步骤:

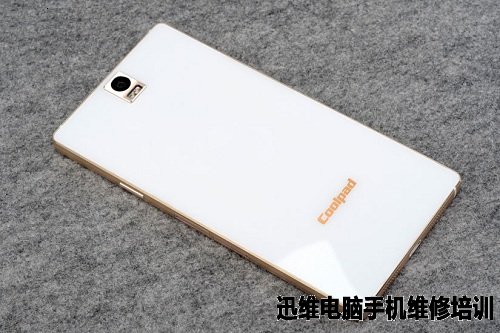

  大神X7采用双面玻璃工艺,手机没有任何螺丝,拆解只能从后盖开始,因为后盖是通过双面胶固定的。

酷派大神X7拆机 图2
酷派大神X7拆机 图2

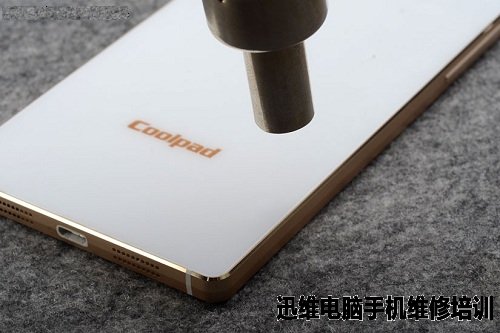

  要将大神X7后盖拆除必须将后盖进行加热,让双面胶可以和后盖分离,才能移除后盖。

酷派大神X7拆机 图3
酷派大神X7拆机 图3

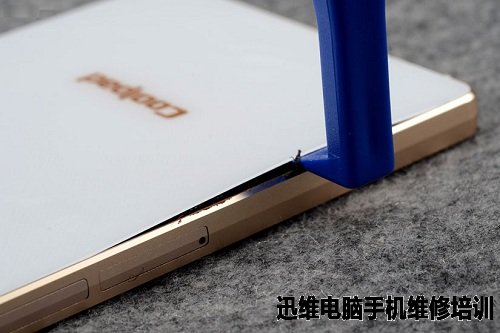

  由于大神X7后盖的背面都覆盖有双面胶,要借助工具将后盖撬起,后盖的玻璃非常薄,拆解时要非常小心。

酷派大神X7拆机 图4
酷派大神X7拆机 图4

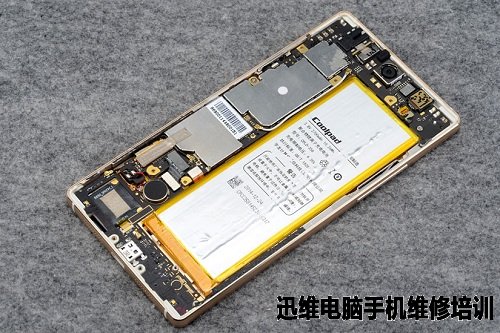

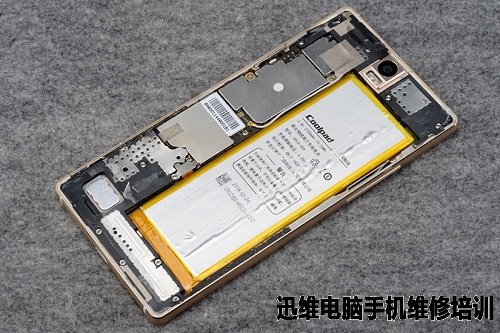

  将大神X7的后盖拆除,可以看到大神X7的内部结构,电池占了大部分空间。

酷派大神X7拆机 图5
酷派大神X7拆机 图5

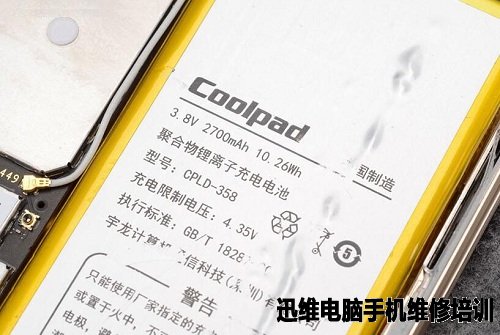

  大神X7 容量为2700毫安的内置不可拆卸电池。

酷派大神X7拆机 图6
酷派大神X7拆机 图6

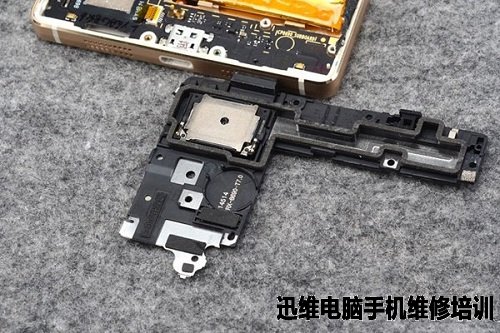

  拆下大神X7手机下方外放喇叭和音腔上的保护罩。

酷派大神X7拆机 图7
酷派大神X7拆机 图7

  拆下大神X7上方手机摄像头和PCB上小元件的保护罩。

酷派大神X7拆机 图8
酷派大神X7拆机 图8

  取下塑料保护罩后就可以看到大神X7的PCB。

酷派大神X7拆机 图9
酷派大神X7拆机 图9

  取下大神X7的PCB后,手机中框特写。

酷派大神X7拆机 图10
酷派大神X7拆机 图10

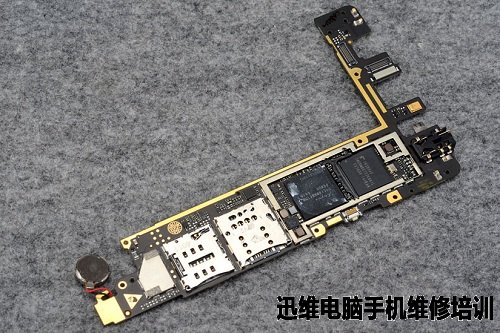

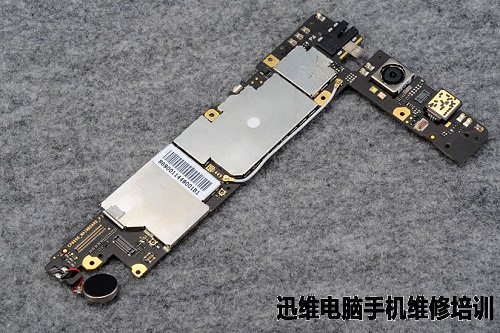

  大神X7的主PCB呈L型,上面集成着手机的主要芯片。

酷派大神X7拆机 图11
酷派大神X7拆机 图11

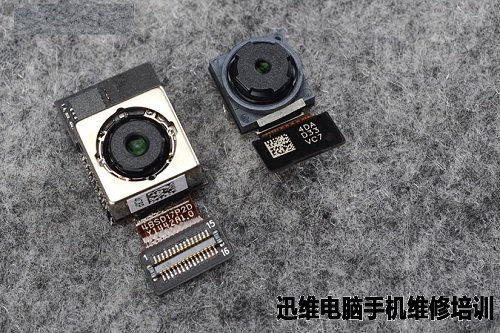

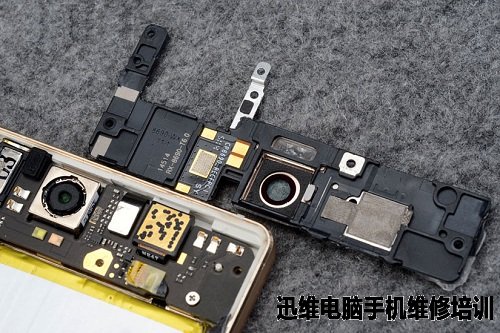

  大神X7 1300万像素主摄像头和800万像素前置摄像头特写。

酷派大神X7拆机 图12
酷派大神X7拆机 图12

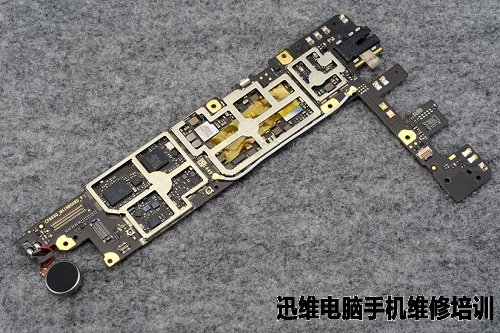

  拆下大神X7的PCB正反两面的屏蔽罩后,可以看到PCB正面主要的手机基带芯片。

酷派大神X7拆机 图13
酷派大神X7拆机 图13

  大神X7的PCB背面的SIM卡插槽、手机CPU和Flash芯片。

酷派大神X7拆机 图14
酷派大神X7拆机 图14

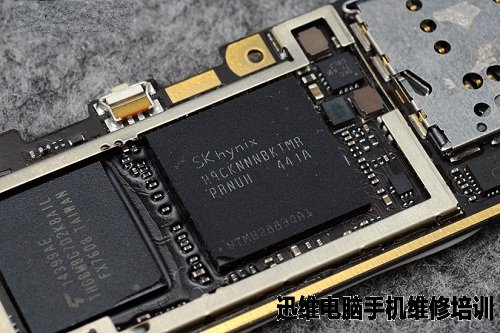

  MT6595八核CPU,CPU采用双层封装工艺和手机的RAM封装在一起。

酷派大神X7拆机 图15
酷派大神X7拆机 图15

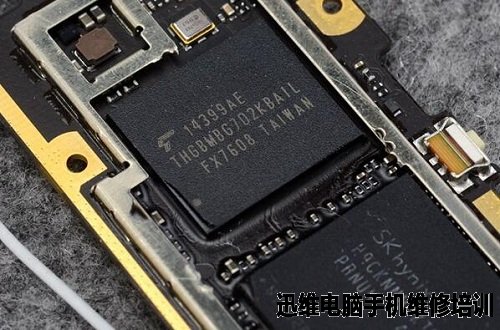

  东芝 Flash芯片,容量为16GB。

酷派大神X7拆机 图16
酷派大神X7拆机 图16

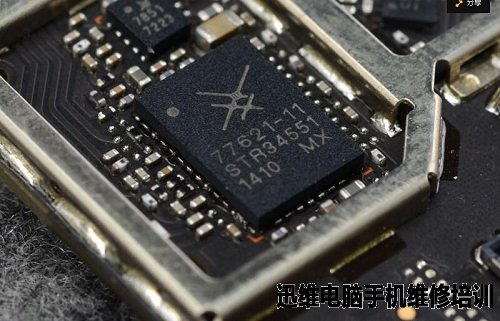

  SKY77621功率放大芯片。

酷派大神X7拆机 图17
酷派大神X7拆机 图17

  MT6196 4G射频芯片。

酷派大神X7拆机 图18
酷派大神X7拆机 图18

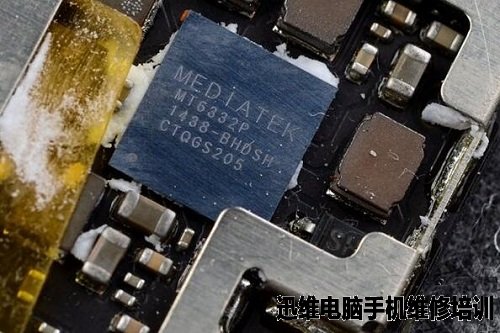

  MT6332 音频处理芯片。

酷派大神X7拆机 图19
酷派大神X7拆机 图19

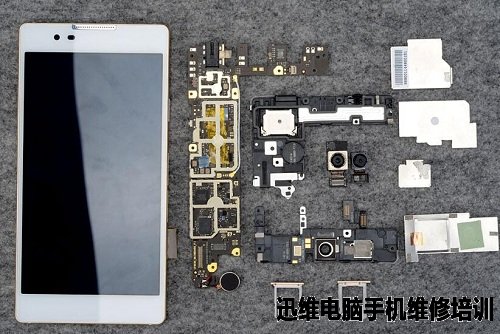

  拆机到此结束。来一张酷派大神X7拆机全家福!
