智能手机:TCL么么哒3S拆机图解

更新时间:2016-07-12 13:38:21

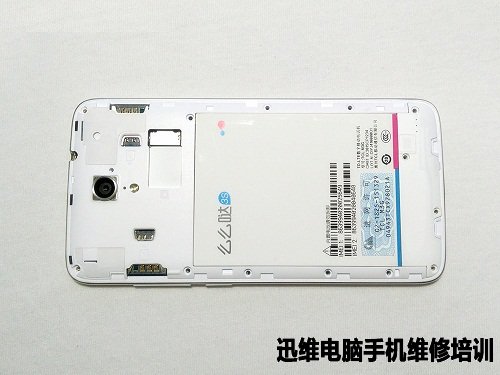

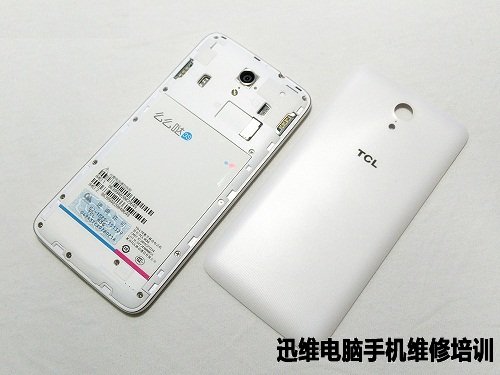

  拆开后盖,我们可以看到么么哒3S的电池和卡槽,但电池并不可随意拆卸。

TCL么么哒3S拆机图解
图1 TCL么么哒3S拆机教程

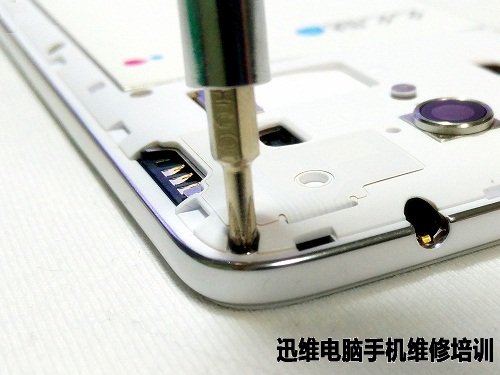

  用于固定么么哒3S的螺丝全部为十字螺丝,拆机工具使用一把螺丝刀基本搞定一切,拆机成本较低。而且所有螺丝都是同一个标准,没有特别的区分,拆机时只要记住螺丝的数量和位置即可,不用做额外的区分。

TCL么么哒3S拆机图解
图2 TCL么么哒3S拆机教程
TCL么么哒3S拆机图解
图3 TCL么么哒3S拆机教程

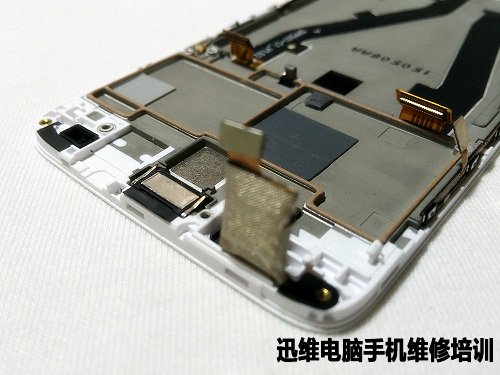

  因为扬声器部分是一个独立的模块,所以拧下所有的固定螺丝后,先拆卸掉下方的扬声器模块,最后在沿着边框,扣下后面板。

TCL么么哒3S拆机图解
图4 TCL么么哒3S拆机教程
TCL么么哒3S拆机图解
图5 TCL么么哒3S拆机教程
TCL么么哒3S拆机图解
图6 TCL么么哒3S拆机教程

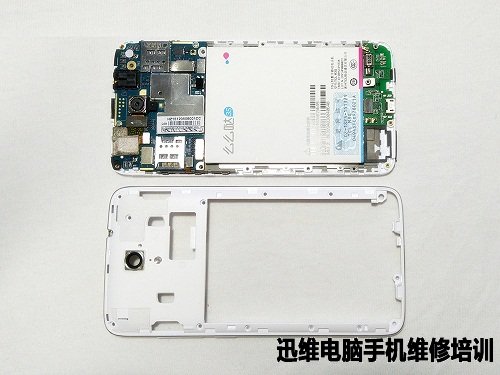

  取下面板之后我们就可以清晰看到上下两块主板和电池。电池部分没有任何的螺丝固定,只要把电池排线拆开,即可轻松从卡扣上取下电池。
TCL么么哒3S拆机图解
图7 TCL么么哒3S拆机教程

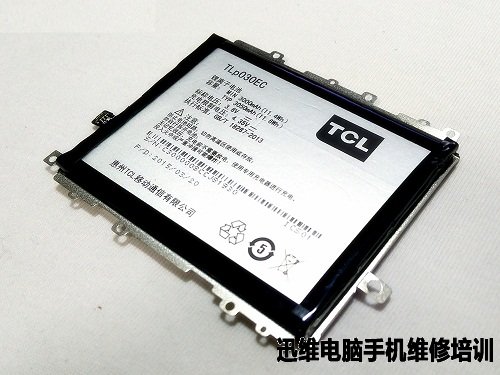

   TCL么么哒3S的电池容量为 3050mAh。

TCL么么哒3S拆机图解
图8 TCL么么哒3S拆机教程

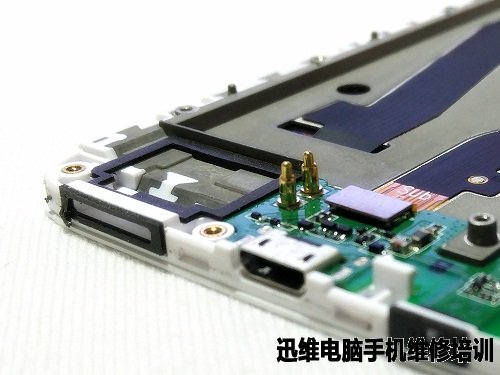

    底部的小板主要连接射频天线、USB接口、麦克风和扬声器BOX。整体接口为经典的两段式主板结构,并没有什么特别之处。好处是维修难度不大,容易拆卸。

TCL么么哒3S拆机图解
图9 TCL么么哒3S拆机教程

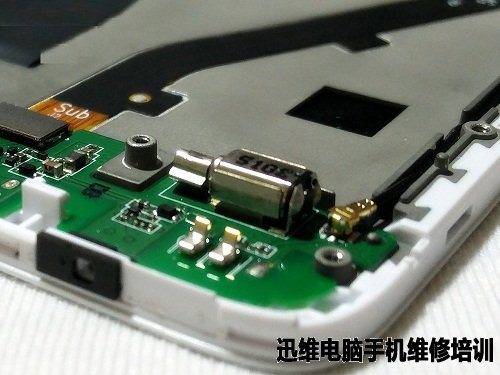

  振动器固定在下方的小板上。

TCL么么哒3S拆机图解
图10 TCL么么哒3S拆机教程

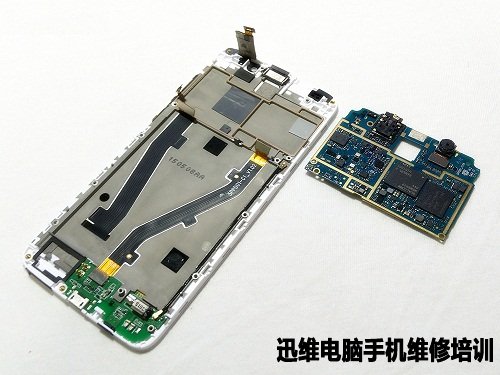

  上半部分的主板承载的是所有核心的元器件,结构方面中规中矩,典型的设计。主板被两颗螺丝和两个卡扣固定,拆卸的时候先断开主板上的所有排线,然后卸下两颗螺丝,最后注意卡扣的位置把主板卸下来。整体难度不算太大,胆大心细就好。

TCL么么哒3S拆机图解
图11 TCL么么哒3S拆机教程

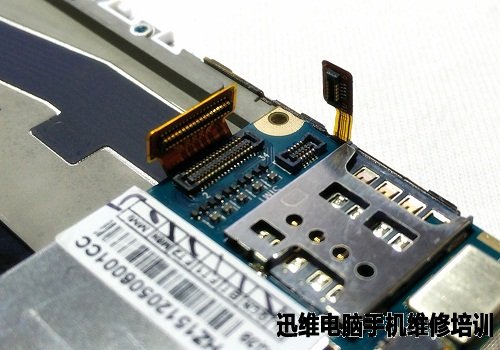

  么么哒3S的屏幕排线和按键排线。

TCL么么哒3S拆机图解
图12 TCL么么哒3S拆机教程

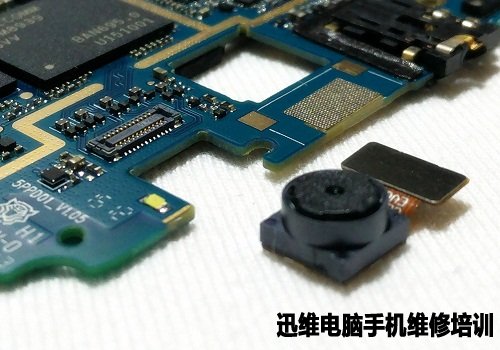

  前置800万像素三星摄像头,F/2.2光圈。

TCL么么哒3S拆机图解
图13 TCL么么哒3S拆机教程

  1300万索尼堆栈式/三星ISOCELL后置摄像头,5P镜头,F/2.2光圈。

TCL么么哒3S拆机图解
图14 TCL么么哒3S拆机教程

   么么哒3S主板背面。

TCL么么哒3S拆机图解
图15 TCL么么哒3S拆机教程

   么么哒3S主板正面,可以看到主要芯片都有金属罩。

TCL么么哒3S拆机图解
图16 TCL么么哒3S拆机教程

  而底部的元件屏蔽由金属龙骨负责,龙骨上有多个凹槽,SoC对应的地方还有导热硅胶。

TCL么么哒3S拆机图解
图17 TCL么么哒3S拆机教程

   3.5mm 耳机接口特写。

TCL么么哒3S拆机图解
图18 TCL么么哒3S拆机教程

  主要元件标识:

  绿色:高通 PM8916 电源管理芯片。

  红色:海力士 存储芯片(大小 2 GB)。
  蓝色:高通骁龙 615 八核 64 bit 处理器(MSM8939)。
  黄色:RFMD RF7459A 射频信号放大器。

TCL么么哒3S拆机图解
图19 TCL么么哒3S拆机教程
TCL么么哒3S拆机图解
图20 TCL么么哒3S拆机教程

  尾图:

TCL么么哒3S拆机图解
图21 TCL么么哒3S拆机教程

  TCL么么哒3S拆机到此结束!
