旗舰机上场:nubia Z5 mini拆机图解

  从色彩的表现力来看,Z5 mini这块屏幕在全黑的环境下,边缘漏光的情况比较明显。而且在阳光直射下,Z5 mini的显示情况一般,镜面屏幕的反光太强烈导致经常需要用手遮挡才能看清屏幕上显示的内容。在所谓的弱光环境下拍照,Z5 mini的表现也只能用平庸来形容,下面我们对这款手机进行拆机!


  Z5 mini的后盖可以拆卸,拆开以后可以看到机身内部有一个黑色塑料壳把机身的主板和电池包在内部。


旗舰机上场:nubia Z5 mini拆机图解
图1 nubia Z5 mini拆机图解

  第一步当然是拧开机身的螺丝,Z5 mini使用了常见的六角螺丝。

旗舰机上场:nubia Z5 mini拆机图解
图2 nubia Z5 mini拆机图解

  拧开螺丝以后可以轻松的拆开背壳。

旗舰机上场:nubia Z5 mini拆机图解
图3 nubia Z5 mini拆机图解
旗舰机上场:nubia Z5 mini拆机图解
图4 nubia Z5 mini拆机图解

  这时可以拆出机身的三个按键。

旗舰机上场:nubia Z5 mini拆机图解
图5 nubia Z5 mini拆机图解

  切断电源。

旗舰机上场:nubia Z5 mini拆机图解
图6 nubia Z5 mini拆机图解

  电池使用双面胶粘贴。

旗舰机上场:nubia Z5 mini拆机图解
图7 nubia Z5 mini拆机图解

  电池容量是2300mAh。

旗舰机上场:nubia Z5 mini拆机图解
图8 nubia Z5 mini拆机图解

  从这个角度可以看出背壳其实是包着电池的,拆卸后盖以后露出的不是电池。

旗舰机上场:nubia Z5 mini拆机图解
图9 nubia Z5 mini拆机图解

  扬声器特写:

旗舰机上场:nubia Z5 mini拆机图解
图10 nubia Z5 mini拆机图解

  背壳上的NFC金属点。

旗舰机上场:nubia Z5 mini拆机图解
图11 nubia Z5 mini拆机图解

  拆开电池以后,可以看到主板。

旗舰机上场:nubia Z5 mini拆机图解
图12 nubia Z5 mini拆机图解

  拆解之前先把排线拔掉。

旗舰机上场:nubia Z5 mini拆机图解
图13 nubia Z5 mini拆机图解
旗舰机上场:nubia Z5 mini拆机图解
图14 nubia Z5 mini拆机图解

  轻轻把屏蔽罩撬开。

旗舰机上场:nubia Z5 mini拆机图解
图15 nubia Z5 mini拆机图解

  屏蔽罩看起来面积很大,实际上是用两块组成,上面使用黑色绝缘胶布粘贴。

旗舰机上场:nubia Z5 mini拆机图解
图16 nubia Z5 mini拆机图解

  顺利拆除主板,主板使用黑色配色,结构比较紧凑。

旗舰机上场:nubia Z5 mini拆机图解
图17 nubia Z5 mini拆机图解

  后置是1300万像素摄像头,前置是500万像素摄像头。

旗舰机上场:nubia Z5 mini拆机图解
图18 nubia Z5 mini拆机图解

  Micro-USB接口。

旗舰机上场:nubia Z5 mini拆机图解
图19 nubia Z5 mini拆机图解

  听筒以及震动马达。

旗舰机上场:nubia Z5 mini拆机图解
图20 nubia Z5 mini拆机图解

  尔必达的2G Ram芯片,而APQ8064也封装在里面,这块芯片是LPDDR2-1066,1.2V电压。

旗舰机上场:nubia Z5 mini拆机图解
图21 nubia Z5 mini拆机图解

  高通MDM9615M基带芯片,支持LTE Rel9,HSPA+ Rel 8,1x/DO,TD-SCDMA,GSM/EDGE,Z5 mini能支持三网3G也全靠它。

旗舰机上场:nubia Z5 mini拆机图解
图22 nubia Z5 mini拆机图解

  三星的KLMAG2GE4A-A001闪存芯片,容量16G。

旗舰机上场:nubia Z5 mini拆机图解
图23 nubia Z5 mini拆机图解

  高通PM8921电源IC。

旗舰机上场:nubia Z5 mini拆机图解
图24 nubia Z5 mini拆机图解

  Micro-SD卡插槽。

旗舰机上场:nubia Z5 mini拆机图解
图25 nubia Z5 mini拆机图解

  SIM卡插槽,使用标准SIM卡。

旗舰机上场:nubia Z5 mini拆机图解
图26 nubia Z5 mini拆机图解

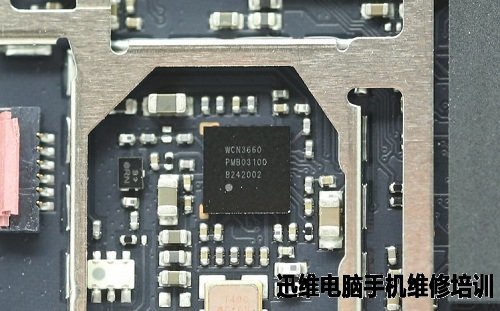

  高通WCN3660信号模块,整合双频、Wi-Fi、蓝牙4.0以及FM收音机功能。

旗舰机上场:nubia Z5 mini拆机图解
图27 nubia Z5 mini拆机图解

  SKY 77351-13功率放大器。

旗舰机上场:nubia Z5 mini拆机图解
图28 nubia Z5 mini拆机图解

  CY8CTMA463触控IC。

旗舰机上场:nubia Z5 mini拆机图解
图29 nubia Z5 mini拆机图解

  拆解全家福。

旗舰机上场:nubia Z5 mini拆机图解
图30 nubia Z5 mini拆机图解
  nubia Z5 mini拆机到此结束!
