小辣椒S2智能手机拆机教程


  小辣椒S2按键的手感并不是太好。一般来说,手机的按键基本都是有点外凸,能让我们在用的时候感觉到挤按的感觉,但小辣椒手机的按键凸起度很轻,所以在按的时候需要点力气,而且按键会发出较大的响声,这点也是在做工方面的缺陷和不足,下面我们对小辣椒2s进行拆机!

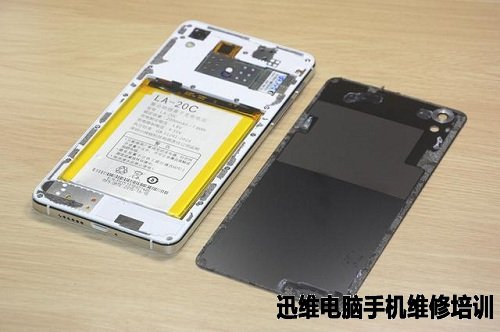

  拆下后盖,可以看见主机部分设计的很合理,螺丝固定也很多,而在后盖的玻璃上也有散热片,周边是均匀的胶,用来粘住主机。

小辣椒S2手机拆机
图1 小辣椒S2手机拆机

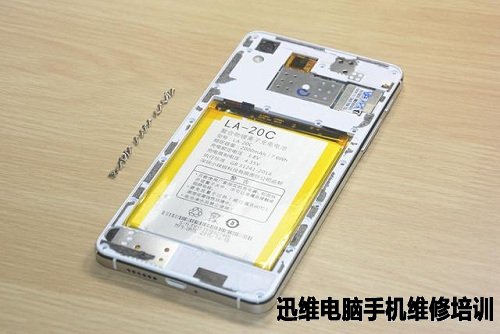

  主机部分除了电池可见外,其余的元器件都被中框所包裹,这也是很多厂家采取的方案。

小辣椒S2手机拆机
图2 小辣椒S2手机拆机

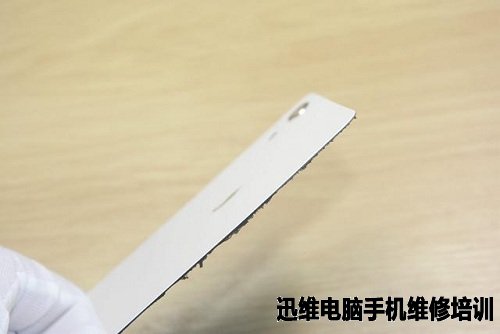

  玻璃后盖非常的薄,这也降低了整机的厚度,使的整机厚度只有7.5mm,手感非常的棒。

小辣椒S2手机拆机
图3 小辣椒S2手机拆机

  接下来,将固定中框的螺丝拆下来,整整达到18颗螺丝,并且有防拆贴。

小辣椒S2手机拆机
图4 小辣椒S2手机拆机

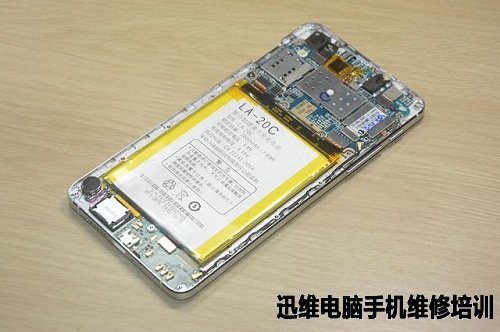

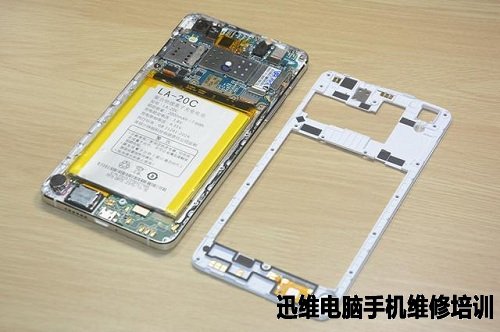

  拆掉中框,这时可以看见主机上的元器件,也是大家熟悉的设计方案,三段式,上方是主PCB,中间是电池,下方是副PCB,构成了整个布局,算是比较合理的。

小辣椒S2手机拆机
图5 小辣椒S2手机拆机

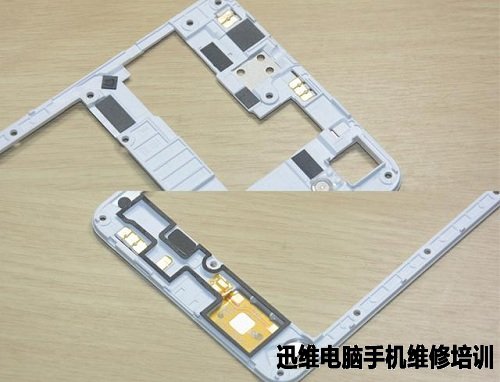

  别看小小的塑胶中框,上面也是有很多的学问,有垫子,防水的硅胶,天线触片等设计。

小辣椒S2手机拆机
图6 小辣椒S2手机拆机

  这时就可以来拆剩下的元器件了,先从下方开始入手,开始拆副PCB板,当然,拆之前,先分离排线。

小辣椒S2手机拆机
图7 小辣椒S2手机拆机

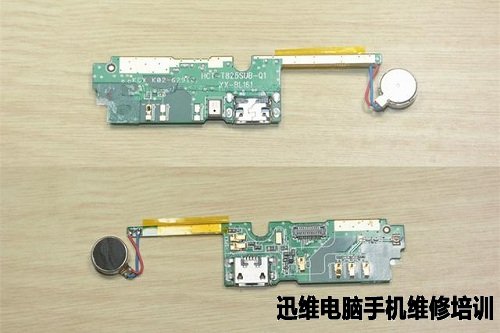

  将副PCB板拆下,上面集成了USB接口,四角加固,防止多次拔插松动,上面还有麦克风,震动马达等主要元器件。

小辣椒S2手机拆机
图8 小辣椒S2手机拆机

  独立的扬声器也可拆下,采用触点接触工作,拥有独立的音腔,保证了声音的足够大和音质。

小辣椒S2手机拆机
图9 小辣椒S2手机拆机

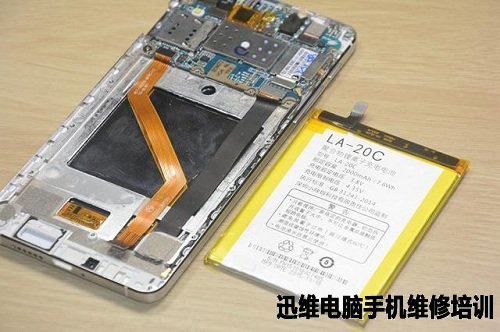

  这时,就可以拆掉电池了,不过先要分离掉电池的排线,再拆掉电池,还是那句老话,电池是用胶粘住的,需要加热,使用电吹风就行,温度不宜过高,然后在慢慢分离,尽量不要破坏电池原貌。

小辣椒S2手机拆机
图10 小辣椒S2手机拆机

  电池容量是2000毫安,是采用聚合物锂离子充电电池,是排线的设计,维修更换起来更方便。

小辣椒S2手机拆机
图11 小辣椒S2手机拆机

  这时,就剩下主PCB板了,上面也有三颗螺丝固定,再将其它排线分离,还有按键的分离,最后才能拆掉主PCB板。

小辣椒S2手机拆机
图12 小辣椒S2手机拆机

  很顺利,将主PCB板分离,一定要注意按键的分离,不要将连接的排线破坏了。

小辣椒S2手机拆机
图13 小辣椒S2手机拆机

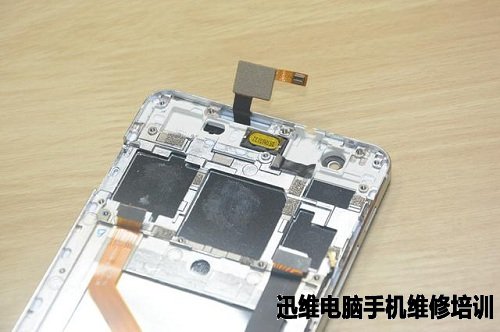

  这时就剩下了前面板,上面有一个屏幕排线和听筒,也看见内部的支撑骨架,合金框架,才能保证整机的牢固和稳定。

小辣椒S2手机拆机
图14 小辣椒S2手机拆机

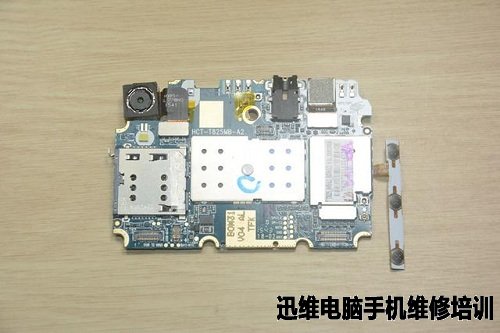

  主PCB板是一个正方形,具有稳定性和易装配性以及可修复性,正面标示清晰,结构紧凑,焊点表面整齐、美观,焊点的外观应光滑、清洁、均匀、对称、整齐、美观。上面集成了SIM卡槽,CPU,摄像头等关键元器件,和小编之前拆的小辣椒S系列手机很相似。

小辣椒S2手机拆机
图15 小辣椒S2手机拆机

  主PCB板背面拥有很多高温胶贴,金属屏蔽罩,也集成了很多的元器件,发挥主要的作用,前后摄像头也是排线连接的。

小辣椒S2手机拆机
图16 小辣椒S2手机拆机

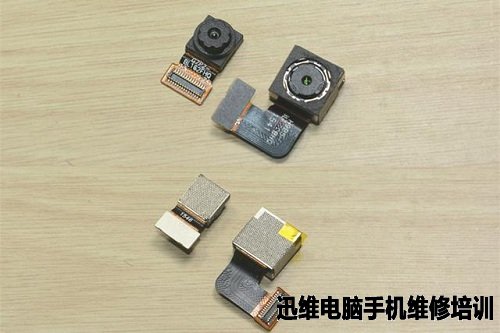

  前置500W+后置800W像素摄像头,满足了日常的使用。

小辣椒S2手机拆机
图17 小辣椒S2手机拆机

  最后再来分析主PCB板,先用热风枪拆掉金属屏蔽罩,再来看看主要的元器件型号及其规格和发挥的作用。

  橘色框表示:SEC 528 KMF820012M 1GB系统运存+16GB闪存芯片。

  黄色框表示:CPU是MT6735P,采用了四核64位Cortex-A3架构设计,主频1.0Hz。

  绿色框表示:MT6169V,是一颗射频芯片,MT6169是一颗射频芯片,支持TD-LTE和FDD-LTE模式,另外支持30个频段,符合全球电信运营商对于射频频段的要求。

  蓝色框表示: SKY77910-11,是一颗信号功率放大器,该模块支持12类通用分组无线服务(GPRS)。

小辣椒S2手机拆机
图18 小辣椒S2手机拆机

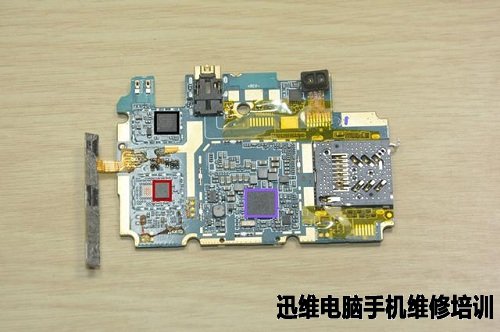

  黑色框表示:联发科MT6625LN,集成蓝牙、WiFi、GPS、FM功能。

  红色框表示: SKY77824-11,它是完全匹配28台SMT功率放大器模块,从2.3到2.69 GHz的运行。它包括FDD LTE波段7和30的宽带覆盖,TDD LTE频段38 / 40、41级。

  紫色框表示:MT6328V,是一颗电源管理芯片,负责手机的CPU供电管理。

小辣椒S2手机拆机
图19 小辣椒S2手机拆机

  集合图:

小辣椒S2手机拆机
图20 小辣椒S2手机拆机



  小辣椒S2手机拆机到此结束!
