【迅维学员】苹果5不触发 不显示维修案例

更新时间:2016-08-01 12:51:25


  机型:苹果5

  故障:不触发 不显示

  苹果5不触发、不显示维修方法/过程:

  先来张图片:


苹果5不触发、不显示维修 图一

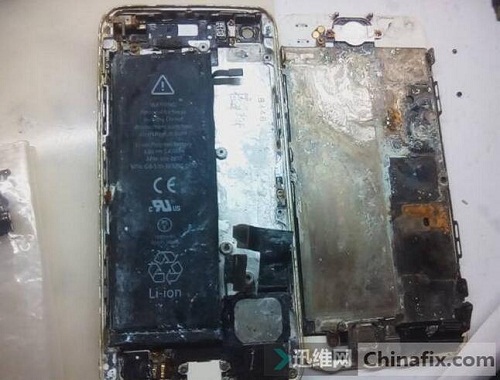

  可以想象主板是什么样子了吧,生锈,全部进水腐蚀。

  主板图:


苹果5不触发、不显示维修 图二

  第一步:用复活剂和洗板水清理后,量各处电容,发现无短路现象。上电发现按开关键无反应,测开机键无电压,找图纸,查PP1V8_ALWAYS电压是否正常,测R22一端有1.8V。


苹果5不触发、不显示维修 图三

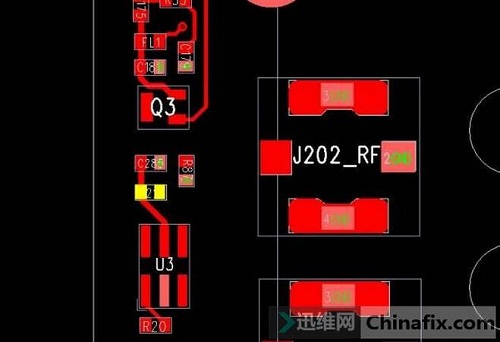

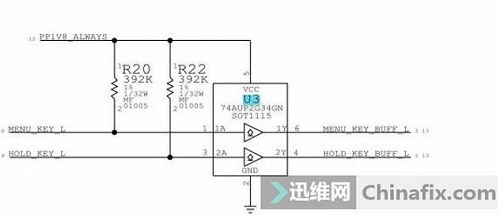

  另一端无电压,短接R22测有电压,换电阻,发出还是被拉低,难道是U3坏了接低了吗?


苹果5不触、 不显示维修 图四

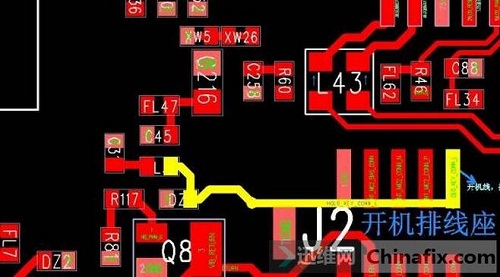

  拆U3上电,电阻R22还是被拉低,再看R22去了哪里,过U3跑线路到DZ1,拆DZ1后能触发,至此触发电路维修结束。


苹果5不触发、不显示维修 图五

  第二步:电流到0.57不显,因为上午修了一个,也是跑这个电流,直接测显示接口J5。


苹果5不触发、不显示维修 图六

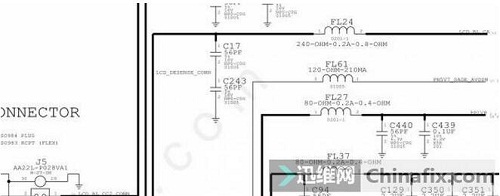

  发现背光FL24电感上只有4.2V,明显不正常(正常为17V左右),跑FL24信号LCD_BL_CA到U23。


苹果5不触发、不显示维修 图七

苹果5不触发、不显示维修 图八

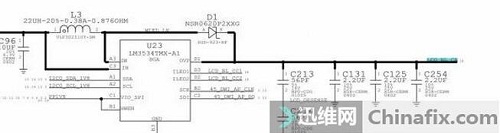

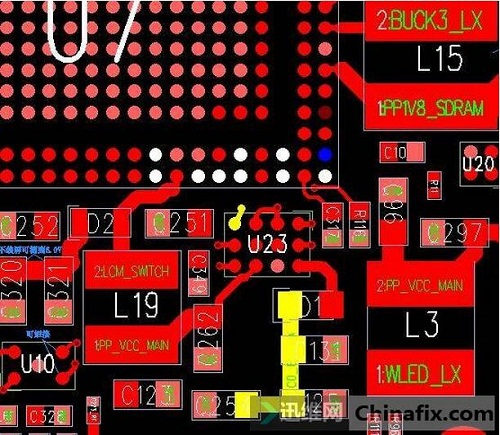

  这个电路重点查3、D1和U23,测L3正常,测D1也正常,这时,有个修友说U23背光升压芯片,他自己换了4-5个才好,U23又是玻璃芯片,先找D1试一下,装上后装屏发现亮机进界面了,到此问题解决。

总结:

  此机有两个故障,一是不触发,二是不显示,有完整的思路才能修好这块板子,个人经验!
