　　最近拆了几台手机，手好痒，于是在房间到处乱翻看看有什么手机是可以拆的，然后我找到了一台诺基亚1050。当时买来是为了纪念一下诺基亚的。这次拆机后，我发现了一个惊天大秘密！我破解了为什么打电话时听筒的声音还没有后面喇叭的声音大的原因了！下面进行拆机！

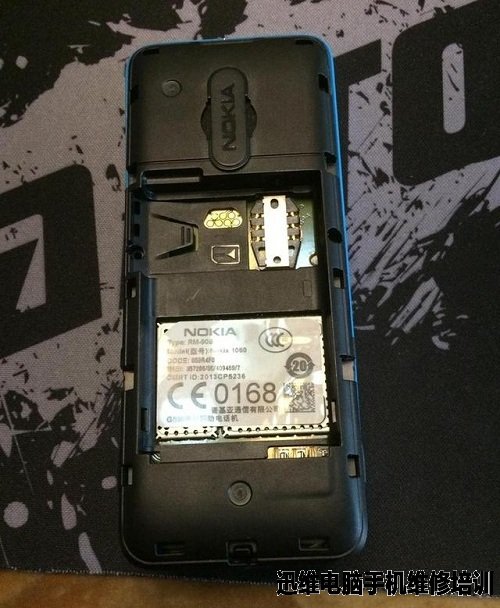

　　诺基亚中壳边靠近中间的地方各有一颗螺丝，卸下来就可以了。整个中壳都是用卡扣扣在机身上的。后来的拆机也表明，整个手机各个部件的固定方式都是用卡扣固定，很少有用双面胶。我都是用一字螺丝刀拆的。

图1　诺基亚1050拆机

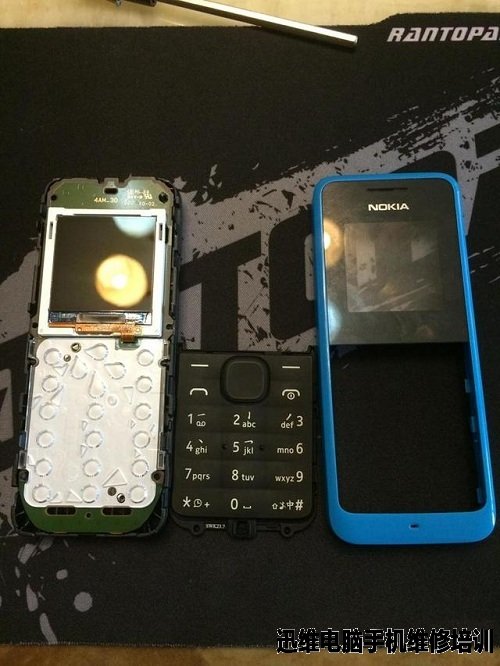

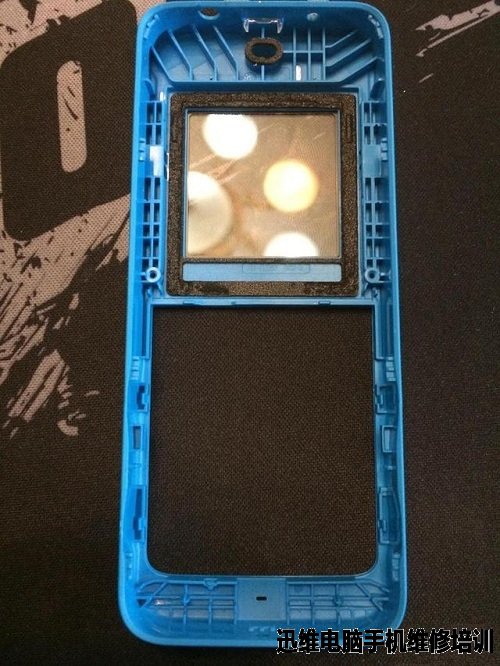

　　抠下来之后，这就是前面板，显示屏上面有透明塑料保护着，上面椭圆形的是听筒，黑色都是海绵垫。

图2　诺基亚1050拆机

　　拆了中壳后，整个主板就是在中壳上，完全和前面板分开。防水溅的键盘就是一块塑胶。

图3　诺基亚1050拆机

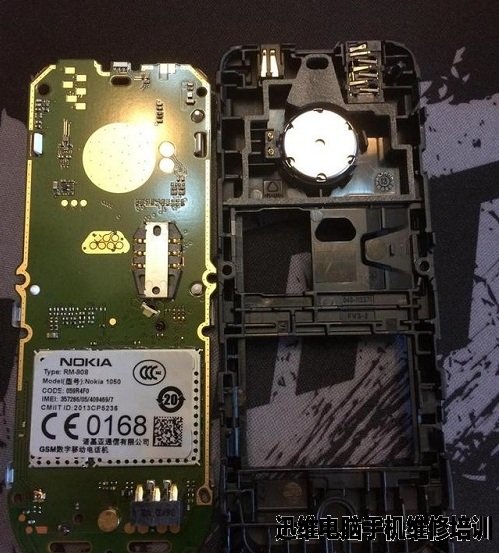

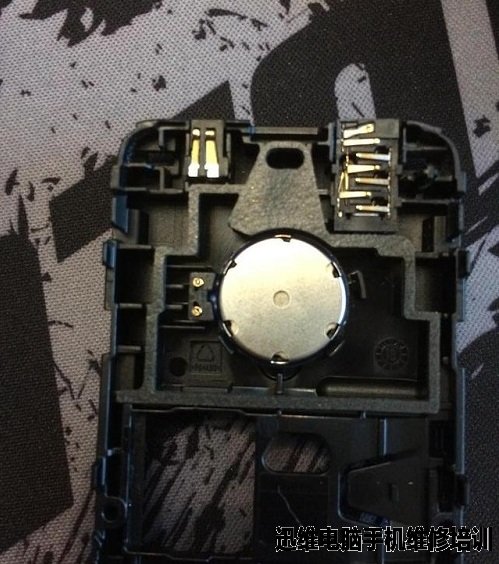

　　中壳和主板分开来，中壳上的那个白色圆形的东西是喇叭，这货没有听筒！打电话时的声音是喇叭发出来的！通过各种隔音和传导把声音送到前面板的听筒孔上！

图4　诺基亚1050拆机

图5　诺基亚1050拆机
　

　　顶部中间的白色小方块是电筒，亮度不低。

图6　诺基亚1050拆机

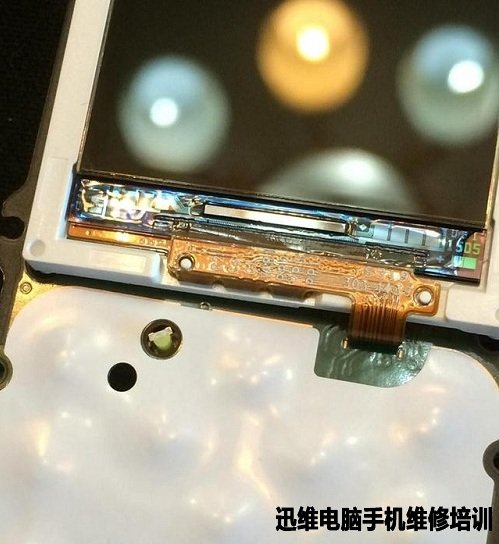

　　白色的是触控板，我们按了在前面板的键盘后，就通过键盘点击这块板上的按键然后反馈给cpu处理。那个黄绿色的是一个小二极管，我们电筒的灯光就是通过它来提供。

图7　诺基亚1050拆机

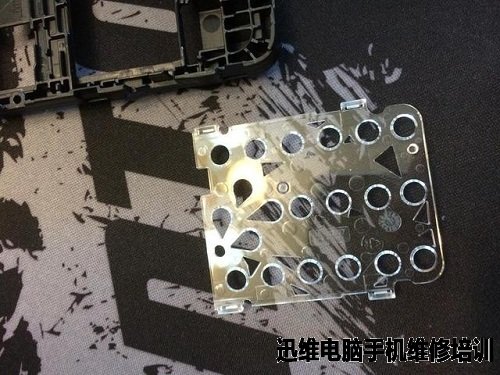

　　透明的塑料板，用来发散二极管的灯光。

图8　诺基亚1050拆机

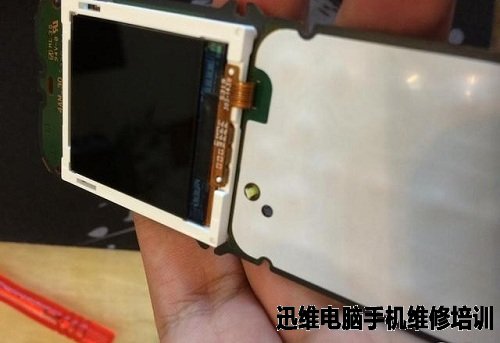

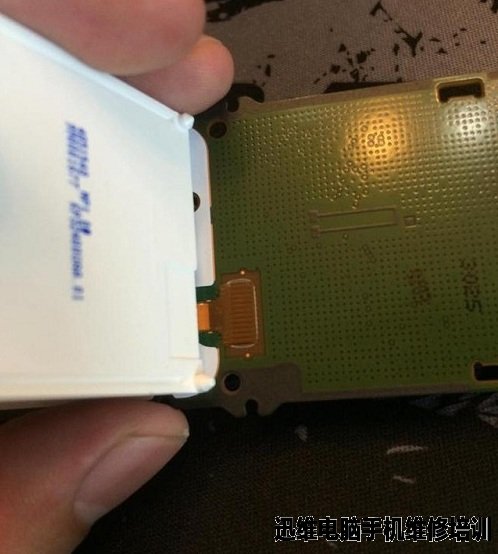

　　显示屏通过排线和主板相连接，而显示屏本身有塑料壳给包着，排线的排列很奇怪，所以没有拆掉。

图9　诺基亚1050拆机

图10　诺基亚1050拆机

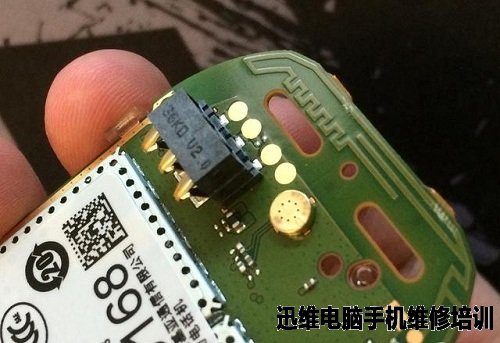

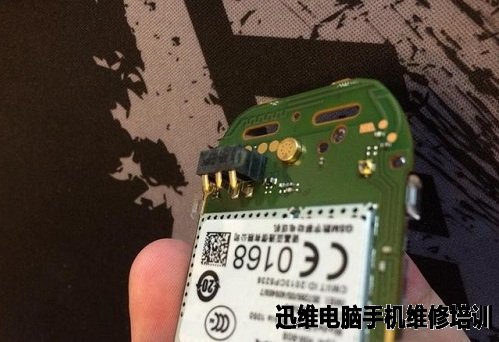

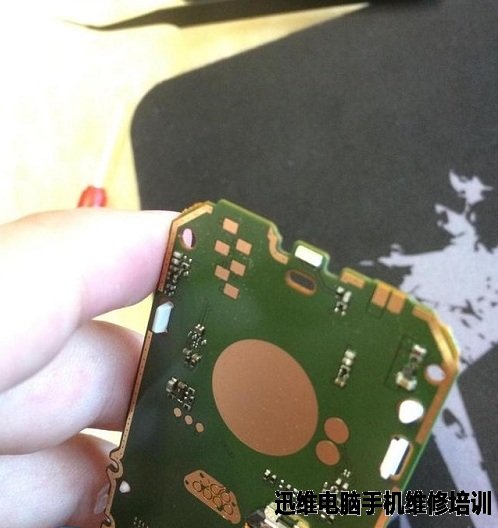

　　cpu等芯片被屏蔽罩包着，电池的输入也在这个附近，圆形的是振动装置。

图11　诺基亚1050拆机

图12　诺基亚1050拆机

　　诺基亚1050拆机到此结束！
