内外工艺怎么样?红米Note4首发拆机揭开答案

更新时间:2016-09-14 10:01:17

  红米Note4的相机不出所料的维持在千元机的水准,当然,这个价位也不该对此抱有过高的期待。一小时续航测试掉电18%,从0到100需要2小时40分钟,虽然电池容量够大,但是没有快充,这个表现只能说是差强人意。下面对红米Note4进行拆机!

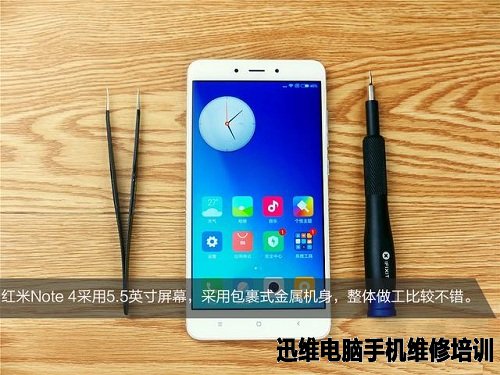

  红米note4采用5.5英寸屏幕,采用包裹式金属机身,整体做工比较不错。


内外工艺怎么样?红米Note4首发拆机揭开答案
图1 红米Note4首发拆机

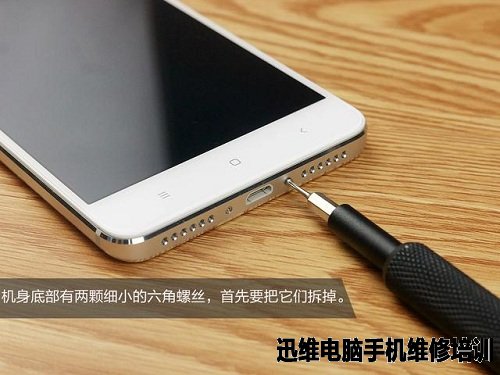

  机身底部有两颗细小的六角螺丝,首先要把它们拆掉。

内外工艺怎么样?红米Note4首发拆机揭开答案
图2 红米Note4首发拆机

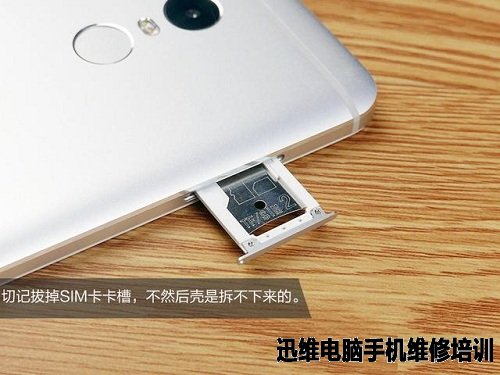

  切记拔掉SIM卡卡槽,不然后壳是拆不下来的。

内外工艺怎么样?红米Note4首发拆机揭开答案
图3 红米Note4首发拆机

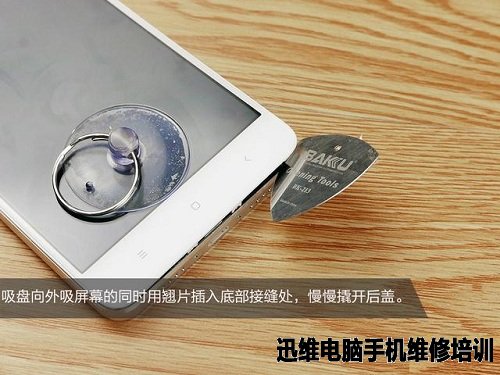

  吸盘向外吸屏幕的同时翘片插入底部接缝处,慢慢撬开后盖。

内外工艺怎么样?红米Note4首发拆机揭开答案
图4 红米Note4首发拆机

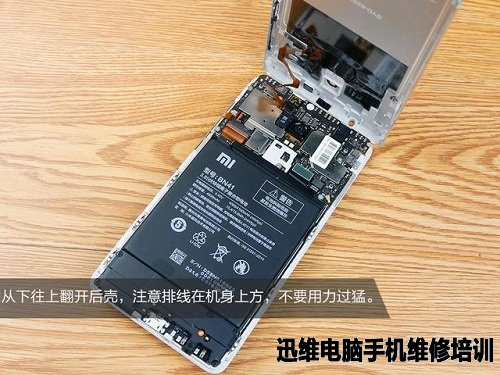

  从下往上翻开后壳,注意排线在机身上方,不要用力过猛。

内外工艺怎么样?红米Note4首发拆机揭开答案
图5 红米Note4首发拆机

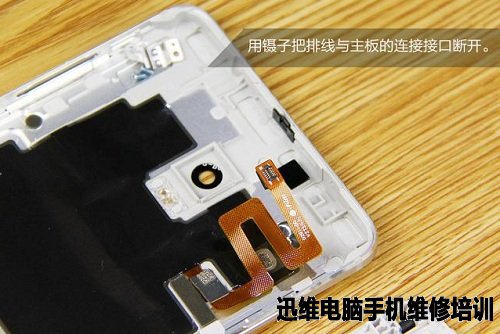

  用镊子把排线与主板的连接接口断开。

内外工艺怎么样?红米Note4首发拆机揭开答案
图6 红米Note4首发拆机

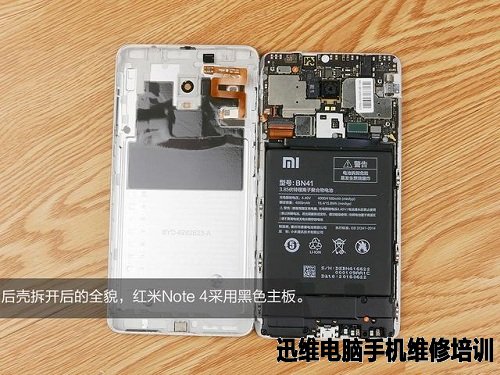

  后壳拆开后的全貌,红米Note4采用黑色主板。

内外工艺怎么样?红米Note4首发拆机揭开答案
图7 红米Note4首发拆机

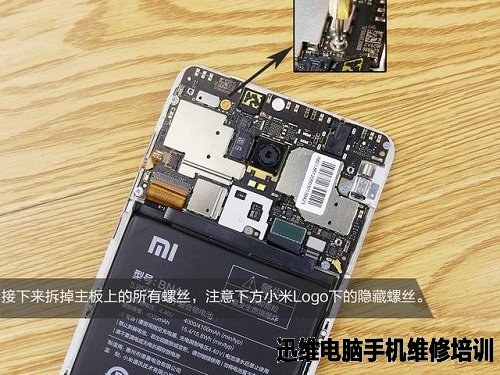

  接下来拆掉主板上的所有螺丝,注意下方小米LOGO下的隐藏螺丝。

内外工艺怎么样?红米Note4首发拆机揭开答案
图8 红米Note4首发拆机

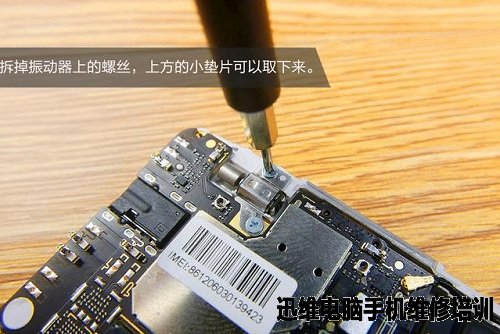

  拆掉振动器上的螺丝,上方的小垫片可以取下来。

内外工艺怎么样?红米Note4首发拆机揭开答案
图9 红米Note4首发拆机

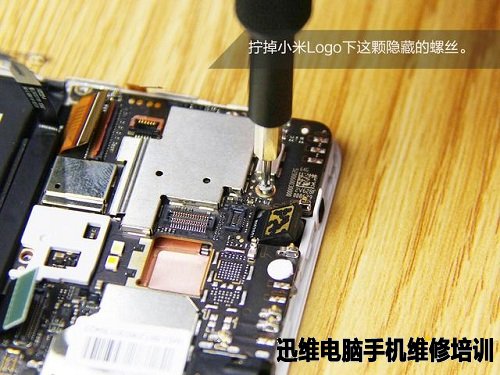

  拧掉小米LOGO下这颗隐藏的螺丝。

内外工艺怎么样?红米Note4首发拆机揭开答案
图10 红米Note4首发拆机

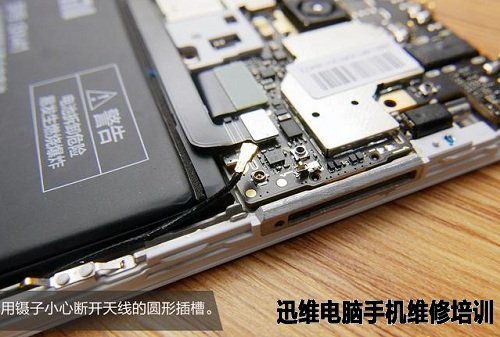

  用镊子小心断开天线的圆形插槽。

内外工艺怎么样?红米Note4首发拆机揭开答案
图11 红米Note4首发拆机

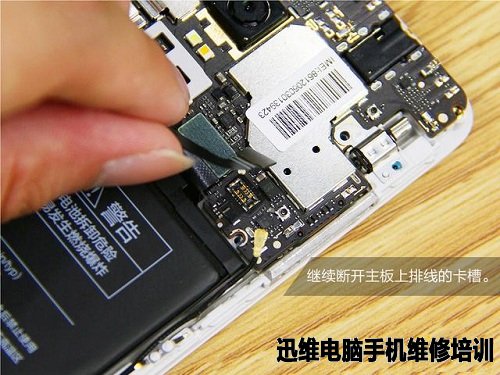

  继续断开主板上排线的卡槽。

内外工艺怎么样?红米Note4首发拆机揭开答案
图12 红米Note4首发拆机

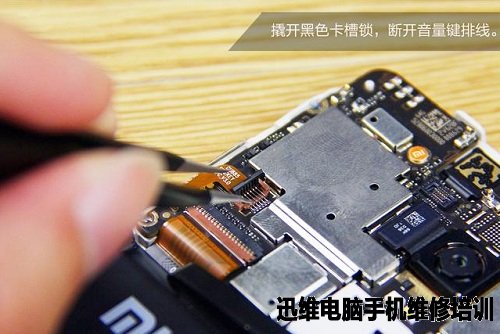

  撬开黑色卡槽锁,断开音量键排线。

内外工艺怎么样?红米Note4首发拆机揭开答案
图13 红米Note4首发拆机

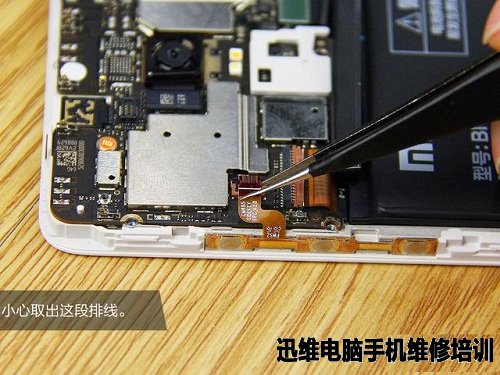

  小心取出这段排线。

内外工艺怎么样?红米Note4首发拆机揭开答案
图14 红米Note4首发拆机

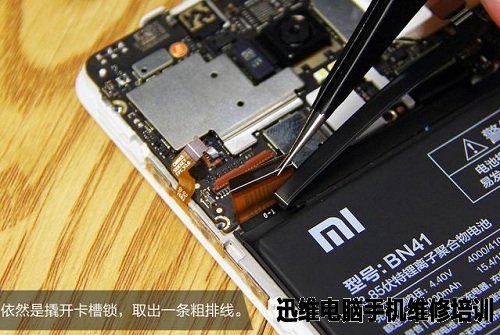

  依然是撬开卡槽锁,取出一条粗排线。

内外工艺怎么样?红米Note4首发拆机揭开答案
图15 红米Note4首发拆机

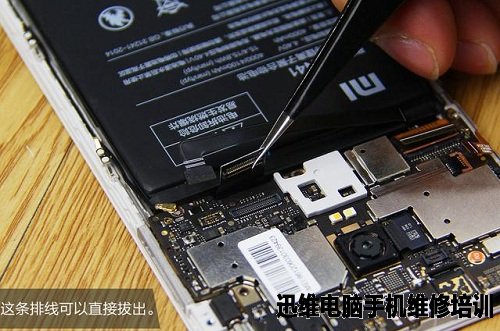

  这条排线可直接拔出。

内外工艺怎么样?红米Note4首发拆机揭开答案
图16 红米Note4首发拆机

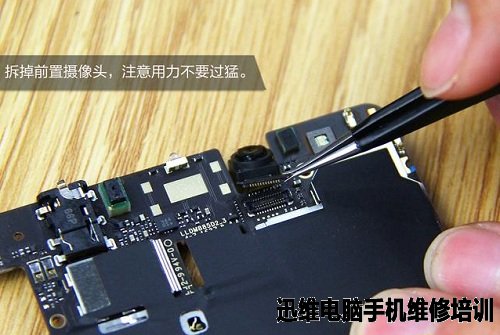

  拆掉前置摄像头,注意用力不要过猛。

内外工艺怎么样?红米Note4首发拆机揭开答案
图17 红米Note4首发拆机

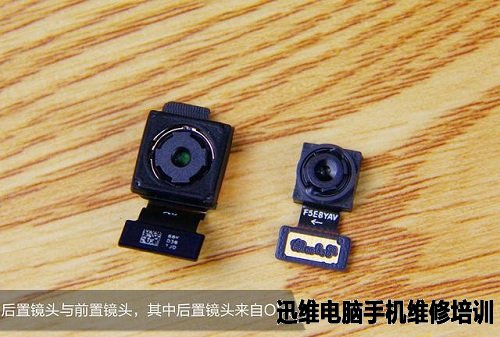

  后置镜头与前置镜头,其中后字镜头来自OV。

内外工艺怎么样?红米Note4首发拆机揭开答案
图18 红米Note4首发拆机

  红米Note4主板一览,整体工艺比较出色,处理器等重要元器件装有屏蔽罩。

内外工艺怎么样?红米Note4首发拆机揭开答案
图19 红米Note4首发拆机

  主板另一侧,贴有大面积的石墨散热片,为Helio X20的散热提供保障。

内外工艺怎么样?红米Note4首发拆机揭开答案
图20 红米Note4首发拆机

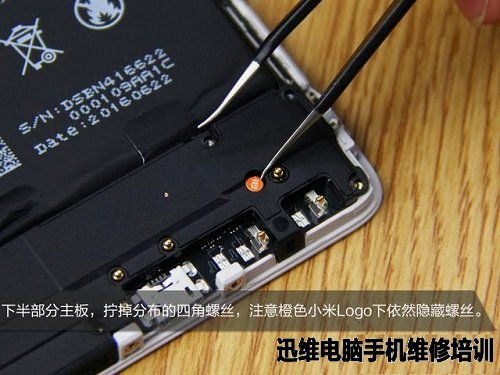

  下半部分主板,拧掉分布的四角螺丝,注意橙色小米LOGO下依然隐藏螺丝。

内外工艺怎么样?红米Note4首发拆机揭开答案
图21 红米Note4首发拆机

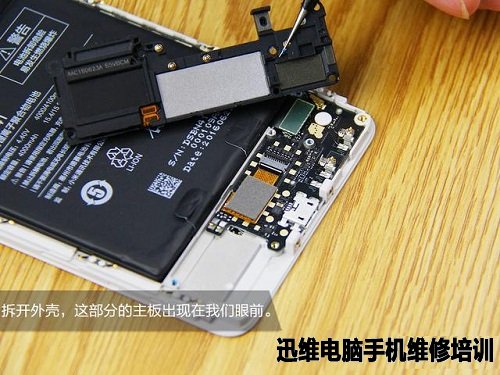

  拆开外壳,这部分的主板出现在我们眼前。

内外工艺怎么样?红米Note4首发拆机揭开答案
图22 红米Note4首发拆机

  整体来说红米Note4的做工还是比较扎实的,拆机难度也比较低,注意在拆后盖时不要用力过猛,注意隐藏螺丝即可安全将整机拆开。

内外工艺怎么样?红米Note4首发拆机揭开答案
图23 红米Note4首发拆机

  红米Note4首发拆机到此结束!
