从拆解看OPPO R5的冰巢散热!

更新时间:2016-10-06 09:50:00

  随着手机处理器技术的高速发展,越来越多四核甚至八核的处理器已经进入用户的视野,而这些SoC也由于多核心和高主频的原因导致温度急剧上升。那么OPPO R5又是怎么解决这个问题的呢?我们一起来看看:

  手机长期在高温的环境中工作,轻则造成手机死机、重启,稳定性降低,重则会加速手机元器件老化。此外,对于现在高频的CPU和GPU来说,高温容易造成降频问题,会使手机性能大幅度下降。

从拆解看OPPO R5的冰巢散热!

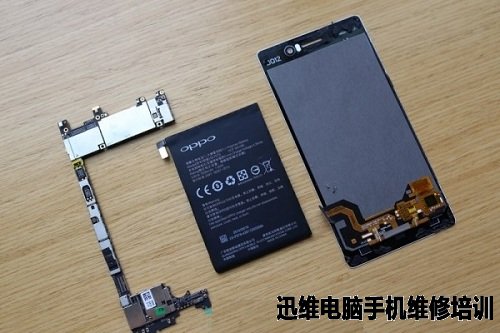

图1 OPPO R5的冰巢散热

  一般手机的解决方法是在需要导热的地方贴上一层石墨片,提高零部件表面的导热效率,石墨片导热系数K>100,导热性能相当优秀,但是由于空气的隔绝,热量从高发热量的芯片传到石墨片上的效率比较低,使手机的热量还是比较集中,不能快速散发出去。

从拆解看OPPO R5的冰巢散热!

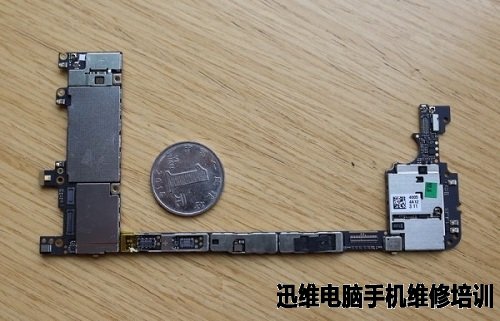

图2 OPPO R5的冰巢散热

  OPPO R5是怎么解决手机内部散热的问题呢?

从拆解看OPPO R5的冰巢散热!
图3 OPPO R5的冰巢散热

  从OPPO官方的介绍来看,冰巢散热的核心是采用了类液态金属材料作为导热介质(导热系数K=3.3),填充了本来芯片和石墨片之间的空气(导热系数K=0.023),使热量迅速传递到手机的骨架上,并通过骨架上的石墨片均匀散开热量。

从拆解看OPPO R5的冰巢散热!
图4 OPPO R5的冰巢散热

  另外,由于导热介质是类液态金属材质,如果直接和SoC等IC接触,会发生短路的问题,R5还采用了单面布板的方式解决这个问题,在主板的一面放置SoC等芯片,另外一面则贴上类液态金属材质的导热片。当手机温度升高以后,类液态金属变成液态,填充主板和中框直接的空隙,从而提升了散热速度。

从拆解看OPPO R5的冰巢散热!
图5 OPPO R5的冰巢散热
从拆解看OPPO R5的冰巢散热!
图6 OPPO R5的冰巢散热
从拆解看OPPO R5的冰巢散热!
图7 OPPO R5的冰巢散热

  R5的主板拆解图。

从拆解看OPPO R5的冰巢散热!
图8 OPPO R5的冰巢散热

  R5拆解图。

从拆解看OPPO R5的冰巢散热!
图9 OPPO R5的冰巢散热

  R5的热量不会集中在一个地方,高温情况下也控制得不错。

从拆解看OPPO R5的冰巢散热!
图10 OPPO R5的冰巢散热

  类液态金属相关属性:

  工作温度:27°C 开始工作,45°C 完成相变由固态变成液态。

  寿命: 3年以上。

  流动性测试:70°C下,测试96小时,不会出现流动或者溢出等问题。

从拆解看OPPO R5的冰巢散热!
图11 OPPO R5的冰巢散热
