三星S8 Plus拆解图文教程


  三星S8Plus机身正面是一块6.2英寸的super AMOLED曲面屏,屏幕上方集成有虹膜识别组件,前置摄像头以及光线距离传感器,3500mAh电池类型,那么这款机器的内部做工究竟如何呢?下面通过对三星S8 Plus拆解来一探究竟吧!

三星S8 Plus
三星S8 Plus

三星S8 Plus拆解方法/过程:

  首先,关机取SIM卡,SIM卡托设计在了机身顶部,这是因为该机支持双卡双待,采用直列式卡托,只有顶部有地方。

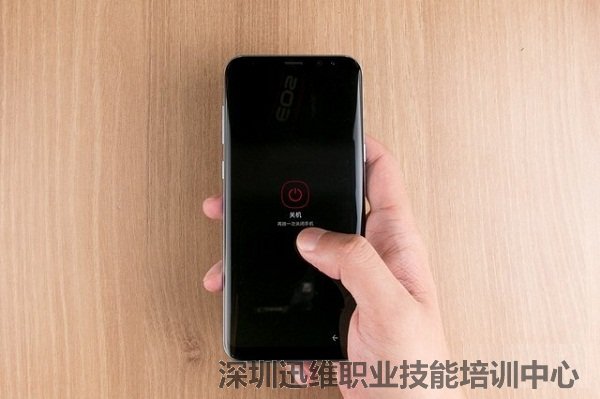

关机

三星S8 Plus

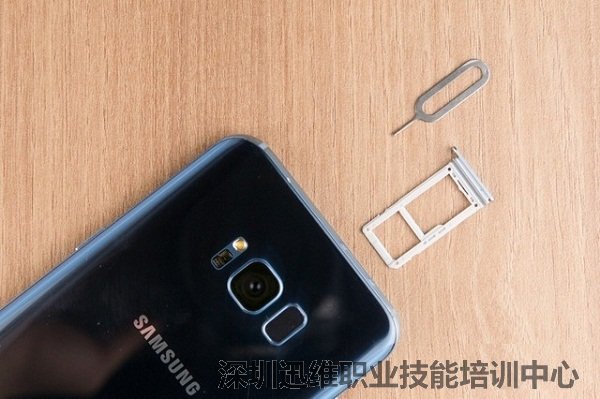

取SIM卡

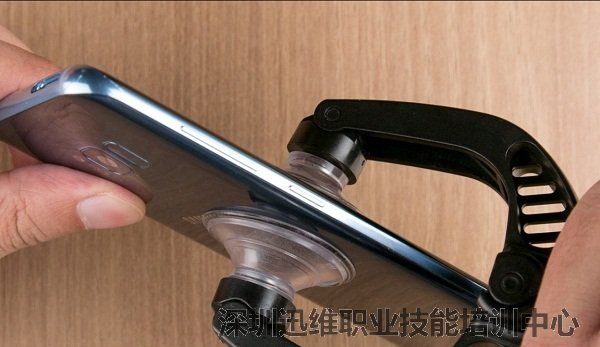

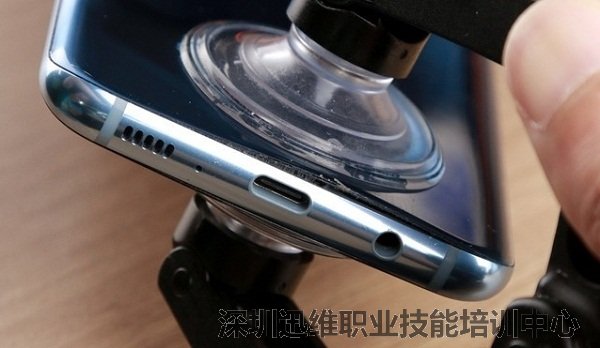

  首先利用吸盘工具尝试掀开背壳,然后再加热背壳,之后再利用吸盘工具将底部掀开一道缝隙。

吸盘工具尝试掀开背壳

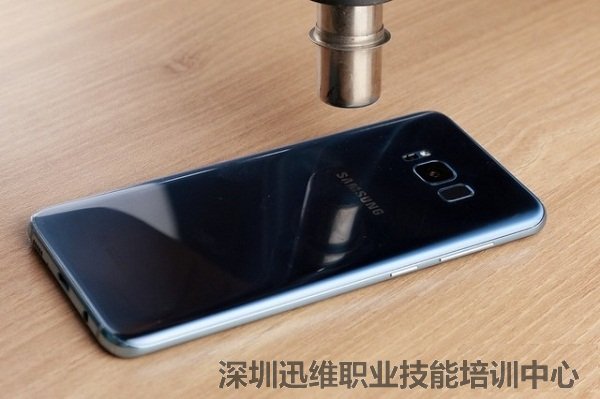

加热背壳

底部掀开一道缝隙

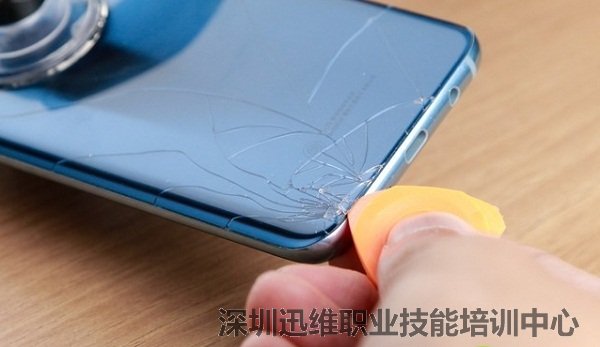

  继续加热底部,准备插入塑料撬片,这时意外发生了,曲面的屏幕真的很易碎,现在屏幕已经是四分五裂的惨样啦!在很复杂的心情下,我终于艰难将背壳分离,好在背壳背部有胶面固定碎裂的玻璃。

三星S8 Plus

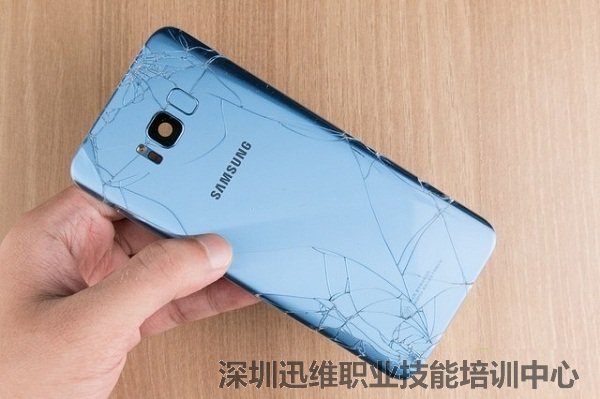

曲面的屏幕真的很易碎


曲面的屏幕真的很易碎

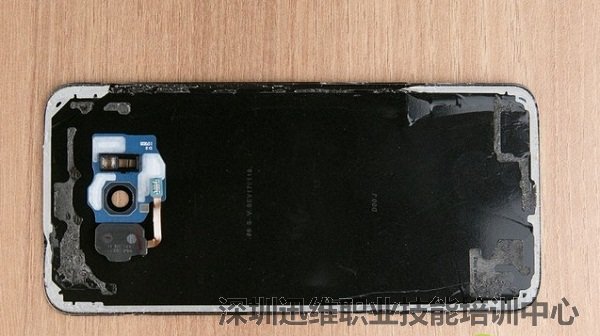

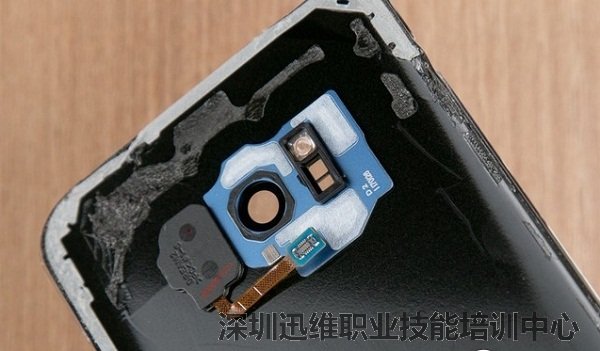

  摄像头模块保护板和指纹识别是集成在背壳上的,后期换背壳的时候需要将它们取下来贴在新的背壳上,比较难拆。

背壳四周有贴有密封胶
背壳四周有贴有密封胶



背壳四周有贴有密封胶

  机身采用S系列从S6开始就采用的黑色工程塑料框架整体固定的方式。


机身采用S系列

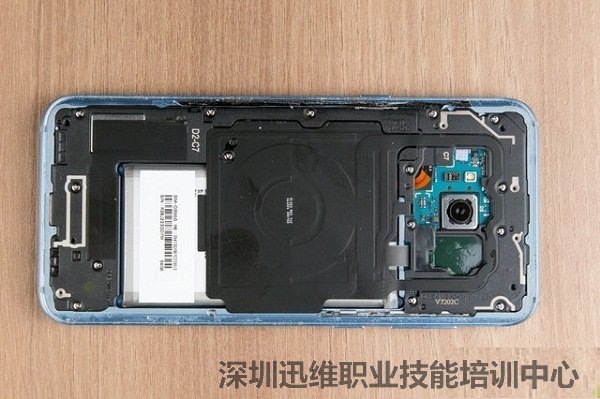

  首先卸取所有能看见的螺丝。

拆下固定螺丝
拆下固定螺丝

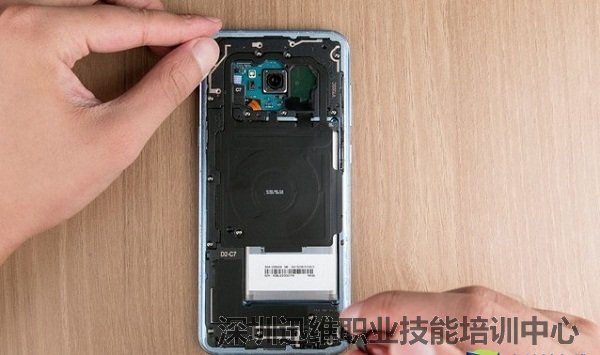

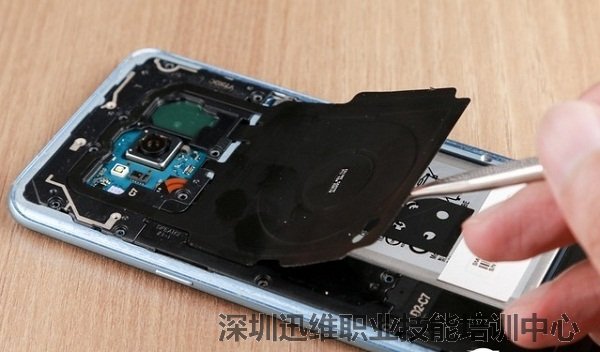

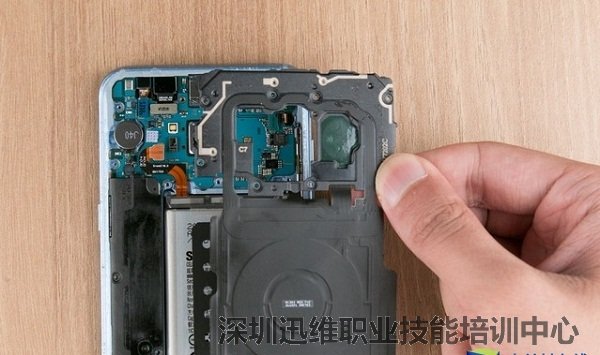

  这里是无限充电线圈,靠上一点还有NFC线圈。


三星S8 Plus拆解

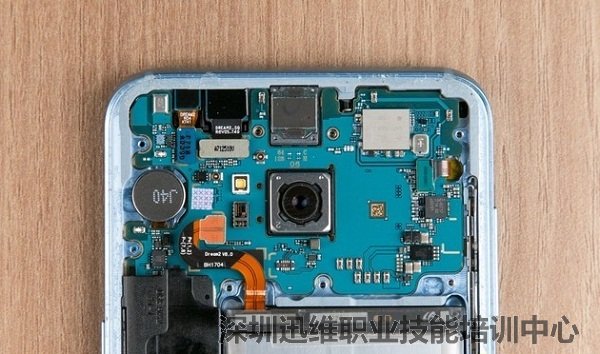

  将顶部盖板取下,顶部的主板利用率不是很高啊,大胆猜测是不是已经为下代的双摄做准备了?


三星S8 Plus拆解


三星S8 Plus拆解

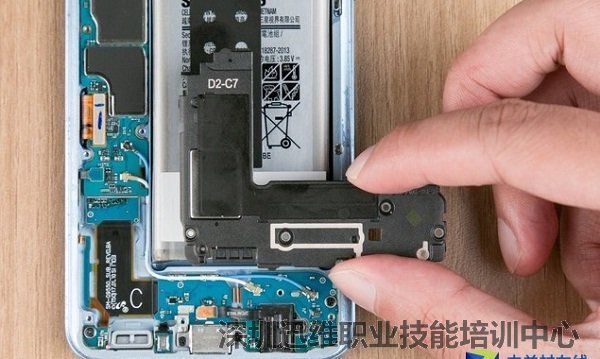

  然后断开电源,取下盖板,卸取中间的盖板,背部有石墨散热贴设计,这里是核心电路,处理器,内存等核心芯片全在这里。卸取底部盖板,其实它集成了底部扬声器。


三星S8 Plus拆解

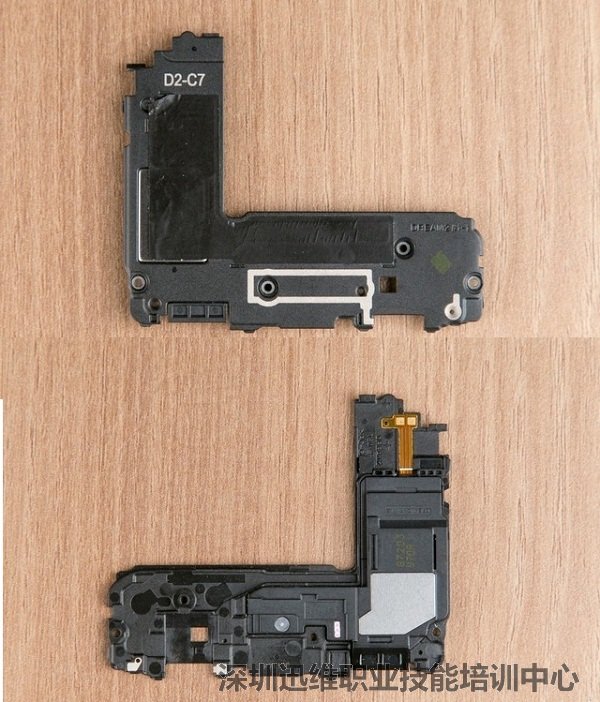

扬声器特写

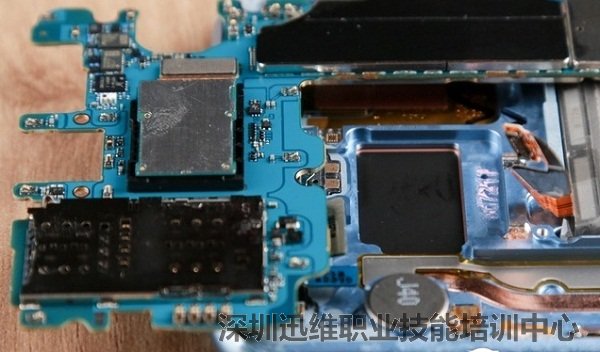

  接下来断开触屏连接器、机身中间的显示屏排线与同轴线,随后便可以取下主板,可以看到主板正面上方虽然面积较大,但有较多空间没利用到,我觉得这有点不应该。

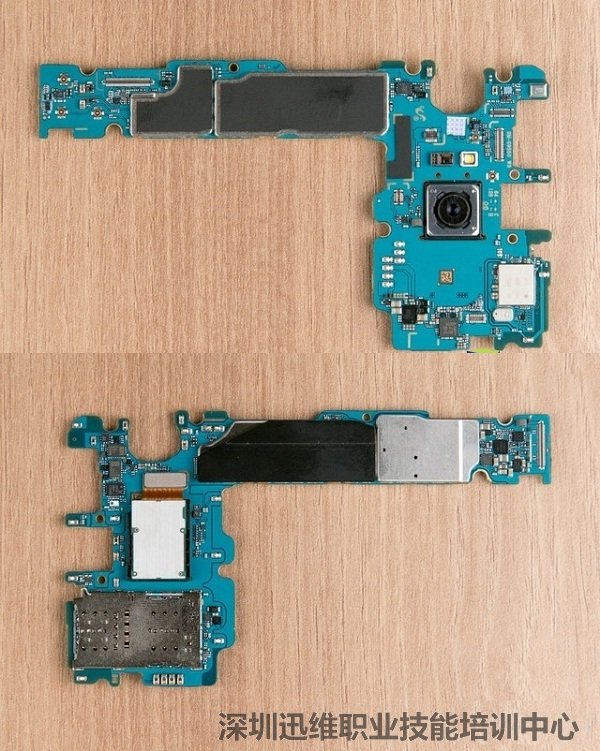

主板特写
主板特写


  卸取主办后可以看到下方的散热设计和独立模块。


散热设计和独立模块

  接下来拆下虹膜识别摄像头、前置摄像头,像素800W,光圈竟然也达到了F1.7,光线距离传感器,听筒,顶部模块全部取出,我们看到为了让后置摄像头不突起,三星已经将中间的框架全部挖空,也就是说后置摄像头的背部直接与屏幕接触。


三星S8 Plus拆解

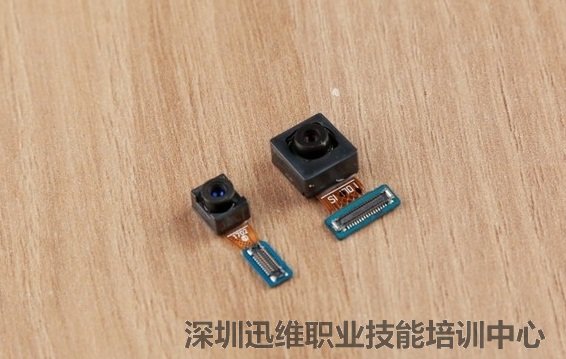

虹膜识别摄像头与前置摄像头特写

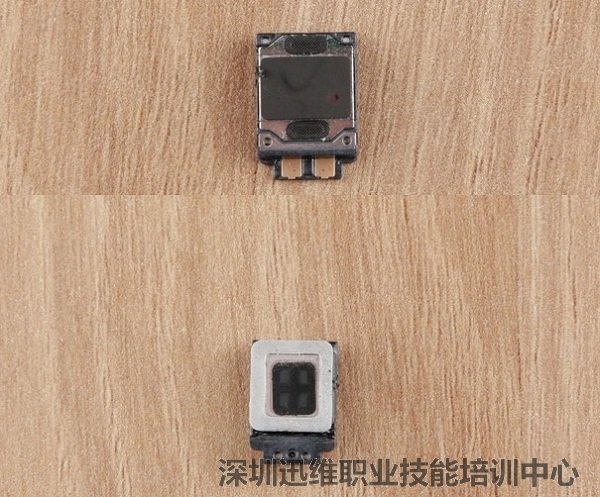

听筒特写

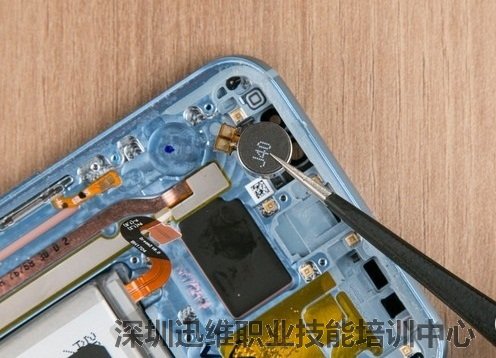

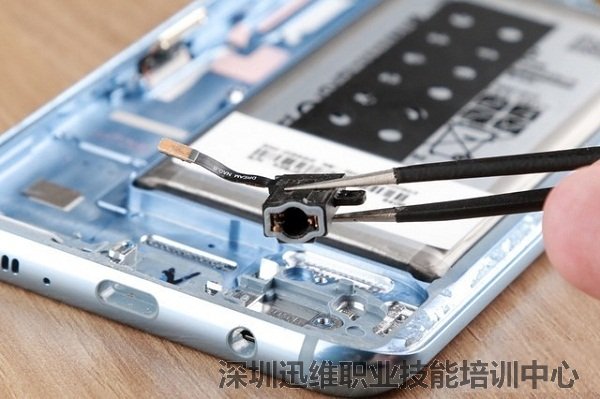

  分离振动器,值得一提的是三星在S8上采用了Z轴线性振动器,不同于苹果的X轴线性振动器。并且三星加入了一块驱动IC专门驱动这块振动器以带来更大的震动感受。

分离振动器
分离振动器

  接下来分离铜导管散热器。


分离铜导管散热器

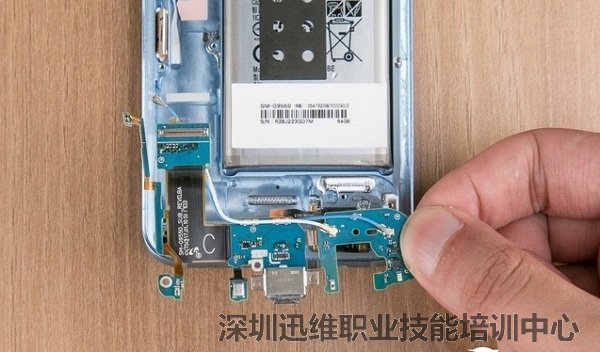

  之后取下底部的数据接口PCB,小心掀开FPC,接口部位慢慢拔出,取下。


三星S8 Plus拆解

  耳机接口独立设计,拔出来后可见顶部的密封橡胶。


耳机接口独立设计,拔出来后可见顶部的密封橡胶

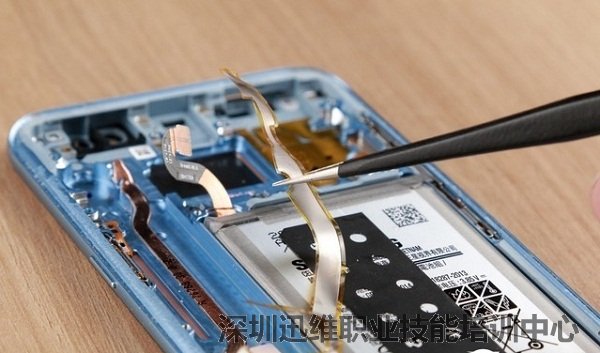

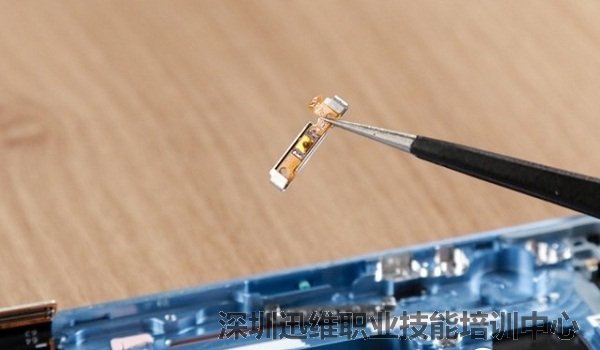

  在卸取电源键模块的时候又发生了意外,由于拔出来需要用力,一不小心就会将FPC扯断,不过还好,淘宝上18块钱就可以买到,换上照常用。


三星S8 Plus拆解

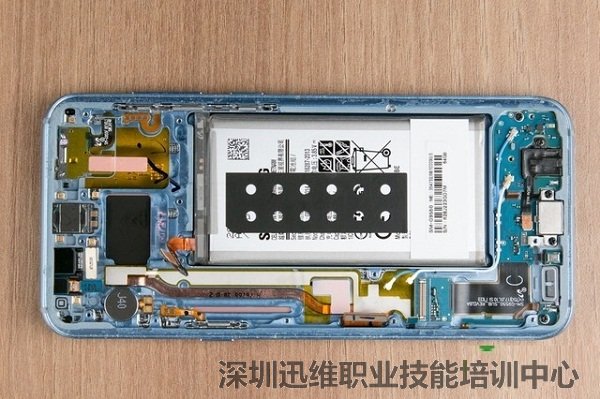

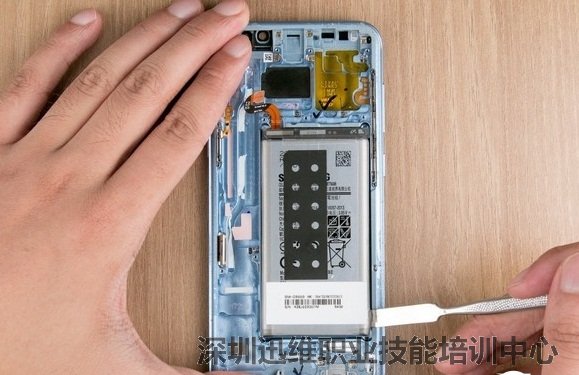

  现在机身上就剩下电池模块了,然而我并不觉得快大功告成了,因为这枚电池没有快拆设计,只能微暴力卸去,背面就是屏幕,拆解一定要小心不要伤到屏幕。

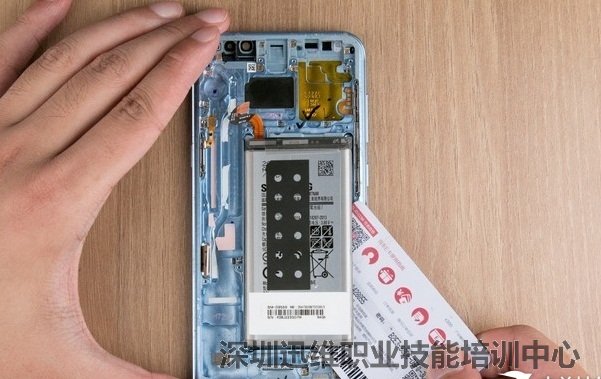

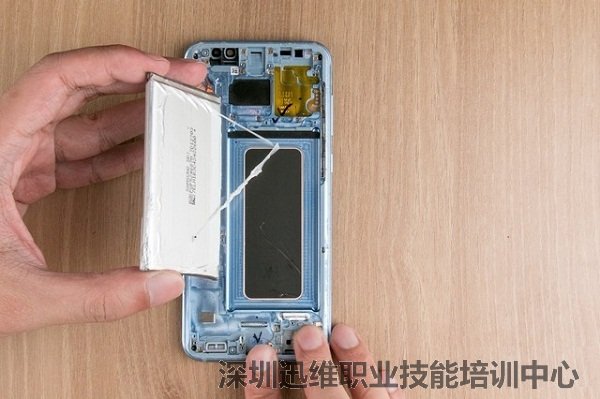

拆解电池
拆解电池

拆解电池
拆解电池

拆解电池
三星S8 Plus拆解

  电池是越南制造的,背面看到了电池供应商是三星SDI,不知ATL在去年的事件后是否还和三星有合作。

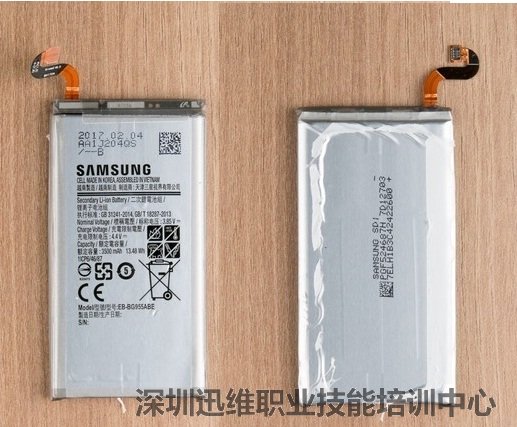

电池特写

  拆解到这里,基本就完成了,下面附上三星S8 Plus拆解全家福!

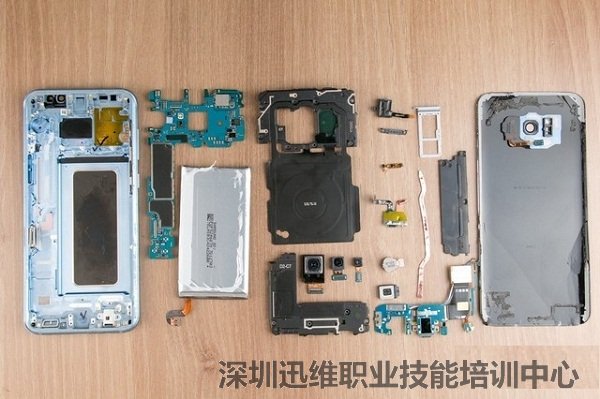

三星S8 Plus拆解全家福
