OPPO智能手机R7拆机VS装机大分析

更新时间:2015-12-08 13:38:52

  OPPO智能手机R7近期在人群中波动比较大,因其800万的像素前置摄像头和一颗1300万像素后置摄像头。在手机中闪闪发光。OPPO智能手机R7采1080psuperAMLOEDPINGMU ,搭载MT6752八核处理器(电信版为骁龙615),内置3GB内存和16GB机身存储空间使其在手机中褶褶发光。仅从配置来看OPPO智能手机R7价格碎不亲民,但是价高,做工用料更当突出,下面我们来看看OPPO智能手机R7真机拆解吧!

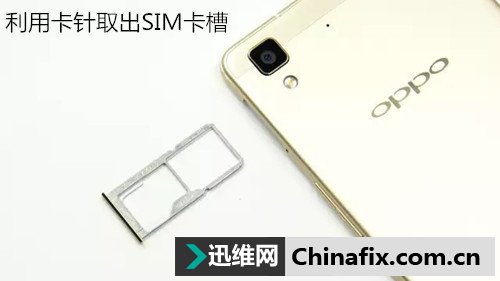

  1、利用卡针取出SIM卡槽


OPPO智能手机R7拆机VS装机大分析

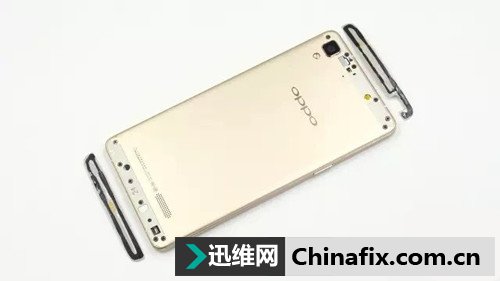

  2、风枪调至150度,对手机背面顶部和底部分别加热1分钟,用薄的金属撬棒便能拆下两个塑料挡板。我们发现 OPPO智能手机R7明面上没有一颗螺丝,所以只有这两个塑料挡板可以下手,猜到它应该是通过封胶固定,螺丝则隐藏在下面。

OPPO智能手机R7拆机VS装机大分析

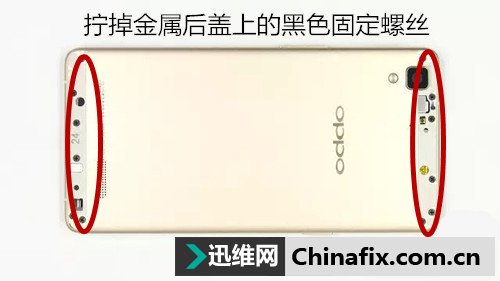

  3、拧掉金属后盖上的黑色固定螺丝。

OPPO智能手机R7拆机VS装机大分析

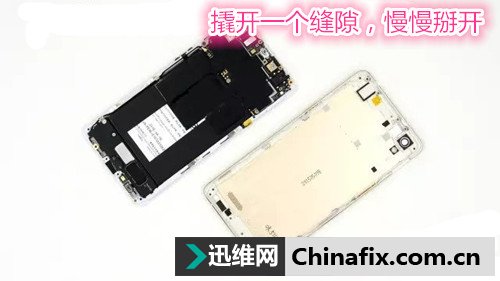

  4、按理说,将 OPPO智能手机R7拧下螺丝后盖就能轻松拿下来了,但屏幕总成和后盖之间却没有任何松动。正如之前提到的那样,它的契合方式跟HTC M9非常相似,完全是通过卡扣将两部分套嵌在一起,需要先从顶部撬开一个缝隙,然后一点点掰开卡扣。

OPPO智能手机R7拆机VS装机大分析

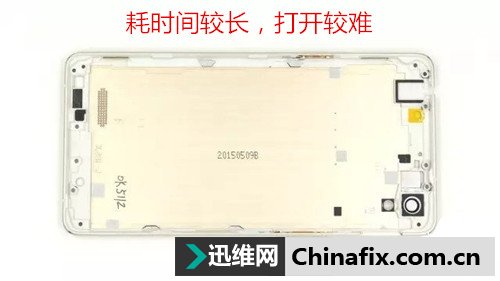

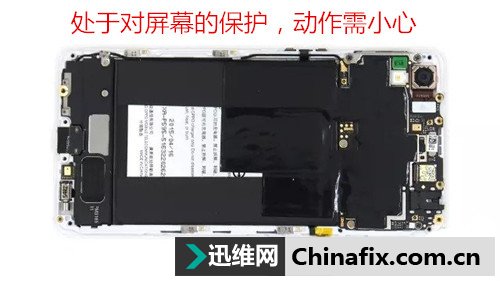

  实际操作过程中,这个步骤耗时是最长的,一方面是因为扣得比较紧,很难处理,另一方面则是出于对屏幕保护的考虑,不敢过于用力。

OPPO智能手机R7拆机VS装机大分析

OPPO智能手机R7拆机VS装机大分析

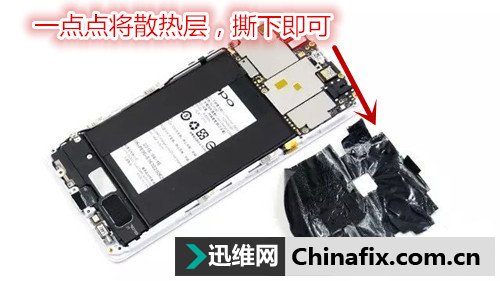

  5、类似黑色贴纸的部分是散热层,将它一点点撕下来即可。

OPPO智能手机R7拆机VS装机大分析

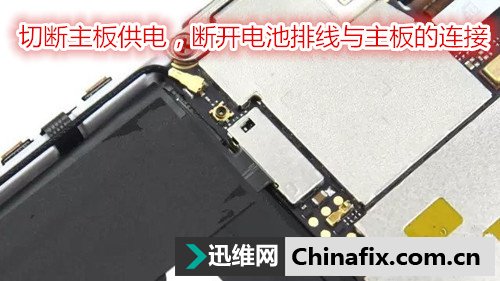

  6、对于这种内置电池的手机来说,在更进一步拆机之前,首先要做的就是切断主板供电,也就是断开电池排线与主板的连接,而正是在这个细节,我们发现了OPPO智能手机R7的用心之处。

OPPO智能手机R7拆机VS装机大分析

  一般来说,电磁排线与主板连接会有两种形式,一种是简单的插上排线,这是大多数手机采用的放法,另外一种是用螺丝和金属片固定遮盖住这一排线连接处。

OPPO智能手机R7拆机VS装机大分析

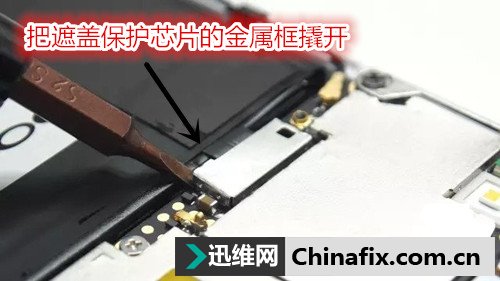

   OPPO智能手机R7则是用了另一种方式,它给这部分排线接口专门设计了一个金属框和屏蔽罩,像遮盖保护芯片一样,保护这个排线接口,而且相比螺丝固定,拆机也更为简单,这是之前手机中从未见到过的。

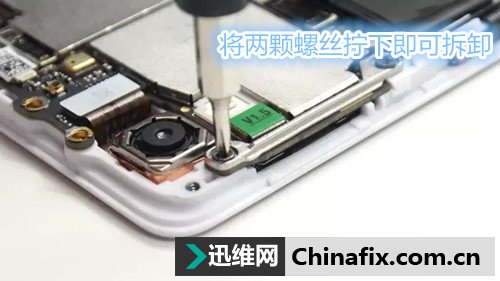

  7、在OPPO智能手机R7SIM卡槽上方有一个金属件压着主板,将两颗螺丝拧下便可拆卸。

OPPO智能手机R7拆机VS装机大分析

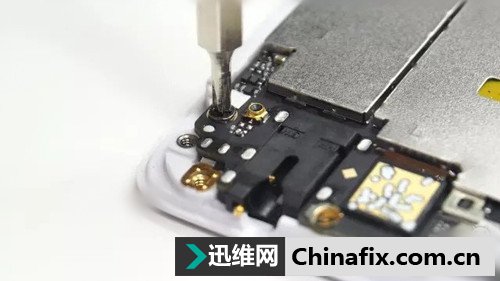

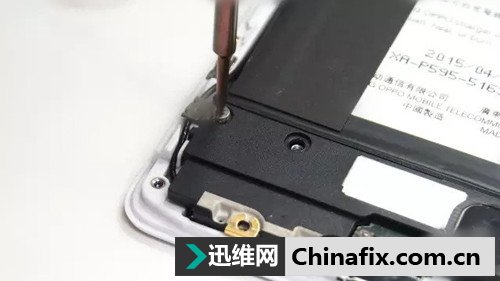

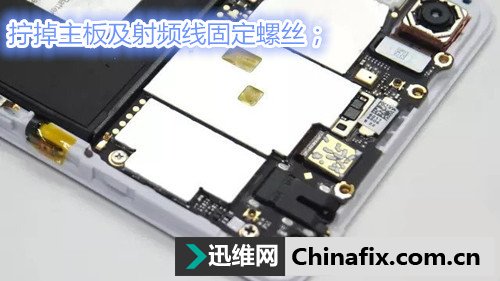

  8、拧掉主板及射频线固定螺丝。

OPPO智能手机R7拆机VS装机大分析

OPPO智能手机R7拆机VS装机大分析

OPPO智能手机R7拆机VS装机大分析

OPPO智能手机R7拆机VS装机大分析

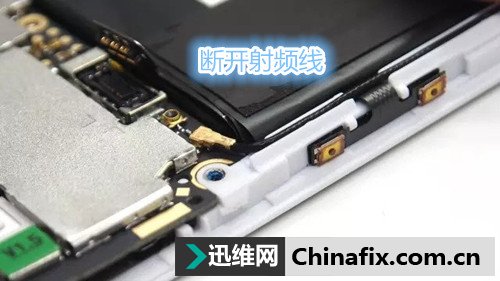

  9、断开射频线。

OPPO智能手机R7拆机VS装机大分析

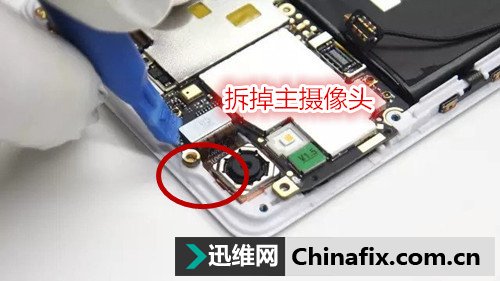

  10、拆掉主摄像头。

OPPO智能手机R7拆机VS装机大分析

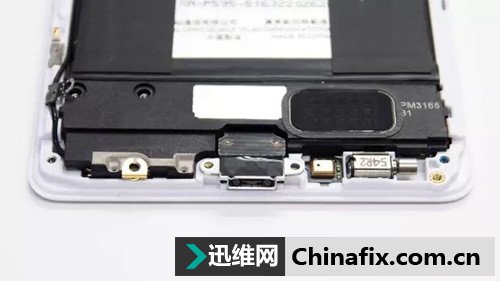

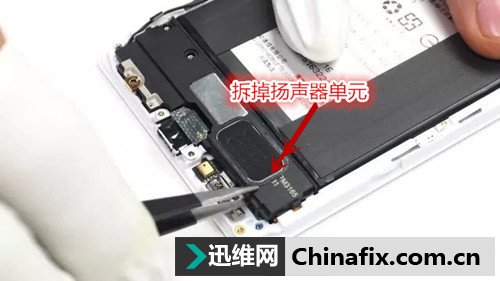

  11、拆卸扬声器单元。

OPPO智能手机R7拆机VS装机大分析

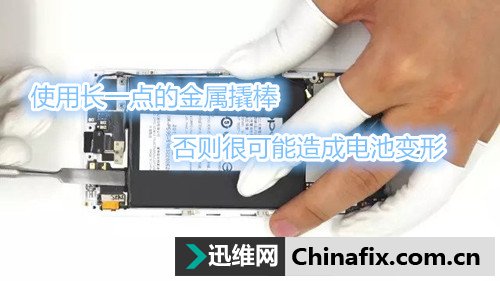

  12、其实最开始是不准备拆卸电池的,因为这种相对比较薄的手机,在拆完电池之后,都很难复原,手机多会出现缝隙。但考虑到主板背面连接的两条软性印刷电路都压在电池下,我们最终还是决定拆掉电池,注意,这一步需要使用长一点的金属撬棒,否则很可能造成电池变形,下面的封胶虽然不是很黏,但面积很大。

OPPO智能手机R7拆机VS装机大分析

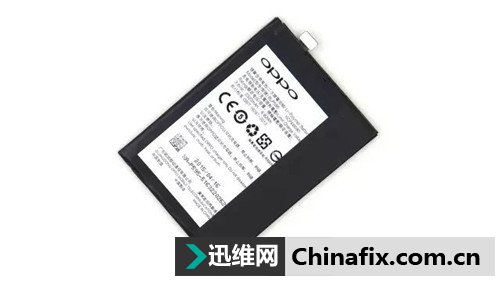

  13、电池的容量为2320mAh,对超薄机来说算是比较大的了。

OPPO智能手机R7拆机VS装机大分析

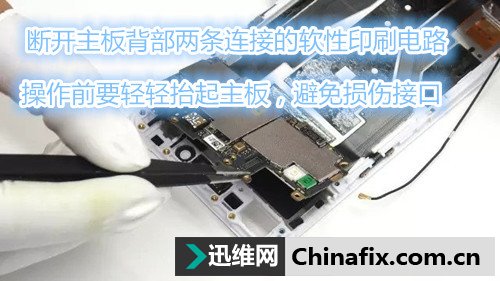

  14、断开主板背部两条连接的软性印刷电路,操作前要轻轻抬起主板,避免损伤接口。

OPPO智能手机R7拆机VS装机大分析

OPPO智能手机R7拆机VS装机大分析

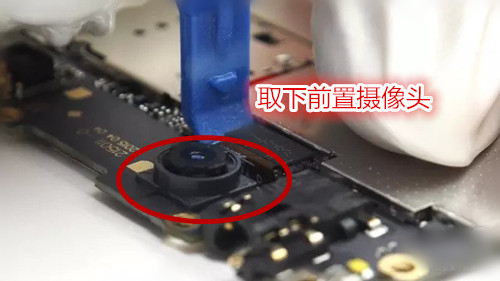

  15、取下 OPPO智能手机R7前置摄像头。

OPPO智能手机R7拆机VS装机大分析

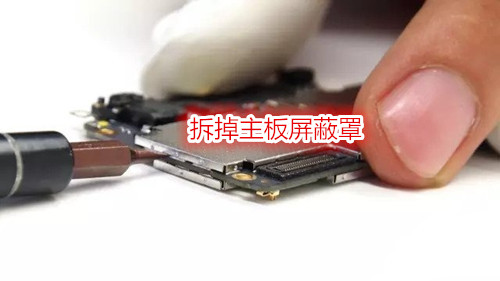

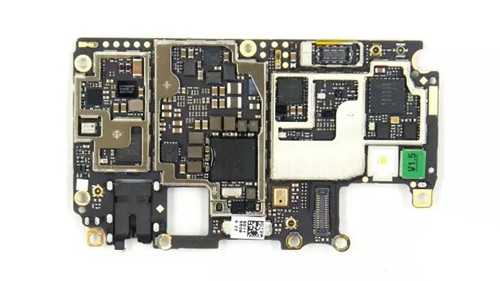

  16、拆卸OPPO智能手机R7主板屏蔽罩。

OPPO智能手机R7拆机VS装机大分析

OPPO智能手机R7拆机VS装机大分析

OPPO智能手机R7拆机VS装机大分析

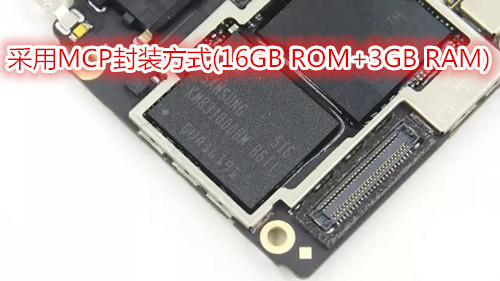

  17、三星KMR31000BM-B611 EMMC芯片,采用MCP封装方式(16GB ROM+3GB RAM)。

OPPO智能手机R7拆机VS装机大分析

  18、移动4G版OPPO智能手机R7采用了联发课MT6752V八核处理器,主频为107GHZ。

OPPO智能手机R7拆机VS装机大分析

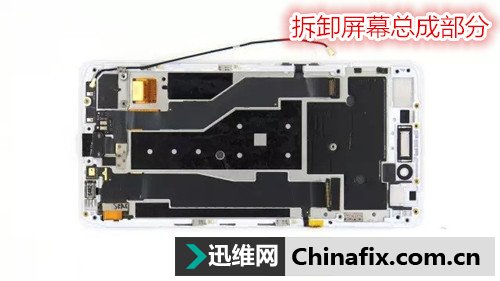

  19、拆卸下来的屏幕总成部分。

OPPO智能手机R7拆机VS装机大分析

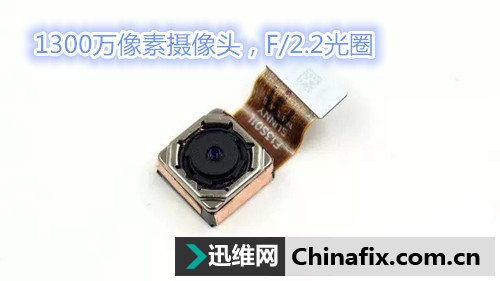

  20、1300万像素摄像头,F/2.2光圈。

OPPO智能手机R7拆机VS装机大分析

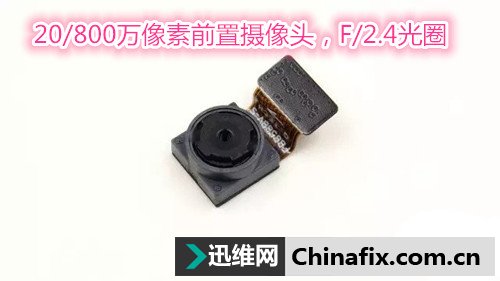

  21、800万像素前置摄像头,F/2.4光圈。

OPPO智能手机R7拆机VS装机大分析

OPPO智能手机R7拆机VS装机大分析

OPPO智能手机R7拆机VS装机大分析

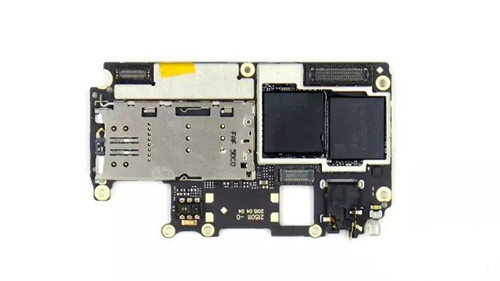

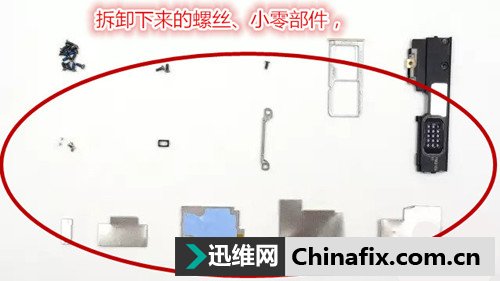

  22、OPPO智能手机R7拆机主要难度来自于外壳,先是螺丝比较隐蔽,没有类似风枪的工具,很难打开,而且过程中对于手上的力度和经验要求比较高,稍有不慎都可能对手机造成损伤,导致之后无法完美复原。在解决了前面的问题之后,难度就没有那么大了,OPPO智能手机R7内部结构并不是很复杂,层级也相对单一,元器件排布非常规整,打开后盖内部基本一目了然。可以看到,该机主板并不是很大,但集成度非常高,所有核心芯片、零部件都在上面,基本上没有剩余空间。

OPPO智能手机R7拆机VS装机大分析

  OPPO智能手机R7主要难度来自于他的手机后壳,螺丝隐蔽、若无热风枪之类的工具,很难将其打开。并且该机零部件很多,所以装起来较麻烦,相对拆机而言,装机似乎很简单。有了之前的经验,操作起来也就轻松多了。相信看完以上内容的你,对OPPO智能手机R7充满的好奇已经被填充上了,有同款手机的你如果手机出毛病后,也许可以拆开手机一探究竟,不过提前说好,坏了可不准找我啊 吼吼!
