图六联想智能手机Vibe Shot拆解

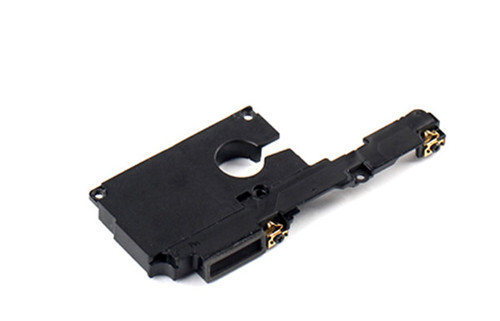

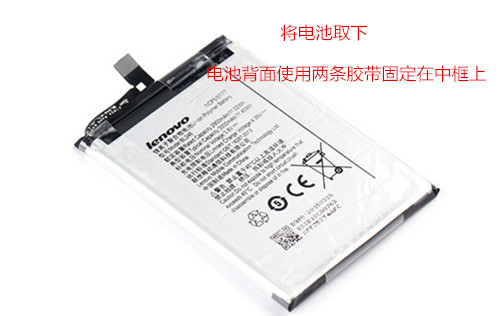

　　拿下扬声器模块后先将电池取下， 3000mAh容量的聚合物锂电池，电池背面使用两条胶带固定在中框上。


图七联想智能手机Vibe Shot拆解

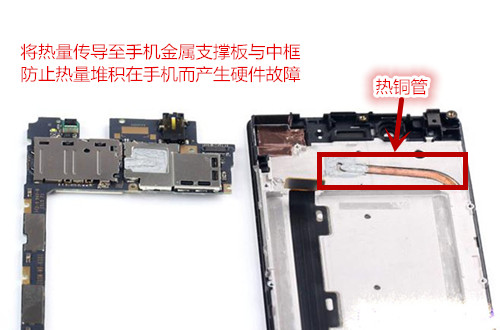

　　拆下联想智能手机vibe shot主板后，发现在内支撑板上有一条散热铜管，虽然在索尼的Xperia Z2，Z3，Z3+等机器上都使用过这种散热铜管，但在国产手机上还是比较少见的。散热铜管的作用主要是通过导热管把热量传导至手机的金属支撑板和中框上，有效防止热量堆积在手机内部而产生硬件故障。处理器一般是发热量比较大的芯片，所以此散热铜管铜管顶部对应的正好是处理器芯片的屏蔽罩位置，并且此位置上还使用了大量的散热硅胶。


图八联想智能手机Vibe Shot拆解

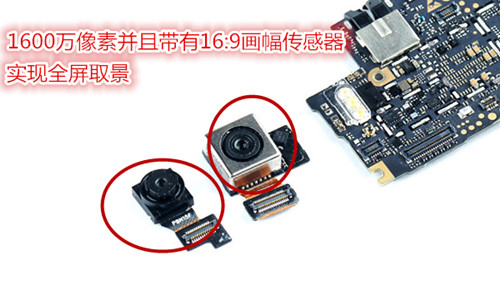

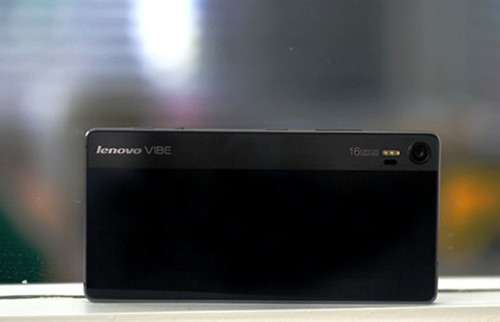

　　拍照是联想智能手机vibe shot的主打功能，在宣传初期联想曾称之使用的全画幅传感器到底又是什么？原来是因为在一般的智能手机甚至主打拍照的手机里，摄像头的画幅都是4:3的，但是屏幕一般都是 16:9的比例，这样的情况下，摄像头画幅的比例与屏幕的比例明显不搭。联想智能手机VIBE Shot的后置摄像头使用三星生产的1600万像素并且带有16:9画幅传感器，这样就可以在1600万像素全开的情况下实现全屏取景，所以说它是1600万16:9全像素传感器要更为准确。联想智能手机VIBE Shot的后置摄像头拥有6P镜头，还配备了蓝宝石保护镜片，三色温LED补光灯以及红外辅助对焦传感器并支持OIS光学防抖。
