vivo X6真机拆解 告诉你要不要买

更新时间:2015-12-14 10:41:30

  11月30日发布的 vivo X6 手机配置相当强悍,全金属机身、十核处理器、4GB的运行内存、1GB独立显存、3D touch功能、2K显示屏、指纹识别、支持HiFi音质,以及2498元的售价,堪称同等价格手机中最具性价比的机型之一。那么vivo X6的内部做工如何,稳定性是否可靠,下面我们进行真机拆解一探究竟!

vivo手机拆机

  Step 1:取出「SIM卡托」

vivo手机拆机


  ▲取出位于机身左侧的「SIM卡托」。
  vivo X6 的卡针孔位在机身上,在机身内部有「SIM 卡托」的弹簧。

vivo手机拆机

  一体成型的铝合金卡托,没有采用铝合金卡托帽加粉末冶金托盘的结构设计。
  Step 2:拆卸后盖

vivo手机拆机


  ▲拧下底部2颗T6型螺丝。

vivo手机拆机

vivo手机拆机

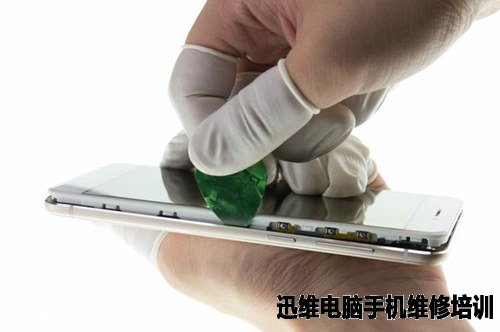

  ▲经过我们 ZEALER | FIX 工程师仔细研究,最后从 Micro USB 接口一侧,用吸盘加上撬片打开一条缝隙,接着再用撬片加上撬棒沿四周撬开后盖;注意在拆解过程中不要损伤到「侧键 FPC」。

vivo手机拆机

  在这里,ZEALER | FIX 的工程师再三强调,vivo X6 的后盖虽然使用螺丝加扣位的方式固定,但自己动手拆卸的难度是相当大的,若需要维修售后,建议用户使用官方服务。
  Step 3:主板断电

vivo手机拆机

vivo手机拆机

  ▲取下固定钢片处的螺丝,摘下固定钢片。

vivo手机拆机


  ▲断开电池 BTB(Board to Board,板对板连接器)。
  Step 4:拆卸主板

vivo手机拆机



  ▲取下固定钢片处的2颗螺丝,拆下固定钢片。

vivo手机拆机


  ▲断开主板上的 BTB 和「RF 连接头」(射频天线连接头)。

vivo手机拆机


  绿色方框:「侧键 FPC」BTB
  蓝色方框:电池 BTB
  黄色方框:「主 FPC」BTB
  红色方框:「屏幕 & 触控」BTB

vivo手机拆机


  ▲取下固定主板的螺丝。

vivo手机拆机


  vivo X6 在主板处一共用了11 颗大小相同的银色螺丝,注意有一颗螺丝在易碎标签下。

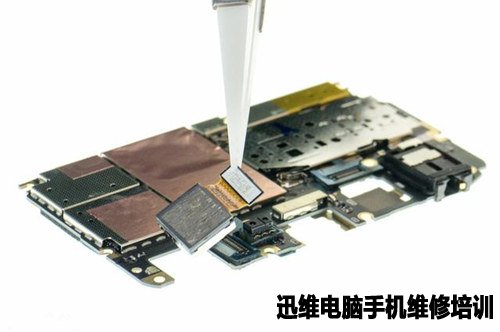

  ▲从屏幕一侧稍微加热「后 CAM」(后置摄像头)处,拆下主板。

vivo手机拆机

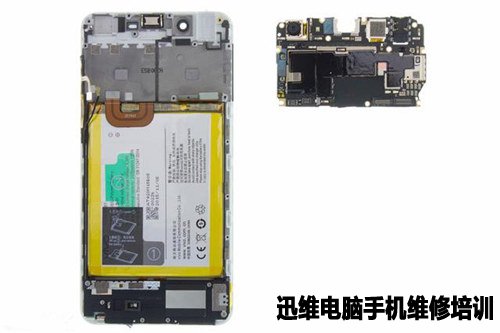

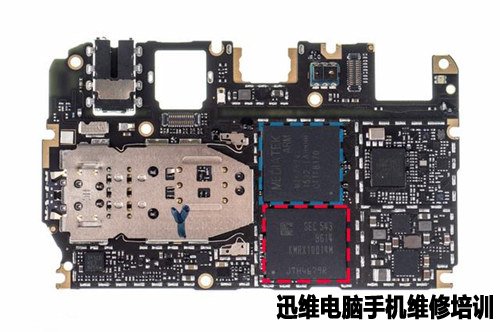

  蓝色方框 SOC:MTK MT6752v
  红色方框 RAM & ROM:Samsung 4GB RAM & 32 GB ROM

vivo手机拆机

  绿色方框 POWER:MT6325V & MT6311P
  黄色方框 HiFi:AK4375A

vivo手机拆机


  Step 5:拆卸听筒、「前 CAM」、「后 CAM」




  ▲取下听筒。




  听筒没有用双面胶固定,泡棉胶放置在屏幕支架上,拆下后可以复原。

vivo手机拆机


  ▲撬起「前 CAM」BTB,取下「前 CAM」。

vivo手机拆机

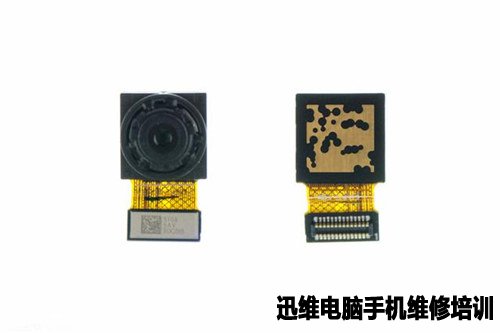

  「前 CAM」:800W 像素

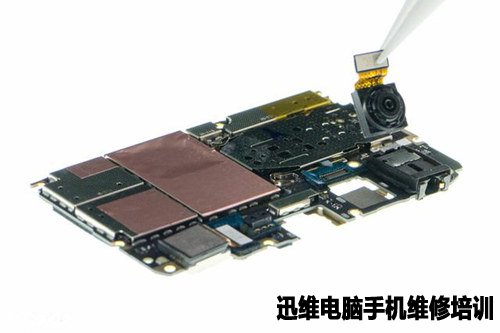

  ▲撬起「后 CAM」BTB,取下「后 CAM」。

vivo手机拆机


  「后 CAM」:1300W 像素
  「后 CAM」背面有用导电胶布在屏幕组件一侧,所以需要在拆下主板前稍微加热。
  Step 6:拆卸电池

vivo手机拆机

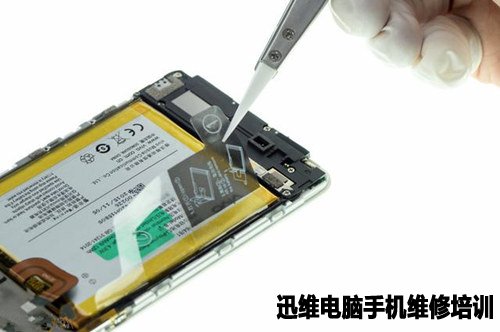

  ▲揭起第一层透明薄膜后,抓住手柄位的胶带,向上提起可轻松取下电池。

vivo手机拆机

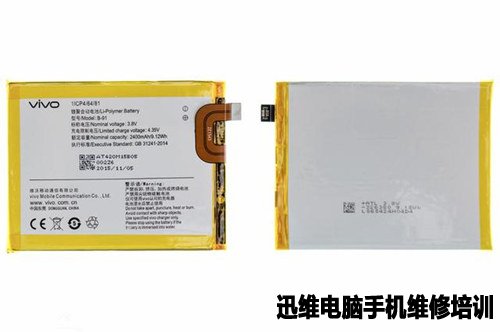

  电池容量为 2400mAh,电源适配器的输出规格为 5V/2A 或 9V/2A。
  Step 7:拆卸「喇叭BOX」、「主 FPC」

vivo手机拆机

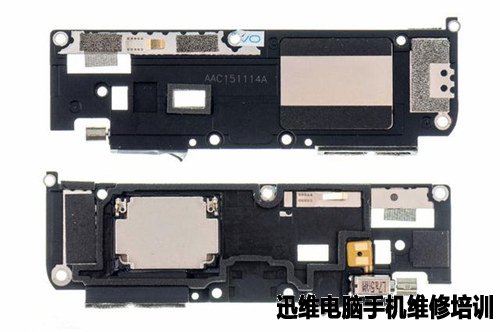

  ▲取下「喇叭 BOX」上的螺丝后,既将其轻松取下。

vivo手机拆机


  此处一共有 1 + 7 颗螺丝,其中红色圆圈标注的螺丝比其余更为细长,绿色圆圈标注的螺丝与主板处大小一致。

vivo手机拆机

  振动马达固定在「喇叭 BOX」上。
  Step 8:拆卸「主 FPC」、「屏幕 & 触控 FPC」

vivo手机拆机


  ▲拆下同轴线。

vivo手机拆机

  ▲取下天线小板处的螺丝。

vivo手机拆机


  ▲摘下天线小板。

vivo手机拆机


  ▲断开「屏幕 & 触控 FPC」的 BTB。


vivo手机拆机

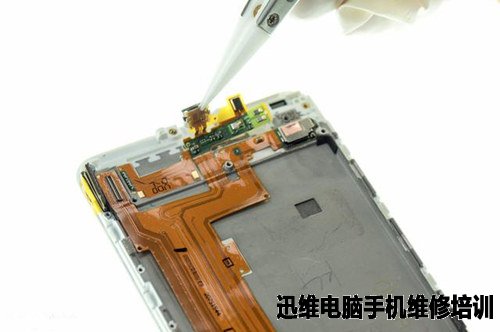

  ▲从屏幕一侧加热「屏幕 & 触控」BTB 处后,挑起 Micro USB 接口。

vivo手机拆机

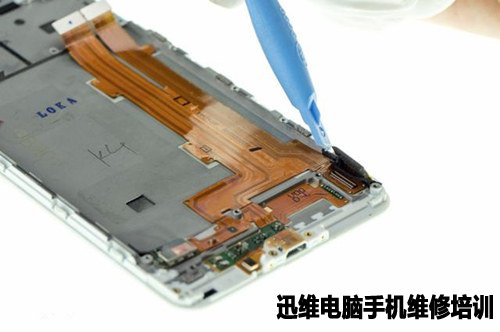

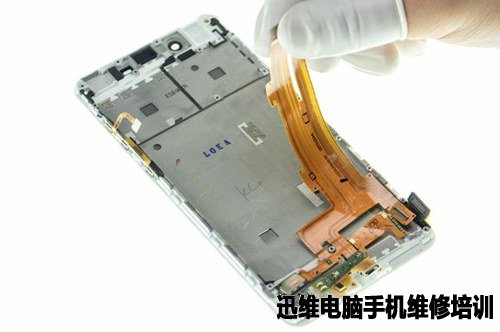

  ▲拆下「主 FPC」、「屏幕 & 触控 FPC」。




  Step 9:拆卸「指纹识别模块」

vivo手机拆机


  vivo X6 的金属后盖采用了纳米注塑工艺,在内侧有一圈塑料的卡扣,但因后壳中框为金属,导致实际很难拆卸。

vivo手机拆机


  ▲取下「指纹识别模块」处的 4 颗螺丝。
  此处的 4 颗螺丝更小,与其余螺丝不同。

vivo手机拆机

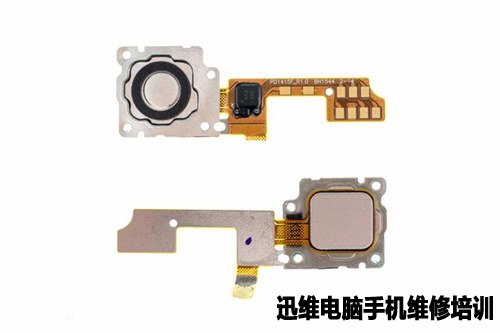

  ▲从后盖一面加热后,拆下「指纹识别模块」。

vivo手机拆机


  与红米Note 3 的「指纹识别模块」采用泡棉胶固定的方式不同,vivo X6 用了螺丝 锁钢片固定,在固定钢片朝向主板一面还有一圈泡棉。
vivo手机拆机

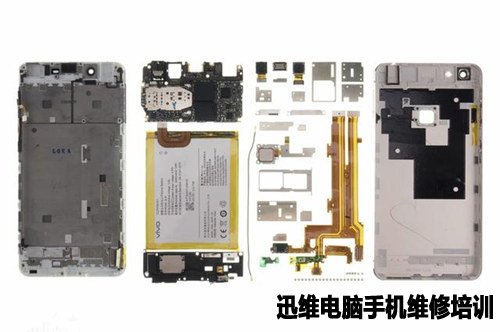

  通过拆解发现,vivo X6的配置无疑将是今年顶级旗舰水平,无论在手感、观感,还是质感方面都交出了一份不错的成绩单。对于初次涉猎这种设计的产品来说,vivo X6让人感到满满的诚意。
