中兴智能手机Axon天机拆机图文并茂

更新时间:2015-12-17 11:31:36

  中兴智能手机Axon天机是中兴在北美市场研发的一款中高端机型,一体式的金属机身设计,外观造型独特,中兴智能手机Axon针对于高端商务人群而问世的。中兴智能手机Axon硬件参数为:高通810八核处理器(MSM8994),主频2.0GHz,Adreno 430 GPU,4GB RAM,32GB机身存储,Android5.1系统。该机采用大猩猩玻璃的5.5寸2K分辨率屏幕,像素密度534 PPI。电池容量3000毫安时,支持快充功能。由里到外的透彻研究介绍,外貌介绍特写挑战视觉,金属机身的“五脏”探索开始

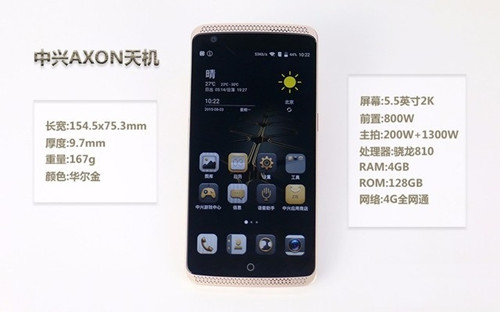

  1、上述介绍过的这款中兴智能手机Axon机身规格为厚度9.7mm,屏幕尺寸为5.5英寸,并且搭载了very god的硬件配置

中兴智能手机Axon天机拆机图文并茂
图一中兴智能手机Axon天机拆机

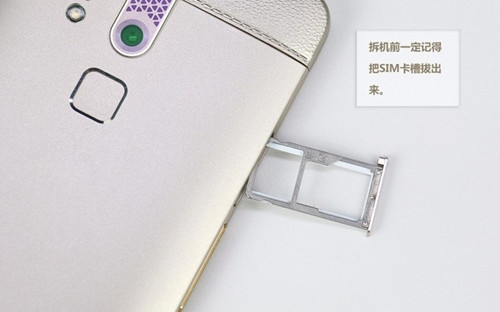

  2、正式来看看中兴智能手机Axon“五脏”是怎样安排的。关闭手机后,利用卡针将SIM卡槽取出

中兴智能手机Axon天机拆机图文并茂
图二中兴智能手机Axon天机拆机

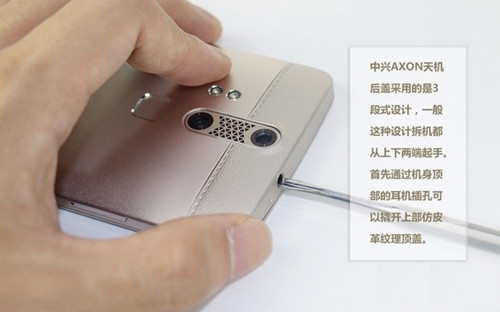

  3、中兴智能手机Axon天机后盖采用的是三段式设计,一般这种设计,拆机都是从上下两端起手,首先通过机身顶部耳机孔,来撬开上部的仿皮革纹理顶盖。

中兴智能手机Axon天机拆机图文并茂
图三中兴智能手机Axon天机拆机

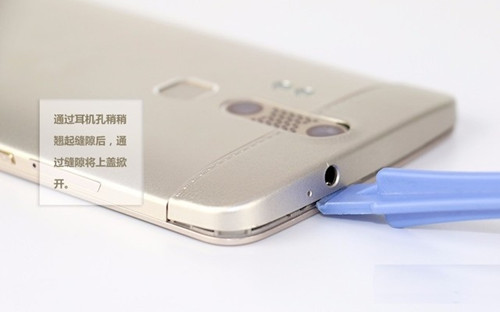

  4、通过耳机孔稍微翘起缝隙后,通过缝隙将上盖掀开

中兴智能手机Axon天机拆机图文并茂
图四中兴智能手机Axon天机拆机

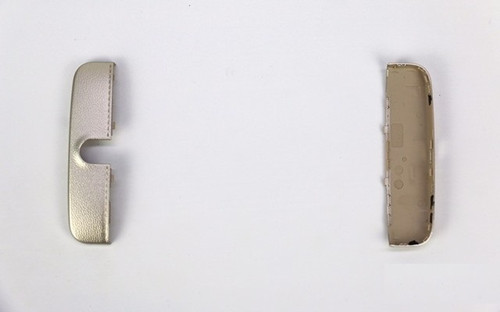

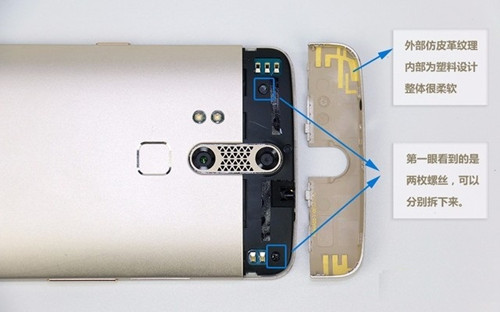

  5、拆卸下来的背部仿皮革顶盖特写

中兴智能手机Axon天机拆机图文并茂
图五中兴智能手机Axon天机拆机

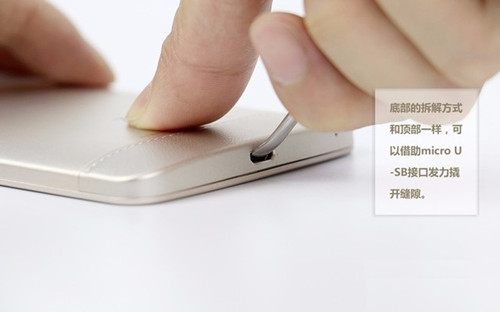

  6、中兴智能手机Axon天机背部底部与顶部拆解一样,这里从Micro USB接口开启

中兴智能手机Axon天机拆机图文并茂
图六中兴智能手机Axon天机拆机

  7、撬开手机一角,基本可以直接将其掀开。

中兴智能手机Axon天机拆机图文并茂
图七中兴智能手机Axon天机拆机

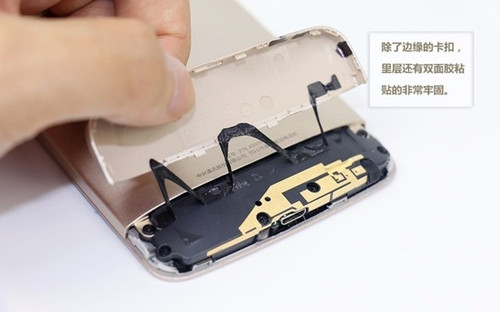

  除了中兴智能手机Axon边缘的卡扣,里面还有双面胶粘贴,贴的很是牢固,拆解要温柔,温柔懂不懂

中兴智能手机Axon天机拆机图文并茂
图八中兴智能手机Axon天机拆机

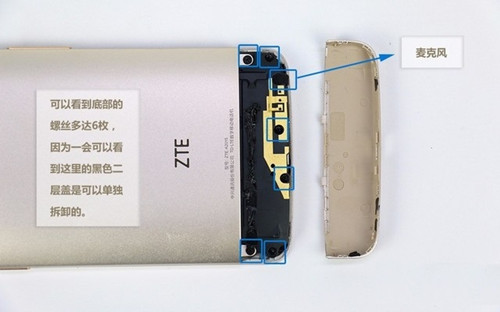

  8、拆卸背面底盖后,可以看到内部有6颗螺丝固定

中兴智能手机Axon天机拆机图文并茂
图九中兴智能手机Axon天机拆机
中兴智能手机Axon天机拆机图文并茂
图十中兴智能手机Axon天机拆机
中兴智能手机Axon天机拆机图文并茂
图十一中兴智能手机Axon天机拆机

  9、先把中兴智能手机Axon天机上侧的两枚与底部的六枚固定螺丝拆卸下来,这里有一个螺丝上贴有易碎贴,进行这个操作很导致手机失去保修服务,可要想清楚再决定要不要进行拆机。

中兴智能手机Axon天机拆机图文并茂
图十二中兴智能手机Axon天机拆机

  10、中兴智能手机Axon天机的金属后盖部分与主题部分如何拆分是一个大功夫,因为这里设计的实在是很严密很牢固,以至于不才伤害了部分卡扣,还好及时收手,终于拆下

中兴智能手机Axon天机拆机图文并茂
图十三中兴智能手机Axon天机拆机

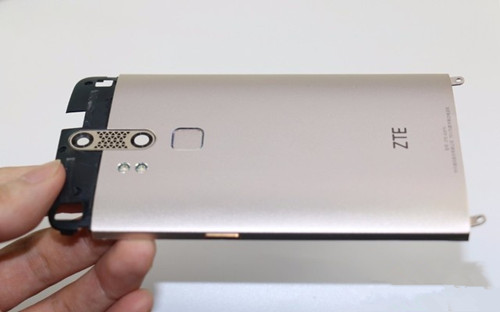

  11、中兴智能手机Axon天机金属后盖布恩和机身主题部分之间通过一条并补款的排线相连,这条排线主要负责指纹按识别键识和主板部分的联通。另外,这里也可以看到刚刚从外面看到的两枚螺丝固定的黑色塑料部分是金属盖粘贴在一起的。

中兴智能手机Axon天机拆机图文并茂
图十四中兴智能手机Axon天机拆机

  拆解图解

中兴智能手机Axon天机拆机图文并茂
图十五中兴智能手机Axon天机拆机
中兴智能手机Axon天机拆机图文并茂
图十六中兴智能手机Axon天机拆机
中兴智能手机Axon天机拆机图文并茂
图十七中兴智能手机Axon天机拆机
中兴智能手机Axon天机拆机图文并茂
图十八中兴智能手机Axon天机拆机
中兴智能手机Axon天机拆机图文并茂
图十九中兴智能手机Axon天机拆机

  中兴智能手机Axon天机拆解图解

中兴智能手机Axon天机拆机图文并茂
图二十中兴智能手机Axon天机拆机

中兴智能手机Axon天机拆机图文并茂
图二十一中兴智能手机Axon天机拆机

中兴智能手机Axon天机拆机图文并茂
图二十二中兴智能手机Axon天机拆机

图二十三中兴智能手机Axon天机拆机

中兴智能手机Axon天机拆机图文并茂
图二十四中兴智能手机Axon天机拆机

中兴智能手机Axon天机拆机图文并茂
图二十五中兴智能手机Axon天机拆机

中兴智能手机Axon天机拆机图文并茂
图二十六中兴智能手机Axon天机拆机

中兴智能手机Axon天机拆机图文并茂
图二十七中兴智能手机Axon天机拆机

中兴智能手机Axon天机拆机图文并茂
图二十八中兴智能手机Axon天机拆机

中兴智能手机Axon天机拆机图文并茂
图二十九中兴智能手机Axon天机拆机

中兴智能手机Axon天机拆机图文并茂
图三十中兴智能手机Axon天机拆机

中兴智能手机Axon天机拆机图文并茂
图三十一中兴智能手机Axon天机拆机

中兴智能手机Axon天机拆机图文并茂
图三十二中兴智能手机Axon天机拆机

中兴智能手机Axon天机拆机图文并茂
图三十三中兴智能手机Axon天机拆机

中兴智能手机Axon天机拆机图文并茂
图三十四中兴智能手机Axon天机拆机

中兴智能手机Axon天机拆机图文并茂
图三十五中兴智能手机Axon天机拆机

中兴智能手机Axon天机拆机图文并茂
图三十六中兴智能手机Axon天机拆机

中兴智能手机Axon天机拆机图文并茂
图三十七中兴智能手机Axon天机拆机

中兴智能手机Axon天机拆机图文并茂
图三十八中兴智能手机Axon天机拆机

中兴智能手机Axon天机拆机图文并茂
图三十九中兴智能手机Axon天机拆机

  中兴智能手机Axon天机拆机整机设计的非常严密紧凑,每个细节用料非常完美,正因为它的设计严密以导致我在拆机的时候差点发生小事故,当然中兴智能手机Axon天机的整体做工那是好的没话说,扎实的水准,大胆的设计不愧是为高端商务人群量身打造的高端机型。
