魅族mx2拆机图解教程

更新时间:2015-12-18 09:21:59


  最不少朋友说魅族mx2做工完爆小米2、做工堪称一流,魅族mx2真有这么多魅力吗?总体来说魅族mx2做工是非常个性的,魅族mx2手机有大面积的黑色导热层,封死的屏蔽罩,整体布局还有一些小的细节上与iPhone十分接近,下面通过魅族mx2拆机图解来看看,魅族mx2的做工是不是真有这么多魅力。

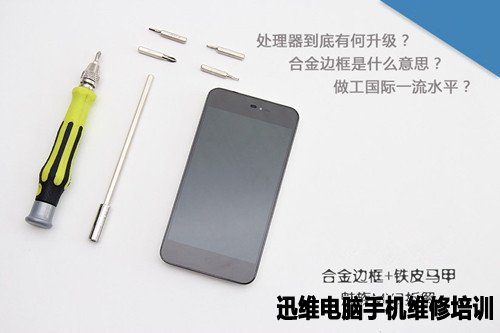

魅族mx2拆机的工具:

魅族mx2拆机
魅族mx2拆机工具

  魅族mx2拆机步骤:

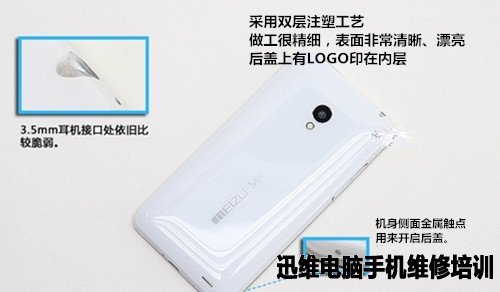

  1、魅族mx2后盖和MX/MX四核相同,采用双层注塑工艺。表面外观看起来做工很精细,表面非常清晰、漂亮,此外,在后盖上还有LOGO印在内层。

魅族mx2拆机 图一
魅族mx2拆机 图一

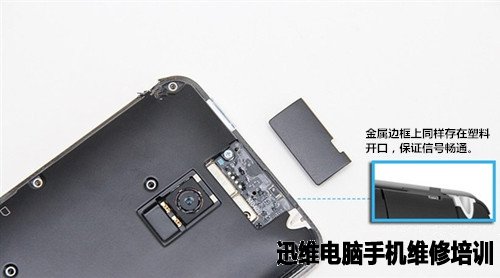

  2、魅族mx2在由于全金属包围容易产生信号差问题上,专门在顶部信号窗口部位使用塑料开头,保证手机信号畅通,魅族mx2显然在设计上更加成熟。

魅族mx2拆机 图二
魅族mx2拆机 图二

  3、拆开魅族mx2后盖,比以前版本手机很大的改进,整体更加整洁,排版也更加合理,打开后盖就可以看到电路板和裸露电池,魅族mx2电池不需要插拔,但注重美观在外面加了一款金属板,被网友津津乐道为“铁皮马甲”。

魅族mx2拆机 图三
魅族mx2拆机 图三

  4、接下来开始全面拆解魅族mx2,打开后盖后,感觉风格统一,做工齐整,就是螺丝太多,大约长短不同的有10多个,先拆解魅族mx2螺丝,才能看内在的做工,如图:

魅族mx2拆机 图四
魅族mx2拆机 图四

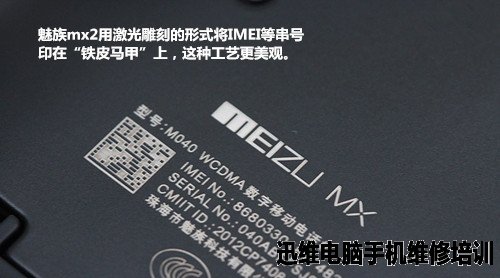

5、魅族mx2用激光雕刻的形式将IMEI等串号印在“铁皮马甲”上,这种工艺更美观。

魅族mx2拆机 图五
魅族mx2拆机 图五

  6、后盖拆卸后,我们将魅族mx2拆解为大致五个模块,起到固定和屏蔽辐射作用的整块的金属屏蔽网;起到保证信号畅通作用的塑料贴片;机身整体;底部扬声器;后盖并带有闪光灯。如图:

魅族mx2拆机 图六
魅族mx2拆机 图六

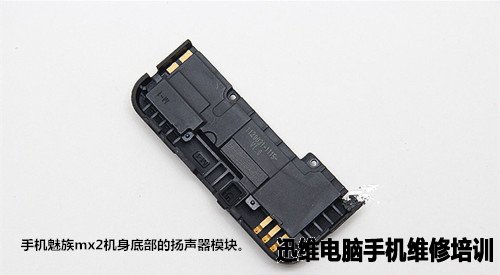

  7、手机魅族mx2机身底部的扬声器模块。

魅族mx2拆机 图七
魅族mx2拆机 图七

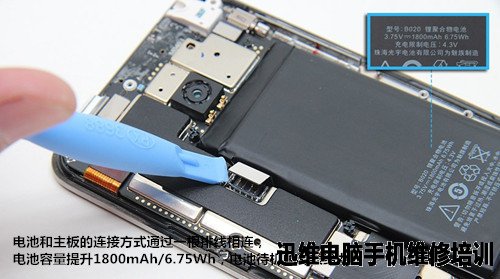

  8、电池和主板的连接方式通过一根排线相连,手机魅族mx2电池容量提升到1800mAh/6.75Wh,电池待机时间很给力。

魅族mx2拆机 图八
魅族mx2拆机 图八

  9、用两个螺丝固定主板,主板和前部面板之间的连接是靠排线(软件印刷电路板),虽然排线不少,但十分规整。

魅族mx2拆机 图九
魅族mx2拆机 图九

  10、固定主板的两颗螺丝比较特殊,原因在于它既是螺丝,又是基座,同时用来固定主板和固定/支撑“铁皮马甲”。同时,一颗螺丝上还覆盖有易碎贴纸。用来识别是否自行拆机和是否拥有保修。

魅族mx2拆机 图十
魅族mx2拆机 图十

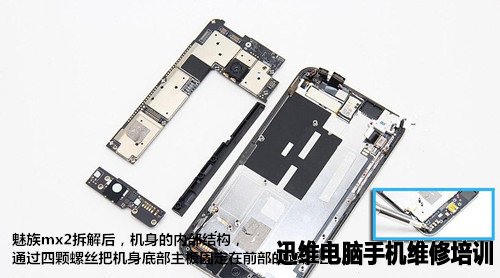

  11、魅族mx2拆解后,机身的内部结构,通过四颗螺丝把机身底部主板固定在前部的面板上。如图:

魅族mx2拆机 图十一
魅族mx2拆机 图十一

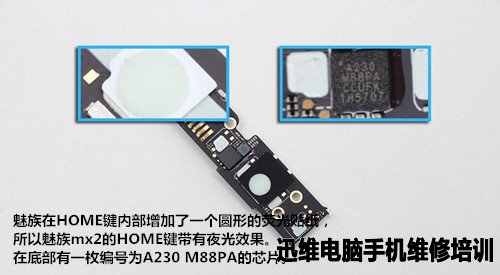

  12、魅族在HOME键内部增加了一个圆形的荧光贴纸,所以魅族mx2的HOME键带有夜光效果。在底部有一枚编号为A230 M88PA的芯片。如图:

魅族mx2拆机 图十二
魅族mx2拆机 图十二

  13、魅族mx2的导热涂层与小米2代隔热涂层相比,魅族mx2用料更足。如图:

魅族mx2拆机 图十三
魅族mx2拆机 图十三

  14、光线距离感应器/前置摄像头和电源开关机键集成在一条排线上。开机键上可以的清楚看到魅族mx2双层注塑的工艺。

魅族mx2拆机 图十四
魅族mx2拆机 图十四

  15、主摄像头通过排线连接在主板上,并且摄像头上配备了防尘固定的橡胶套。


魅族mx2拆机 图十五
魅族mx2拆机 图十五

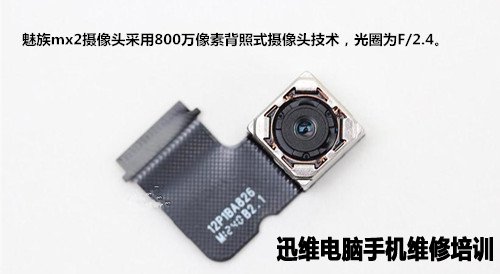

  16、魅族mx2摄像头采用800万像素背照式摄像头技术,光圈为F/2.4。

魅族mx2拆机 图十六
魅族mx2拆机 图十六

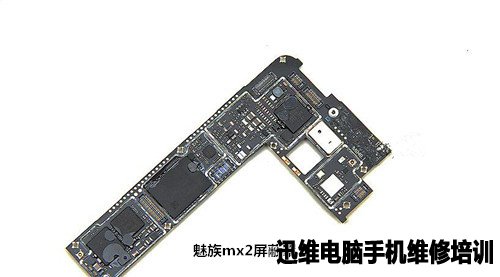

  17、魅族mx2屏蔽罩。

魅族mx2拆机 图十七
魅族mx2拆机 图十七

  18、魅族mx2上使用的博通BCM4330无线射频模块,负责WIFI/蓝牙/FM等信号。

魅族mx2拆机 图十八
魅族mx2拆机 图十八

  19、魅族mx2 MBG048摄像头内置ISP芯片。

魅族mx2拆机 图十九
魅族mx2拆机 图十九

  20、魅族mx2 16GB机身闪存芯片。

魅族mx2拆机 图二十
魅族mx2拆机 图二十

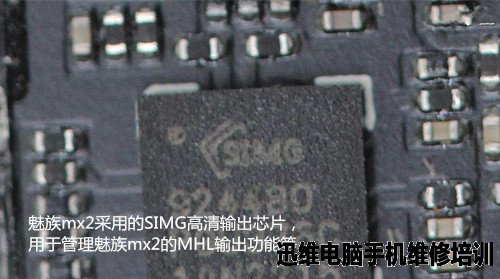

  21、魅族mx2采用的SIMG高清输出芯片,用于管理魅族mx2的MHL输出功能等。

魅族mx2拆机 图二一
魅族mx2拆机 图二一

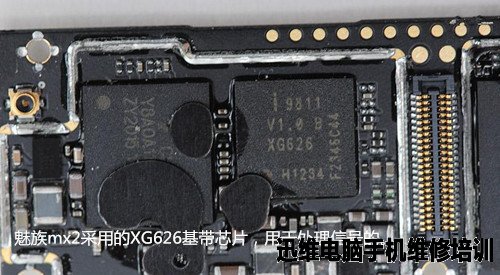

  22、魅族mx2采用的XG626基带芯片,用于处理信号的。

魅族mx2拆机 图二二
魅族mx2拆机 图二二

  23、魅族mx2主板背面。

魅族mx2拆机 图二三
魅族mx2拆机 图二三

  24、魅族mx2上的欧胜音频解码芯片。

魅族mx2拆机 图二四
魅族mx2拆机 图二四

  25、魅族mx2上的AUD3058芯片,主要负责音频部分的工作。

魅族mx2拆机 图二五
魅族mx2拆机 图二五

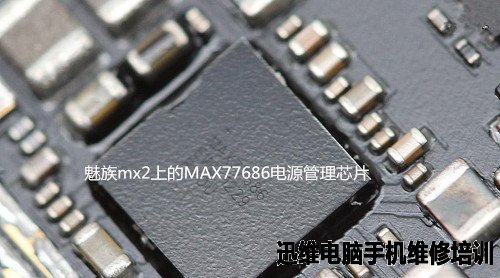

  26、魅族mx2上的MAX77686电源管理芯片。


魅族mx2拆机 图二六
魅族mx2拆机 图二六

  27、魅族mx2上采用的2GB内存芯片(RAM)和MS5X四核1.6GHz处理器封装芯片,封装面积属于目前四核芯片中较小的。芯片周围松香是三星的芯片最后要求有封胶工艺,避免虚焊等。

魅族mx2拆机 图二七
魅族mx2拆机 图二七

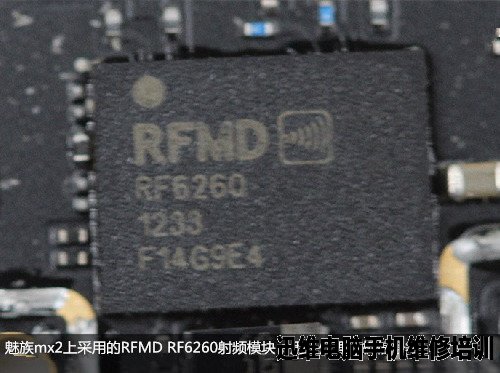

  28、魅族mx2上采用的RFMD RF6260射频模块,用于处理手机信号等。

魅族mx2拆机 图二八
魅族mx2拆机 图二八

  到此,魅族mx2拆解完成,来张所有部件集体图。

魅族mx2拆机 图二九
魅族mx2拆机 图二九

总结:

  通过魅族mx2拆机,我们发现魅族mx2不同于之前的魅族产品的地方主要在电池、处理器和摄像头方面,很多工艺方面同时也做了改进,做工精细,是一款内外兼修并且内部相当完美的好手机。
