iPhone5s信号突然消失,刷机报错4005故障维修

更新时间:2017-02-15 14:30:08


  机器型号:iPhone5s

  故障现象:

  接一部iPhone5s,客户描述手机使用过程中突然没信号,经过检查,发现是基带CPU虚焊导致无信号。

  维修过程:

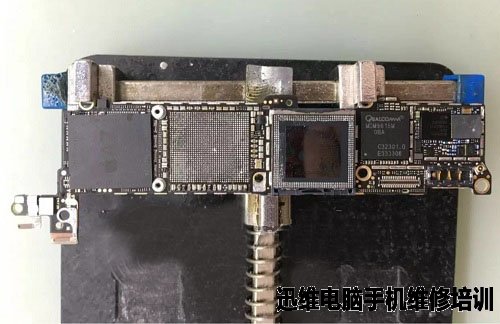

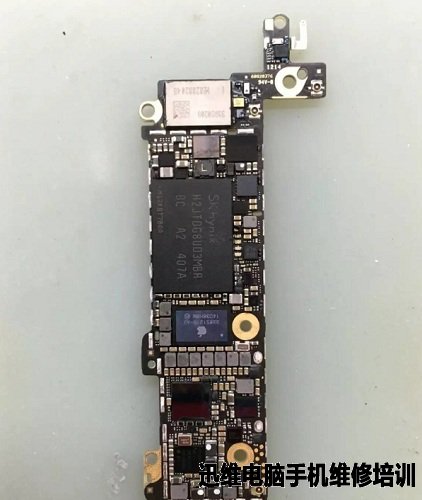

  拆机拿下屏蔽罩,发现这部手机除了硬盘,所有主板的IC都没有封胶!要知道,苹果所有的手机主板IC底下都会有大量封胶的,尤其是基带CPU。

iPhone5s信号突然消失,刷机报错4005维修 图1
iPhone5s信号突然消失,刷机报错4005维修 图1

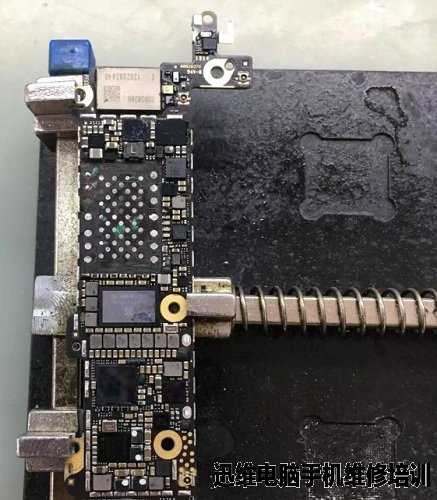

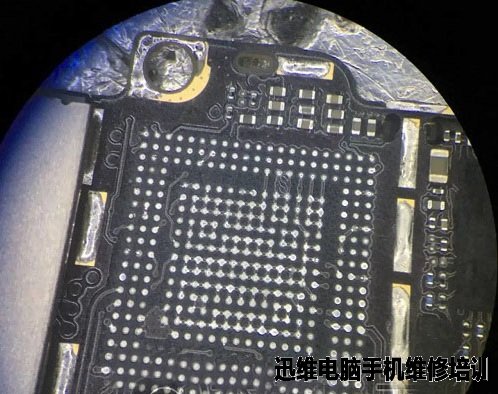

  拆下基带,清理焊盘。

iPhone5s信号突然消失,刷机报错4005维修 图2
iPhone5s信号突然消失,刷机报错4005维修 图2

  本来重装基带CPU维修就结束了,顾客想要升级64g内存,因此接着就拆掉了硬盘。

iPhone5s信号突然消失,刷机报错4005维修 图3
iPhone5s信号突然消失,刷机报错4005维修 图3

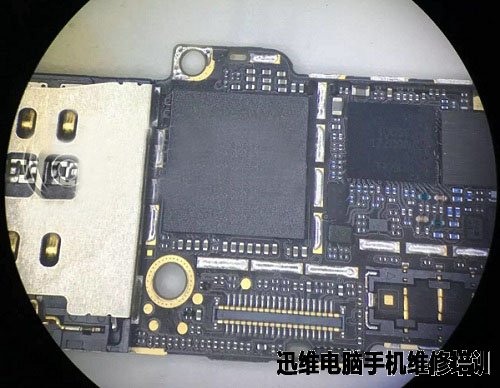

  换上大容量硬盘,装机。

iPhone5s信号突然消失,刷机报错4005维修 图4
iPhone5s信号突然消失,刷机报错4005维修 图4

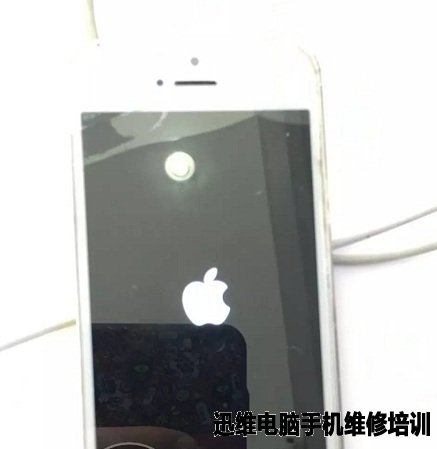

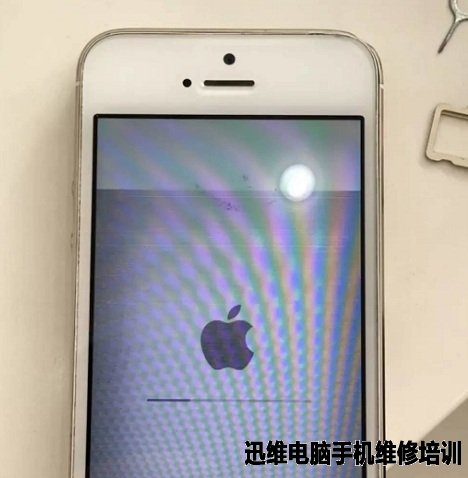

  然后刷机测试,这原装苹果手机CPU也没有封胶,最直接的后果就是安装完硬盘由于加热主板导致背面的CPU虚焊,刷机黑底白苹果,最后报错4005。

iPhone5s信号突然消失,刷机报错4005维修 图5
iPhone5s信号突然消失,刷机报错4005维修 图5

  理论上,如果CPU有封胶的话,我们拆装硬盘手工到位,绝对不会刷机报4005,但就是因为这手机CPU光秃秃,一点保护措施都没有!

iPhone5s信号突然消失,刷机报错4005维修 图6
iPhone5s信号突然消失,刷机报错4005维修 图6

  分析4005出现的原因:

  众所周知,刷机的时候首先itunes会检查CPU和硬盘之间的通信,一旦通路正常,CPU和硬盘之间有了数据交换,手机才能正常启动,正常刷机;如果CPU和硬盘之间通信出现了问题,那就会报错4005,导致手机无法运行!

  所以,只要出现4005报错,直接测量CPU和硬盘的通路,或者CPU和硬盘的工作条件,比如供电就可以了。

  这部手机明显的是因为CPU虚焊造成,所以直接拆下CPU重新安装就好了!

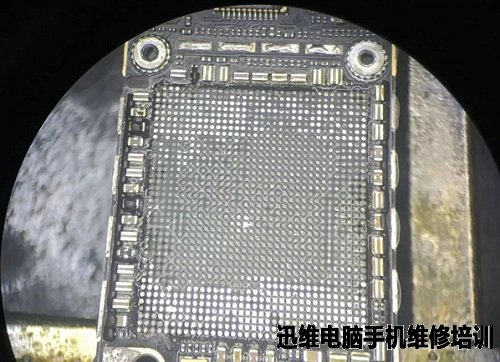

  拆下CPU之后的样子:

iPhone5s信号突然消失,刷机报错4005维修 图7
iPhone5s信号突然消失,刷机报错4005维修 图7

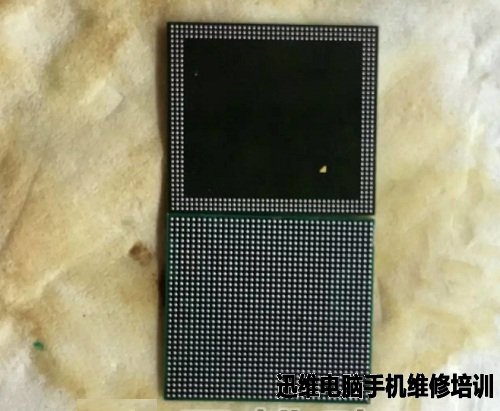

  CPU:

iPhone5s信号突然消失,刷机报错4005维修 图8
iPhone5s信号突然消失,刷机报错4005维修 图8

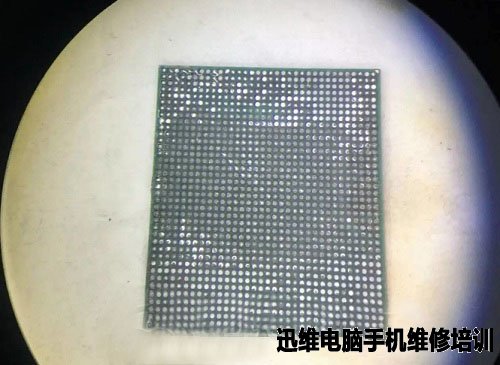

  重新给CPU植锡:

iPhone5s信号突然消失,刷机报错4005维修 图9
iPhone5s信号突然消失,刷机报错4005维修 图9

  清理主板焊盘后,安装CPU。

iPhone5s信号突然消失,刷机报错4005维修 图10
iPhone5s信号突然消失,刷机报错4005维修 图10

iPhone5s信号突然消失,刷机报错4005维修 图11
iPhone5s信号突然消失,刷机报错4005维修 图11

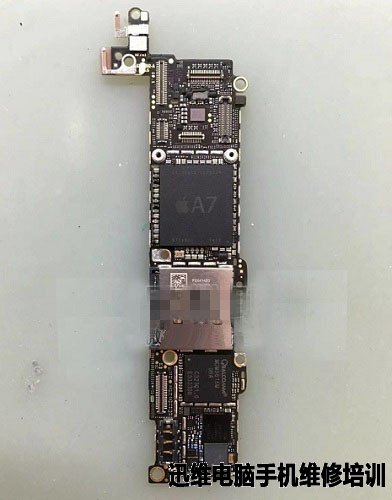

  CPU分上层RAM和下层,安装好后的样子,如图:

iPhone5s信号突然消失,刷机报错4005维修 图12
iPhone5s信号突然消失,刷机报错4005维修 图12

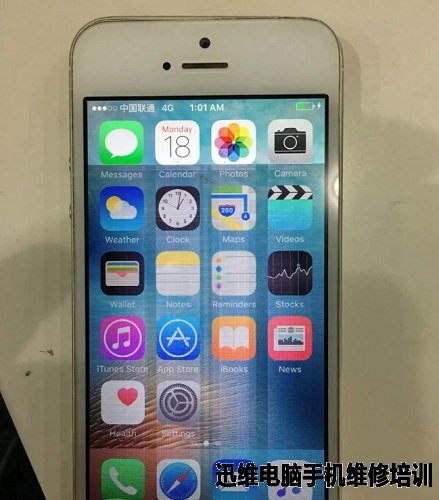

  装好CPU重新刷机,有信号了,刷机结束,报错4005故障解决。

iPhone5s信号突然消失,刷机报错4005维修 图13
iPhone5s信号突然消失,刷机报错4005维修 图13

iPhone5s信号突然消失,刷机报错4005维修 图14
iPhone5s信号突然消失,刷机报错4005维修 图14
