Indilinx的32G SSD不认盘修复维修教程

更新时间:2017-02-15 14:25:29


  之前寄过来一块Indilinx的32G SSD,反映说突然不认盘了。

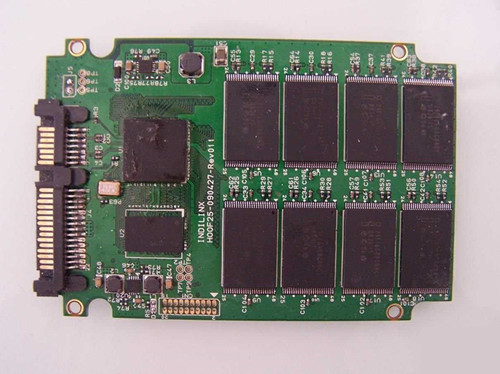

  拆开看,是Indilinx 1.0的板子,贴了16片JS29F16G08CANC1,板子脏兮兮的。

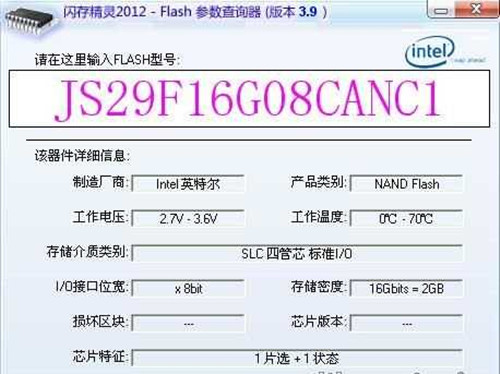

  JS29F16G08CANC1是Intel的2G SLC,2CE,50nm制程,真是好东西,和K9NCG08U5M一个时代的,就是容量小了点。



  粗略检查了一下,找到几个Flash连锡的地方,还有焊盘掉了的地方。

  插电脑不识别,首先怀疑主控虚焊了,去朋友店里,热风枪架上吹了一会,插上,嘿,认到了!

  奇怪的是,坛友以前用着是好的,突然不认盘了一般都是掉固件,怎么会是主控虚焊了呢?难道是磕着了?碰着了?把主控搞虚焊了?

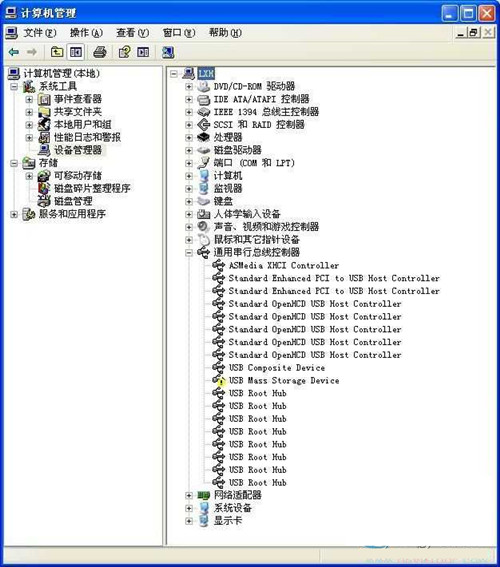

  囧事来了!在跑校验测试时,出现掉盘!重新拔、插,又认不到了,这次识别成了USB Mass Storage设备,还是带惊叹号的。

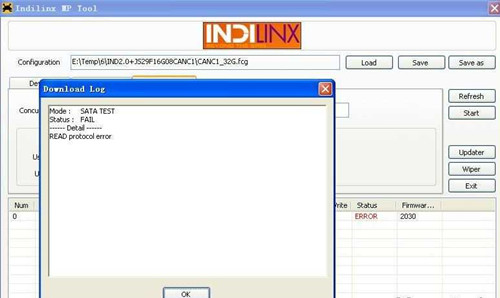

  看起来是RAM有虚焊了?好,又用热风枪吹RAM,吹了几次后,开卡软件倒是认到了,但是开卡出现“读协议错误”。


  前前后后折腾了一个多礼拜,都没有折腾好,到最后,反倒又变成查电脑啥都不识别了!

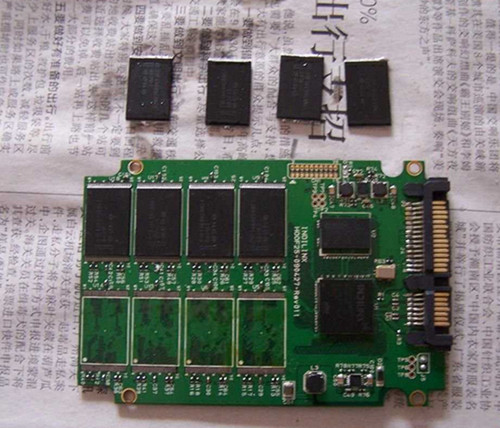

  得了,把Flash拆下来看看主控板什么情况吧。

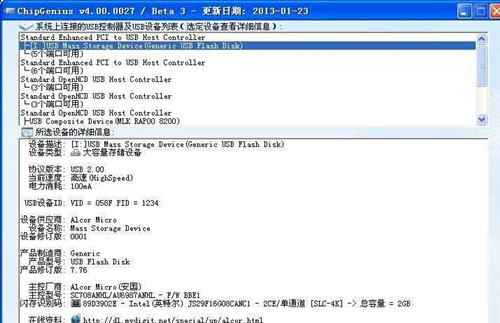

  Flash拆下来后,主控板清洗干净,再试验,还是不认!又上热风枪,吹来吹去,就是吹不好,后来,决定还是换块板子。刚好,手上的JMF612板子支持这个Flash,于是,上清空器先测试Flash吧,SC708清空器,ChipGenius识别到的型号。

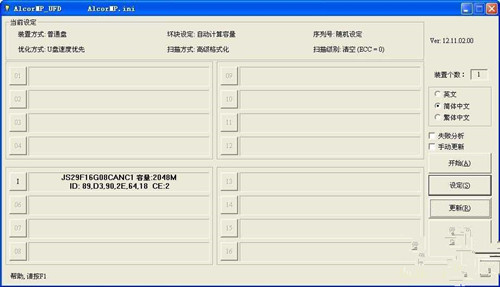

  安国软件识别到正确型号。



  16片Flash测试结果还不错,AA55、ECC-0时,坏块最多的只有16个,真不愧是SLC啊!

  当然,测试时,先清空,测试,最后又清空了一次,Flash情况良好,那就开始贴JMF612吧,先试贴1片开卡是一下,开卡成功了。

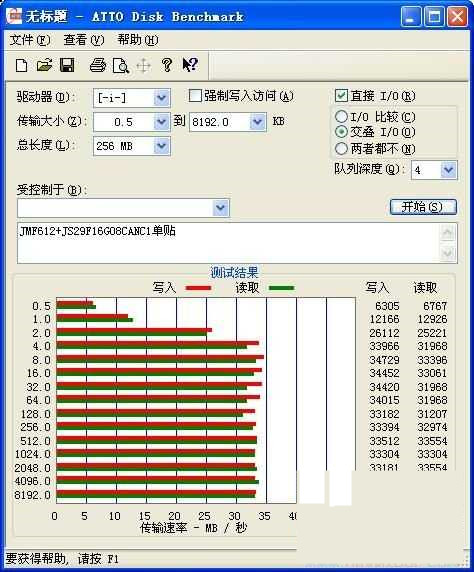

  ATTO简单测试一下速度,哇,1片2G Flash的速度就这么好!

  要知道,这1片2G 的Flash开卡出来,除了固件保留的之外,容量只有1G了。

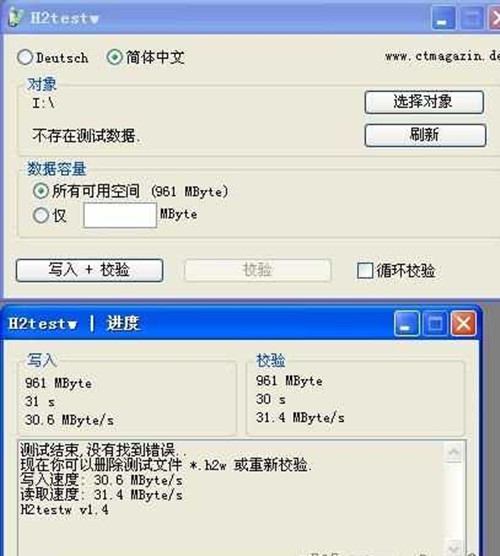

  h2testw做一下校验,也通过了!看容量,961MB。



  再贴2片,开卡也成功了。

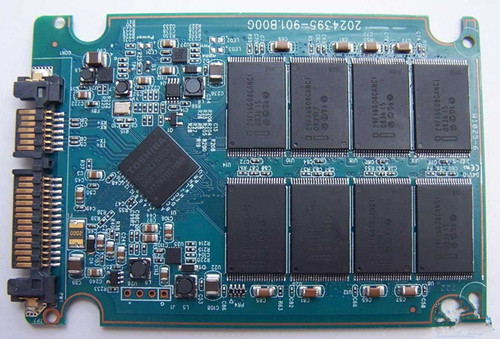

  小试2片,可以了,直接贴好正面8片吧。

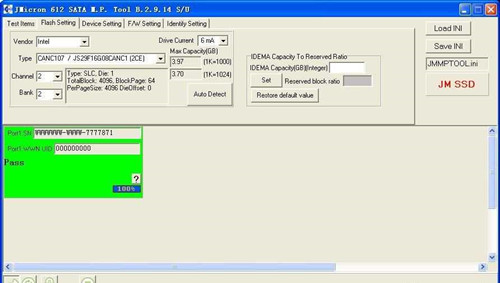

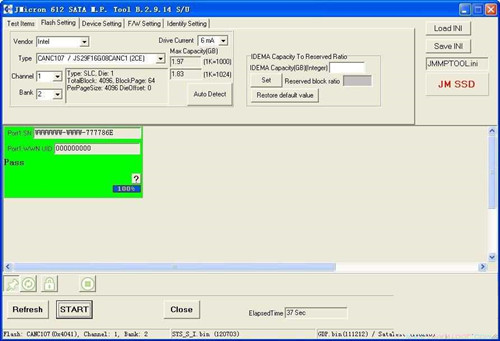

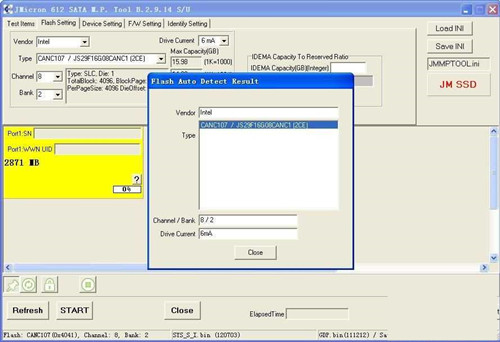

  自动侦测Flash。

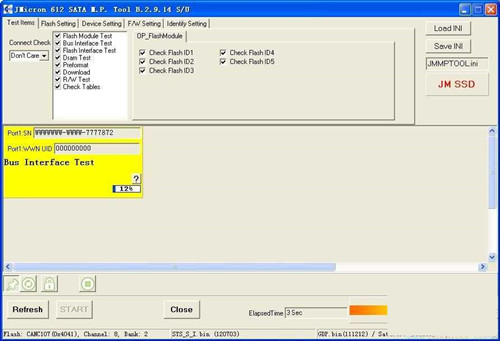

  开卡中。

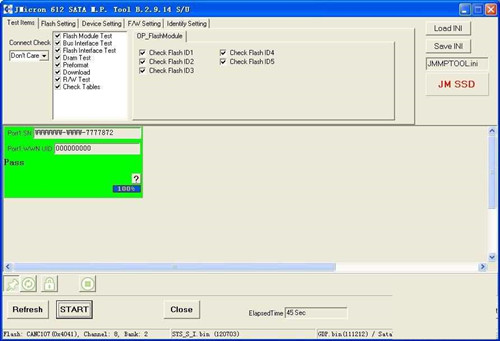

  开卡成功。

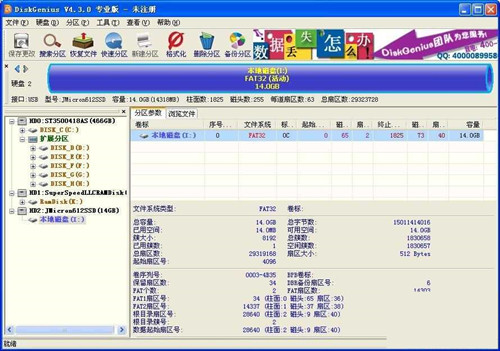

  DiskGenius对齐,看这次的容量,14G

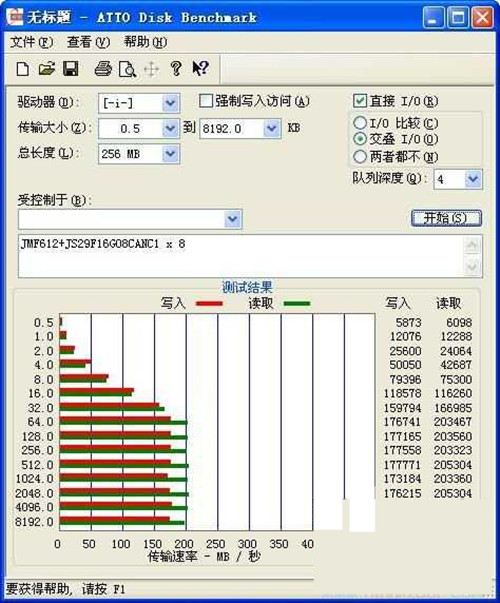

  再来ATTO小测一下,呵呵,读200MB/s,写170MB/s


  据说ATTO测试是有压缩的?

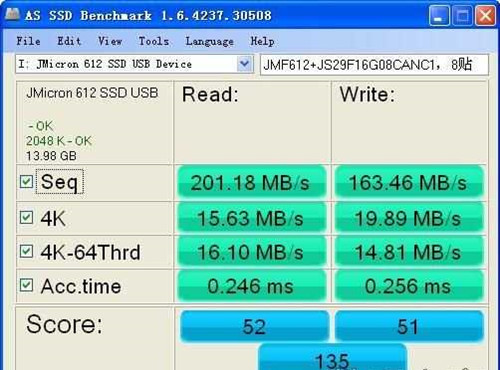

  我们还是上AS SSD吧,连续读201MB/s,连续写163MB/s,4K读15.63MB/s,4K写19.89MB/s,不错,接近20了。

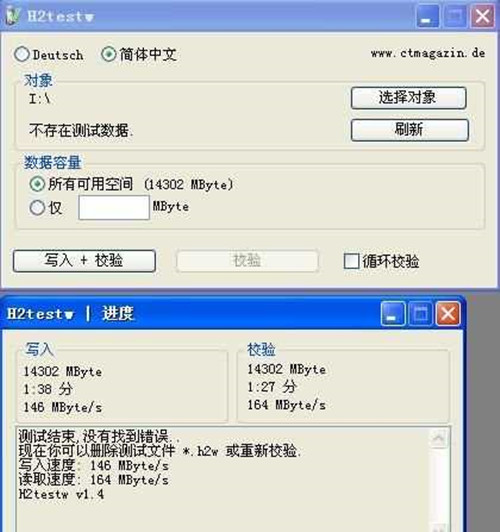

  h2testw测试,也通过了。



  再贴背面的8块。

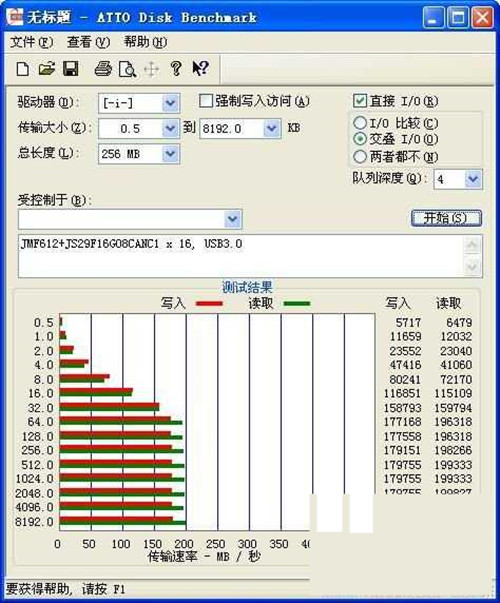

  ATTO也来凑凑热闹,比起贴8片,只是写速度提高了一点点。

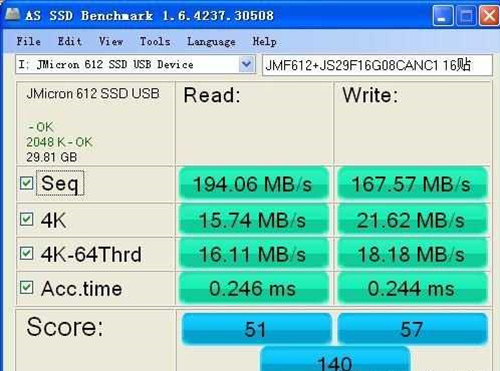

  还是AS SSD正牌工具上吧,4K比贴8片是快了一点。


  把USB线拔掉,关闭电脑,将SSD接主板SATA口上,重启看看。

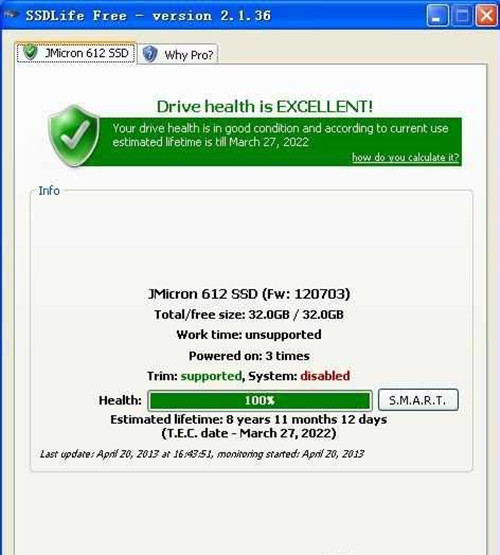

  SSD Life查看健康度。
