iPhone6重摔 有背光不显示故障维修

更新时间:2017-02-17 12:21:55


  机器型号:iPhone6

  故障现象:

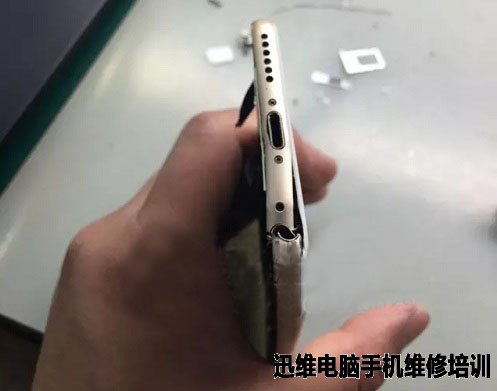

  收到同行一台iPhone6手机,外壳变形严重。根据描述,手机是因为重摔导致不开机!

iPhone6重摔 有背光不显示故障维修 图1
iPhone6重摔 有背光不显示故障维修 图1

  维修过程:

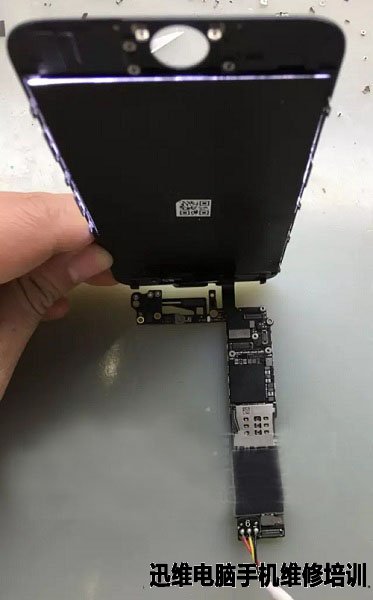

  拿到机器后,首先加电测试,发现手机是能够正常开机,只是有背光不显示,从图中可以看到,测试用的屏幕边缘是有背光的。

iPhone6重摔 有背光不显示故障维修 图2
iPhone6重摔 有背光不显示故障维修 图2

  但是屏幕却什么也不显示。

iPhone6重摔 有背光不显示故障维修 图3
iPhone6重摔 有背光不显示故障维修 图3

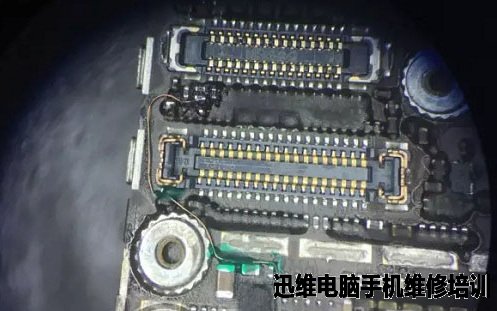

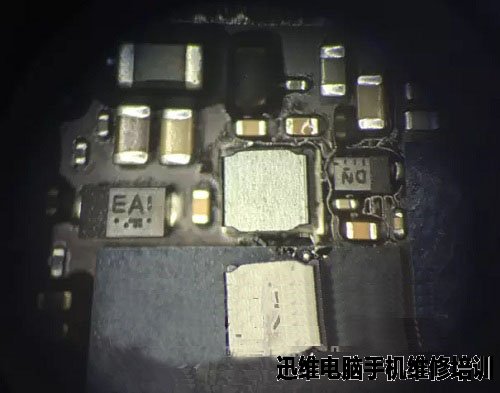

  维修无非就是测通路、测供电,重摔的手机肯定先从观察主板开始,然后测量主显示座通路是否正常,结果发现从U1501显示升压管到显示座断线,拆下U1501,飞线到显示座最近的电感,顺便把因为重摔导致焊盘掉点的地方一起飞好线。

iPhone6重摔 有背光不显示故障维修 图4
iPhone6重摔 有背光不显示故障维修 图4

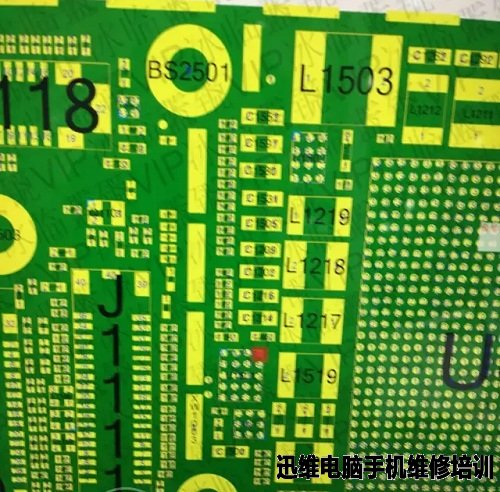

  接下来测量U1501底脚阻值是否正常,免得装好后再有问题。测量发现A4脚竟然接地短路了,这个脚通到背面的大触摸ic和几个电容。

iPhone6重摔 有背光不显示故障维修 图5
iPhone6重摔 有背光不显示故障维修 图5

iPhone6重摔 有背光不显示故障维修 图6
iPhone6重摔 有背光不显示故障维修 图6

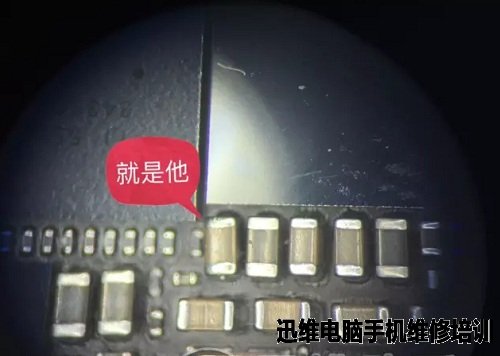

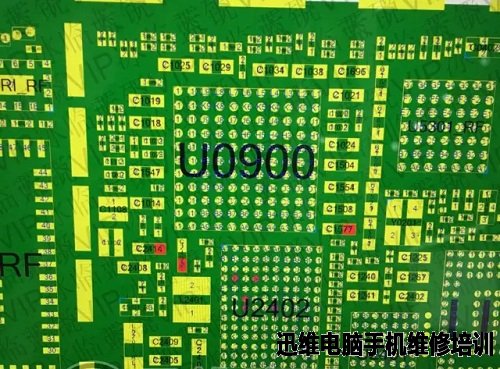

  根据维修经验,先不拆大触摸,而是去掉C1577电容。

iPhone6重摔 有背光不显示故障维修 图7
iPhone6重摔 有背光不显示故障维修 图7

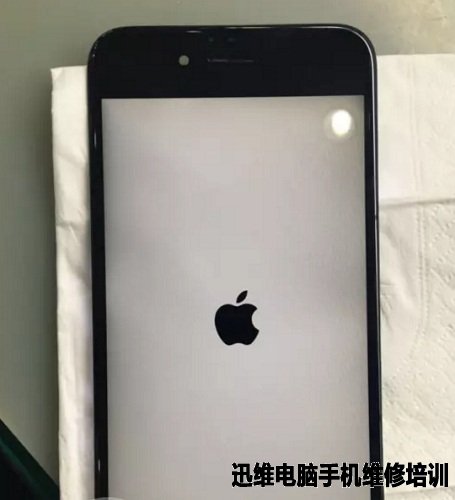

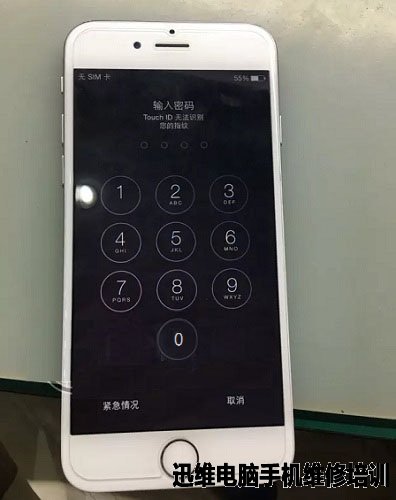

  然后装好U1501显示升压管,开机测试,开机显示正常了。

iPhone6重摔 有背光不显示故障维修 图8
iPhone6重摔 有背光不显示故障维修 图8

  虽然显示是正常了,但竟然不触摸。接下来开始修不触摸!换上一个好的液晶总成先排除屏幕问题,结果还是不触摸!

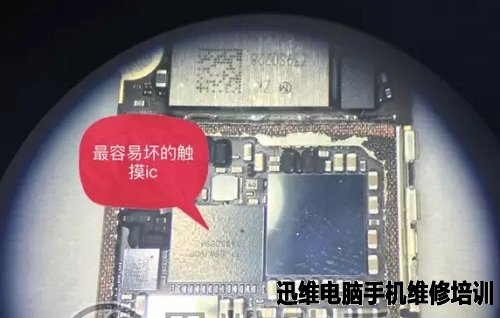

  测量触摸座通路,发现通路没问题,然后更换U2402黑触摸,最容易坏的IC。

iPhone6重摔 有背光不显示故障维修 图9
iPhone6重摔 有背光不显示故障维修 图9

  结果故障依旧,黑触摸的底脚阻值测量全部正常,供电也正常。

  只能从头开始仔细仔细再仔细观察主板,毕竟是摔的机器!经过仔细观察,发现黑触摸上面的一个大电感L2401有点裂痕!果断换了它。下图为换下来的大电感,仔细看有裂痕。

iPhone6重摔 有背光不显示故障维修 图10
iPhone6重摔 有背光不显示故障维修 图10

  装机测试。触摸正常!维修到此结束!

iPhone6重摔 有背光不显示故障维修 图11
iPhone6重摔 有背光不显示故障维修 图11
