iPhone6 Plus修触摸后 听筒无声无送话故障维修


  【机器型号】iPhone6 Plus

  【故障现象】听筒无声、无送话

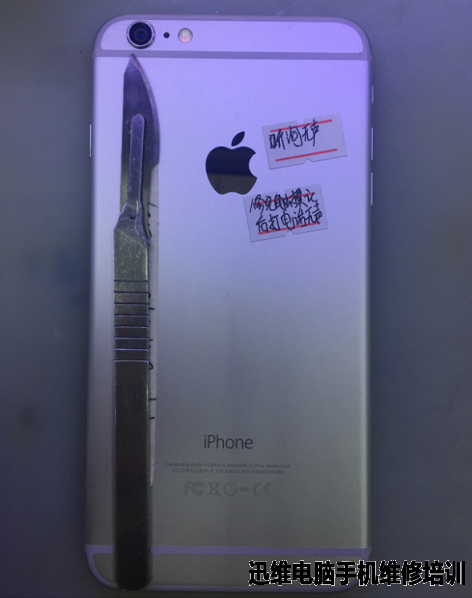

  同行修完触摸IC(M1脚飞线)后打电话无声(听筒无声)、无送话。

iPhone6 Plus 无听筒无送话故障维修 图1
iPhone6 Plus 无听筒无送话故障维修 图1

  【维修过程】

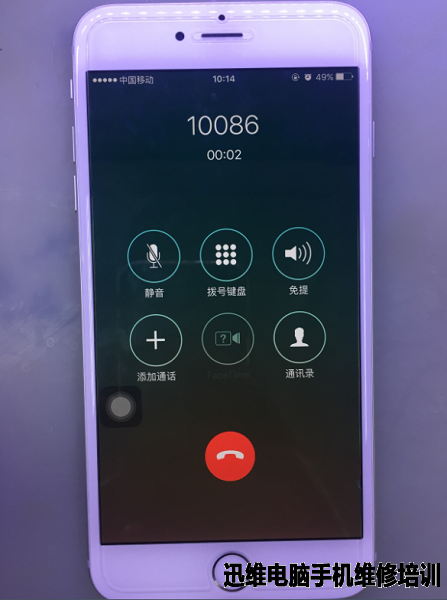

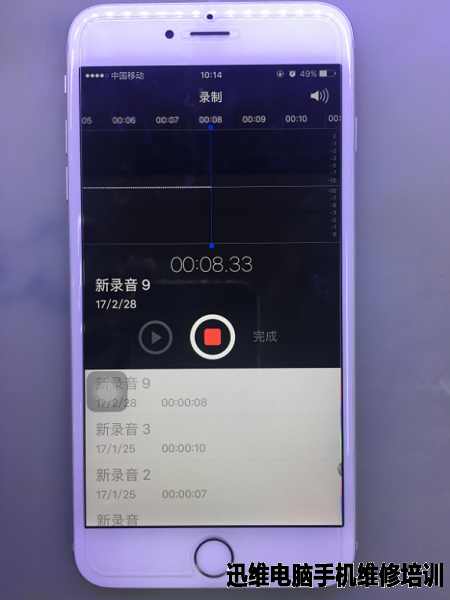

  用语音备忘录,录声音也是无声、无送话。打电话听筒也是没有声音,免提是有声音的。无送话无听筒,那就是音频编解码U0900出问题了才会导致这种现象。

iPhone6 Plus 无听筒无送话故障维修 图2
iPhone6 Plus 无听筒无送话故障维修 图2

iPhone6 Plus 无听筒无送话故障维修 图3
iPhone6 Plus 无听筒无送话故障维修 图3

iPhone6 Plus 无听筒无送话故障维修 图4
iPhone6 Plus 无听筒无送话故障维修 图4

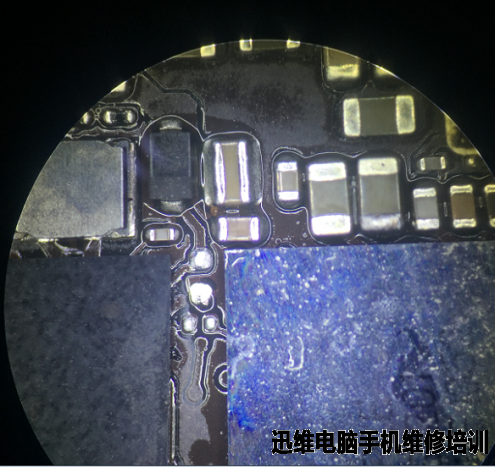

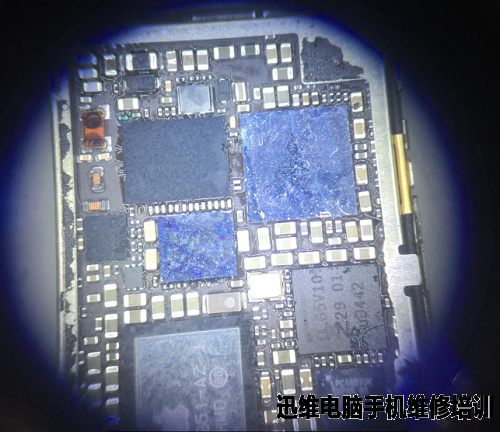

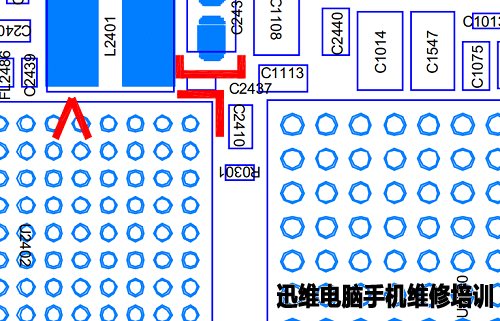

  拆机检查了一下,看都动过什么地方。仔细看了一下,发下掉了2个小料(估计是同行修触摸的时候弄掉的)。看了位置图跟电路图,C2410触摸的R0301(45_AP_TO_CODEC_I2S0_MCLK)原来是音频到CPU的时钟线路断开了,音频不能正常工作,所以才导致无送话无听筒。

iPhone6 Plus 无听筒无送话故障维修 图5
iPhone6 Plus 无听筒无送话故障维修 图5

iPhone6 Plus 无听筒无送话故障维修 图6
iPhone6 Plus 无听筒无送话故障维修 图6

iPhone6 Plus 无听筒无送话故障维修 图7
iPhone6 Plus 无听筒无送话故障维修 图7

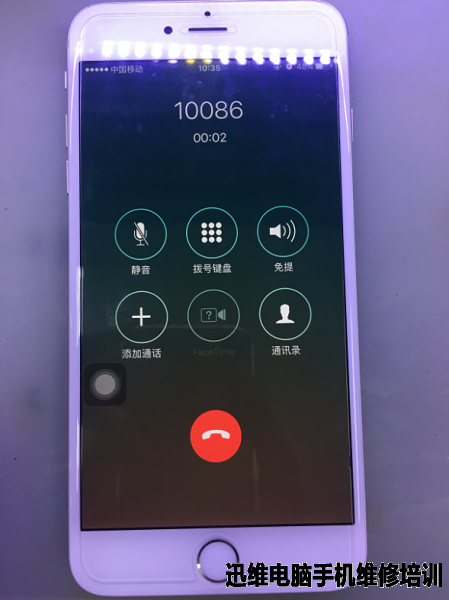

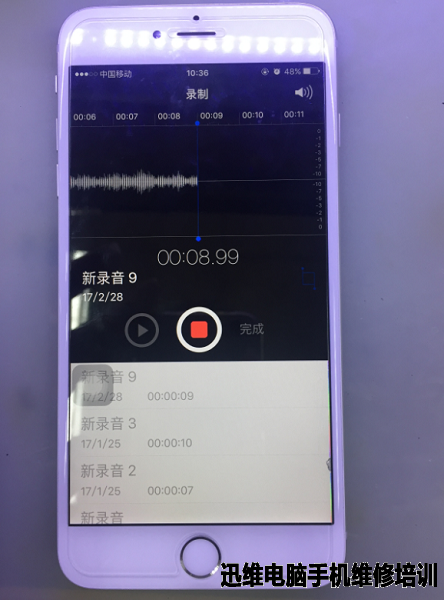

  把小料补上,装机测试,一切正常!维修到此结束!

iPhone6 Plus 无听筒无送话故障维修 图8
iPhone6 Plus 无听筒无送话故障维修 图8

iPhone6 Plus 无听筒无送话故障维修 图9
iPhone6 Plus 无听筒无送话故障维修 图9

iPhone6 Plus 无听筒无送话故障维修 图10
iPhone6 Plus 无听筒无送话故障维修 图10

————完————
