戴尔AIienwsre 15拆机图解

更新时间:2017-03-09 15:20:09


戴尔AIienwsre 15拆机1
戴尔AIienwsre 15拆机 图1

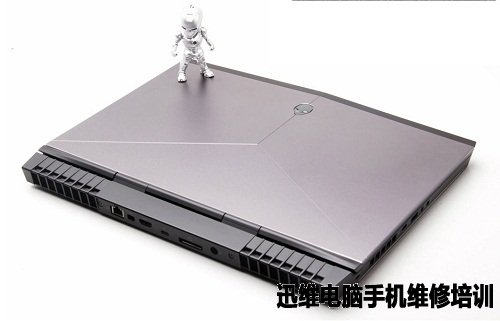

  戴尔AIienwsre 15硬件配置方面,新款Alienware 15搭载了Intel Core i7-6700HQ处理器、16GB DDR4 2667MHz 内存、256GB SSD+1TB HDD以及NVIDIA GTX 1070独显,接下来我们通过拆机了解一下这款游戏本的内部结构吧。


戴尔AIienwsre 15拆机2
戴尔AIienwsre 15拆机 图2

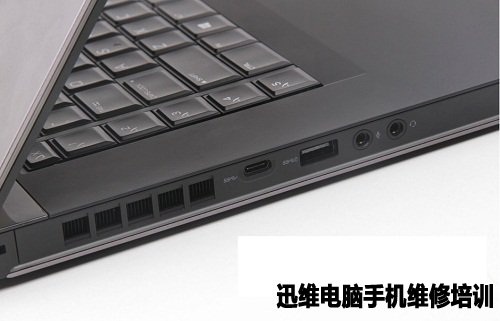

  左侧我们看到硕大的散热窗,以及左侧边上的接口设置,一个USB Type-C、一个USB以及耳机、麦克风接口。


戴尔AIienwsre 15拆机3
戴尔AIienwsre 15拆机 图3

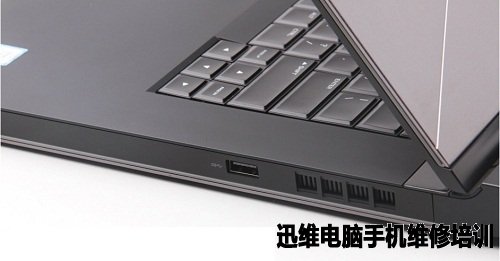

  右侧接口是连接鼠标使用。

戴尔AIienwsre 15拆机4
戴尔AIienwsre 15拆机 图4

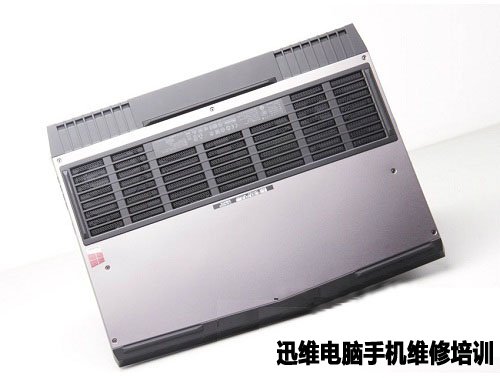

  散热方面除了采用金属机身保证良好的散热之外,背面有着占机身面积接近一半的散热窗,还可以清闲地看到两枚风扇。

戴尔AIienwsre 15拆机5
戴尔AIienwsre 15拆机 图5

  接下来我们一起拆开戴尔AIienwsre 15看看它的内部结构吧!
戴尔AIienwsre 15拆机6
戴尔AIienwsre 15拆机 图6

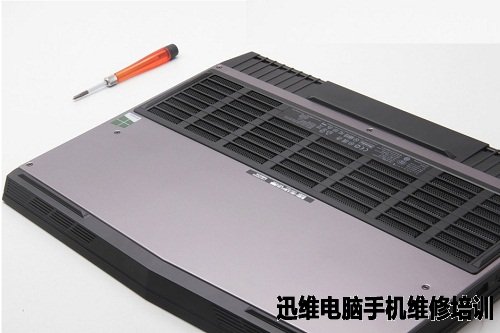

  首选将底部的背板拆下。

戴尔AIienwsre 15拆机7
戴尔AIienwsre 15拆机 图7

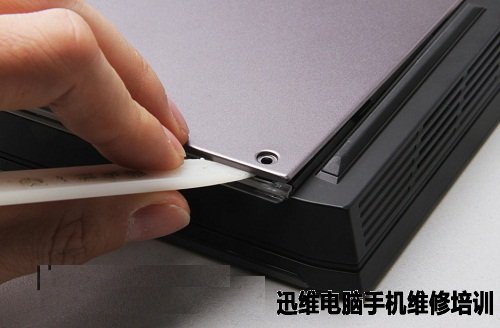

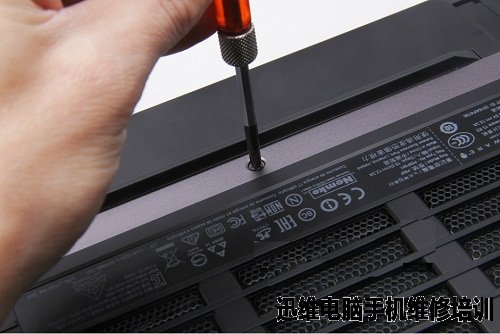

  拆掉螺丝后,使用撬棒掀开背板,不过要小心灯条。

戴尔AIienwsre 15拆机8
戴尔AIienwsre 15拆机 图8

戴尔AIienwsre 15拆机9
戴尔AIienwsre 15拆机 图9

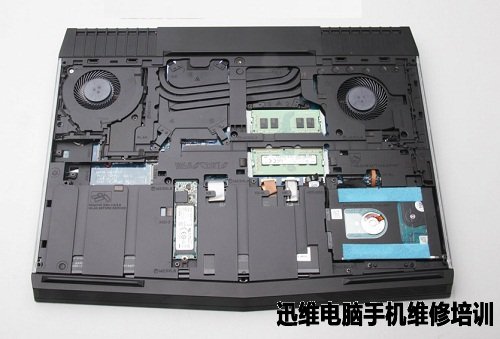

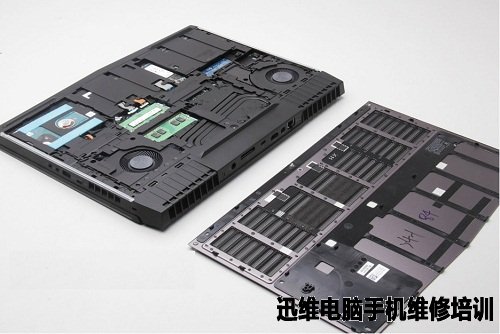

  拿掉了整个金属制的背板了,当然这只是拆机的开始。
戴尔AIienwsre 15拆机10
戴尔AIienwsre 15拆机 图10

  拆掉背板很简单,只拆掉背板也可以对笔记本进行升级,比如更换内存和硬盘。

戴尔AIienwsre 15拆机11
戴尔AIienwsre 15拆机 图11

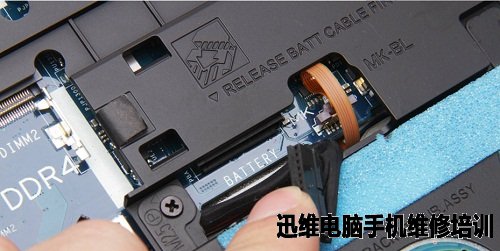

  进行下一步拆机之前,按照惯例我们先断电。

戴尔AIienwsre 15拆机12
戴尔AIienwsre 15拆机 图12

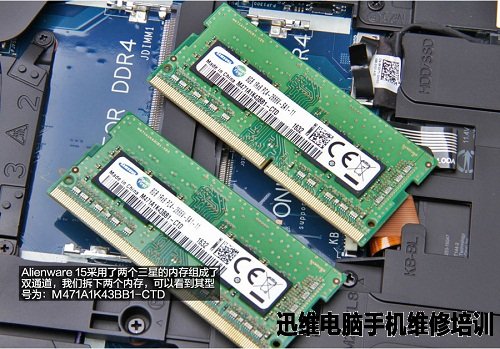

  这款笔记本采用了三星的内存组成了双通道,我们拆下两个内存,可以看到其型号为:M471A1K43BB1-CTD。

戴尔AIienwsre 15拆机13
戴尔AIienwsre 15拆机 图13

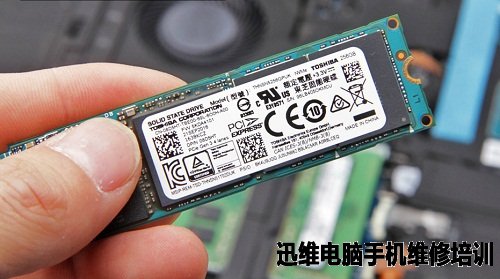

  256GB的固态硬盘,但是并没有采用我们熟悉的三星,而是使用了东芝生产的。

戴尔AIienwsre 15拆机14
戴尔AIienwsre 15拆机 图14

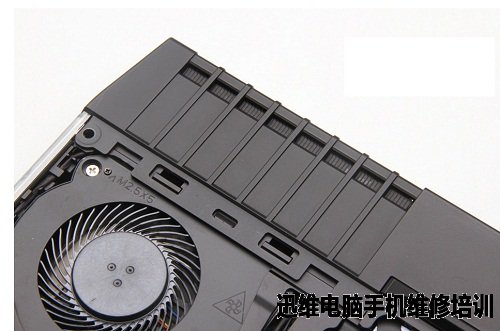

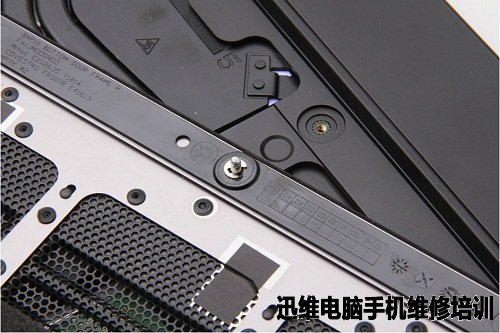

  注意散热处的卡扣。

戴尔AIienwsre 15拆机15
戴尔AIienwsre 15拆机 图15

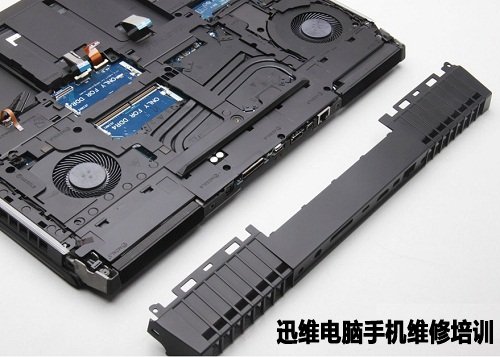

  小心掰开卡扣后,就可以将尾部整个外壳拿下。

戴尔AIienwsre 15拆机16
戴尔AIienwsre 15拆机 图16

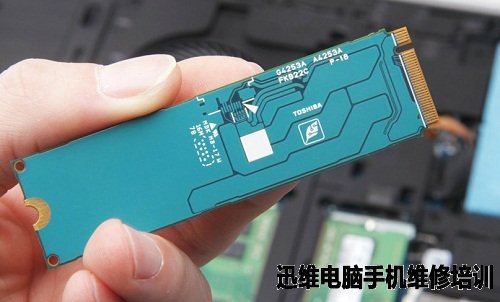

  固态硬盘的背面。
戴尔AIienwsre 15拆机17
戴尔AIienwsre 15拆机 图17

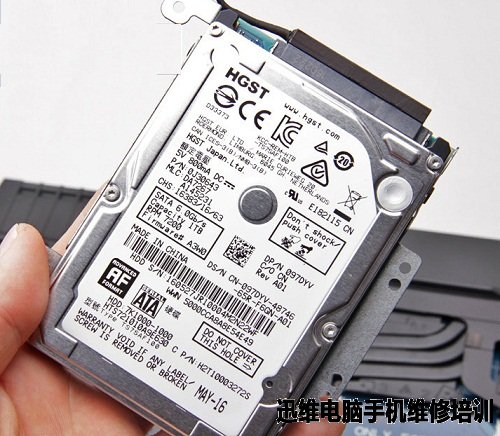

  除了固态硬盘外,还搭配了一块1TB的机械硬盘满足用户的存储需求。
戴尔AIienwsre 15拆机18
戴尔AIienwsre 15拆机 图18

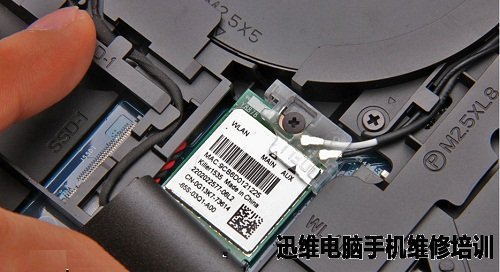

  无线网卡上有一层绝缘的防护层,天线的连接处也有严密的防护。
戴尔AIienwsre 15拆机19
戴尔AIienwsre 15拆机 图19

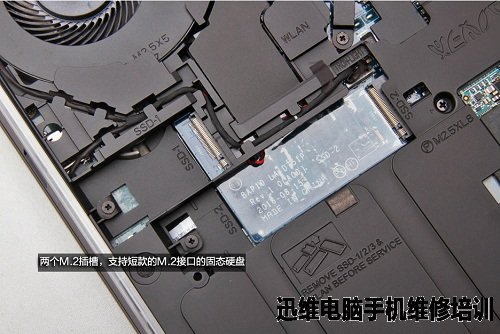

  两个M.2插槽,支持短款的M.2接口的固态硬盘。

戴尔AIienwsre 15拆机20
戴尔AIienwsre 15拆机 图20

  拆掉侧面螺丝,随后我们拆掉夹层所以的固定螺丝即可将“三明治”的中层彻底拿下来。
戴尔AIienwsre 15拆机21
戴尔AIienwsre 15拆机 图21

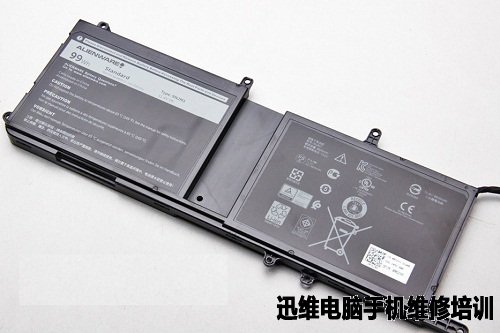

  戴尔AIienwsre 15高达99Wh的电池。


戴尔AIienwsre 15拆机22
戴尔AIienwsre 15拆机 图22

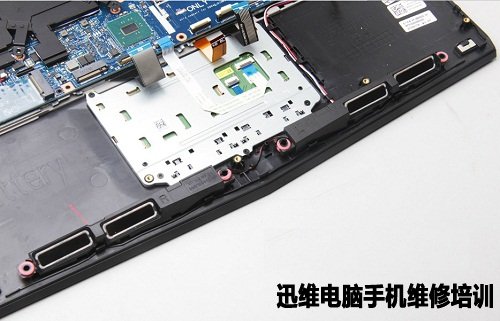

  戴尔AIienwsre 15电池下方是触控板,这里需要注意一点:这一区域拥有大量的排线,千万小心拆卸。

戴尔AIienwsre 15拆机23
戴尔AIienwsre 15拆机 图23

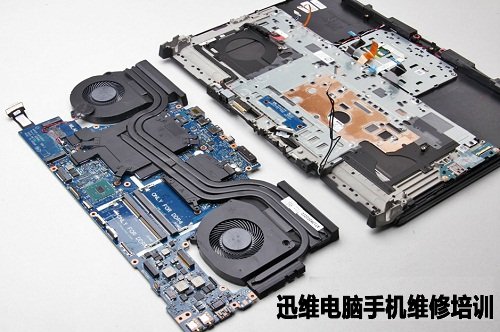

  拆掉所有固定螺丝以及排线后,将主板整个取下。

戴尔AIienwsre 15拆机24
戴尔AIienwsre 15拆机 图24

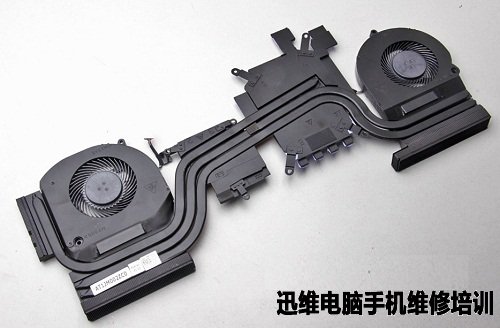

  先将散热模组拆下,AIienwsre 15采用了散热管设计。


戴尔AIienwsre 15拆机25
戴尔AIienwsre 15拆机 图25

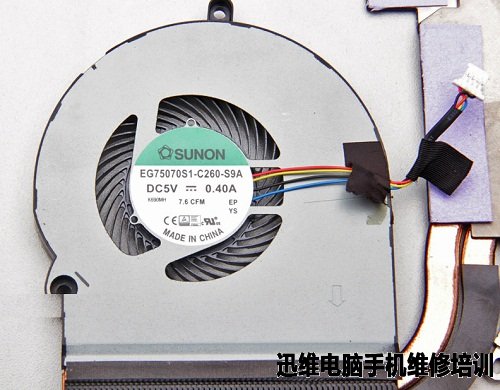

  散热风扇来自台湾建准。

戴尔AIienwsre 15拆机26
戴尔AIienwsre 15拆机 图26

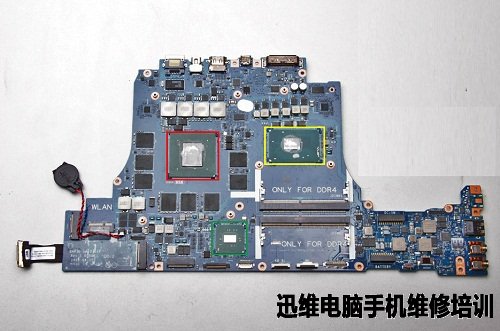

  红色:NVIDIA Geforce GTX 1070 8G GDDR5

  黄色lnel 第六代 Corei7-6700HQ 2.6GHz

  绿色:南桥芯片负责l/O等一些外设接口的控制

戴尔AIienwsre 15拆机27
戴尔AIienwsre 15拆机 图27

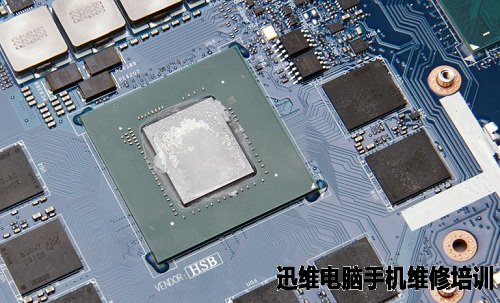

  集成在主板上的GTX 1070显卡,周围一圈是8GB镁光的GDDR5显存。型号为6GA47 D91CB.

戴尔AIienwsre 15拆机28
戴尔AIienwsre 15拆机 图28

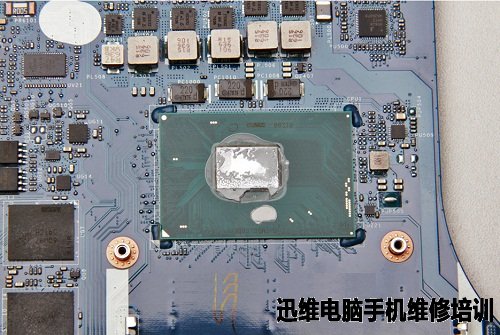

  Core i7-6700HQ处理器,四核八线程 主板2.6GHz.

戴尔AIienwsre 15拆机29
戴尔AIienwsre 15拆机 图29

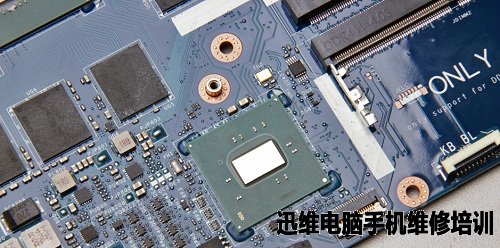

  南桥一般位于主板上,离CPU插槽较远的下方,因为它所连接的l/O总线太多,离处理器远一点有利于布线。


戴尔AIienwsre 15拆机30
戴尔AIienwsre 15拆机 图30

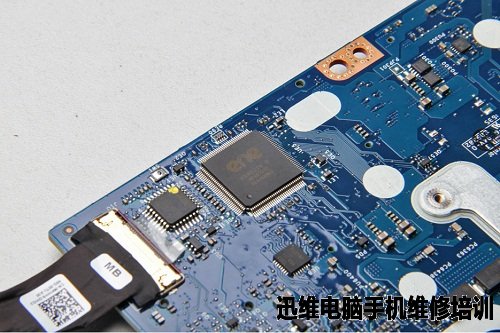

  ene KB90220 IO芯片。

戴尔AIienwsre 15拆机31
戴尔AIienwsre 15拆机 图31
