　　【机器型号】：iPhone 5S

　　【故障现象】：摄像头不聚焦

　　【维修过程】：

　　接修一台iPhone 5S客户反映是摄像头不聚焦，客户留下机器后开始维修，开始试照相、录像、闪光灯，都好用。就是照远处看不清，照近处才可以，首先怀疑是不是摄像头坏了，更换了一个摄像头还是一样摄像头不聚焦。(当时忘记拍照片了)

　　只有进行一下步维修了，打开电路图和迅维手机维修系统先对摄像头座子进行打值，发现3脚阻值不对。

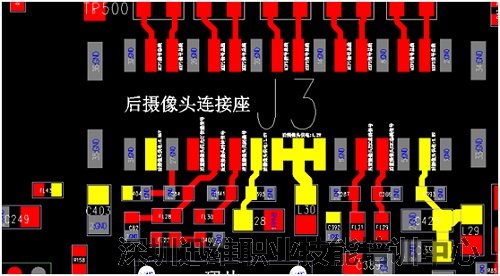

iPhone 5S摄像头不聚焦故障维修图一

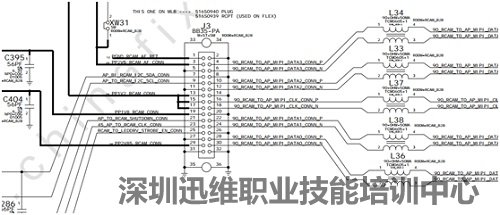

iPhone 5S摄像头不聚焦故障维修图二

　　接着测供电进行对比，一般照相机需要以下电压：

　　1、AF自动对焦模块供电2.5V-2.8V ；

　　2、摄像头主供电1.2V、2.8V；

　　3、摄像头总线供电1.8V 。

　　在C392、C395、C404电容上测量有1.2V 、1.8V、2.85V电压，在C393电容上测量电压为0V ,没有这个2.5v聚焦电压。

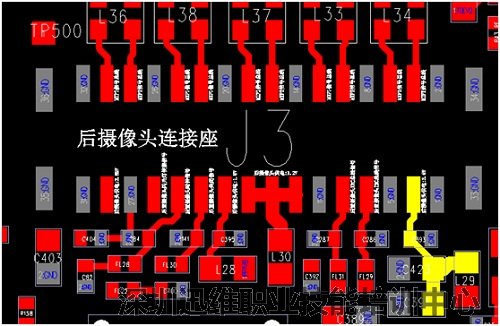

iPhone 5S摄像头不聚焦故障维修图三

iPhone 5S摄像头不聚焦故障维修图四

　　接着对座子3脚进行跑线，到了L29电感，测量电感两端的阻值发现一个问题，电感一端有值一端无值说明电感开路了。用导线将此电感短接，测试摄像头不聚焦故障排除。(这个故障不好拍照所以没照)到此iPhone 5S摄像头不聚焦故障完美修复！

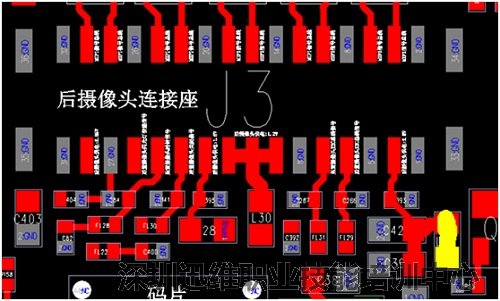

iPhone 5S摄像头不聚焦故障维修图五

——完——
