雷神911 Targa游戏本拆机图解

更新时间:2017-04-02 14:54:22


  雷神911 Targa搭载的i7-7700HQ处理器和GTX1060 6G显存游戏显卡。而23.5mm的机身厚度也将游戏本做到了极致轻薄,同时2.4kg左右的重量也令用户能够背着出门。那么这款游戏本的内部究竟如何呢?本文通过对雷神911 Targa拆机来了解一下它的内部结构吧!

 拆机
雷神911 Targa游戏本拆机 图1

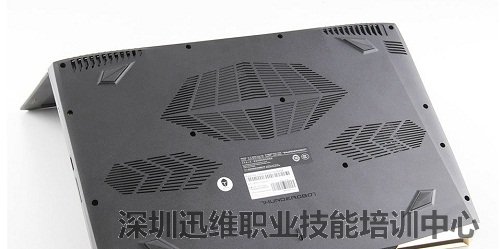

  在对雷神911 Targa拆机前,我们先看看它的外观。

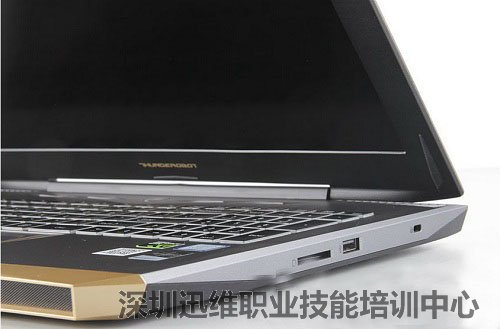

  机身左右两侧边以及转轴对应的侧边集中了大量的接口,包括:Micro SD卡槽、3个USB3.0、一个Type-C、一个HDMI、一个mini DP和一个RJ45网线接口,足以满足日常生活所需。

 拆机
雷神911 Targa游戏本拆机 图2

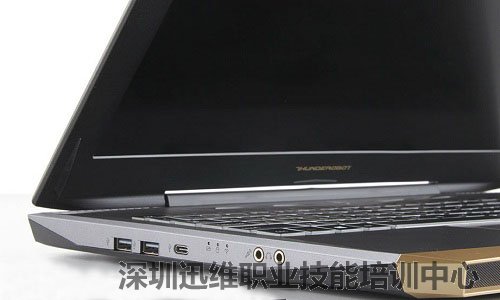

  机身的左侧用于2个USB3.0、一个Type-C、耳机接口、麦克风接口。

拆机
雷神911 Targa游戏本拆机 图3

  雷神911 Targa采用了双风扇五铜管的散热方案。五根铜管其中2根是8mm直径,3根是6mm直径的。

拆机
雷神911 Targa游戏本拆机 图4

  拆机前先打开雷神911 Targa后盖看看如何。

拆机
雷神911 Targa游戏本拆机 图5

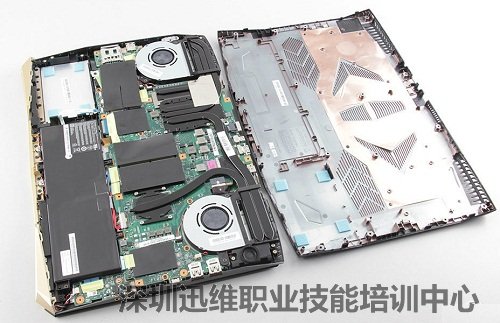

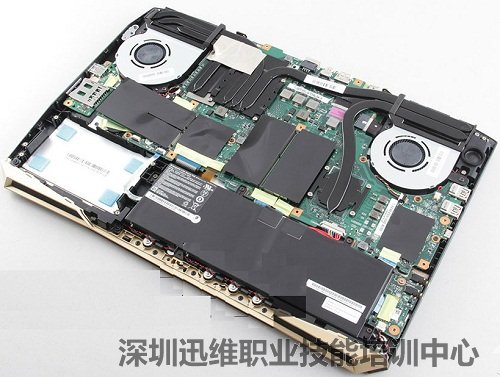

  拆开雷神911 Targa的后盖,内部的硬件布局非常工整,电池、散热器、硬盘、导热管占据了大部分的位置。

拆机
雷神911 Targa游戏本拆机 图6

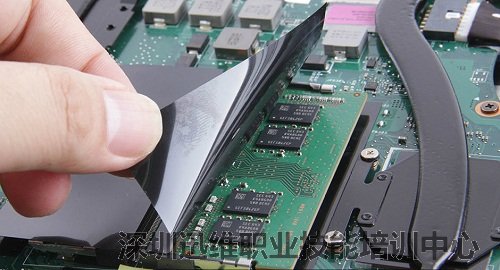

  掀开绝缘隔片,雷神911 Targa使用的是8G的DDR4 2400MHz的内存。

拆机
雷神911 Targa游戏本拆机 图7

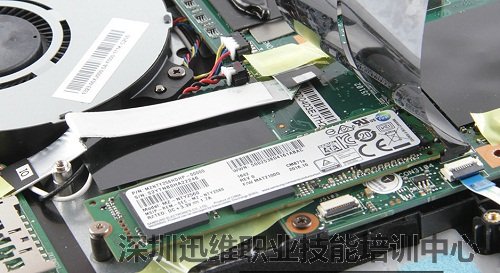

  内存条左侧的绝缘隔片下面隐藏着一块容量为256GB的固态硬盘。

拆机
雷神911 Targa游戏本拆机 图8

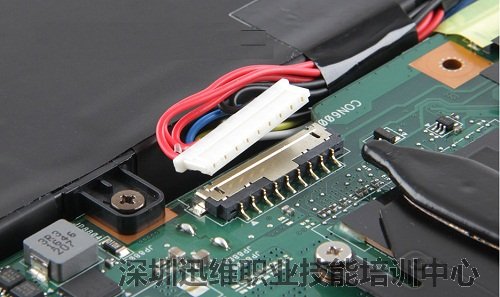

  在正式拆机前,我们先切断电源,就有能够很好的保护主板上的元件。

拆机
雷神911 Targa游戏本拆机 图9

  既然已经把电源断开了,顺手就把电池有拆下来吧,在电池下面可以看到触摸排线。

拆机
雷神911 Targa游戏本拆机 图10

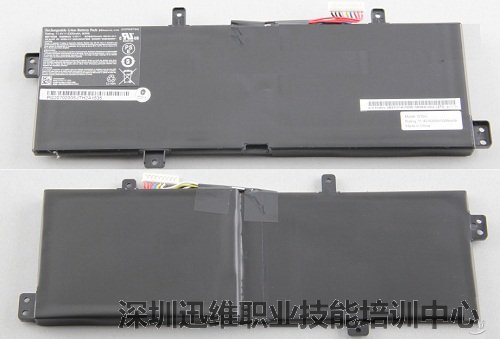

  雷神911 Targa选择了聚合物锂电池作为整机的电源,相比于锂离子电池更稳定,可塑性也要高出很多。

拆机
雷神911 Targa游戏本拆机 图11

  雷神911 Targa配备的这款电池的容量是6wh,足以保证3小时左右的游戏时间。

拆机
雷神911 Targa游戏本拆机 图12

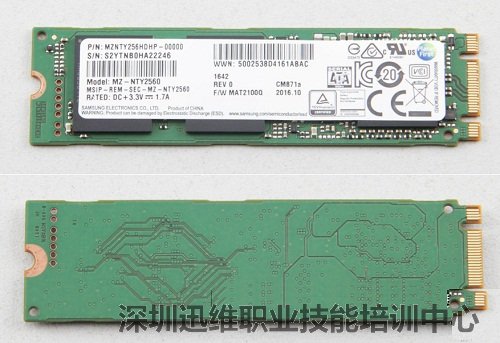

  雷神911 Targa配备了这款256GB固态硬盘来自三星,采用M.2接口,支持PCle通道NVMe协议,通过AS SSD测试得出:写入速度为451.41MB/S,读取速度为492.41MB/S。

拆机
雷神911 Targa游戏本拆机 图13

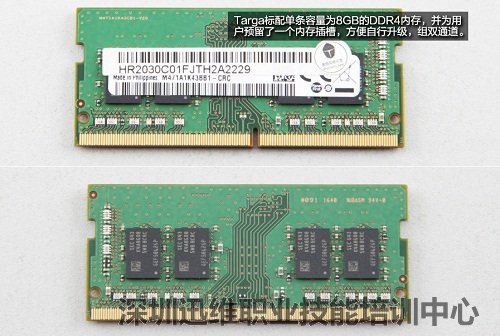

  雷神911 Targa标配单条容量为8GB的DDR4内存,并未用户预留了一个内存插槽,方便自行升级,组双通道。

拆机
雷神911 Targa游戏本拆机 图14

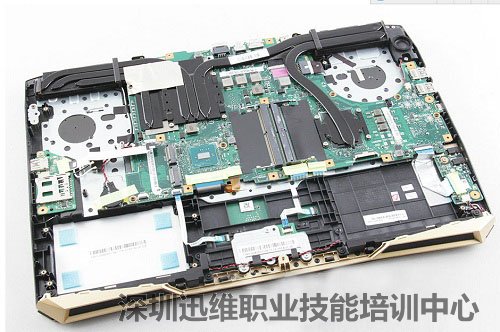

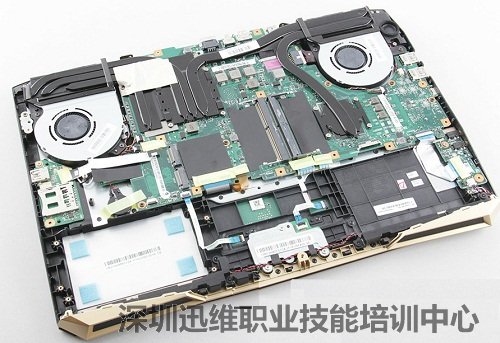

  拆到这一步,基本上已经把那些可以自行升级的部分拆掉了,貌似WIFI模块还没有拆。

拆机
雷神911 Targa游戏本拆机 图15

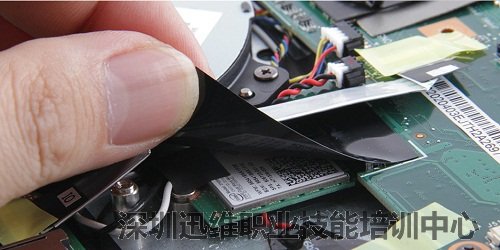

  WIFI模块隐藏在SSD的旁边,同样被一层绝缘隔片所覆盖。

拆机
雷神911 Targa游戏本拆机 图16

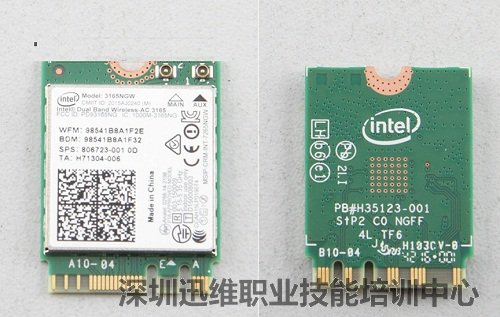

  英特尔Dual Band Wireless-AC 3165 双频无线网卡+4.2蓝牙模块,M.2接口。

拆机
雷神911 Targa游戏本拆机 图17

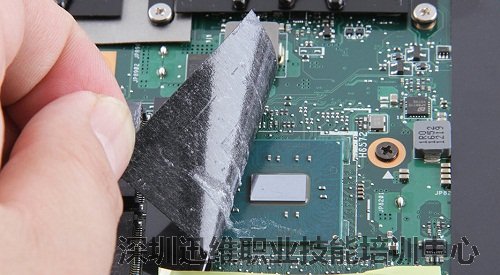

  南桥芯片同样被绝缘隔片所覆盖,雷神对于硬件的保护做的好是不错的。

拆机
雷神911 Targa游戏本拆机 图18

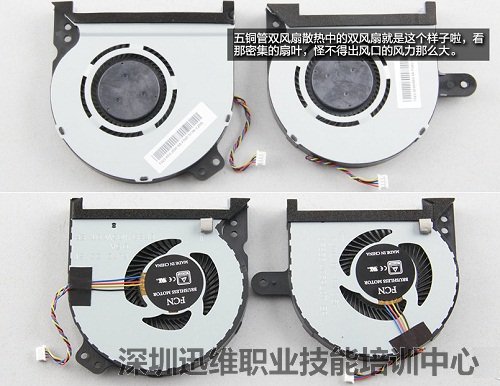

  五铜管双风扇散热就是这个样子的,看那密集的扇叶,怪不得出风口的风力那么大。

拆机
雷神911 Targa游戏本拆机 图19

  下一步导热铜管,从这张图可以清楚的看出5根铜管的直径是不一样的,这样的设计更有利于热量的快速导出。

拆机
雷神911 Targa游戏本拆机 图20

拆机
雷神911 Targa游戏本拆机 图21

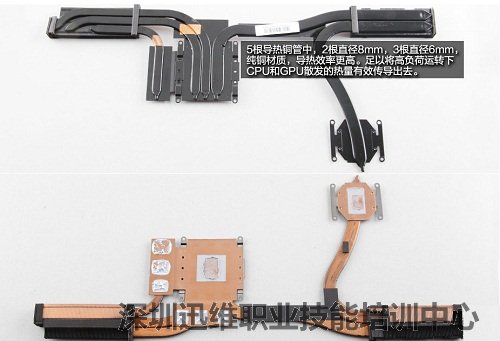

  5根导热铜管中,2跟直径是8mm,3根直径是6mm,纯铜材质,导热效率更高,足以将高负荷运转下CPU和GPU散发的热量有效的传导出去。

拆机
雷神911 Targa游戏本拆机 图22

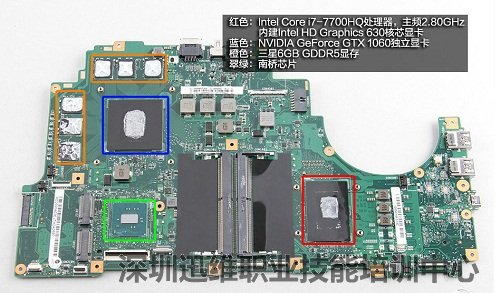

  红色:lntel Core i7-7700HQ处理器,主频2.80GHz内建lntel HD Graphics 630核心显卡。

  蓝色:NVlDlA GeForce GTX1060独立显卡。

  橙色:三星6GB GDDR5显存。

  翠绿:南桥芯片。

拆机
雷神911 Targa游戏本拆机 图23

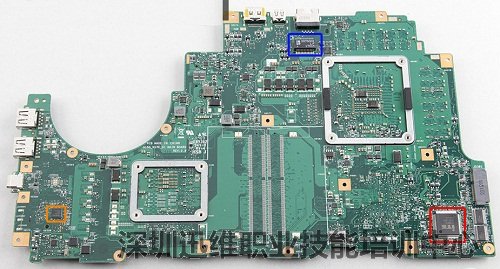

  红色:iTE嵌入式控制芯片 型号:lT8987E。

  蓝色:GST5009LF网络变压器。

  橙色:intersil 95829A。

拆机
雷神911 Targa游戏本拆机 图24

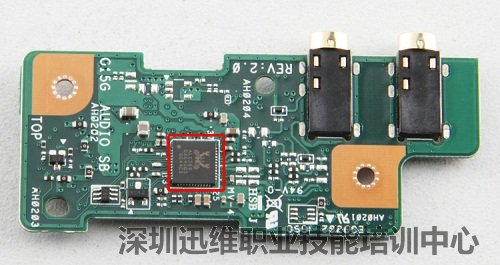

  红色:瑞昱Realtek AL C269声卡。

拆机
雷神911 Targa游戏本拆机 图25

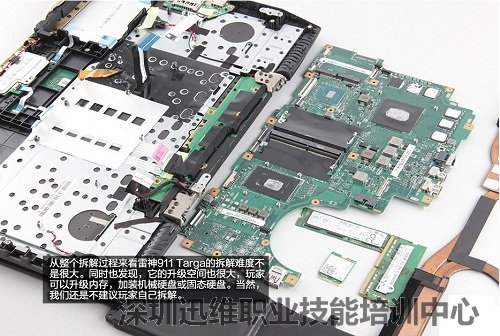

  从整个拆机的过程来看,雷神911 Targa的拆机难度不是很大,通过拆机也发现雷神911 Targa升级空间也很大,玩家可以升级内存,加装机械硬盘和固态硬盘。当然我们还是不建议玩家自己拆机的。

拆机
雷神911 Targa游戏本拆机 图26
