iPhone5S摄像头不聚焦,拍照显示屏模糊故障维修

更新时间:2017-04-04 11:18:52


  机器型号:iPhone5S

  故障现象:摄像头不聚焦,拍照显示屏模糊

  接一台iPhone5S故障机,故障为摄像头不聚焦,拍照时显示屏模糊

  维修过程:

  拿到机器后,首先确认故障现象,开始测试照相、录像、闪光灯,都好用!就是照远处显示屏模糊看不清,照近处才可以。

  首先怀疑是不是摄像头坏了,更换了一个摄像头还是一样,依旧是照远处显示屏模糊,没有聚焦(当时忘记拍照片了),只有进行下一步维修了。

  打开电路图和迅维手机维修系统,先对摄像头座子进行打值,发现3脚阻值不对。

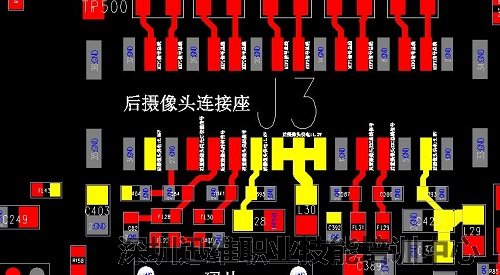

摄像头不聚焦 拍照显示屏模糊 图1
iPhone5S摄像头不聚焦 拍照显示屏模糊维修 图1

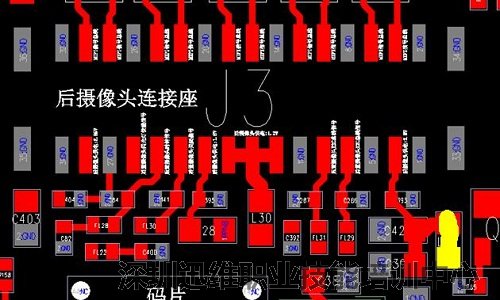

摄像头不聚焦 拍照显示屏模糊 图2
iPhone5S摄像头不聚焦 拍照显示屏模糊维修 图2

  接着测供电进行对比,一般照相机需要以下电压 :

  ①AF自动对焦模块供电,2.5V-2.8V;

  ②摄像头主供电1.2V、2.8V;

  ③摄像头总线供电1.8V;

  在C392、C395、C404电容上测量有1.2V、1.8V、2.85V电压,在C393电容上测量电压为0V ,没有这个2.5V聚焦电压。

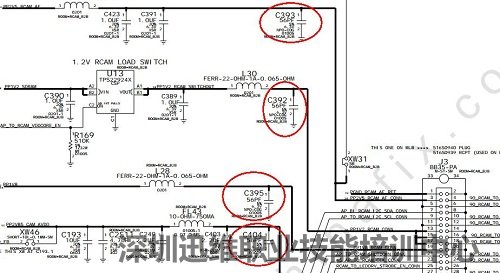

摄像头不聚焦 拍照显示屏模糊 图3
iPhone5S摄像头不聚焦 拍照显示屏模糊维修 图3

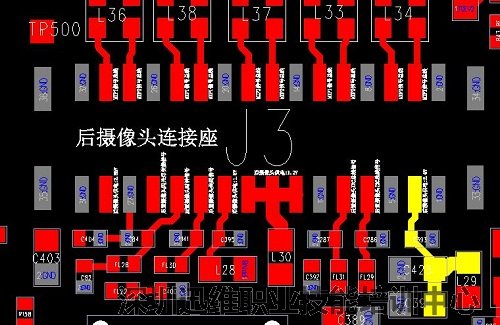

摄像头不聚焦 拍照显示屏模糊 图4
iPhone5S摄像头不聚焦 拍照显示屏模糊维修 图4

  对座子3脚进行跑线,到了L29电感,测量电感两端的阻值发现一个问题,电感一端有值一端无值说明电感开路了。

  用导线将此电感短接,测试,可以正常照相了。

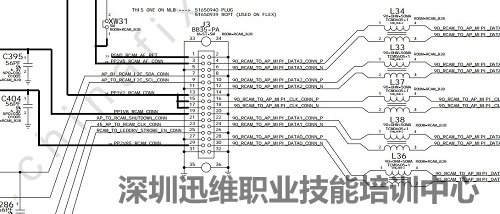

摄像头不聚焦 拍照显示屏模糊 图5
iPhone5S摄像头不聚焦 拍照显示屏模糊维修 图5

  至此,iPhone5S摄像头不聚焦,拍照显示屏模糊故障排除(这个故障不好拍照所以没照)。

————完————
