iPhone6P手机进水了怎么处理?处理不好CPU会报废哦

更新时间:2017-04-03 12:02:00

  型号:iPhone6P

  故障情况:iPhone6P不慎进水导致不开机

  维修过程:
  iPhone6P不慎进水导致不开机,手机进水了怎么处理?处理不好CPU会报废哦,所以维修时要谨慎处理对待。

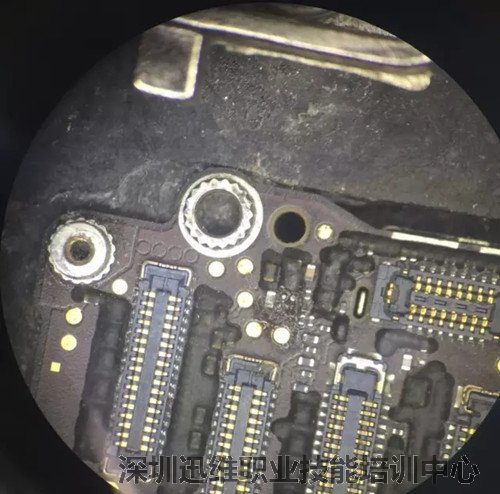

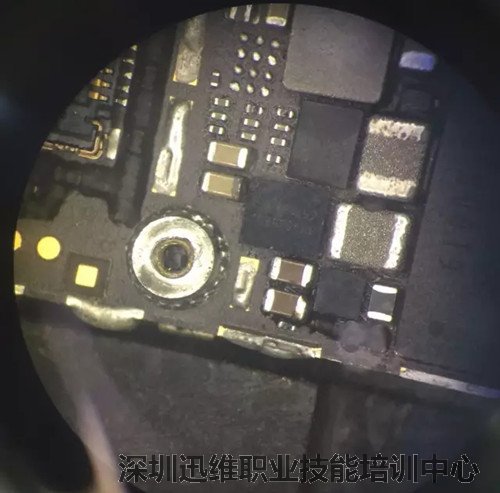

  先拆开手机观察主板

iPhone6P手机进水了怎么处理?图1

iPhone6P手机进水了怎么处理?图2

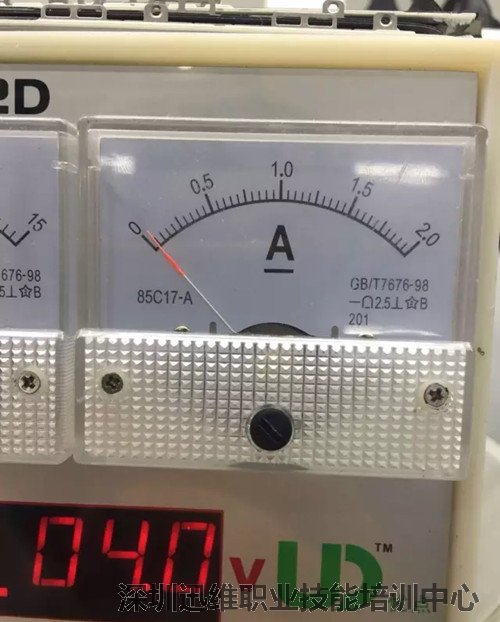

  显示IC和灯控以及摄像头供电管都被拆掉。先不管它,加电看电流,电流定在40毫安左右。

iPhone6P手机进水了怎么处理?图3

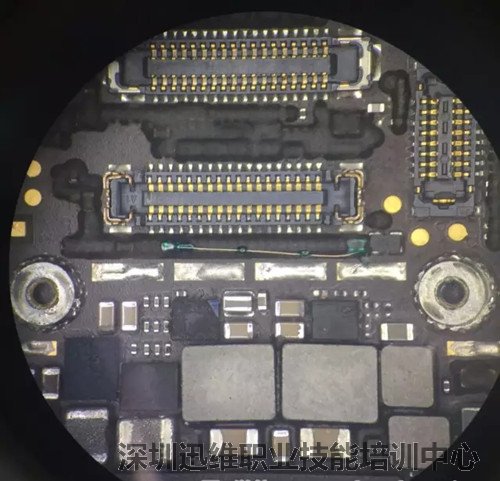

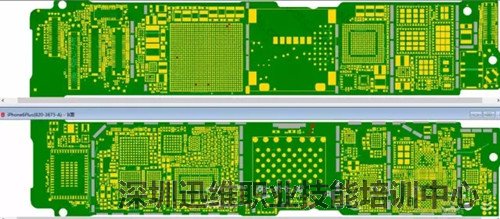

  根据我的修机经验,先测量复位电压(硬盘旁边有测试点),结果电压直接没有。通过点位图可以看到这一路通往显示IC,U1700,主电源和CPU显示IC已经被拆,不再考虑,拆掉U1700,测量复位电压还是没有,不用考虑了,是CPU造成的,同行直接放弃不修了。这种问题其实只要稍微改一下电路就可以了,看下图

iPhone6P手机进水了怎么处理?图4

iPhone6P手机进水了怎么处理?图5


  原理其实很简单,就是从PP1V8这一路借一个电压过来,但是中间必须串联一个电阻,电阻的大小根据复位电压的大小来决定,本机复位电压为0V,所以我找了一个200欧姆的电阻串联了起来,复位电压正常为1.7V左右,实际上能达到1.5V就可以开机。电路改完后加电测试,电源表已经是开机电流。装回显示IC和U1700


iPhone6P手机进水了怎么处理?图6

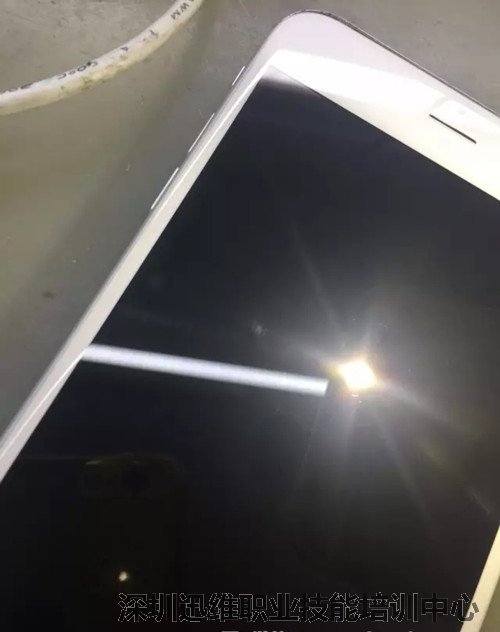

  缺一个灯控先不装,另一个灯控如果正常的话,肯定显示阴阳屏,扣屏测试发现有显示无背光,用手电筒照着可以看到苹果标

iPhone6P手机进水了怎么处理?图7

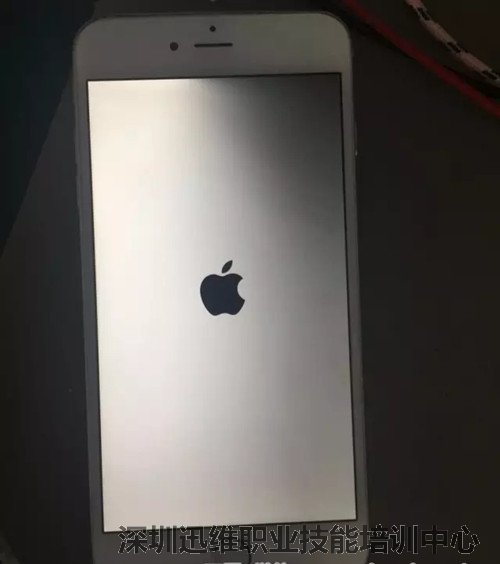

  这说明另一路灯控还有问题,装回缺的灯控,扣屏测试,阴阳屏意料之中

iPhone6P手机进水了怎么处理?图8

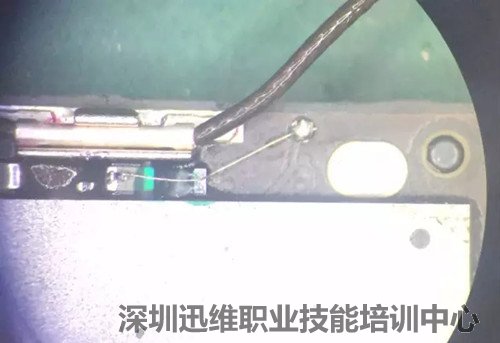

  先测量右背光的供电和通路,经测量全部正常,直接把右灯控拆掉换一个,扣屏继续测试,显示已经正常

iPhone6P手机进水了怎么处理?图9

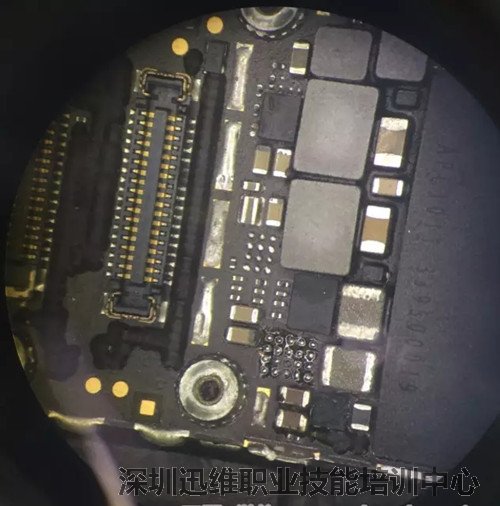

  还有摄像头供电管直接不装了,借一路供电就可以了

iPhone6P手机进水了怎么处理?图10

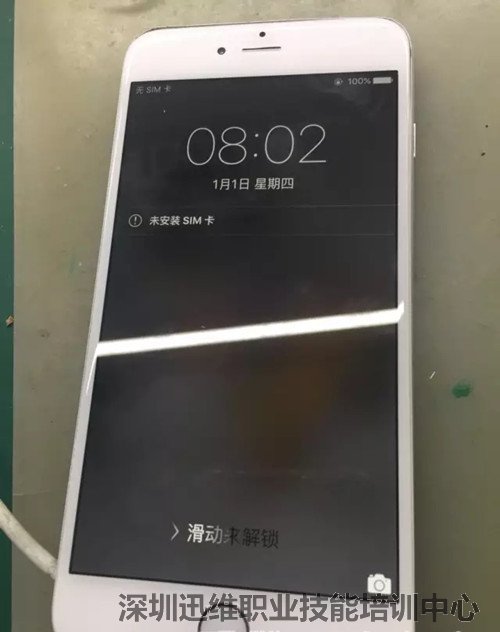

  然后装机测试,OK,全部搞定。

  以上就是今天为大家带来的iPhone6P手机进水了怎么处理的全过程,欢迎大家一起讨论交流学习。

  iPhone6P维修专题贴:http://www.chinafix.com/thread-1031268-1-1.html
