iPhone6前摄像头不能用故障维修

更新时间:2017-04-22 09:41:39


  机器型号:iPhone6

  故障现象:摄像头不能用

  维修过程:

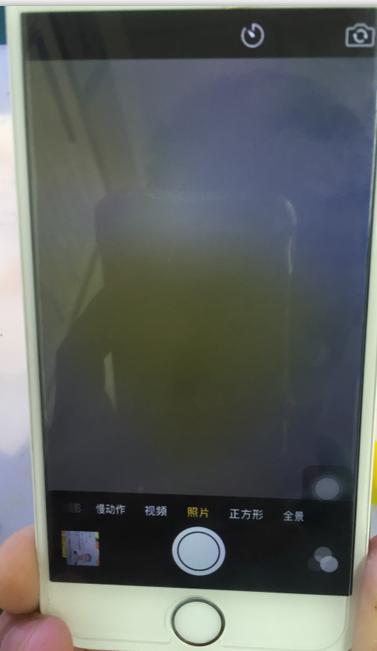

  把主板装到总成测试。其他全部都正常,只有前置摄像头不能用。如图:

iPhone6前摄像头不能用
iPhone6前摄像头不能用维修 图1

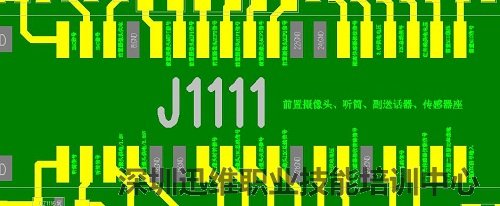

  先从座子J1111入手,阻值全部都正常。


iPhone6前摄像头不能用维修-座子J1111
iPhone6前摄像头不能用维修 图2

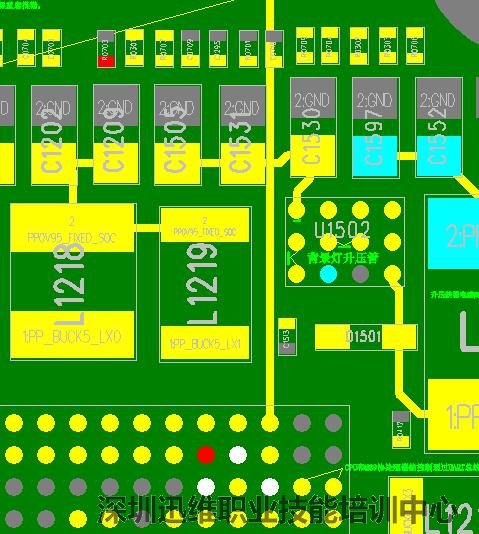

  接着测量到45_CMA1_REXT这路信号阻值为无穷大,正常阻值为700多,对比PCB图查看与CPU相连的元件。

到45_CMA1_REXT这路信号阻值为无穷大
iPhone6前摄像头不能用维修 图3

  只好将CPU拆下来飞线了。

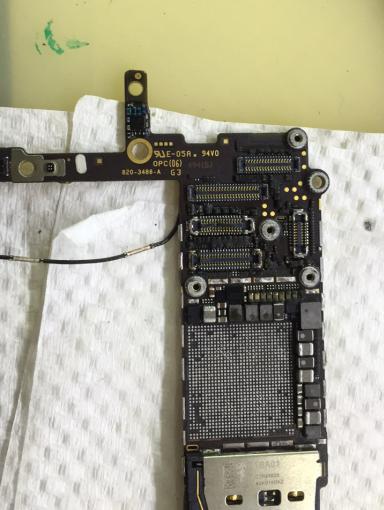

iPhone6前摄像头不能用维修-拆CPU
iPhone6前摄像头不能用维修 图4

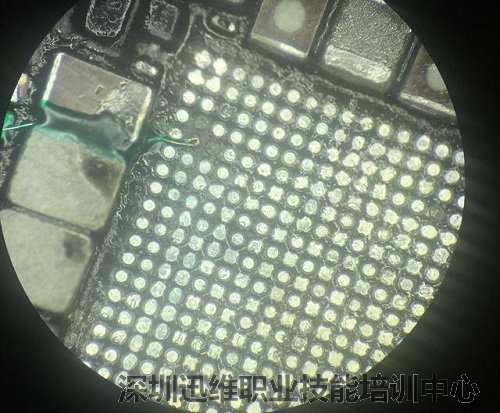

iPhone6前摄像头不能用维修-飞线
iPhone6前摄像头不能用维修 图5

  先把CPU下层装好,再将上层装上去,最后测试前摄像头正常了,iPhone6前摄像头不能用故障维修结束。

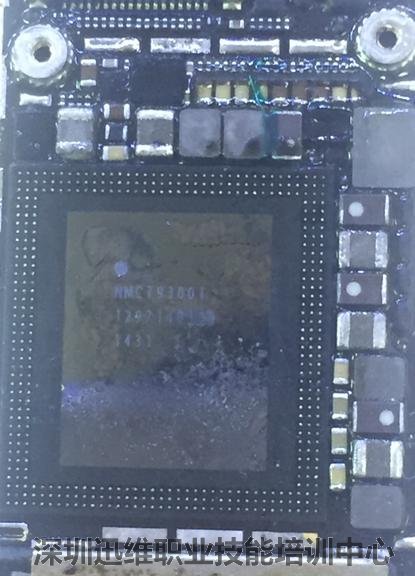

iPhone6前摄像头不能用维修-装好CPU下层
iPhone6前摄像头不能用维修 图6

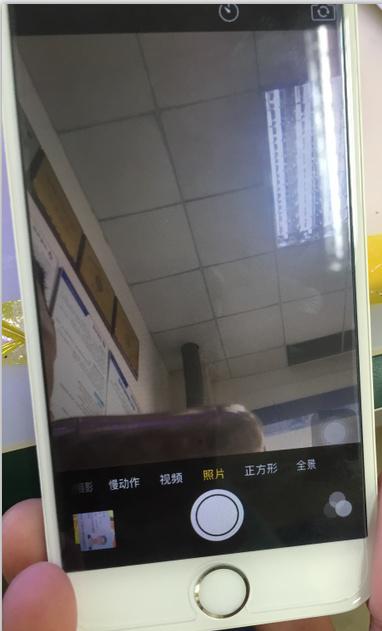

iPhone6前摄像头不能用故障排除
iPhone6前摄像头不能用维修 图7

————完————
