iPhone6s由于WiFi模块问题,导致手机发热维修案例

更新时间:2017-05-05 10:08:44


  机器型号:iPhone6s

  故障现象:手机发热

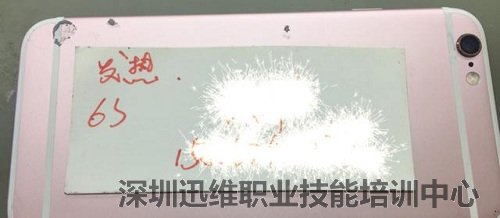

  收到客户一台iPhone6s手机,故障描述为手机发热。

iPhone6s手机发热故障维修
iPhone6s手机发热故障维修 图1

  维修过程:

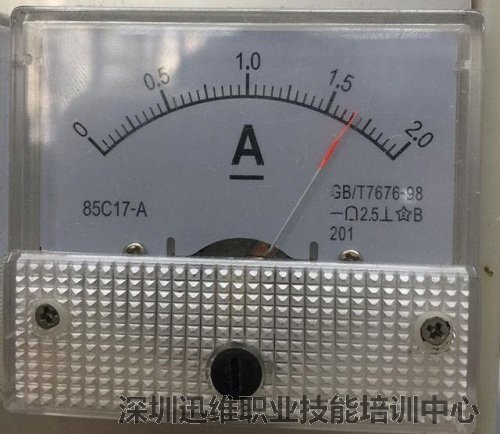

  拿到手后拆机加电测试,发现开机快进系统的时候电流一下打到1.65A,进了系统之后待机电流也是0~1.65A之间摆动。

iPhone6s手机发热故障维修
iPhone6s手机发热故障维修 图2

  正常情况下待机电流应该很小,个人感觉应该是信号部分的问题。为了验证我的猜想,把手机飞行模式打开,发现电流立马回归正常,然后把飞行模式再关了(打开飞行模式主板电流正常不会发热,不利于判断故障)。

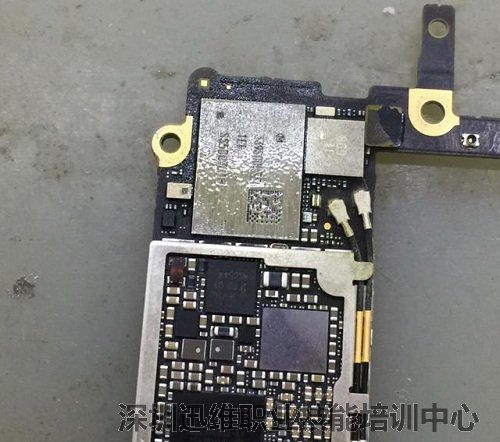

  下一步就是取下主板加电试一下信号部分是否发热,很遗憾,信号部分凉的不能再凉了。但是我发现了WiFi模块烫手,熏点松香,直接化了。

iPhone6s手机发热故障维修
iPhone6s手机发热故障维修 图3

  为了更加准确判断是不是WiFi模块的问题 ,扣上屏幕测试一下,只要一打开WiFi或者蓝牙,电流就非常大,这下百分百确定是WiFi模块坏了。

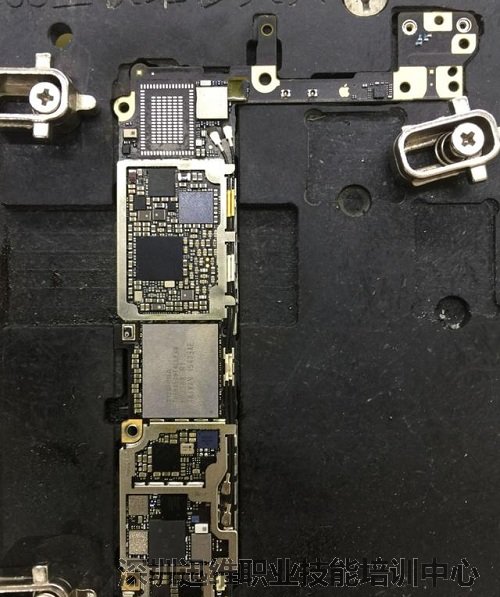

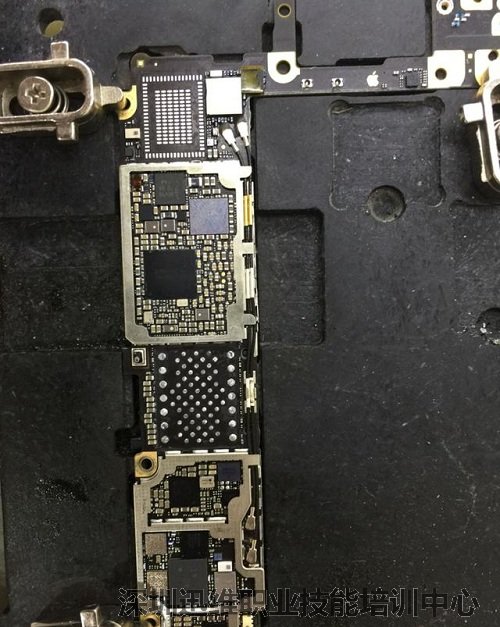

  下一步拆掉WiFi模块并清理焊盘,由于6S以上机型WiFi和硬盘底层加密,想要单独更换WiFi必须要跟硬盘解绑,所以撬下硬盘并清理焊盘。

iPhone6s手机发热故障维修 图4

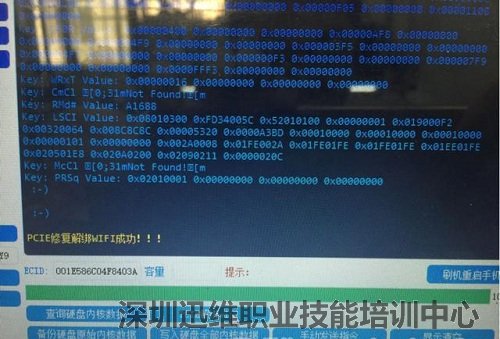

  然后把硬盘放入专业的测试架里面解绑WiFi。

iPhone6s手机发热故障维修 图5

  解绑过后就可以把硬盘装回了。

iPhone6s手机发热故障维修
iPhone6s手机发热故障维修 图6

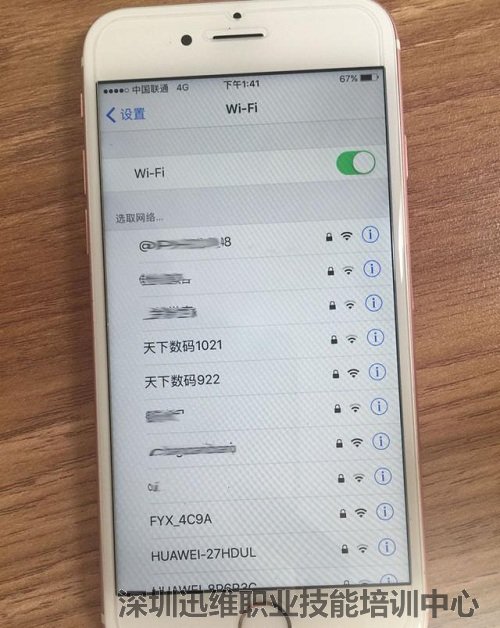

  WiFi模块直接换一个新的上去。装机测试,iPhone6s手机发热故障完美解决。

iPhone6手机发热故障维修 图7
