IPhone6Plus触屏失灵无铃声维修案例

更新时间:2016-05-09 12:54:04

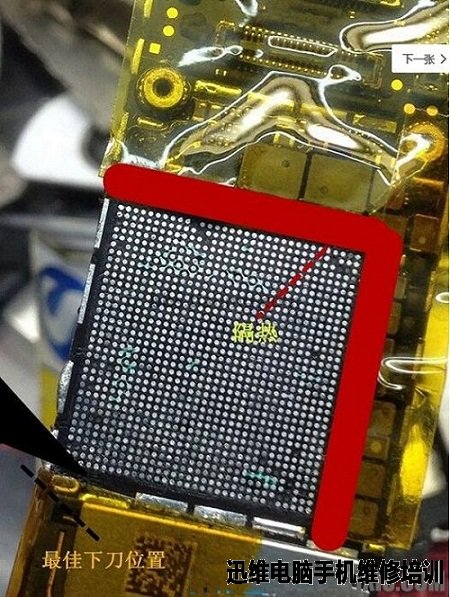

  IPhone6Plus摔过,触屏失灵,铃声全无。补焊音频ic触摸ic无效拆开U2401触屏供电ic,对照自制触摸阻值图,E4脚AP_TO_TOUCH_SPI_CS_L没有阻值,SPI为驱动,估计是驱动信号,查图纸,证实线路走向A8 CPU E31脚,唯一办法,重植CPU吧。从黑色位置下刀,cpu周边需要隔热,防止爆珠。

IPhone6Plus  图一

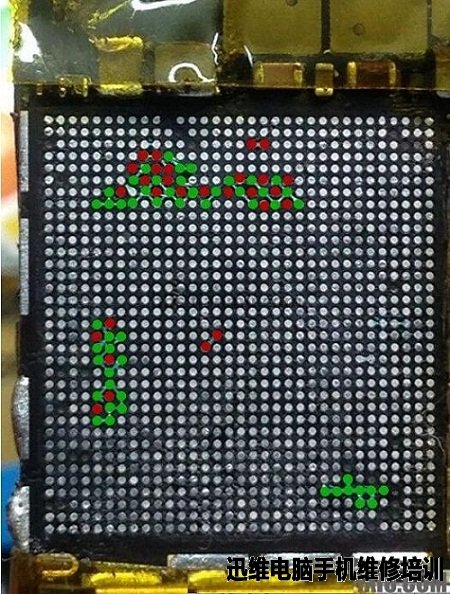

  清理干净封胶后,处理裸露的锡点,用万能表把裸露的地线用绿油涂掉,以免装cpu时锡珠跑位,不过也不会影响红色点的数据线通讯。

IPhone6Plus  图二

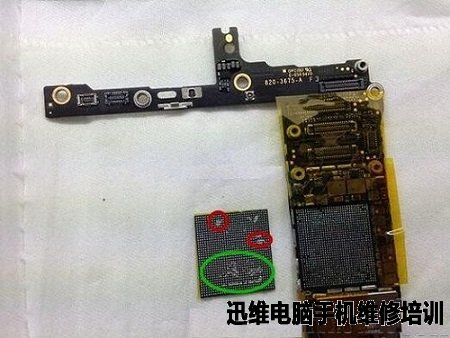

  cpu部分,裸露的线比较麻烦,我的处理方法是把裸露位置的点吸走,在主板上对应的点预先植上一样大小的锡珠,地线不用理会。

IPhone6Plus  图三

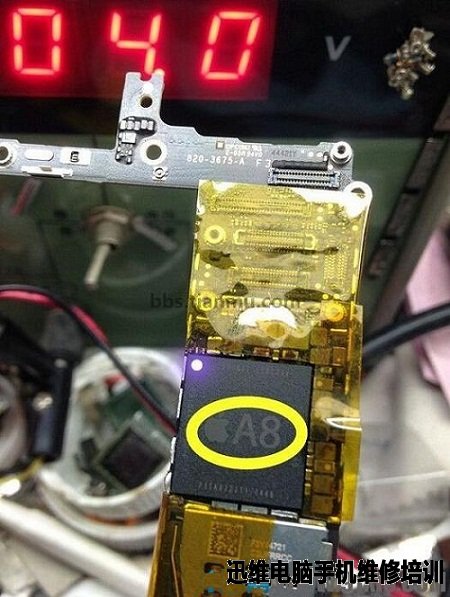

  cpu底层装好后,量U2401 E4脚,阻值有了,再一次证明了cpu摔虚焊了。

IPhone6Plus  图四

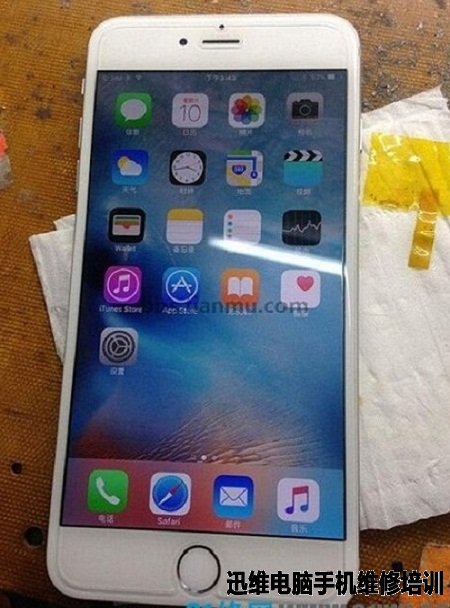

  开机试机,触屏好了,铃声也有了。

IPhone6Plus  图五

  最后送大家一个好点子,IPhone6Plus经常维修触屏的,你先找台好机或线路正常的,把U2401的7×9 63个脚做一个表格,以后修触屏的时候,直接对照找线维修就简单很多了,省很多时间。

IPhone6Plus  图六
