iPhone XR手机无法激活,刷机无效故障维修

【机器型号】iPhone XR(蓝色)

【故障现象】手机无法激活

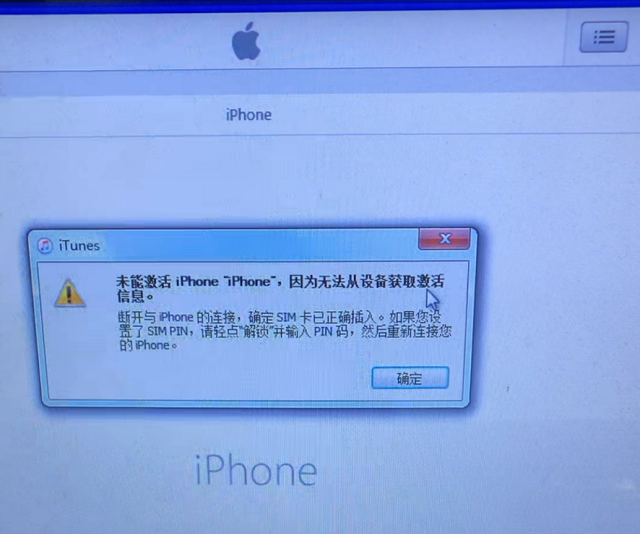

收到头条粉丝一iPhone XR,客户描述手机无法连接激活服务器,可能是NFC方面的问题,手机之前没有维修过。

iPhone XR手机无法激活,刷机无效故障维修 图1



【思路分析】

手机无法激活,一般会有几种情况:

第一种:是系统版本低;

第二种:没有识别到基带;

第三种:CPU没有识别到NFC芯片;

第四种:焊接过硬盘序列号和蓝牙WIFI地址不匹配。

既然知道是这几种情况后,我们开始逐一排查。

【维修过程】

  粉丝描述手机之前没有维修过,那么,首先排除第四种情况。

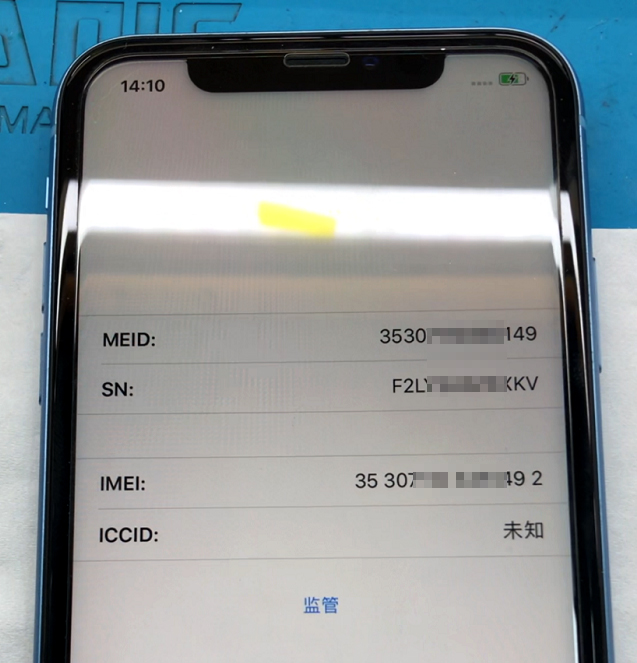

  拿到机器后,开机测试,手机在激活界面,可以看到串号,那么,第二种无基带情况排除。

iPhone XR手机无法激活,刷机无效故障维修 图2


  排除了以上两种情况,就只剩下系统版本低或者NFC电路问题了。本着先简后难的原则,先刷机看看,刷机后再激活故障依旧。现在问题很清晰了,问题就出现是NFC电路方面。

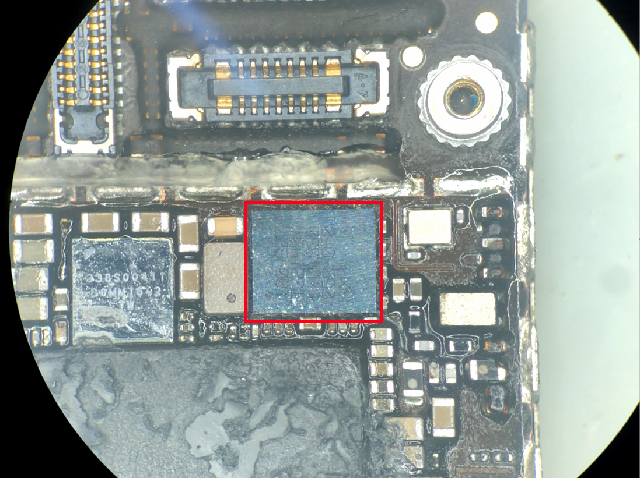

  拆开,取出主板,显微镜下观察发现主板上NFC电路其实是修过的。

iPhone XR手机无法激活,刷机无效故障维修 图3

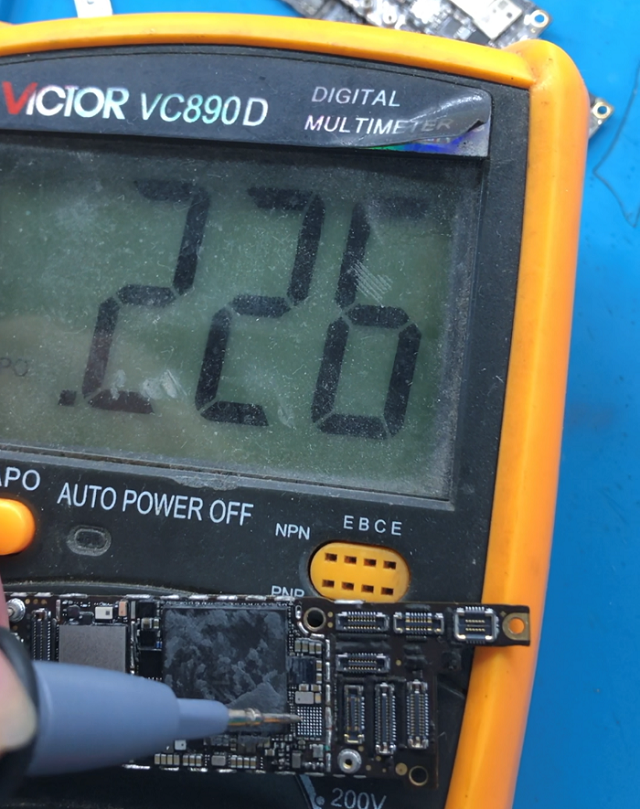

  修过的机器首先处理上家动过的地方,怀疑没有焊好,直接拆掉芯片,顺便测下焊盘阻值,发现NFC芯片的REF阻值不正常。正常板子阻值是无穷大,但是现在有阻值了。

iPhone XR手机无法激活,刷机无效故障维修 图4

  打开鑫智造对比点位图,此线路上连接一个电容C7534。

iPhone XR手机无法激活,刷机无效故障维修 图5

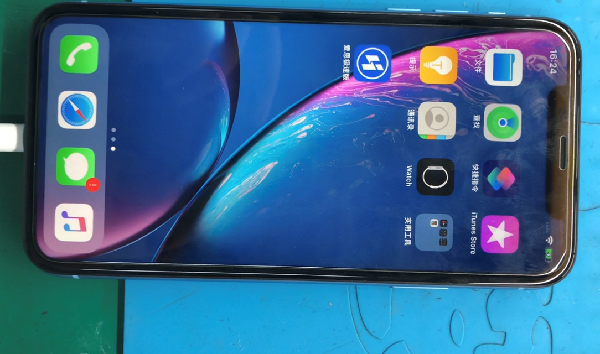

  拆掉此电容,阻值正常了,更换此电容,装回NFC芯片,开机测试,激活成功,进系统测试功能一切正常,维修到此结束。

iPhone XR手机无法激活,刷机无效故障维修 图6
