iPhone6开机键失灵维修案例

更新时间:2016-05-20 16:18:36

  机器型号:iPhone6

  故障现象:开机键失灵

  维修过程:

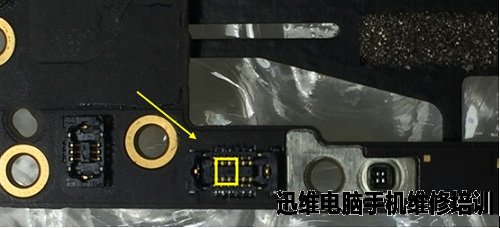

  接到一部苹果6手机,手机在开机的情况下,按开机键没反应。测试了一下,用手按开机键的确没反应,音量和HOME键都正常。于是拆下屏幕取出主板用镊子短接开机触发点AP_TO_PMU_HOLD_KEY_L信号脚到地。如下图:

iPhone6开机键失灵
iPhone6开机键失灵维修(图1)

  通过触发上图中的位置发现还是无电流反应。测量座子左上角第一脚(开机触发脚)的对地二极体值;发现对地值为无穷大(说明电路有开路)。找到原理图发现从开机座子到电源的触发脚中间串联了一个电感FL如下图:

iPhone6开机键失灵
iPhone6开机键失灵维修(图2)

iPhone6开机键失灵
iPhone6开机键失灵维修(图3)

iPhone6开机键失灵
iPhone6开机键失灵维修(图4)

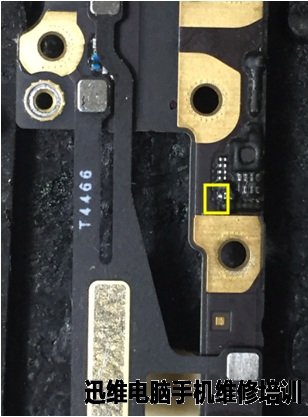

  找到实物主板中的FL0809如下图:

iPhone6开机键失灵
iPhone6开机键失灵维修(图5)

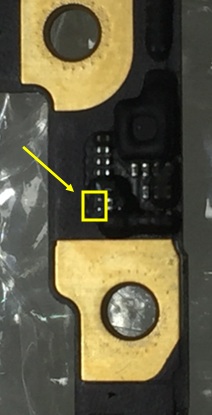

  果断短接它的两个引脚,使线路导通。主板装机后按开机键OK!

iPhone6开机键失灵
iPhone6开机键失灵维修(图6)

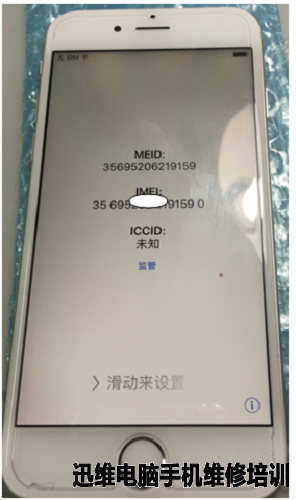

  开机画面如下:


iPhone6开机键失灵维修(图7)
