机器型号：iphone 4s



　　故障现象：能开机进系统、无WIFI、无指南、打电话黑屏



　　维修过程：

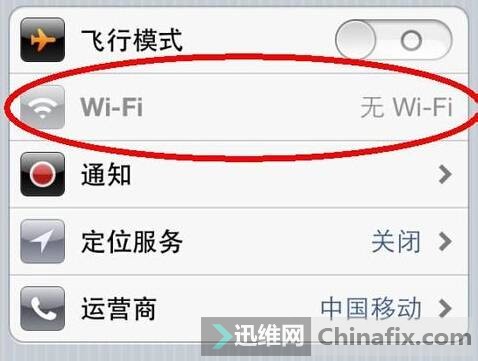

　　之前买回来多块4S料板，其中有几块成色还可以，有空拿出来进行一下测试，其中有一块可以开机进系统，但进一步测试其他功能，首先发现无WIFI。如图：



iphone 4s 无WIFI、无指南、无电话黑屏 图1

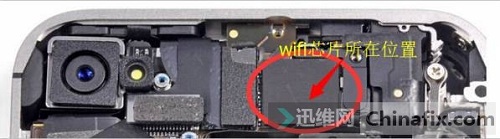

　　这个4S的通病，肯定是低温WIFI芯片，拆机查看主板。如图：



iphone 4s 无WIFI、无指南、无电话黑屏 图2



　　拆下芯片后如图：



iphone 4s 无WIFI、无指南、无电话黑屏 图3

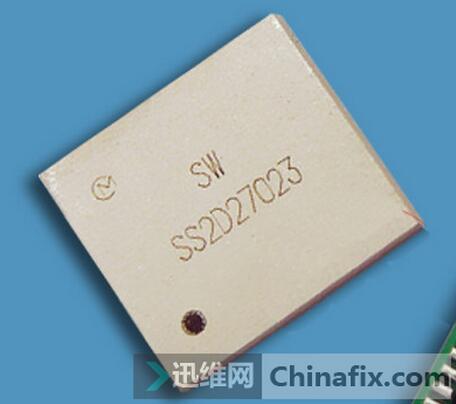

　　在一块料板上找到了一个，如图：



iphone 4s 无WIFI、无指南、无电话黑屏 图4



　　装上芯片测试WIFI出来了。如图：



iphone 4s 无WIFI、无指南、无电话黑屏 图5

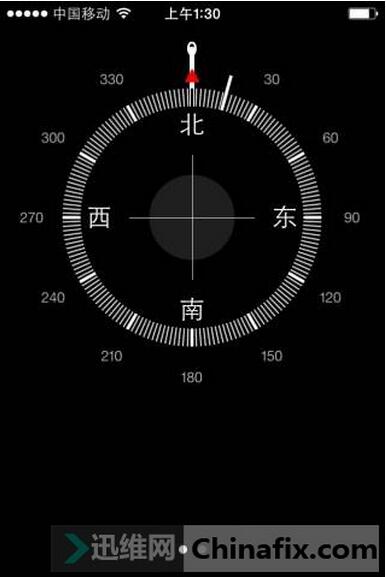

　　开始手动完整组装4S，装前置摄像、后置摄像、喇叭、中框等组件，但是组装完成后，无意中打开指南针发现指南针无动作。如图：



iphone 4s 无WIFI、无指南、无电话黑屏 图6



　　指南针功能受陀螺仪芯片控制（没有指南针功能，手机导航等相关功能不可用）。



　　拆机换陀螺仪芯片，迅速拆下陀螺仪芯片，此芯片比较容易焊接，大约5分钟后换好芯片，待冷却后试机，指南正恢复正常。



　　陀螺仪芯片位置如图：



iphone 4s 无WIFI、无指南、无电话黑屏 图7



　　继续测试其它各项功能，蓝牙好、录音正常、扬声器正常、前后摄像等等均正常。



　　插入电话卡，拨打电话测试听筒，发现一拨电话，屏幕黑屏，以为是电池没电自动关机了，拆掉后盖，拔掉电池，接电流表试机拨打电话，依旧黑屏，但电流却依然正常，说明没有关机，按home按键，屏幕亮一下立即灭了，但依然显示在通话中，可以拨打电话说明基带这块没有问题，考虑到是听筒上方的距离传感器（也有人称之为“接近感应器”）的问题，更换听筒上方的传感器试机故障依旧。传感器与开机按键一体，其实物如图：



iphone 4s 无WIFI、无指南、无电话黑屏 图8



　　打开原理图查看，发现距离传感器确实受触摸IC（U19）控制，PROX_RX_EN_1V8 、 PROX_TX_EN_1V8、PROX_RX 几路信号由触摸芯片发出，与其相关的原件并不多。原理图如下：



iphone 4s 无WIFI、无指南、无电话黑屏 图9



　　打开迅维网手机维修系统，查找并检测R148、C304等相关原件，未见异常，如图;



iphone 4s 无WIFI、无指南、无电话黑屏 图10

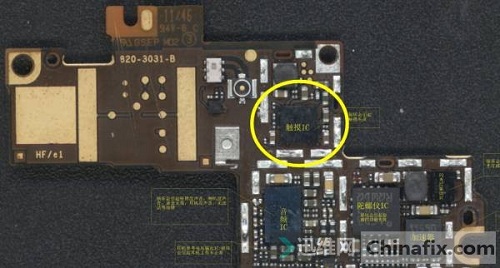

　　其他几路应该是直接到距离感应器，怀疑是触摸IC（U19）故障引起，但屏幕触摸完全正常，开始比较犹豫，经过跟手机洪老师请教，最终还是定位在触摸IC，找一块触摸IC 更换上去。



　　注意：触摸IC多为玻璃晶体芯片，很容易吹坏，取触摸IC时，风枪温度尽量比取一般芯片稍低一些。

iphone 4s 无WIFI、无指南、无电话黑屏 图11



　　换上触摸IC后，打电话测试，再也不黑屏了，说明确实为触摸IC故障，维修到此结束。



　　文中图纸不清晰，请查看原文链接：http://www.chinafix.com/thread-881505-1-1.html



　　本文作者：迅维ID:小文大章
