Iphone5s进水换屏幕背光模组

更新时间:2016-06-25 15:01:24

  手机进水之后一般背光模组都会有进水的痕迹,直接更换屏幕总成价格会很高,客户一般不会接受。如果能够掌握更换背光模组的方法,就可以节省很大一部分费用。

Iphone5s进水换屏幕背光模组

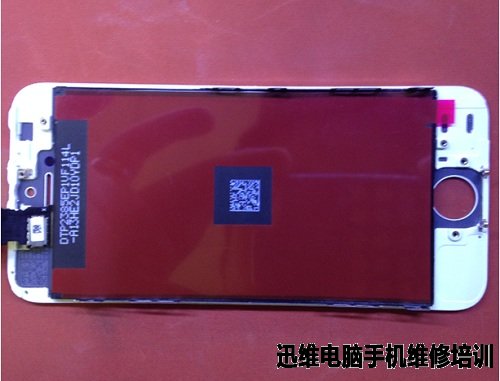

Iphone5s进水换屏幕背光模组(图1)

  更换背光模组需要的工具以及辅助材料:530清洗剂,无尘布,背光模组,电烙铁,预热台。

  Iphone5s进水换屏幕背光模组
Iphone5s进水换屏幕背光模组(图2)

Iphone5s进水换屏幕背光模组
Iphone5s进水换屏幕背光模组(图3)


更换步骤:

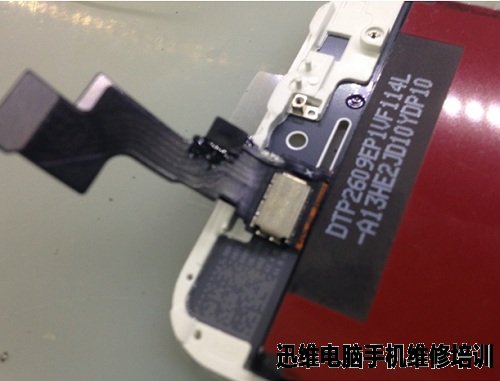

  分离损坏的背光模组,首先用电烙铁烫开背光模组供电线。

Iphone5s进水换屏幕背光模组
Iphone5s进水换屏幕背光模组(图4)

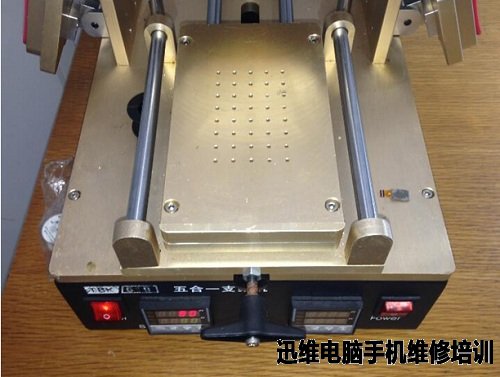

  预热台调整到80度加热,用高温来软化背光模组边胶,易于分离。

Iphone5s进水换屏幕背光模组

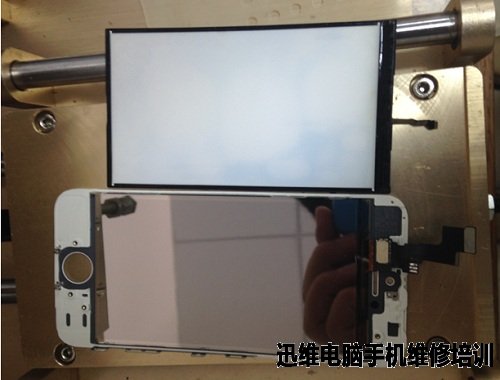

Iphone5s进水换屏幕背光模组(图5)

Iphone5s进水换屏幕背光模组
Iphone5s进水换屏幕背光模组(图6)


  用无尘布沾530清洗剂,清洁屏幕上残留的胶和灰尘。清洁过程中,注意不能有任何灰尘和痕迹,否则会影响更换后的显示效果。

Iphone5s进水换屏幕背光模组
Iphone5s进水换屏幕背光模组(图7)

  清洁完成,对位贴合背光模组。新买的背光模组上面都会有一层透明的防尘膜,撕去防尘膜按照原先位置贴合到屏幕背后就可以了。

Iphone5s进水换屏幕背光模组
Iphone5s进水换屏幕背光模组(图8)

Iphone5s进水换屏幕背光模组
Iphone5s进水换屏幕背光模组(图9)


  焊接好背光模组供电线,贴上绝缘贴纸。

Iphone5s进水换屏幕背光模组
Iphone5s进水换屏幕背光模组(图10)

Iphone5s进水换屏幕背光模组
Iphone5s进水换屏幕背光模组(图11)


  测试,完成。

Iphone5s进水换屏幕背光模组
Iphone5s进水换屏幕背光模组(图12)

操作过程中需要注意的事项:

  1:烙铁烫开和焊接背光供电线时,应注意悬空操作,不可以贴到背光模组上焊接。否则高温可能会烫坏背光模组。

  2:分离模组时,应细心操作,避免操作工程中损坏液晶玻璃。

  3:清洁模组时,要注意液晶清洁,任何灰尘和痕迹都会影响更换后的显示效果。

  4:贴合对位时,要注意位置,最好找一个同型号的屏幕对比位置后操作。
