IPAD4有一条触摸不能使用维修一例

更新时间:2016-06-25 14:48:50

  机器型号:IPAD4

  故障现象:外地客户寄修一台IPAD4,说是有一条触摸失灵不能正常使用,已更换过两个触摸屏测试故障还是一样,在本地已经无法解决,所以发到迅维维修部来看看能不能搞定。


  维修过程:

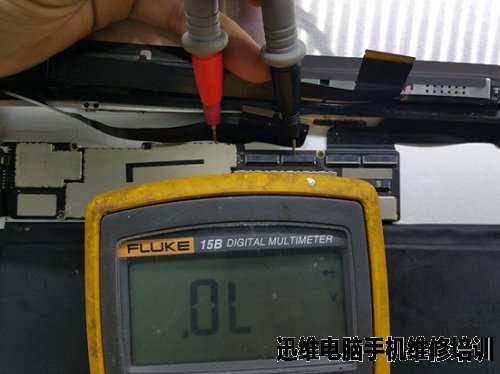

    接到手后安装画板软件测试发现屏幕右边竖着有一条触摸不能用,拆机后用万用表量触摸接口的对地二极管值,发现其中一条数据线数值对地为无穷大。

IPAD4有一条触摸不能使用
IPAD4有一条触摸不能使用维修(图1)

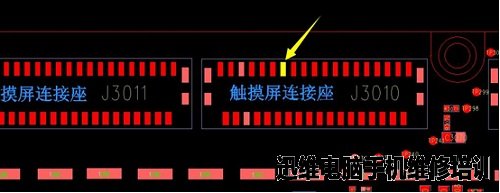

    查看维修专用的PCB图。

IPAD4有一条触摸不能使用
IPAD4有一条触摸不能使用维修(图2)

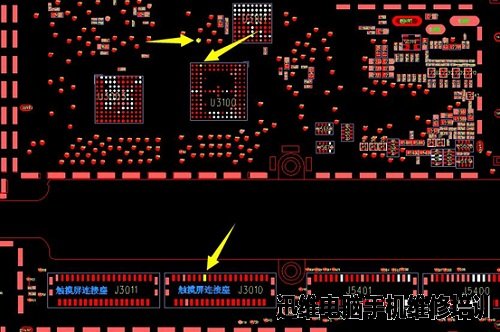

    从PCB图中看到这条数据线直接进了触摸IC芯片,后面还有一个测试点。

IPAD4有一条触摸不能使用
IPAD4有一条触摸不能使用维修(图3)

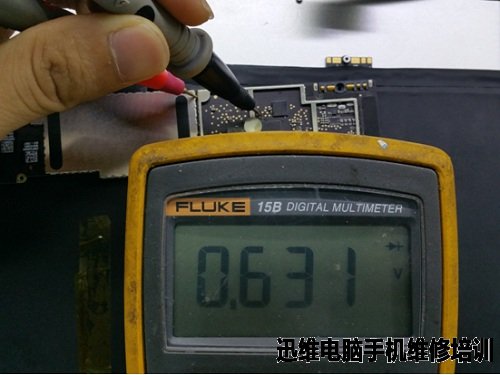

    打测试点对地值有六百多,与其他数据线的值一致,确定座子到背面线路有问题。

IPAD4有一条触摸不能使用
IPAD4有一条触摸不能使用维修(图4)

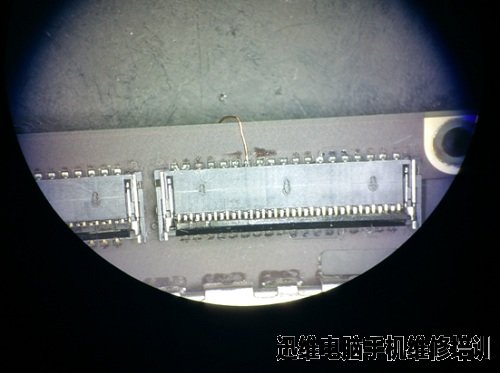

    直接从座子飞线到背面测试点。

IPAD4有一条触摸不能使用
IPAD4有一条触摸不能使用维修(图5)

IPAD4有一条触摸不能使用
IPAD4有一条触摸不能使用维修(图6)

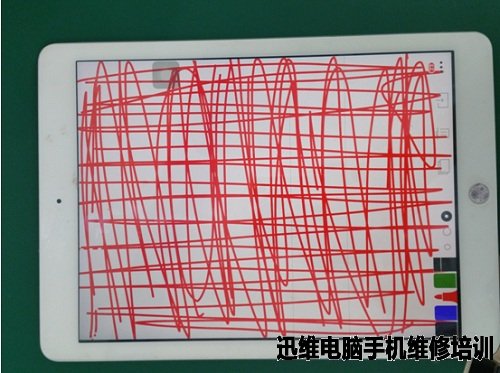

    飞线完成后进入系统进行测试,用软件对原故障位置进行反复测试,确定没有问题,此IPAD完美修复。

IPAD4有一条触摸不能使用
IPAD4有一条触摸不能使用维修(图7)

  【本文作者】:迅维快修。以上内容精选自迅维论坛,迅维快修承接各种手机数码、电脑/笔记本板卡、数据恢复、平板等维修业务,如有需要请联系:
