iphone6 CPU发热打电话不灭屏维修一例

更新时间:2016-07-02 13:42:58

  机器型号:iphone6

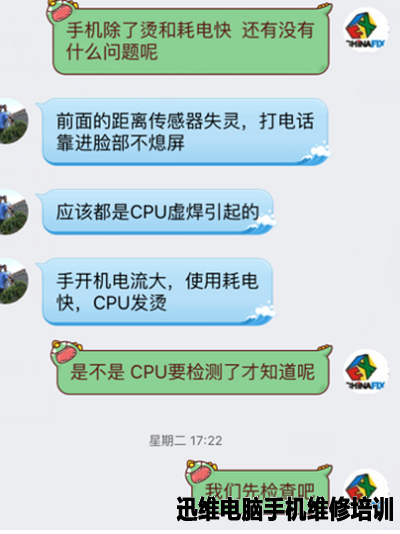

  故障现象:如图客户描述,经迅维快修工程师检测后发现开机CPU发热,电池耗电快,打电话还不能熄屏。

iphone6 CPU发热打电话不灭屏
iphone6 CPU发热打电话不灭屏维修(图1)

iphone6 CPU发热打电话不灭屏
iphone6 CPU发热打电话不灭屏维修(图2)

iphone6 CPU发热打电话不灭屏
iphone6 CPU发热打电话不灭屏维修(图3)

  维修过程:

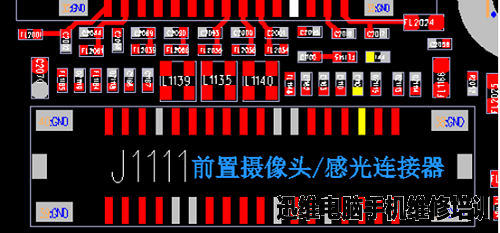

  根据客户描述以及初步检测,先从最表层的不能熄屏这个故障开始维修。这个检测电路比较简单,首先用万用表打接口J1111对地阻值,发现PP3V0_ALS_CONN供电阻值偏低只有260多,而正常是500左右。电路图如下:

iphone6 CPU发热打电话不灭屏
iphone6 CPU发热打电话不灭屏维修(图4)

  根据点位图发现3V供电是电源IC直接输出,中间只经过几个电容滤波。如图:

iphone6 CPU发热打电话不灭屏
iphone6CPU发热打电话不灭屏维修(图5)

iphone6 CPU发热打电话不灭屏
iphone6 CPU发热打电话不灭屏维修(图6)

iphone6 CPU发热打电话不灭屏
iphone6 CPU发热打电话不灭屏维修(图7)

  首先换了个电源芯片,对地阻值还是一样,可以排除电源芯片本体损坏。继续对线路上的电容进行检查,发现电容C1114有一点点发黑变色,直接翘掉,对地阻值正常。如图:

iphone6 CPU发热打电话不灭屏
iphone6 CPU发热打电话不灭屏维修(图8)

  装机测试1天没问题,这台机器就是因为3V供电有轻微短路,导致一连串的联带故障。

iphone6 CPU发热打电话不灭屏
iphone6 CPU发热打电话不灭屏维修(图9)
