iphone6 4.7 二修不显示维修实例

更新时间:2016-07-02 14:35:22

  机型: iphone6

  故障:二修机接手时背光不亮,背光供电短路。再后来返修时亮时不亮,不亮时重新扣一下屏幕又能亮。

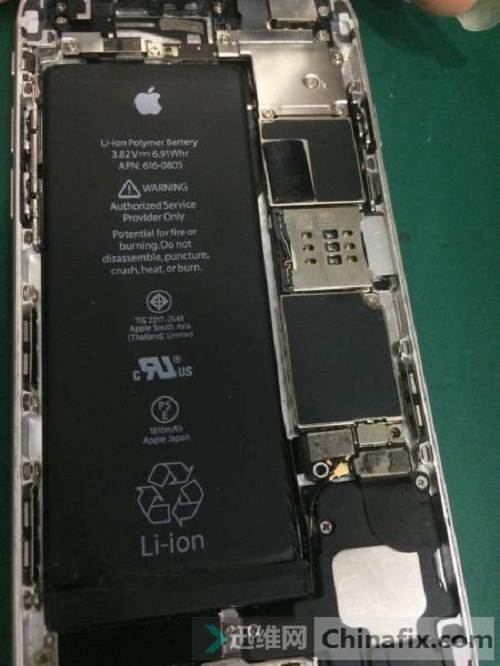

  第一次接手时板子正面比较靓,拆开屏幕排线贴片,发现显示座子被换过,再拆开板子仔细检查,电源也被换过,不过机子是能显示的,就是没背光。客户说是不开机,那就报价不开机。

iphone6 4.7 二修不显示(图1)

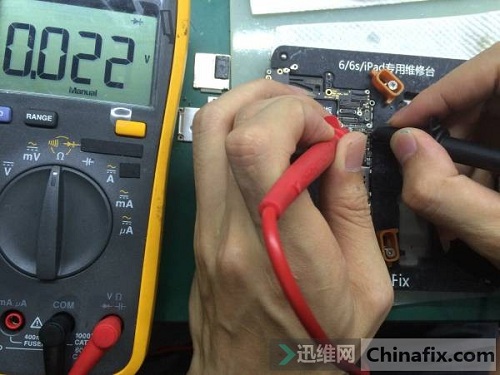

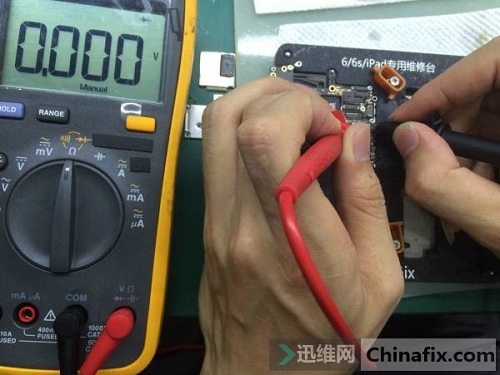

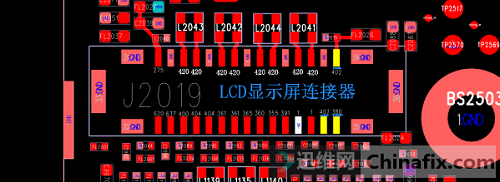

  测量显示座子背光输入以及背光回路,背光回路0000直接短路,两路回路阻值偏低(正常背光输入400多,回路600多),直接换4件套。

iphone6 4.7 二修不显示(图2)

iphone6 4.7 二修不显示(图3)

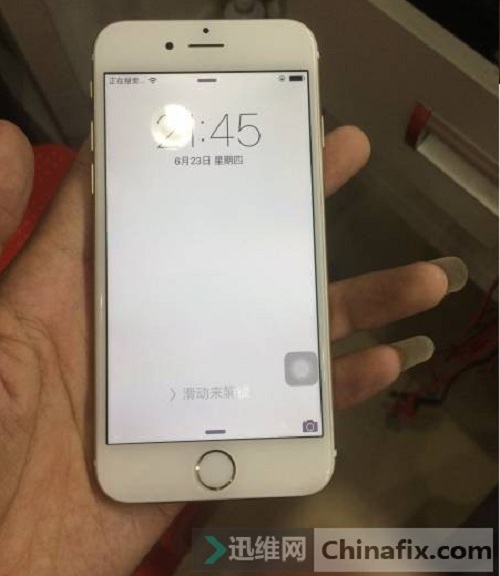

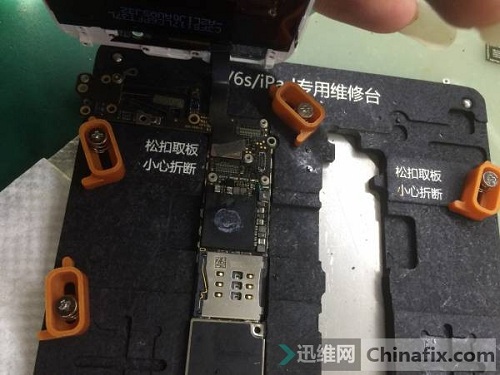

  换完4件套直接亮了,还给客户。第三天就返修了,客户说开机亮一下,放在那里不能唤醒,强制开机也不行,得重新拔插屏幕(这是个同行)。经过测试发现不亮的时候内屏也不显示,能显的时候都正常,开机用一段时间会不显示。不亮的时候再次认真的测量显示座子相关线路,没有发现问题。

iphone6 4.7 二修不显示(图4)

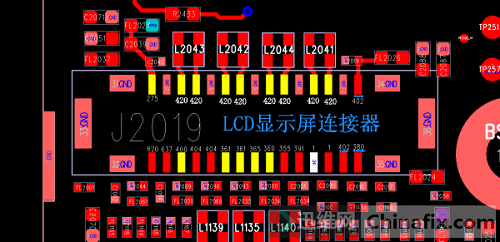

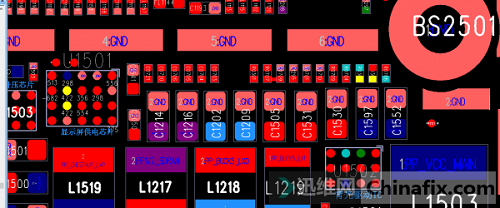

  拆掉CPU屏蔽铁盖,测量屏幕供电IC以及背光升压IC的I2C总线对地值。发现两个测试点一个480多一个380多,明显不正常(正常一只脚410,一只脚380左右,拆掉U1501以后两个测试点阻值是非常接近的)。

iphone6 4.7 二修不显示(图5)

  怀疑U1501那端I2C总线断线了,U1501边上有两个测试点,用刀片刮了下,不太好测,直接拆了U1501,测量两个点之间的通断。有个脚接触不好,风枪加热下板子直接就测不到值了,看来还是断线惹得祸。

iphone6 4.7 二修不显示(图6)

iphone6 4.7 二修不显示(图7)

iphone6 4.7 二修不显示(图8)

iphone6 4.7 二修不显示(图9)

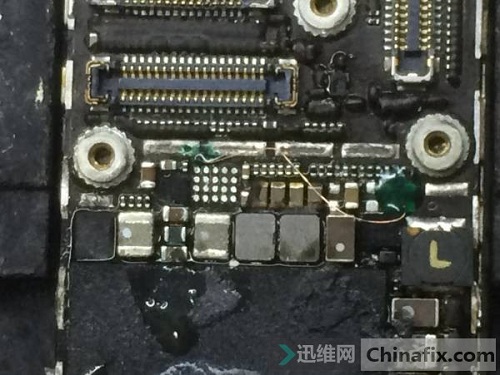

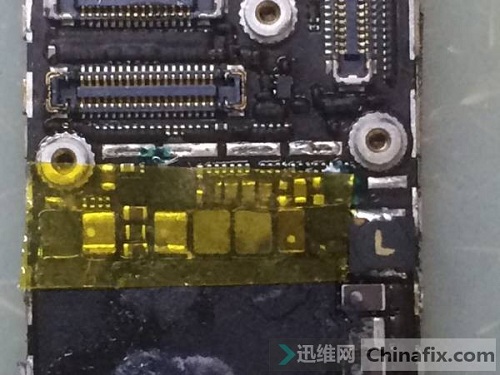

  飞线了,如下图。装上芯片,再测好,贴胶带防止短路。

iphone6 4.7 二修不显示(图10)

iphone6 4.7 二修不显示(图11)

iphone6 4.7 二修不显示(图12)

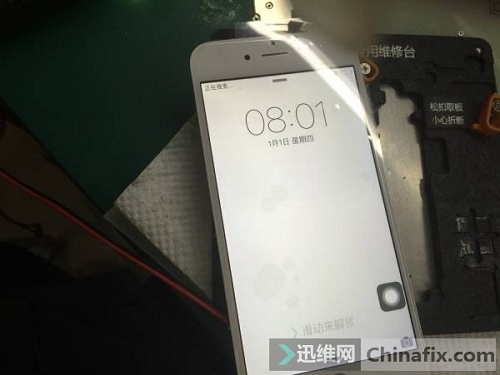

  装机测试。

iphone6 4.7 二修不显示(图13)

iphone6 4.7 二修不显示(图14)

iphone6 4.7 二修不显示(图15)

  总结一下:手机这玩意容易摔,还比较容易断线,隐形故障比较难修。关键是理清思路,理论手工结合,才能又快又好地修机器。

  本文作者:迅维ID(土豆potato)

  原文链接:http://www.chinafix.com/thread-981407-1-1.html
