iphone 6不显示故障维修

  来实地一月有余,从进门的一张白纸,到干亮A8,有自己不懈的努力,更离不开迅维实地各位老师的耐心指导和教诲。

  上周去华强北调研时顺便购入iphone 6故障板,iphone 6不显示,今天拿来尝试维修,锻炼下自己的实战能力,顺便检验焊工是否过关。

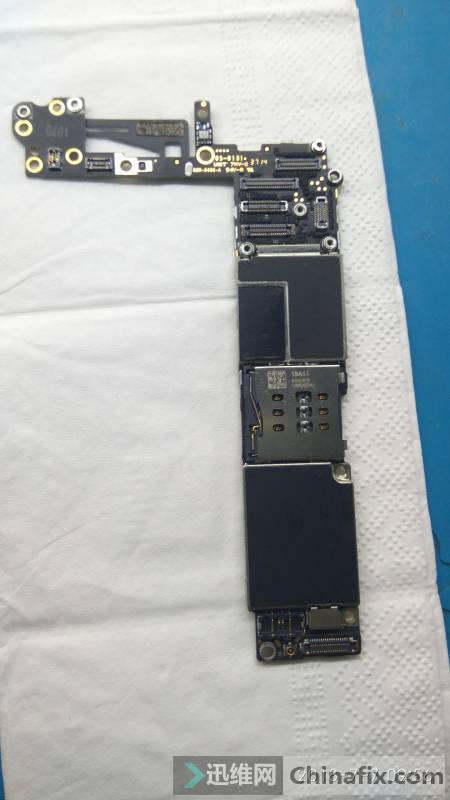

  这是一块6代故障板,如图:



iphone 6不显示故障维修

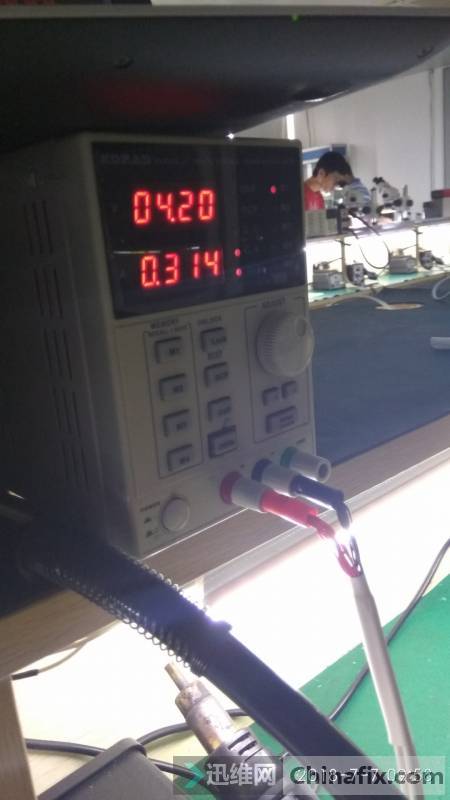

  首先,大概看了下外观,没什么明显的进水,腐蚀。(这块儿我还是有些太随意,没上显微镜仔细观察,导致后面差点走弯路),好吧,不啰嗦,裸板上电,电流跳变正常,(咦!捡到便宜了,故障板的价格买了块好板子)。

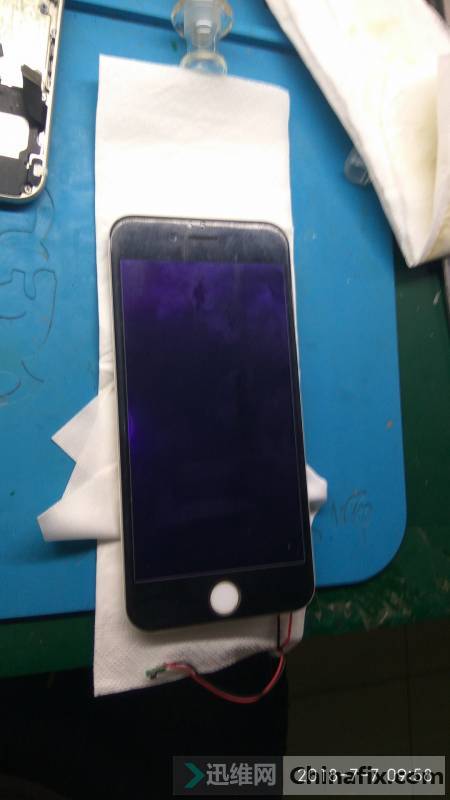

  接上屏,触发上电,电流正常的跳动着,但屏幕并没有亮起来。


  对着强光,我在屏幕中苦苦搜索着那个被乔帮主啃了一口的苹果Logo,但并没有什么意外发现。屏幕漆黑一片。看来板子是上电触发正常,不显示。刚好昨天预习了iphone不显示维修,正好用上。老老实实的按流程来吧。拆下屏幕,裸板触发,测显示座1.8V供电,如图,有1.8V,正常。

iphone 6不显示故障维修

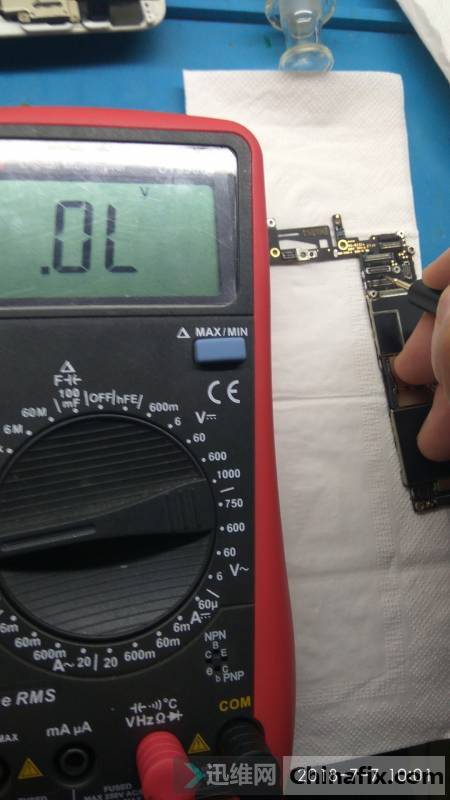

  接下来测显示座子1.8V复位电压,咦,没有,看来问题就在这里了,打值显示无穷,看来复位断线了。

iphone 6不显示故障维修

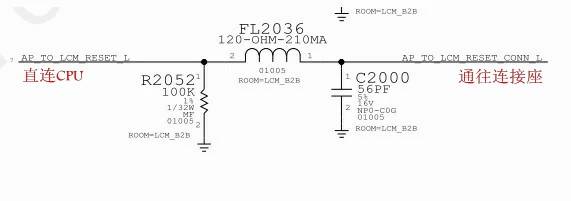

  查图纸,显示复位脚外接电感FL2036改名AP_TO_LCM_RESET_L直连CPU的E4脚。到这里,先怀疑L2036虚焊或损坏。

iphone 6不显示故障维修

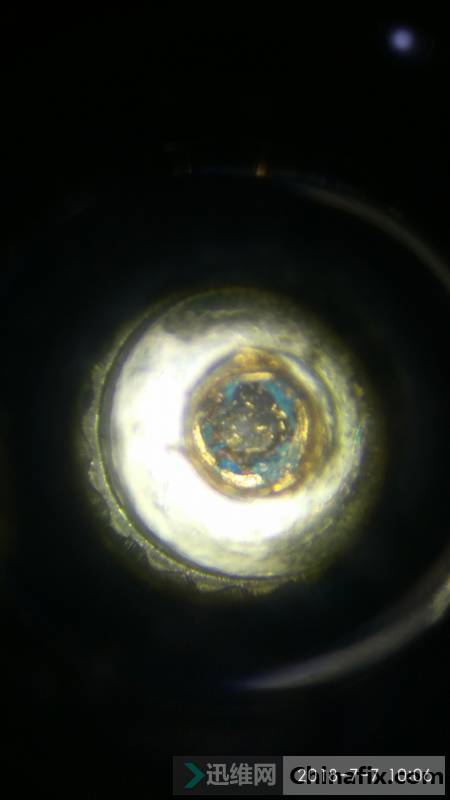

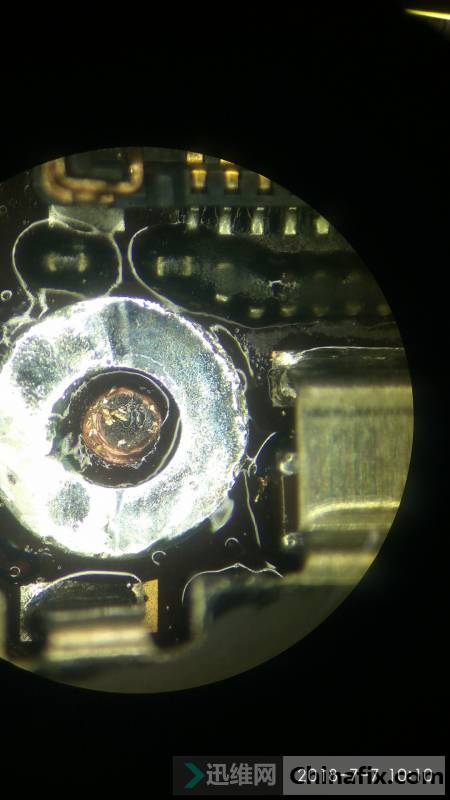

  挑开电感封胶,用镊子轻碰电感,其犹如泰山,纹丝不动,看来不是虚焊。用蜂鸣档测试电感通断,正常。那就麻烦了,电感那端是CPU,难道CPU空焊了,虽然A8我已经搞亮几块了,自己也有把握,但不至于这样吧!修第一块板就搞CPU。怀着忐忑的心情,准备开干了,这时,一个念头划过,安全起见还是问下老师吧!我拿着板子找到张老师,张老师面带微笑接过板子,放在显微镜下观察,随后对我说了一句,“看旁边的大屏,这螺丝孔都打成什么玩意了”,看图:

iphone 6不显示故障维修
iphone 6不显示故障维修

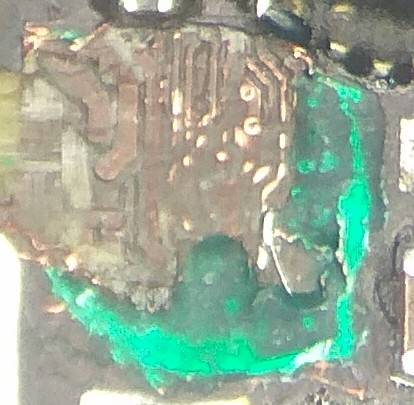

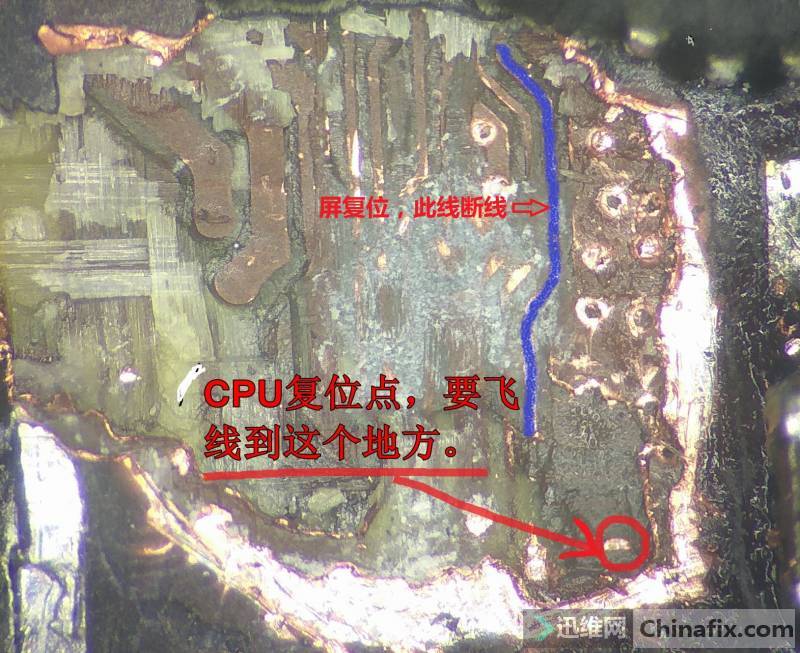

  这时,我瞬间脑补了一下,老师在一期曾经讲过这个故障现象,螺丝孔断线会引起不显示,无指纹等故障。当时还发板子练习刮线了。还好我问过老师了,要不然肯定是走弯路了。拿回板子,回座位上,在显微镜下,小心翼翼的慢慢刮出螺丝孔断线位置,螺丝拧的比较很,板层起皮很严重,在张老师的指点下,终于刮出了要飞线的CPU复位点位置,如图红圈标注的地方:

iphone 6不显示故障维修

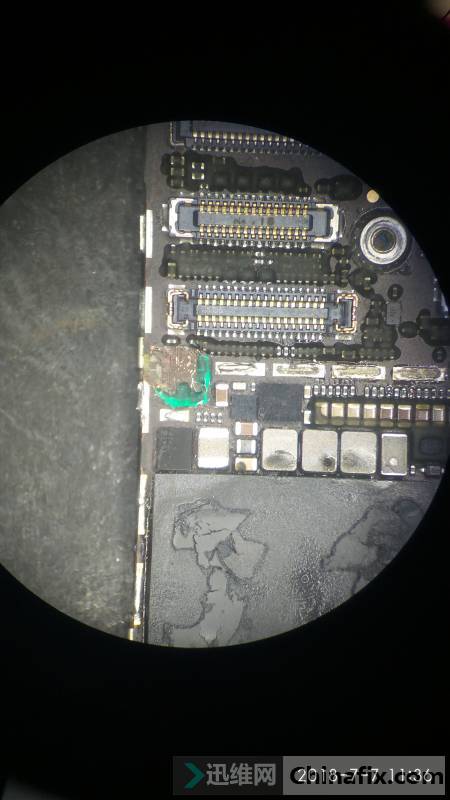

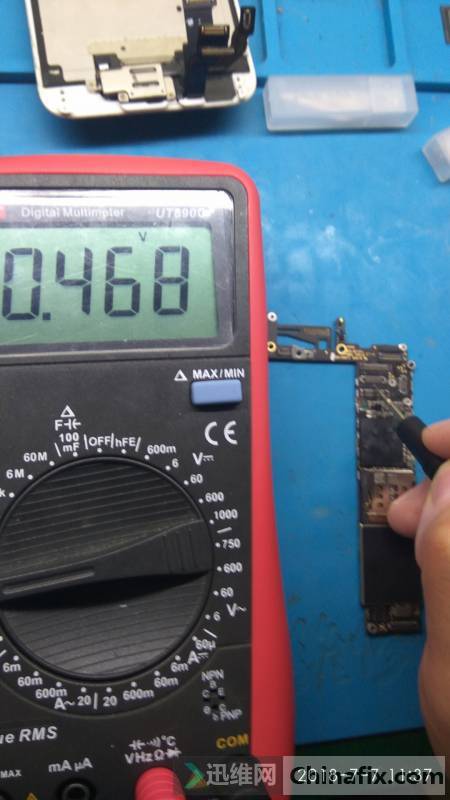

  先用万用表打值,这个点对地值正常,可以飞线了,在实地飞线技巧练过很多次,三下五除二,几分钟搞定。涂上绿油,固化一下。等板子冷却后,打值,屏复位正常了。

iphone 6不显示故障维修

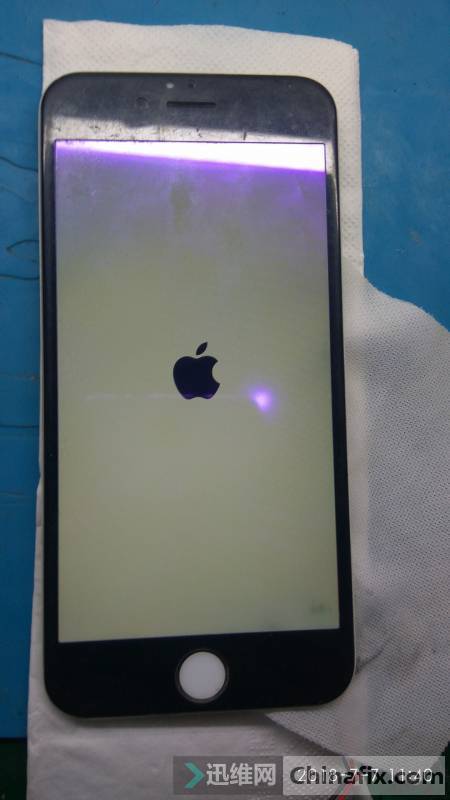

  信心满满的扣上屏,接上可调电源,按下开机键,看着电流上下跳动,对的,没有意外,被咬了一口的苹果Logo如期的出现在屏幕上,瞬间成就感爆棚,进激活界面,触摸正常,显示正常。


iphone 6不显示故障维修

  搞定这块故障板,为今后的学习和实践积累了宝贵的经验和信心。至此iphone 6不显示故障排除,维修结束,来迅维实地学习1个月+一个星期,能达到这个能力,我很满足,感谢迅维张老师、苏老师、万老师、徐老师感谢各位老师,想学真功夫,来迅维吧!不愧中国维修业第一培训品牌!
