iphone6 plus更换外屏一例

更新时间:2016-07-16 15:13:57

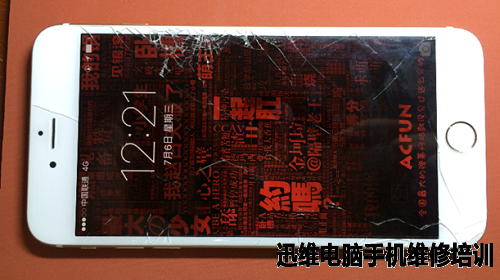

  客户送来一台6P手机,外屏碎了,显示、触摸都是正常的,所以只需要更换外屏就可以。

iphone6 plus更换外屏
iphone6 plus更换外屏(图1)

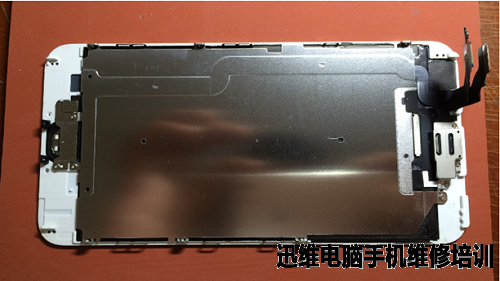

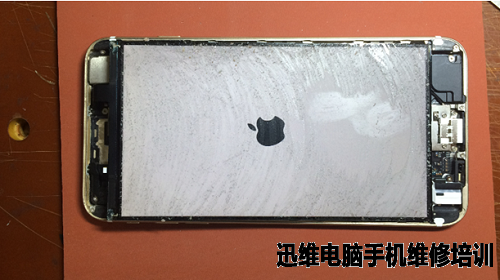

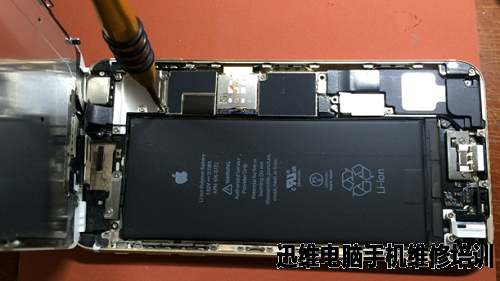

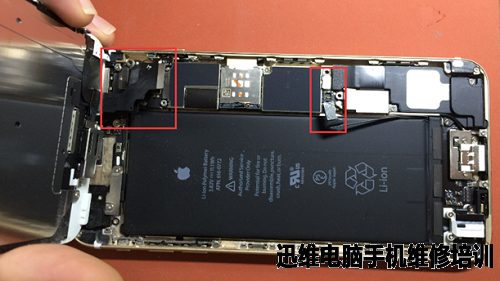

  1、首先拆机,iPhone系列手机网上拆机教程很多可以参考网上的拆机教程,我就随便拍了几张照片。

    iphone6 plus更换外屏
iphone6 plus更换外屏(图2)

iphone6 plus更换外屏
iphone6 plus更换外屏(图3)

iphone6 plus更换外屏
iphone6 plus更换外屏(图4)

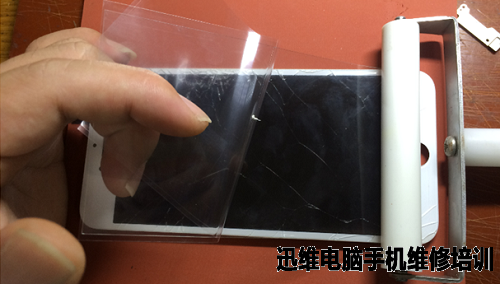

  分离前的准备工作。由于这张屏破损的比较严重,真空分离机吸附盖板的时候破损处可能会漏气,固定不了屏幕。我们先浪费一张OCA胶把破损面粘上(破损不太严重的屏幕可以用透明胶带代替)。

iphone6 plus更换外屏
iphone6 plus更换外屏(图5)

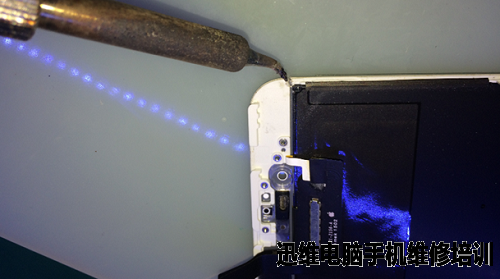

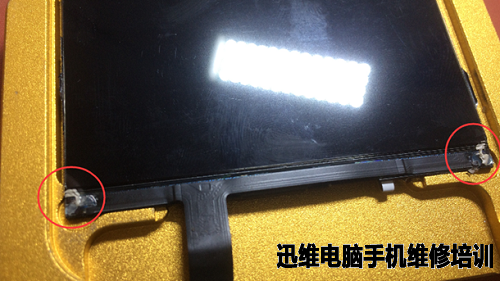

  2、拆边框,iPhone6系列边框是采用冷压技术,边框胶和外屏粘的比较紧,整体拆掉难度比较大。一般我们多采用拆除左右两侧的方法,先把液晶四个拐角的支架用电烙铁烫断,然后从屏幕下方用烙铁切割出一个三角口,便于分离钢丝。

iphone6 plus更换外屏(图6)

iphone6 plus更换外屏
iphone6 plus更换外屏(图7)

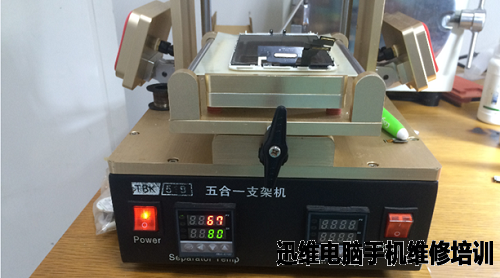

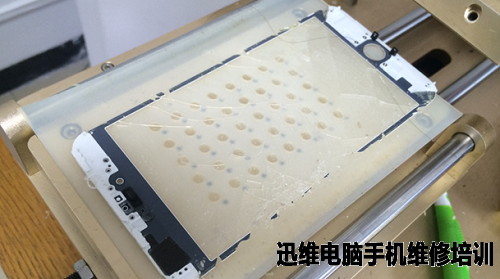

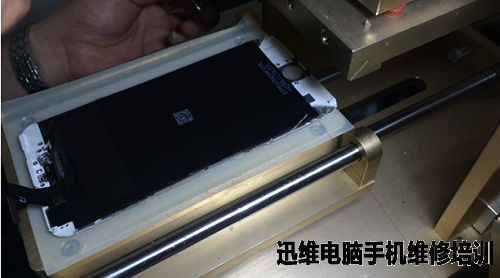

  3、玻璃盖板分离。分离时分离机设置成80度,然后把屏幕排线朝自己的方向放到分离机上面。

iphone6 plus更换外屏
iphone6 plus更换外屏(图8)

  待分离机温度加热到80度的时候,用手把边框掰松,拉掉。

iphone6 plus更换外屏
iphone6 plus更换外屏(图9)

  刀片撬掉刚才切割出来的三角块,刮掉边缘处支架残留余胶,刮胶的好处是后面分离屏幕的时候,分离钢丝能够紧密贴合,分离的过程中不会损伤屏幕。

iphone6 plus更换外屏
iphone6 plus更换外屏(图10)

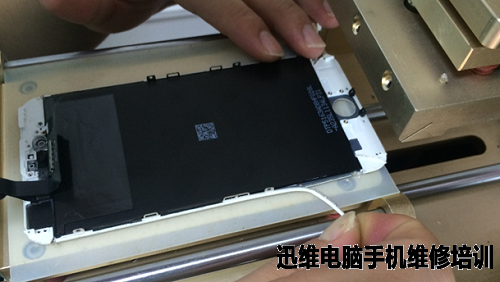

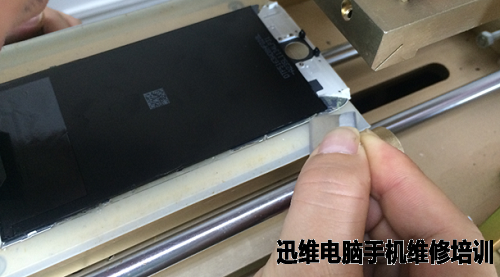

  用分离钢丝紧贴盖板分离屏幕。

iphone6 plus更换外屏
iphone6 plus更换外屏(图11)

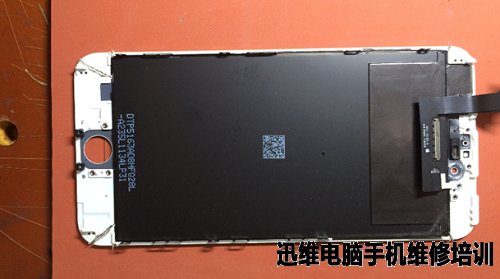

  分离完成测试显示效果,由于摔坏的屏幕边角可能存在暗伤,在操作的过程中尽量保证每个步骤之后及时测试效果,避免屏幕已经损坏浪费后面的材料和时间。

iphone6 plus更换外屏
iphone6 plus更换外屏(图12)

iphone6 plus更换外屏
iphone6 plus更换外屏(图13)

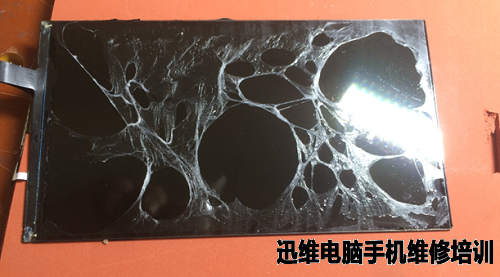

  由于屏幕破损严重,分离过程中碎玻璃渣可能会刮伤偏光片表面,加上iPhone系列原装屏幕表面的胶比较难除,一般分离之后我们都会直接更换偏光片。把屏幕放到铲偏光模具上,用电烙铁配合刀片铲除偏光片。铲的过程中尽量最快速度操作,避免烙铁高温损伤液晶或者背后的低偏光片。

iphone6 plus更换外屏
iphone6 plus更换外屏(图14)

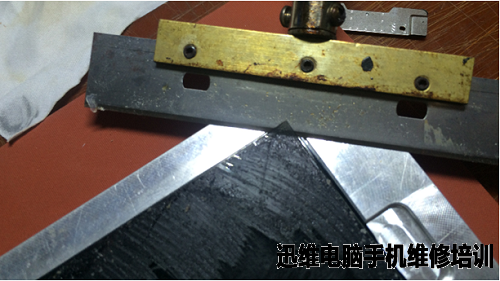

  从液晶底部拐角起刀,起刀的时候一定要注意位置,避免铲坏液晶。

iphone6 plus更换外屏
iphone6 plus更换外屏(图15)

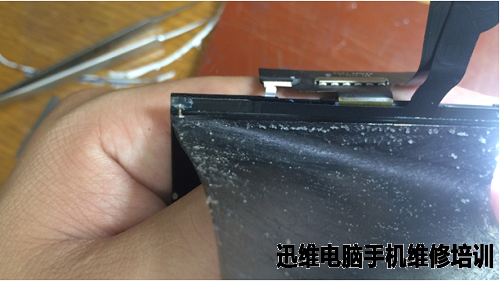

  铲到靠近排线2mm左右的位置,停止操作。用手撕去剩余的部分,防止操作不当铲坏排线。

iphone6 plus更换外屏
iphone6 plus更换外屏(图16)

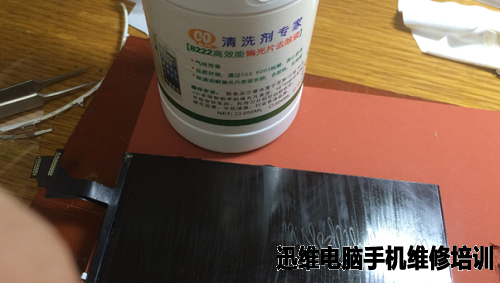

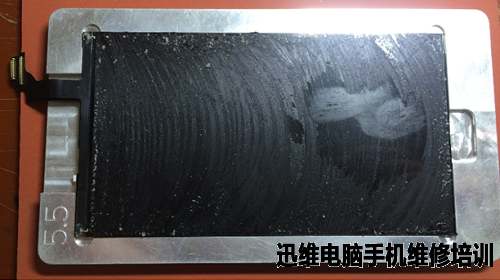

  清理偏光片余胶,用偏光片专用除胶水清理余胶。偏光片余胶比较难处理,必须使用专用除胶水。

iphone6 plus更换外屏
iphone6 plus更换外屏(图17)

iphone6 plus更换外屏
iphone6 plus更换外屏(图18)

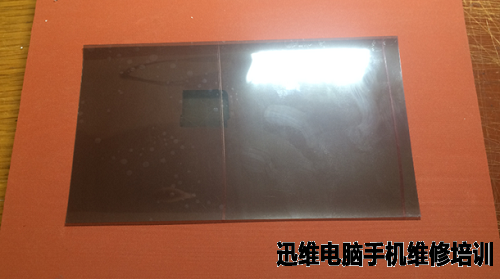

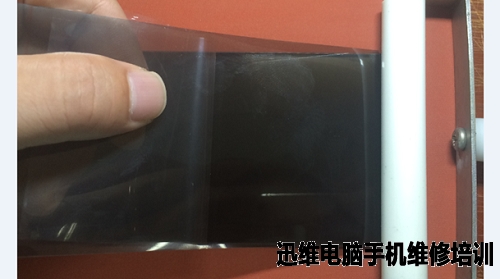

  4、贴偏光片、OCA胶。贴偏光片和OCA胶的方法是一样的。下面我就只给大家演示贴偏光的步骤。贴之前撕掉表面的保护层,把拐角和液晶对齐,然后用胶辊滚动贴合。贴胶的时候一定要注意力度和速度要均衡。贴完之后如果有气泡,要放到除泡机里面先把气泡除掉,再做接下来的操作。要注意贴偏光片之前,要撕去划线的这一面保护层,另一面是没有胶的。

iphone6 plus更换外屏
iphone6 plus更换外屏(图19)

  对位贴胶的时候对位很关键,如果对位时贴的不正,偏光片或者OCA胶基本就没用了,要重新更换新的。

iphone6 plus更换外屏
iphone6 plus更换外屏(图20)

  5、做静电处理。一般液晶靠排线这一端的拐角处都有静电连接点,更换完偏光之后一定要做静电处理,用导电银漆把偏光片的顶部和静电点连接上就可以了,不做静电处理屏幕可能会触摸不良或者其它问题。

iphone6 plus更换外屏
iphone6 plus更换外屏(图21)

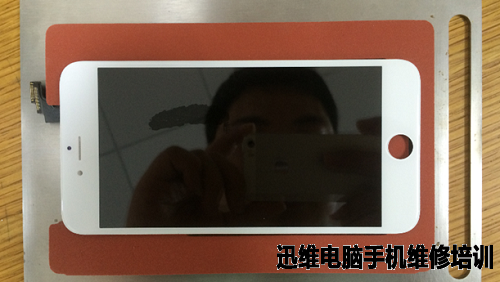

  6、盖板对位。iPhone6代开始我们现在都是采用的一体支架盖板,一体盖板的好处是边框在使用的过程中不会脱胶。热压的支架特别是夏天很容易开胶。把液晶放到对位模具之后,撕掉OCA胶表面的保护层,然后把盖板放到模具里面就可以了。放完盖板之后等待片刻,让盖板和OCA胶有部分连接,完成贴合前的定位。

iphone6 plus更换外屏
iphone6 plus更换外屏(图22)

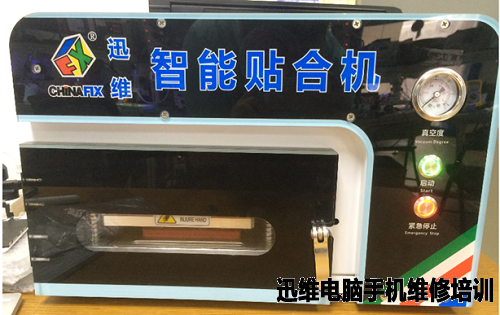

  7、贴合。把对位好的屏幕放到专用硅胶垫上面,放入贴合机进行贴合。

iphone6 plus更换外屏
iphone6 plus更换外屏(图23)

iphone6 plus更换外屏
iphone6 plus更换外屏(图24)

  8、除泡。贴合完屏幕之后一般都会有一些小气泡,放到除泡机里面5分钟左右就可以除掉了。

iphone6 plus更换外屏
iphone6 plus更换外屏(图25)

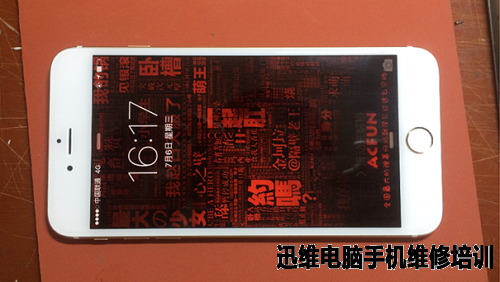

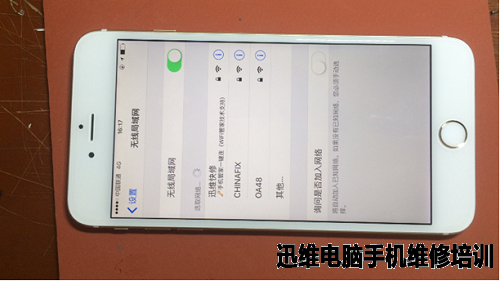

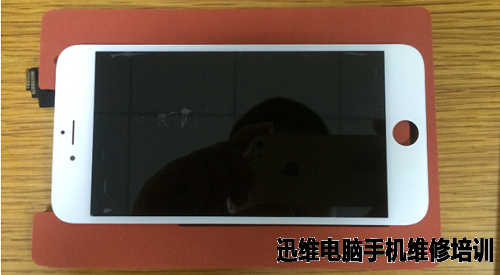

  9、装机测试。

iphone6 plus更换外屏
iphone6 plus更换外屏(图26)

iphone6 plus更换外屏
iphone6 plus更换外屏(图27)
