iPhone6不连机维修一例
机器型号：iPhone6

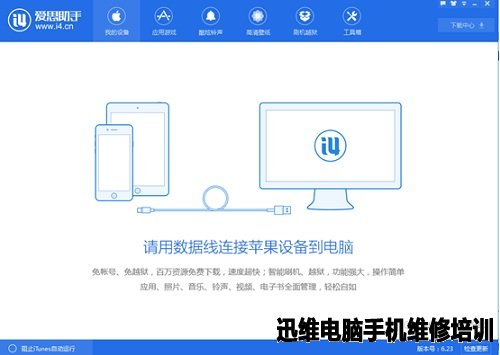

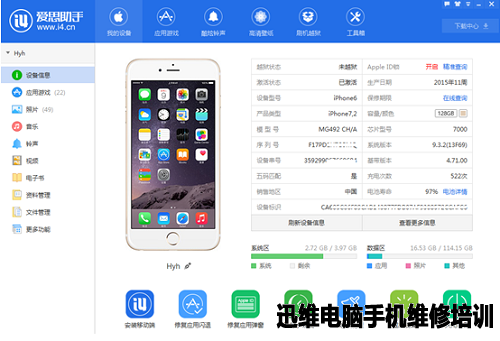

故障现象：插数据线爱思助手无反应，不连机。
故障现象：插数据线爱思助手无反应，不连机。
iPhone6不连机维修（图1）

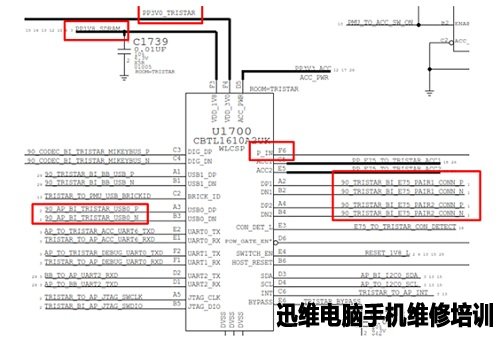

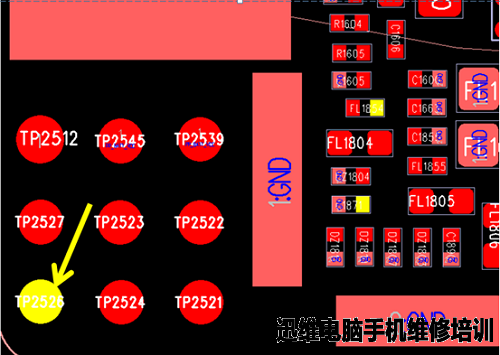

维修过程：先排除是不是外配尾插的问题，更换尾插后故障依旧，看原理图再查电压与阻值。
iPhone6不连机维修（图2）

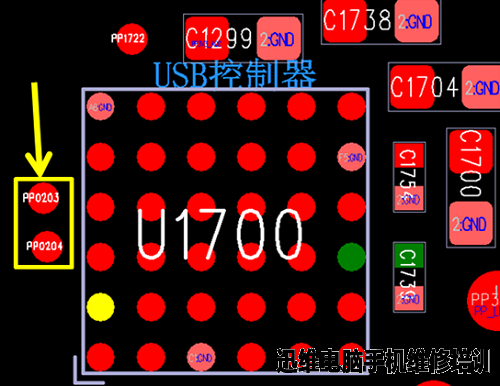

查PP1V8_SDRAM供电有1.8V 。
iPhone6不连机维修（图3）

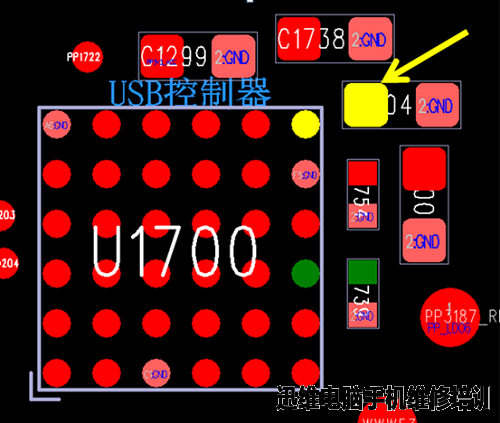

查PP3V0_TRISTAR供电有3V。
iPhone6不连机维修（图4）
查U1700的F6脚有5V电压。
iPhone6不连机维修（图5）
测90_TRISTAR_BI_E75_PAIR对地二极体值未发现异常。
iPhone6不连机维修（图6）
测90_AP_BI_TRISTAR_USB对地二极体值未发现异常。
iPhone6不连机维修（图7）

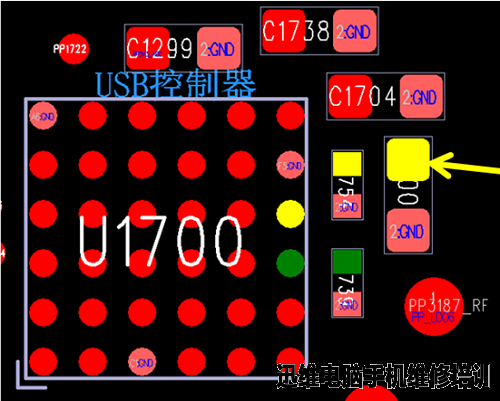

测USB管理芯片的电压和对地二极体值未发现异常，难道USB管理芯片坏了？更换后故障依旧。继续测量发现PP_E75_TO_TRISTAR_ACC1对地二极体值无穷大。
iPhone6不连机维修（图8）

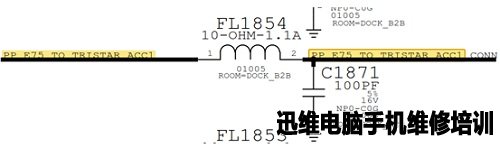

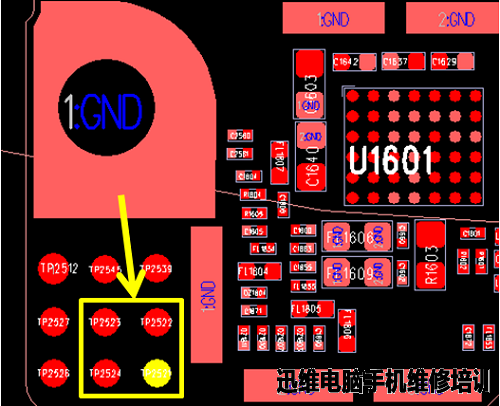

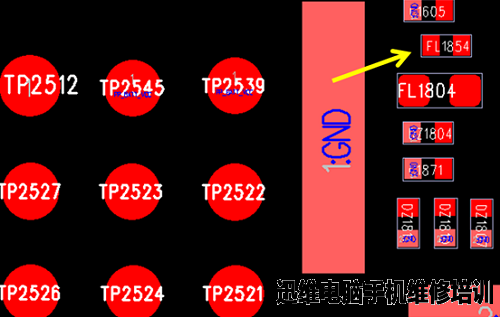

顺着图纸查找，发现FL1854虚焊。
iPhone6不连机维修（图9）
iPhone6不连机维修（图10）
重焊FL1854后插数据线可以正常连机，故障已修好。
iPhone6不连机维修（图11）
