华为P7拆机图解教程

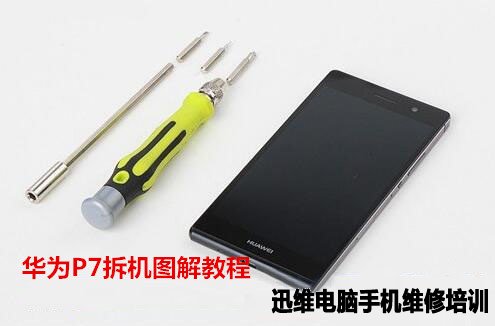

华为P7配置5英寸1080P全高清屏幕，搭载1.8GHz海思麒麟910四核处理器，具备2GB RAM+16GB ROM。前置800万+后置1300万摄像头组合，后置不可拆卸的2500mAh电池。下面小编带来了华为P7的拆机教程，供大家参考。
华为P7拆机 图1
华为P7拆机方法/步骤：

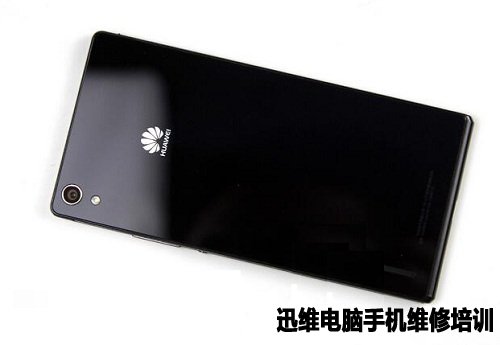

华为P7为一体式机身，后盖、电池不可拆卸，后盖的玻璃面板用胶固定在中框中，拆卸时需要翘起。
华为P7拆机 图2

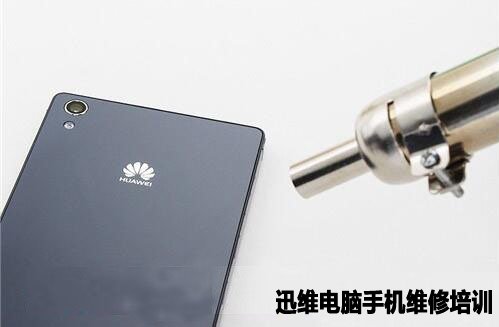

首先用热风枪将其加热。
华为P7拆机 图3

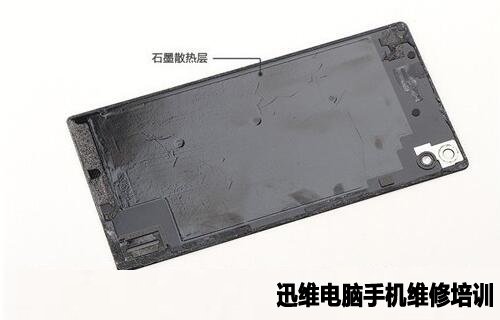

后盖上的石墨散热层。
华为P7拆机 图4

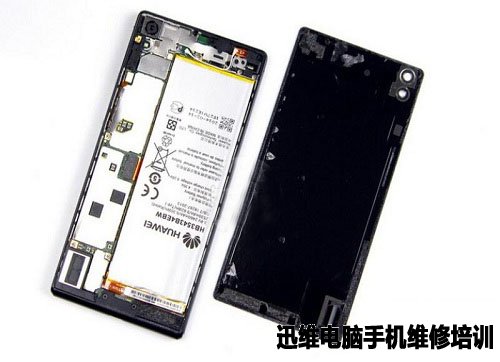

后盖与机身分离。
华为P7拆机 图5

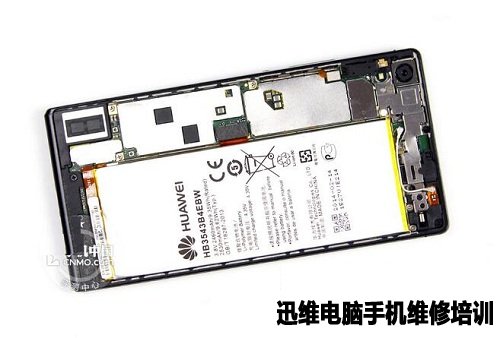

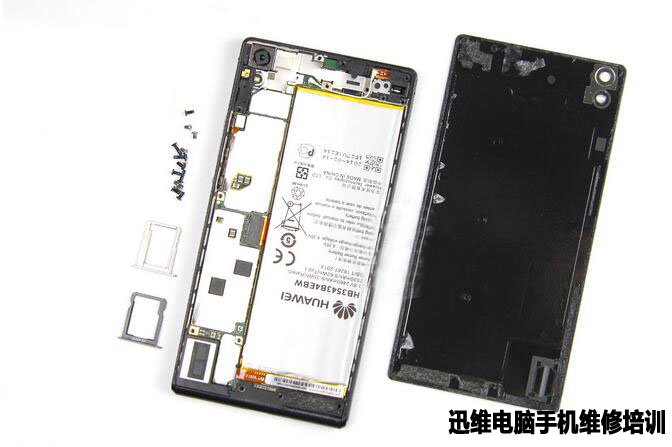

撬开后盖后，华为P7内部结构特写。
华为P7拆机 图6

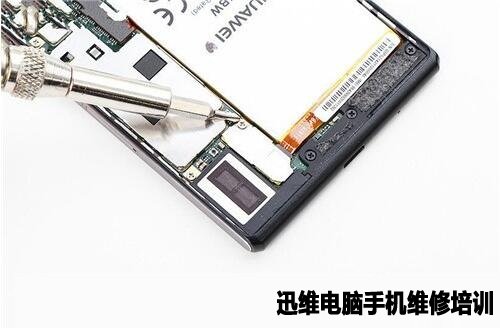

在进行下一步之前需要将螺丝和排线全部卸下，一并将卡槽也拆下。
华为P7拆机 图7
拆下电池软性印刷电路板连接主板处的金属屏蔽罩。
华为P7拆机 图8

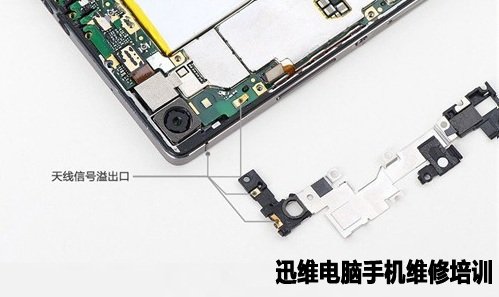

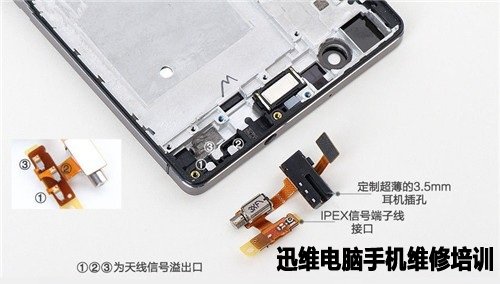

华为P7顶部天线信号溢出口。
华为P7拆机 图9

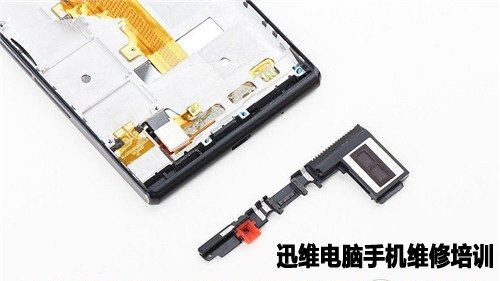

华为P7拆机内部的震动单元、射频天线、耳机接口模块。
华为P7拆机 图10
音腔部分。
华为P7拆机 图11

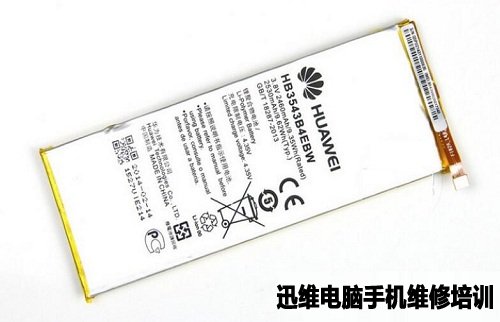

容量为2500mAh电池特写。
华为P7拆机 图12

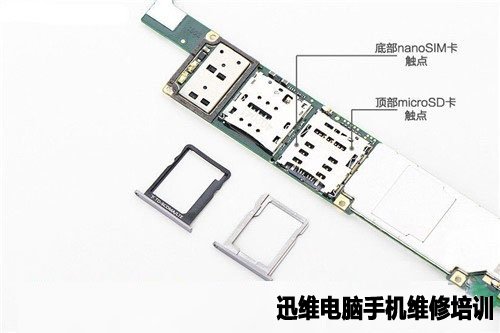

华为P7主板上的MicroSIM卡槽和MicroSD卡槽。
华为P7拆机 图13

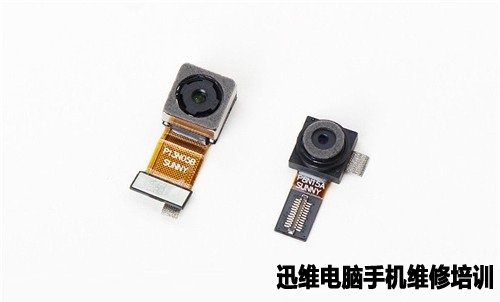

华为P7后置1300万像素摄像头和前置800万像素摄像头特写。
华为P7拆机 图14

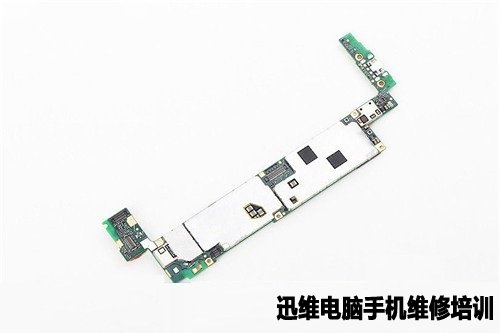

华为P7 L型主板，正反面均有屏蔽罩可拆除。
华为P7拆机 图15

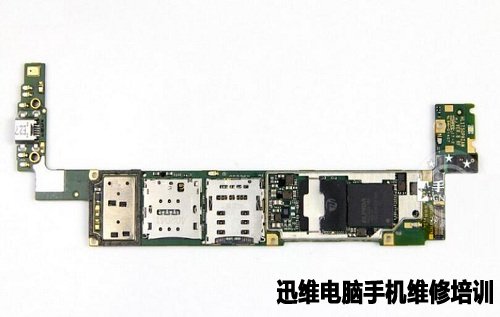

主板正面。
华为P7拆机 图16

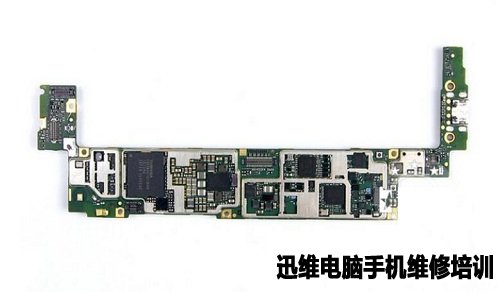

主板反面。
华为P7拆机 图17

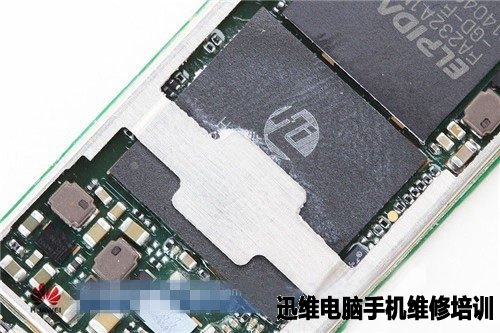

海思Kirin 910T处理器。
华为P7拆机 图18

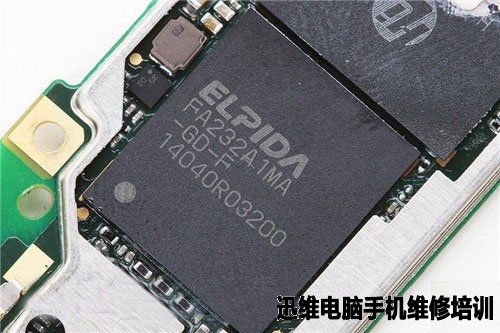

尔必达2GB运行内存。
华为P7拆机 图19

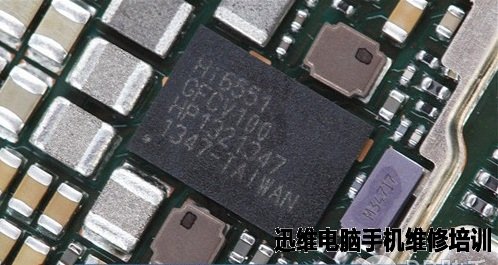

海思Hi6551电源管理模块芯片。
华为P7拆机 图20

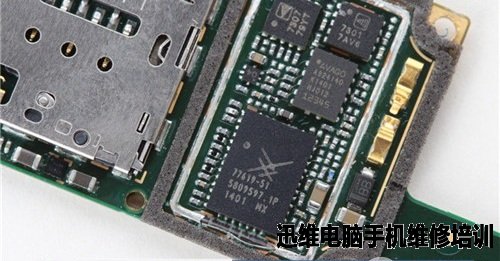

Skyworks 77619射频芯片。
华为P7拆机 图21

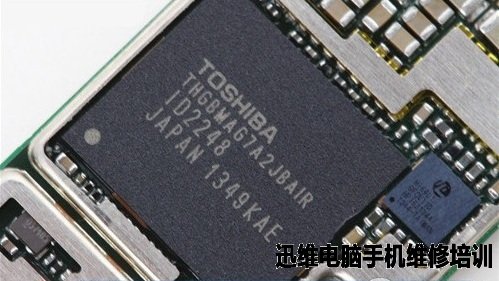

东芝闪存芯片。
华为P7拆机 图22

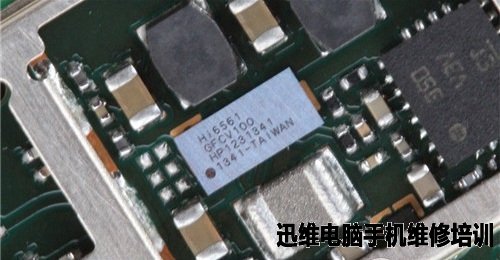

海思Hi6561芯片特写。
华为P7拆机 图23
海思Hi6361芯片特写。
华为P7拆机 图24
Skyworks 13412芯片特写。
华为P7拆机 图25

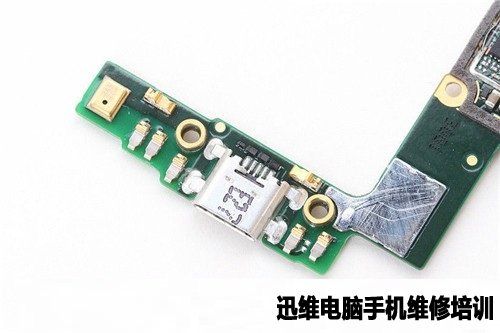

MicroUSB接口特写。
华为P7拆机 图26

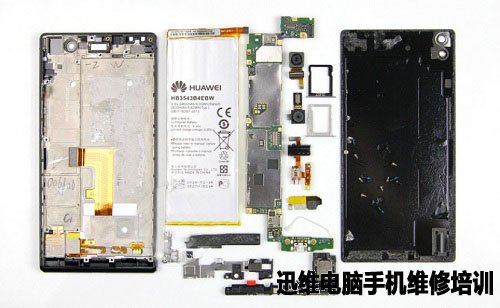

华为P7拆机到此结束！
华为P7拆机 图27
