iphone6进水不开机维修分析
机器型号：iPhone6
故障现象：iPhone6进水不开机，通电480mA电流。
故障现象：iPhone6进水不开机，通电480mA电流。
维修过程：用万用表测量发现PP_VCC_MAIN对地短路，通电摸电源芯片发烫，在PP_VCC_MAIN电压到过的地方熏上一层白白的松香烟，通电看松香烟最先熔化的地方就是短路的地方。

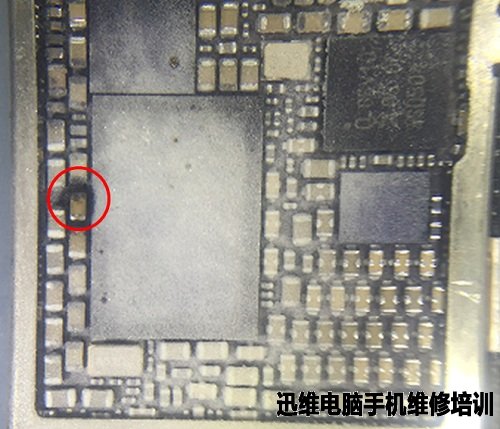

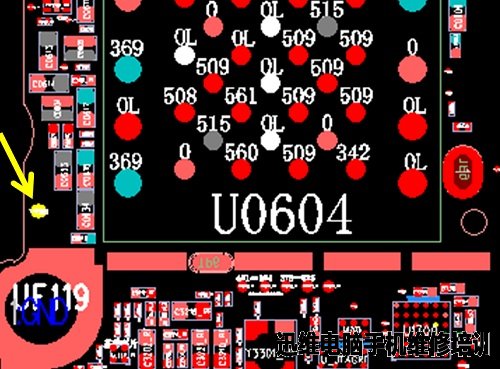

熏上松香烟通电发现电源芯片旁边的一个电容上的松香烟最先熔化，拆掉该电容后PP_VCC_MAIN不短路了。
iphone6进水不开机维修（图1）

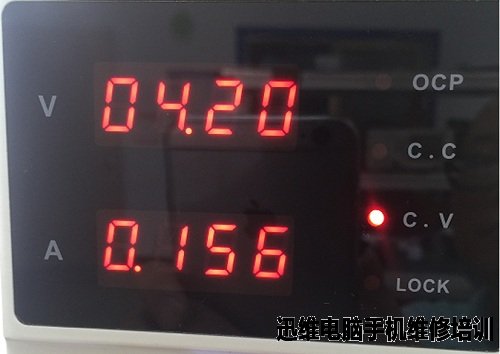

通电测试还是不开机，电流156MA。
iphone6进水不开机维修（图2）
测量发现RESET_1V8_L电压只有1.1V。
iphone6进水不开机维修（图3）
继续测量发现AP_BI_I2C0_SDA电压0V，测该点对地不短路。
iphone6进水不开机维修（图4）

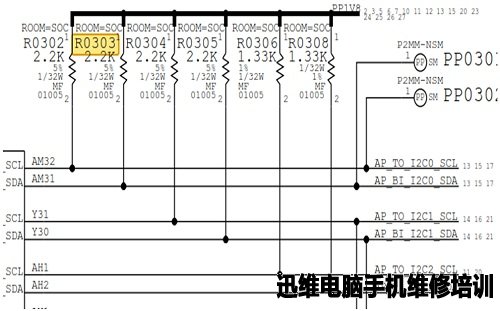

测AP_BI_I2C0_SDA到PP1V8不开路，有2.2K欧姆阻值。
iphone6进水不开机维修（图5）

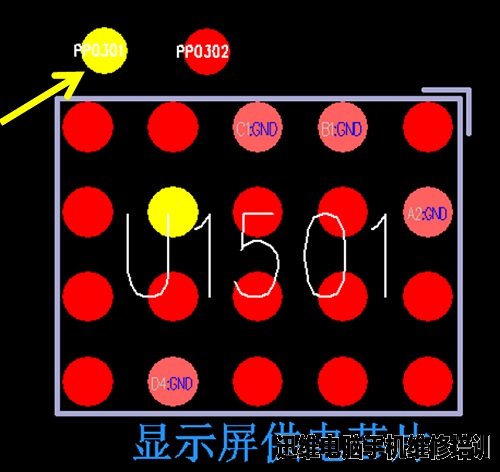

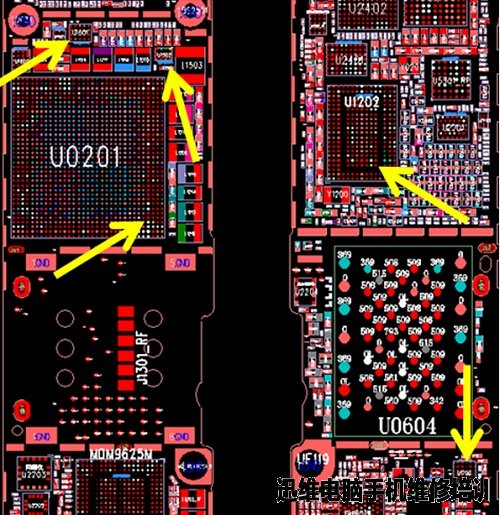

看图纸AP_BI_I2C0_SDA总线到U0201、U1202、U1700、U1501、U1502，其中U1501和U1202没封胶，进过水没封胶的芯片最易损坏。
iphone6进水不开机维修（图6）

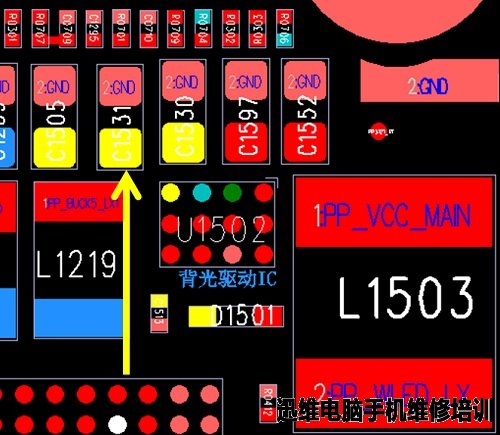

把U1501拆掉后，通电电流跳变正常，测量RESET_1V8_L和I2C0总线电压都正常，更换U1501后测试能正常开机，但是无显示。进水机故障真多，修好一个故障其它故障一个接一个的出现。接着修不显示的故障，测量发现背光升压0V，D1501已损坏。
iphone6进水不开机维修（图7）

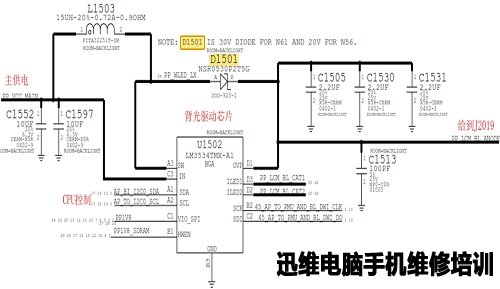

更换D1501后背光升压只有4V，根据原理图分析U1502损坏会导致不升压。
iphone6进水不开机维修（图8）

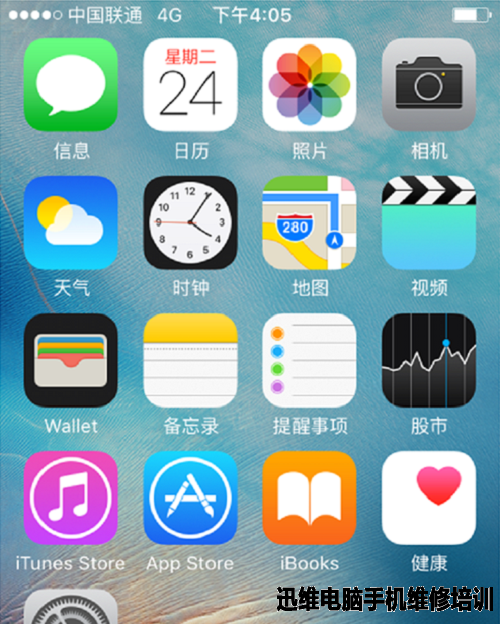

更换U1502后开机测试一切正常。
iphone6进水不开机维修（图9）
