iphone4 进水维修案例!

     前几天一学员送来一部小4,学员反应:早上洗脸时不小心掉脸盆里了,当时正打着电话,从水里捞起来后通话切断了。将水甩掉后没有太大问题可以使用便没在意,谁想过了几天就一下子黑屏了,手机一直振动。便来送修……听到上述情况可以大致了解问题所在:可能是进行后没有将水及时清理,导致显示供电部份短路,另由于马达部份靠近耳机接口处易进水。与用户所反应问题较接近。

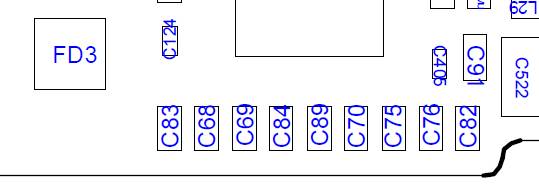

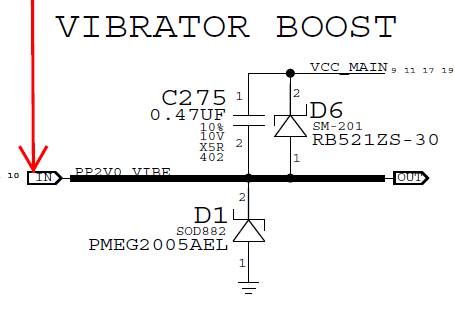

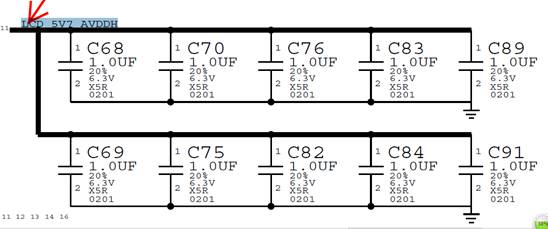

    问题确定后就拆机,拆机后发现J4接口下一排电容有被腐蚀现象,另外根据本人之前的维修经验此处易发生短路。上电后整机就开始振动,并漏电17mA.于是拆下主板量测PMU周边的电容发现C153_PMU短路,另外显示供电模块短路C68处(LCD_5V7_AVDDH)。单主板上电又无漏电现象。由此可以确定两个问题所在:1VCC_Main与马达电路短路引起的上电后马达振动;2,显示模块短路;现在找准原因了就可以排除问题,拆除显示接口下那一排小电容,拆除后OK显示部份正常了。现在只剩下马达问题了,由于VCC_Main电压是上电后PMU就会输出的另外又由D6C275与之串联然后再由PMU与之相联。怀疑是D6C275烧件,拆除后,装机上电依然振动,那就只有是PMU本体不良了。拆除PMUOK,不振动,不漏电一切正常。更换PMU后开机显示正常,功能OK
