IPHONE 用户反应无显示

更新时间:2013-09-02 13:35:48

维修案例1:
不良现象:
用户反应无显示

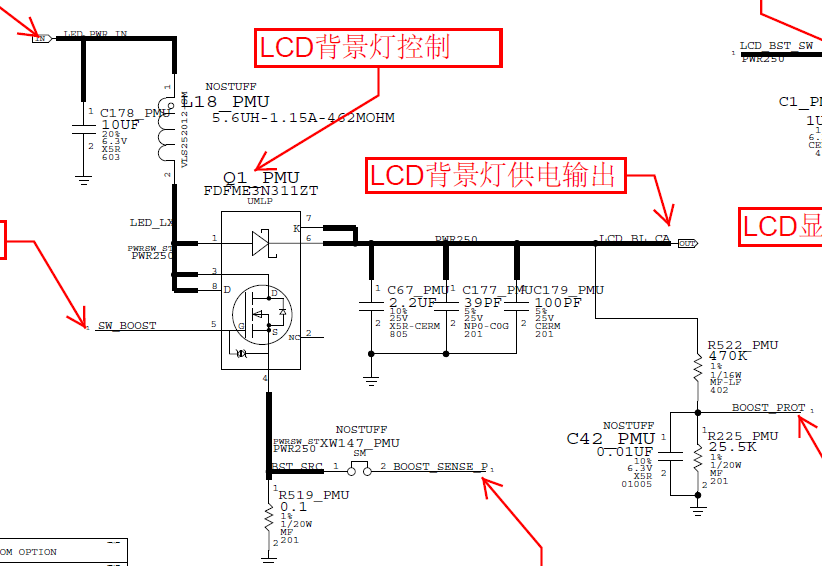

维修分析:上电开机电流正常,量测J4(显示屏)接口及周边元件均无异常。重点量测了下FL4背升压电路电压。接显示屏后,开机量测TP466电压为3.7V,C209为5.7V(显示屏供电),取下屏后量测这两处电压未变。Q1_PMU是一个背光升压的由PMU控制的一个MOS管,从而间接控制L18_PMU的充放电以达到17V的背光电压。
更换Q1_PMU后接屏开机,屏幕点亮显示正常。
在分析时量测二极体有时是量测不出异常,怎样区分到底是L18_PMU升压电感损坏还是Q1_PMU,我们可以直接量测输出是否有电压来判断。另考虑L18_RF制作工艺上也是不易损坏的!



 LED背景灯
