机器型号：iPhone 6

故障现象：前后摄像头不能用，原装屏不显示。

　　收到同行的一块iPhone 6的故障主板，故障为前后摄像头不能用，原装屏不显示，但是组装屏幕就可以正常使用。

维修过程：

　　拿到主板后，根据同行的描述，那就先从摄像头开始修吧！首先外观检查主板，发现摄像头供电的管不见了，难怪摄像头不能用。

iPhone 6前后摄像头不能用-供电管

　　找了一个新的供电管补上。

iPhone 6前后摄像头不能用-补上供电管

　　这个管是给前后摄像供电的2.85V。

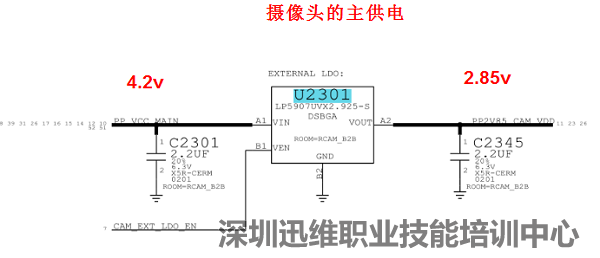

iPhone 6前后摄像头不能用-电路图

　　补上之后，上机测试，前后摄像头都正常了。

后摄像头正常了

前摄像头正常了

　　接下来开始修用原装屏不显示、组装屏能显示的问题。先从显示座子着手，发现了问题。

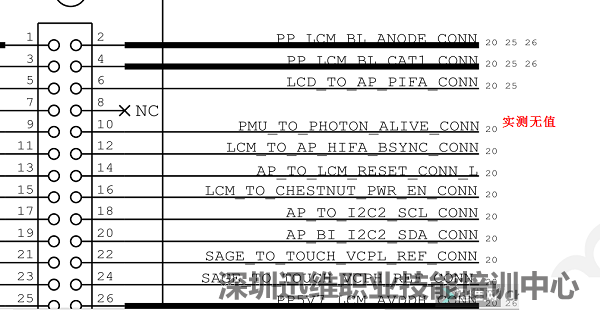

原装屏不显示-电路图

　　这个点正常主板应该是有大概550左右的值，既然没有值，顺着查下去，发现经过一个电感到了电源，竟然电感没有了！

原装屏不显示-FL2050电感掉了

　　就是这个位置，FL2050。

原装屏不显示-点位图

　　将其短接，再次测量，对地值恢复正常。

原装屏不显示-飞线短接

　　至此，iPhone 6前后摄像头不能用、原装屏不显示故障排除，维修结束。

本文作者：(迅维ID:gagg)
