iPhone6不认SIM卡故障维修


  机器型号:iPhone6

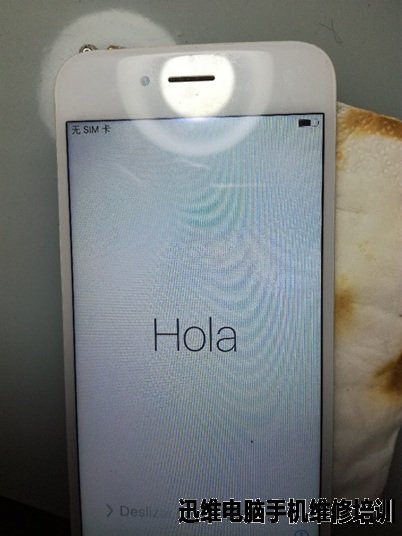

  故障现象:插SIM卡开机不认卡,如图所示。

iPhone6不认SIM卡故障维修 图1
iPhone6不认SIM卡故障维修 图1

  维修过程:

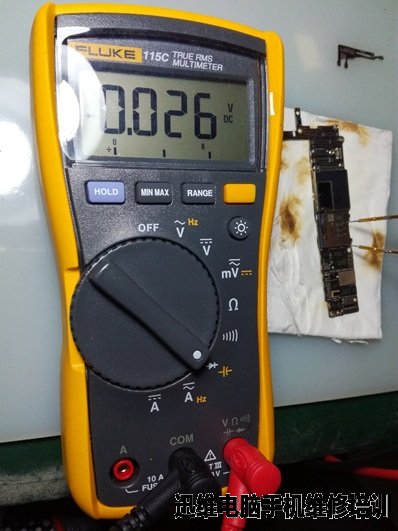

  能显示无SIM卡表示基带已经工作,拆机测量SIM卡的1.8V供电,正常;测量SIM卡数据线对地二极体值偏低只有26,正常值在260左右。

iPhone6不认SIM卡故障维修 图2
iPhone6不认SIM卡故障维修 图2

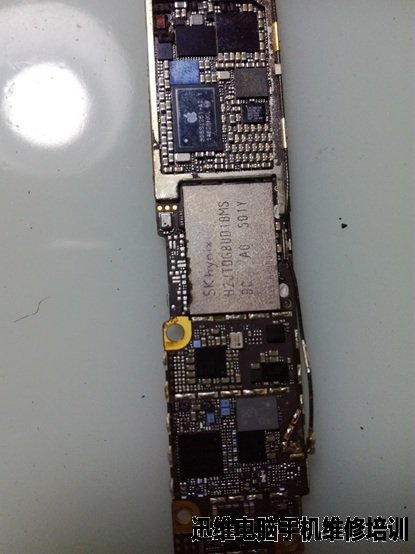

  查点位图得知数据线相连的保护管VR3101_RF和基带CPU U_BB_RF,目测发现VR3101_RF已被别人拆掉。

iPhone6不认SIM卡故障维修 图3
iPhone6不认SIM卡故障维修 图3

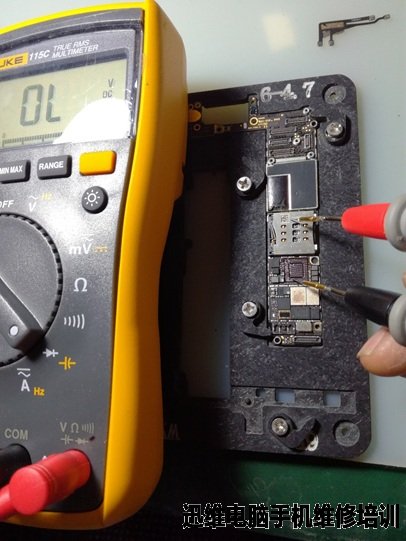

  拆下基带CPU,测量焊盘对地二极体值无穷大,说明PCB线路板正常。

iPhone6不认SIM卡故障维修 图4
iPhone6不认SIM卡故障维修 图4

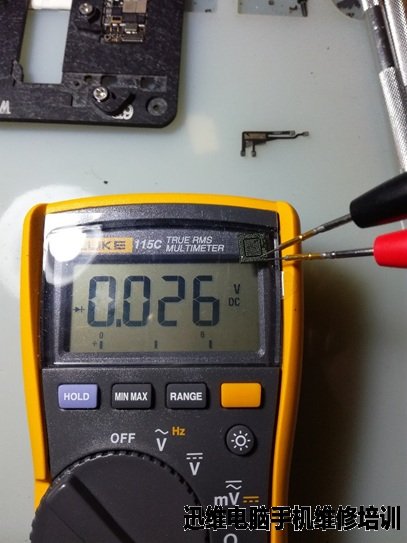

  测量基带CPU上的SIM卡数据线焊点对地二极体值26,表示基带CPU损坏,由于基带CPU不可单独更换,机器无法进行完整修复。

iPhone6不认SIM卡故障维修 图5
iPhone6不认SIM卡故障维修 图5



————完————
