“乞丐版”苹果Apple MacBookPro拆解!

更新时间:2016-11-29 10:40:03

  今天我们就来拆解一款全新的MacBook Pro 13,这款笔记本为“乞丐版”,也就是不带Touch Bar的版本,说到这里可能很多人都会为之感到遗憾,不过它的内部同样需要我们的挖掘才能呈现给大家更详细的信息,下面拆解走起~

  根据小编以往拆解的经验,一般轻薄本的拆解难度都不算很大。

“乞丐版”苹果Apple MacBookPro拆解!
图1 苹果Apple MacBookPro拆解

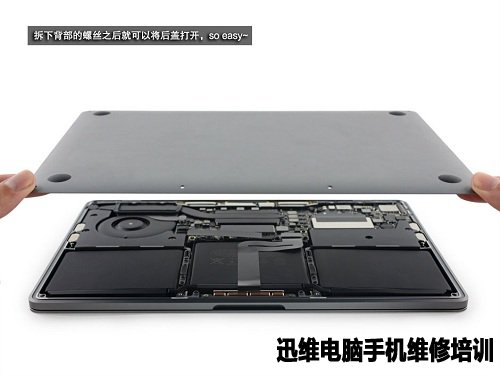

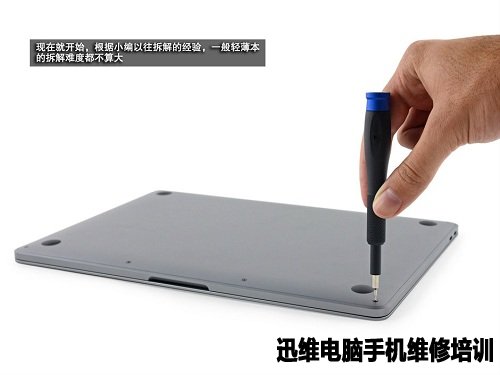

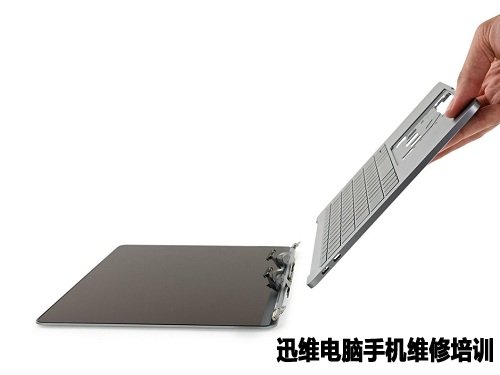

  拆下背部的螺丝之后就可以将后盖打开,so easy~

“乞丐版”苹果Apple MacBookPro拆解!
图2 苹果Apple MacBookPro拆解
“乞丐版”苹果Apple MacBookPro拆解!
图3 苹果Apple MacBookPro拆解
“乞丐版”苹果Apple MacBookPro拆解!
图4 苹果Apple MacBookPro拆解

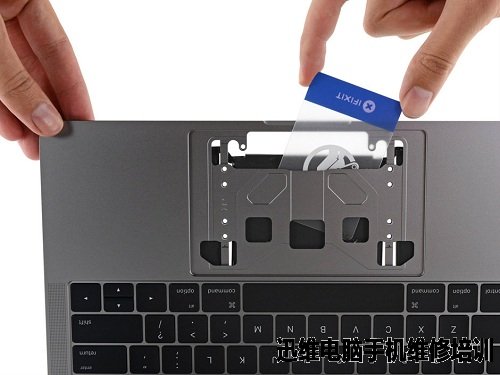

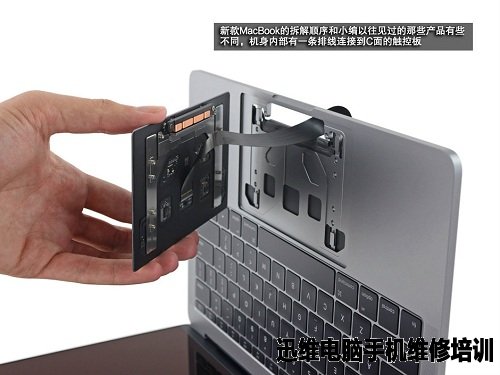

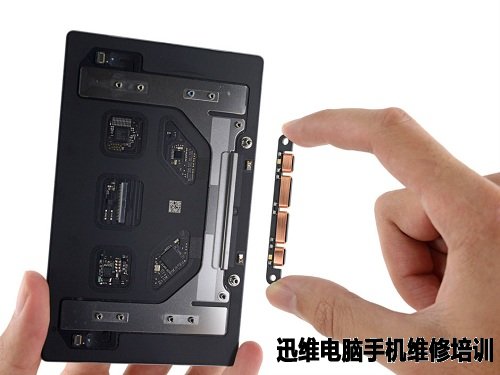

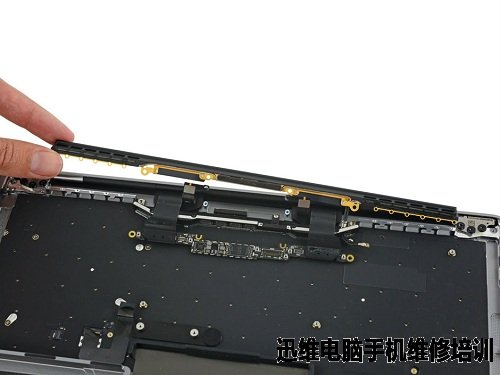

  新款MacBook机身内部有一条排线连接到C面的触控板。

“乞丐版”苹果Apple MacBookPro拆解!
图5 苹果Apple MacBookPro拆解

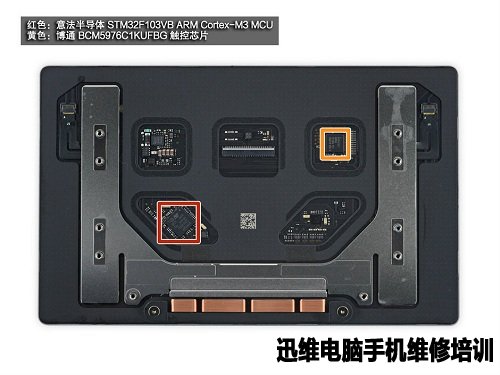

  红色:意法半导体STM32F103VB ARM Cortex-M3 MCU
  黄色:博通BCM59761KUFBG 触控芯片

“乞丐版”苹果Apple MacBookPro拆解!
图6 苹果Apple MacBookPro拆解
“乞丐版”苹果Apple MacBookPro拆解!
图7 苹果Apple MacBookPro拆解

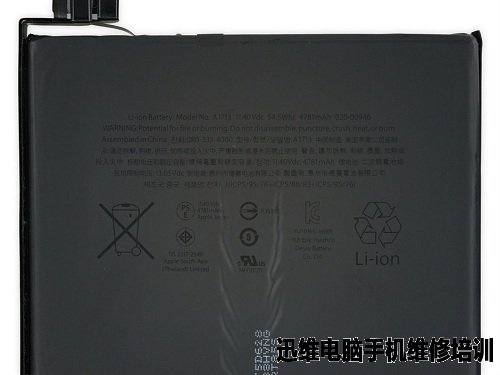

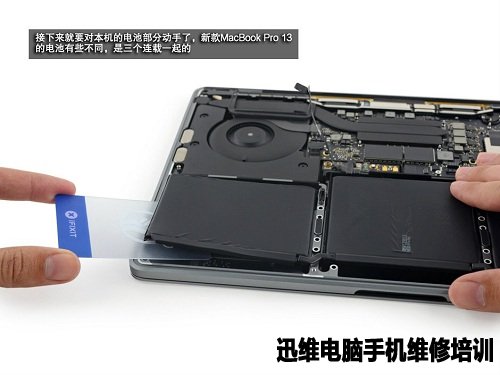

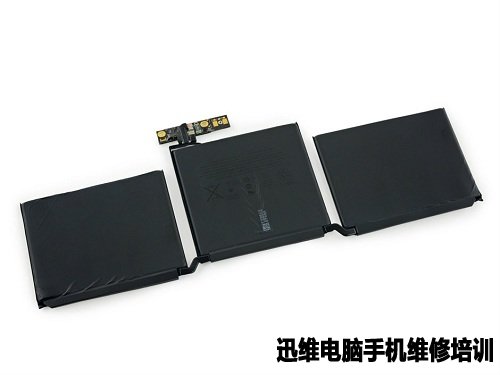

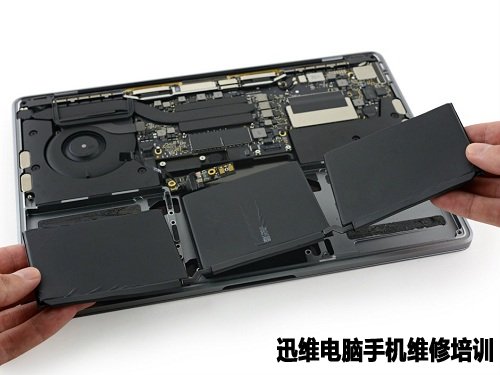

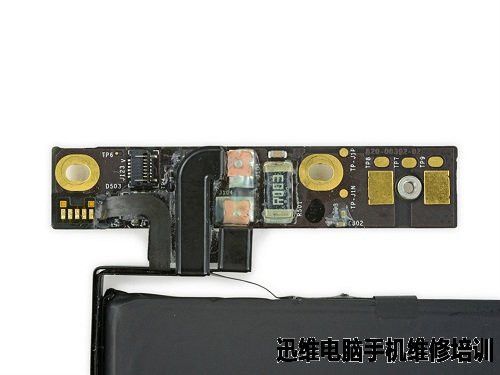

  接下来就要对本机的电池部分动手了,新款MacBook Pro13的电池有些不同,是三个连在一起的。

“乞丐版”苹果Apple MacBookPro拆解!
图8 苹果Apple MacBookPro拆解
“乞丐版”苹果Apple MacBookPro拆解!
图9 苹果Apple MacBookPro拆解
“乞丐版”苹果Apple MacBookPro拆解!
图10 苹果Apple MacBookPro拆解
“乞丐版”苹果Apple MacBookPro拆解!
图11 苹果Apple MacBookPro拆解
“乞丐版”苹果Apple MacBookPro拆解!
图12 苹果Apple MacBookPro拆解
“乞丐版”苹果Apple MacBookPro拆解!
图13 苹果Apple MacBookPro拆解

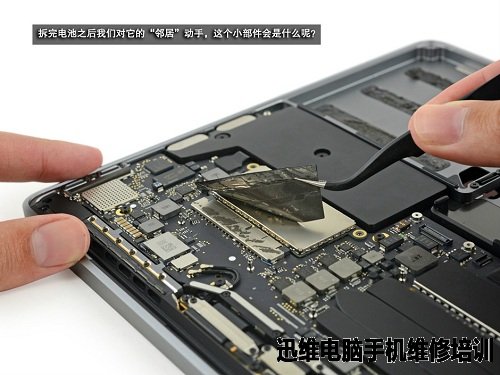

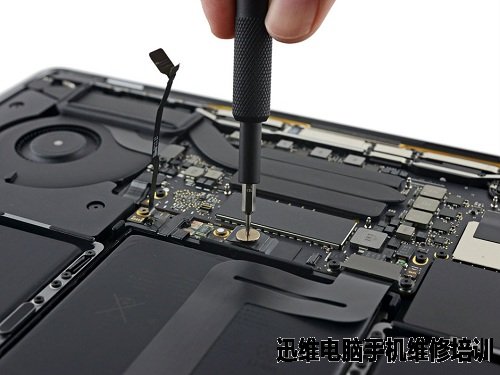

  拆完电池之后我们接着对它的“邻居”动手,这个小部件会是什么?

“乞丐版”苹果Apple MacBookPro拆解!
图14 苹果Apple MacBookPro拆解

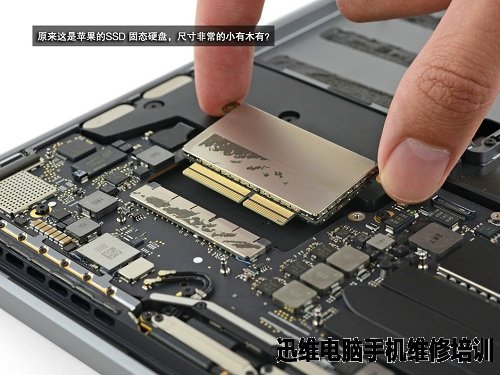

  原来这是苹果的SSD固态硬盘,尺寸非常的小有没有?

“乞丐版”苹果Apple MacBookPro拆解!
图15 苹果Apple MacBookPro拆解

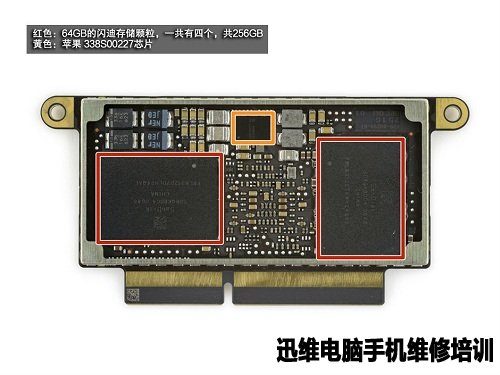

  红色:64GB的闪迪存储颗粒,一共有十个,共256GB
  黄色:苹果338S00227芯片

“乞丐版”苹果Apple MacBookPro拆解!
图16 苹果Apple MacBookPro拆解

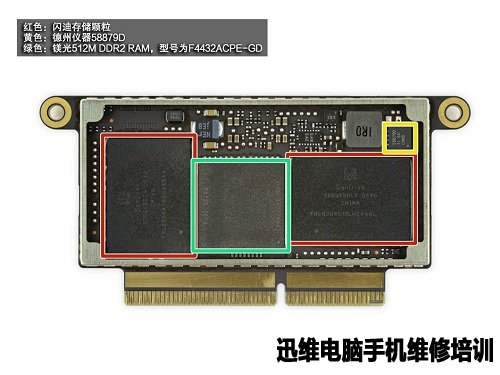

  红色:闪迪存储颗粒
  黄色:德州仪器58879D
  绿色:镁光512M DDR2 RAM,型号为F4432ACPE-GD

“乞丐版”苹果Apple MacBookPro拆解!
图17 苹果Apple MacBookPro拆解

  这颗芯片很重要,我们来个特写,是苹果338S00199固态硬盘控制芯片。

“乞丐版”苹果Apple MacBookPro拆解!
图18 苹果Apple MacBookPro拆解

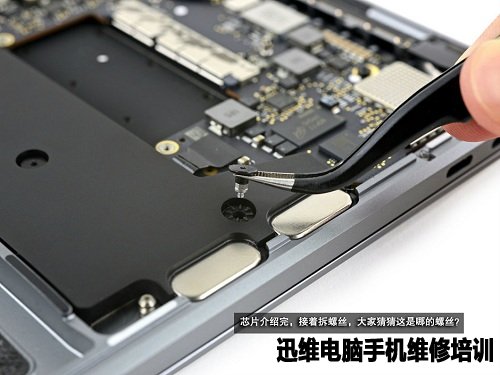

  芯片介绍完,接着拆螺丝,大家猜猜这是哪的螺丝。

“乞丐版”苹果Apple MacBookPro拆解!
图19 苹果Apple MacBookPro拆解

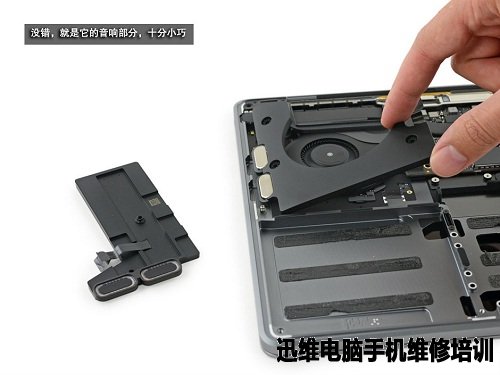

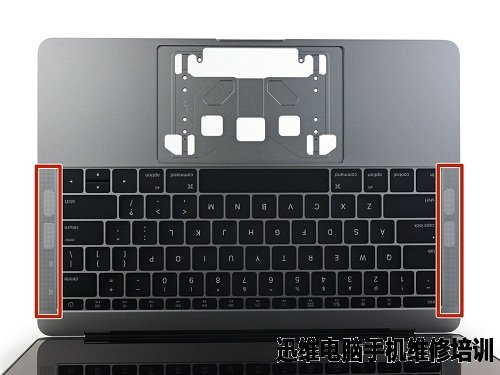

  没错,就是它的音响部分,十分小巧。

“乞丐版”苹果Apple MacBookPro拆解!
图20 苹果Apple MacBookPro拆解

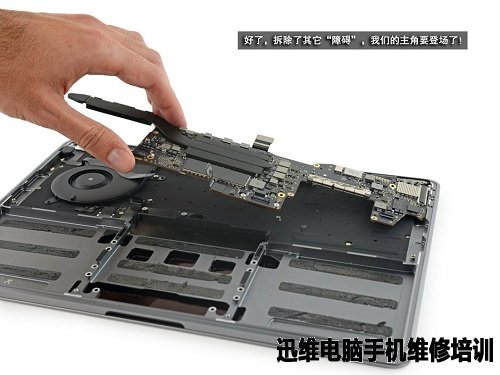

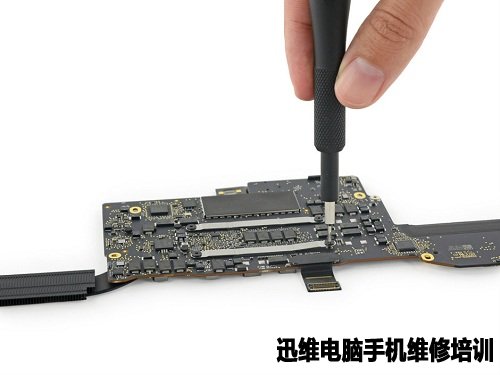

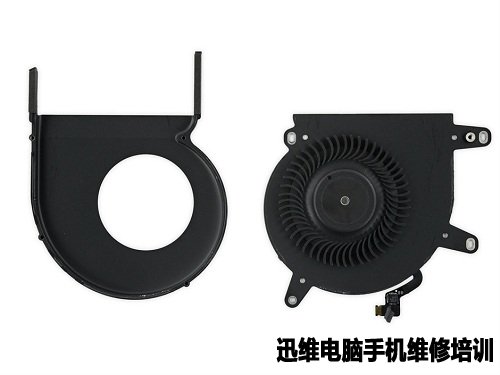

  好了,拆除了其它的“障碍”,我们的主角要登场了。

“乞丐版”苹果Apple MacBookPro拆解!
图21 苹果Apple MacBookPro拆解
“乞丐版”苹果Apple MacBookPro拆解!
图22 苹果Apple MacBookPro拆解

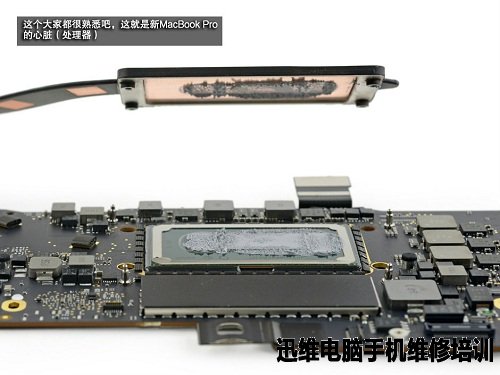

  这个大家都很熟悉吧,这就是新MacBook Pro的心脏(处理器)。

“乞丐版”苹果Apple MacBookPro拆解!
图23 苹果Apple MacBookPro拆解

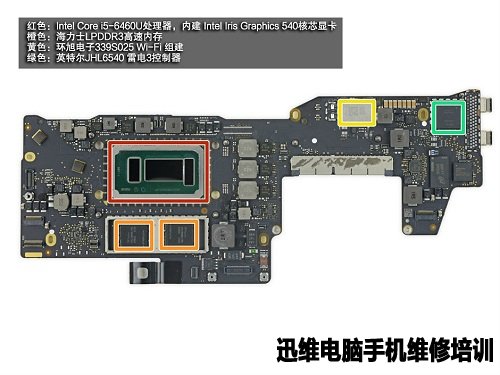

  红色:Intel Core i5-6460U处理器,内建 Intel Iris Graphics 540核心显卡
  橙色:海力士LPDDR3高速内存
  黄色:环旭电子339SO25 Wi-Fi组建
  绿色:英特尔JHL6540 雷电3控制器

“乞丐版”苹果Apple MacBookPro拆解!
图24 苹果Apple MacBookPro拆解

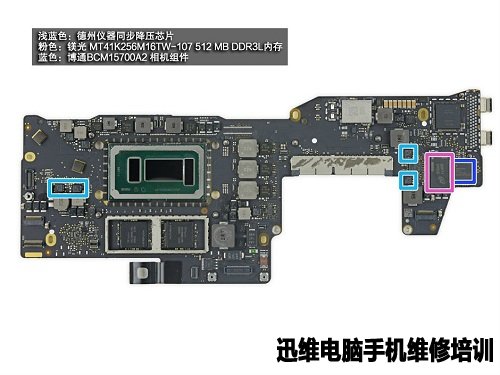

  浅蓝色:德州仪器同步降压芯片
  粉色:镁光MT41K256M16TW-107 512 MB DDR3L 内存
  蓝色:博通BCM15700A2 相机组件

“乞丐版”苹果Apple MacBookPro拆解!
图25 苹果Apple MacBookPro拆解

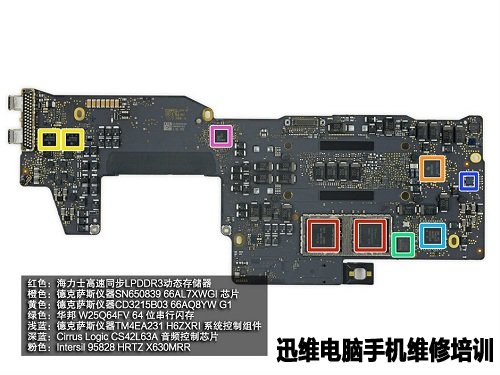

  红色:海力士高速同步LPDDR3 动态存储器
  橙色:德克萨斯仪器SN650839 66AL7XWGI 芯片
  黄色:德克萨斯仪器CD3215B03 66AQ8YW G1
  绿色:华邦 W25Q64FV 64位串行闪存
  浅蓝:德克萨斯仪器TM4EA231 H6ZXRL 系统控制组件
  深蓝:Cirrus Logic CS42L63A 音频控制芯片
  粉色:Intersil 95828 HRTZ X630MRR

“乞丐版”苹果Apple MacBookPro拆解!
图26 苹果Apple MacBookPro拆解

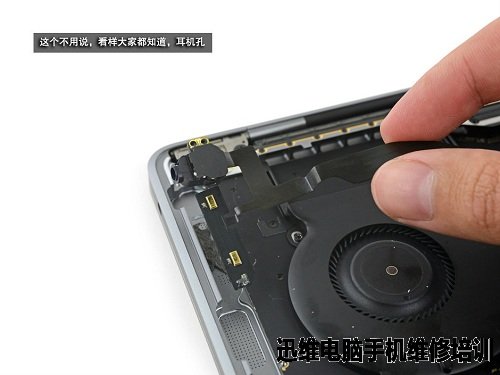

  这个不用说,看样大家都知道,耳机孔。

“乞丐版”苹果Apple MacBookPro拆解!
图27 苹果Apple MacBookPro拆解
“乞丐版”苹果Apple MacBookPro拆解!
图28 苹果Apple MacBookPro拆解
“乞丐版”苹果Apple MacBookPro拆解!
图29 苹果Apple MacBookPro拆解

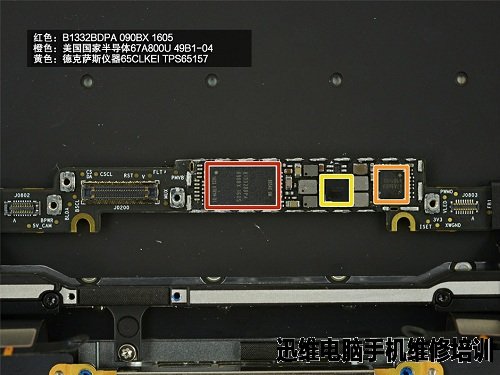

  红色:B1332BDPA 090BX 1605
  橙色:美国国家半导体67A800U 49B1-04
  黄色:德克萨斯仪器65CLKEI TPS65157

“乞丐版”苹果Apple MacBookPro拆解!
图30 苹果Apple MacBookPro拆解

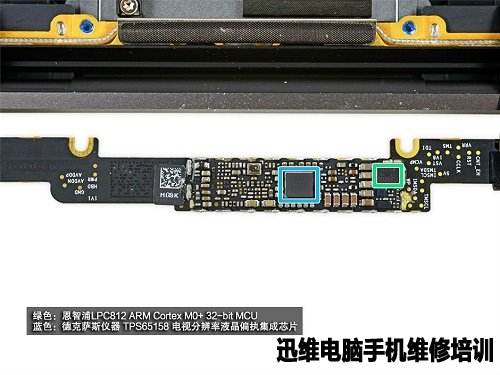

  绿色:恩智浦LPC812 ARM Cortex MO+32-bit MCU
  蓝色:德克萨斯仪器 TPS65 158 电视分辨率液晶偏执集成芯片

“乞丐版”苹果Apple MacBookPro拆解!
图31 苹果Apple MacBookPro拆解
“乞丐版”苹果Apple MacBookPro拆解!
图32 苹果Apple MacBookPro拆解

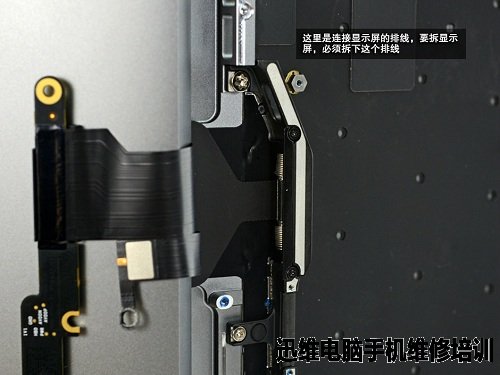

  这里是连接显示屏的排线,要拆显示屏,必须拆下这个排线。

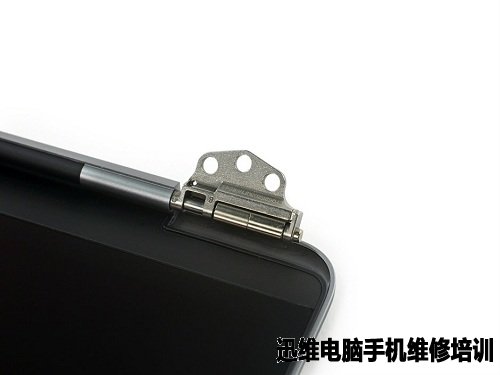

“乞丐版”苹果Apple MacBookPro拆解!
图33 苹果Apple MacBookPro拆解
“乞丐版”苹果Apple MacBookPro拆解!
图34 苹果Apple MacBookPro拆解

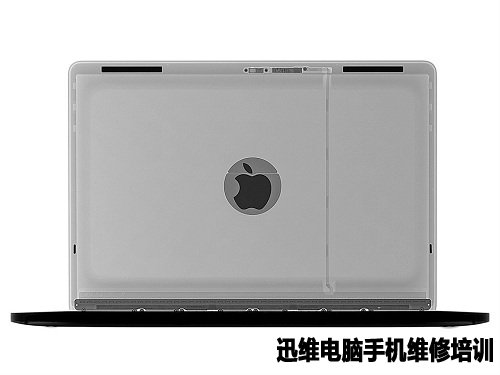

“乞丐版”苹果Apple MacBookPro拆解!
图35 苹果Apple MacBookPro拆解
“乞丐版”苹果Apple MacBookPro拆解!
图36 苹果Apple MacBookPro拆解

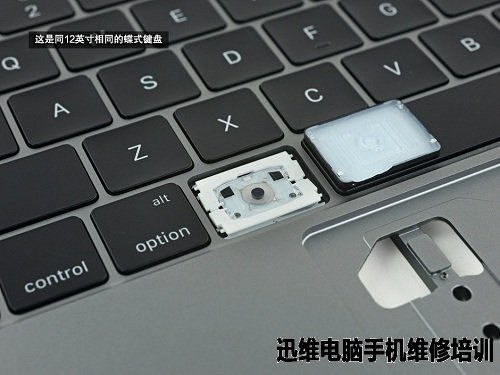

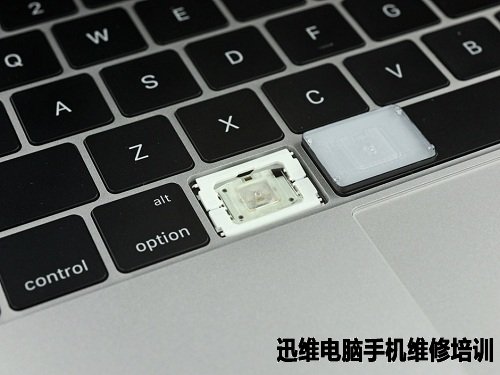

  这是同12英寸相同的蝶式键盘。

“乞丐版”苹果Apple MacBookPro拆解!
图37 苹果Apple MacBookPro拆解
“乞丐版”苹果Apple MacBookPro拆解!
图38 苹果Apple MacBookPro拆解

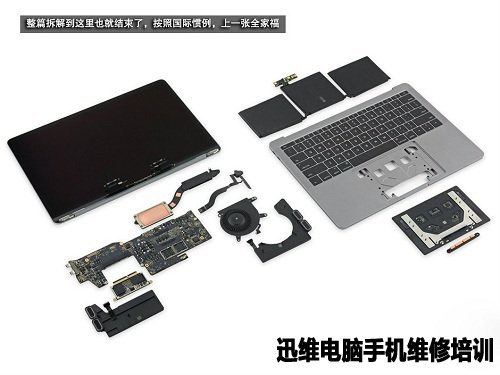

  集合图:

“乞丐版”苹果Apple MacBookPro拆解!
图39 苹果Apple MacBookPro拆解
